立式小型砂带磨削设备结构设计

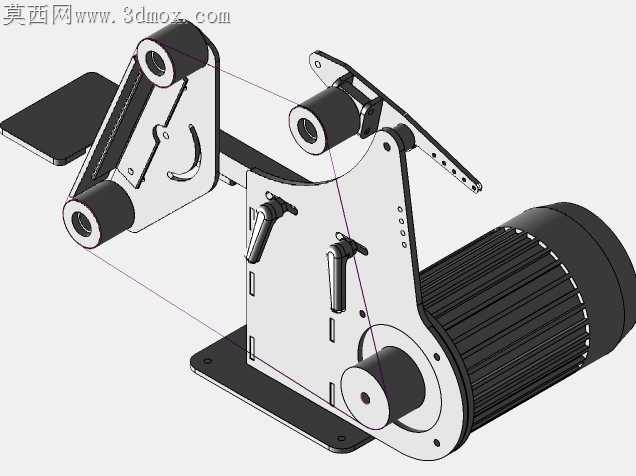

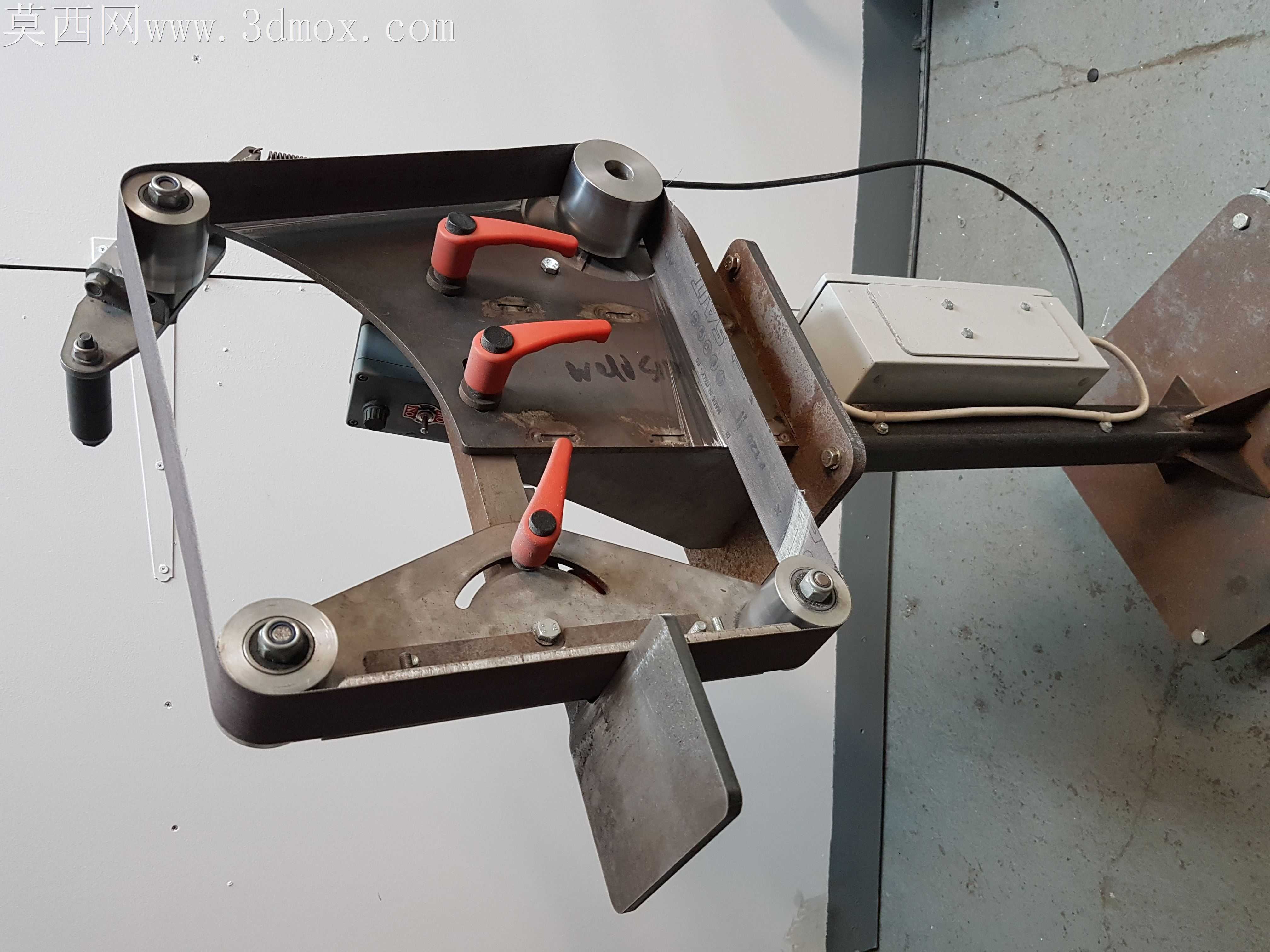

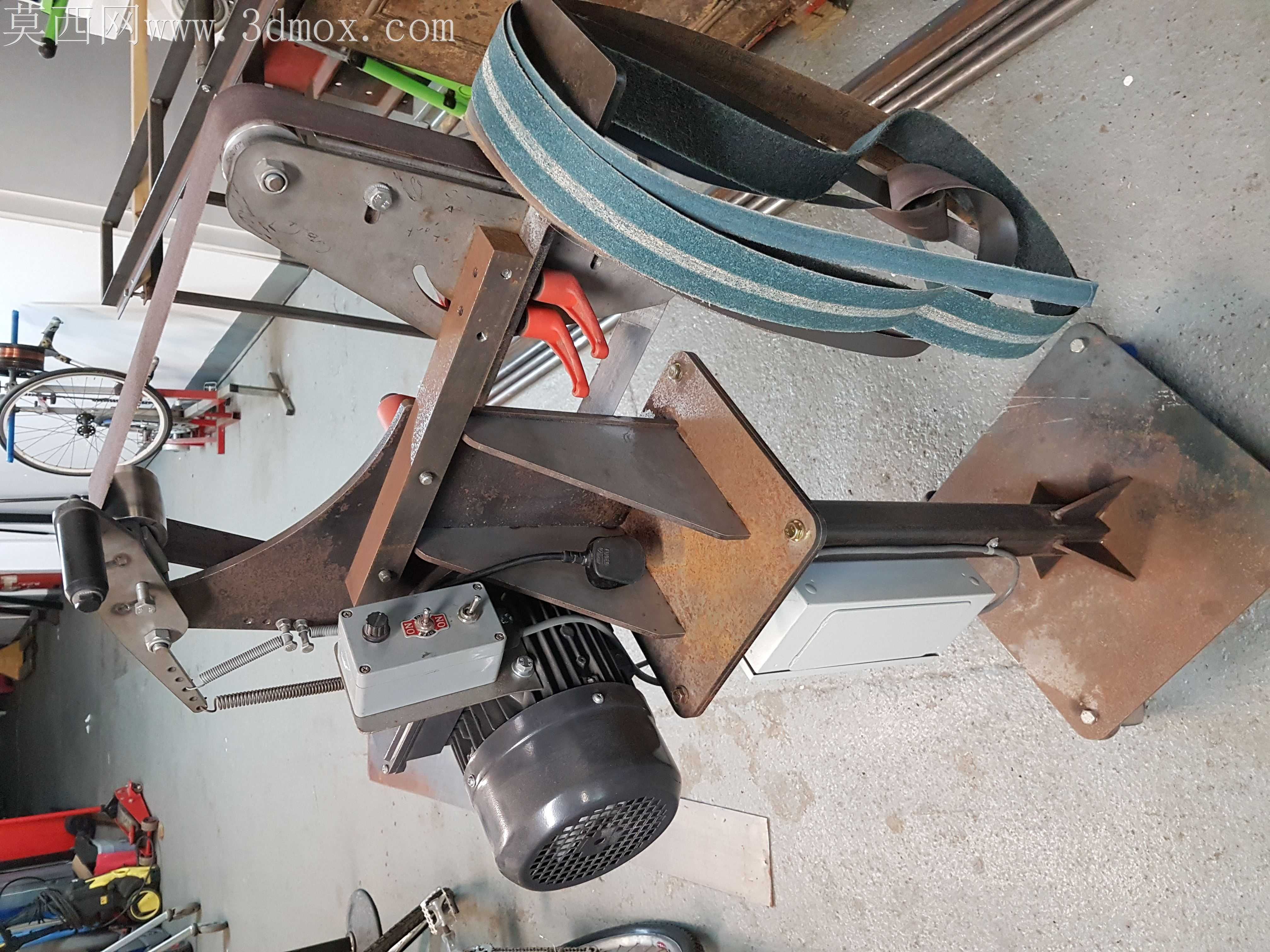

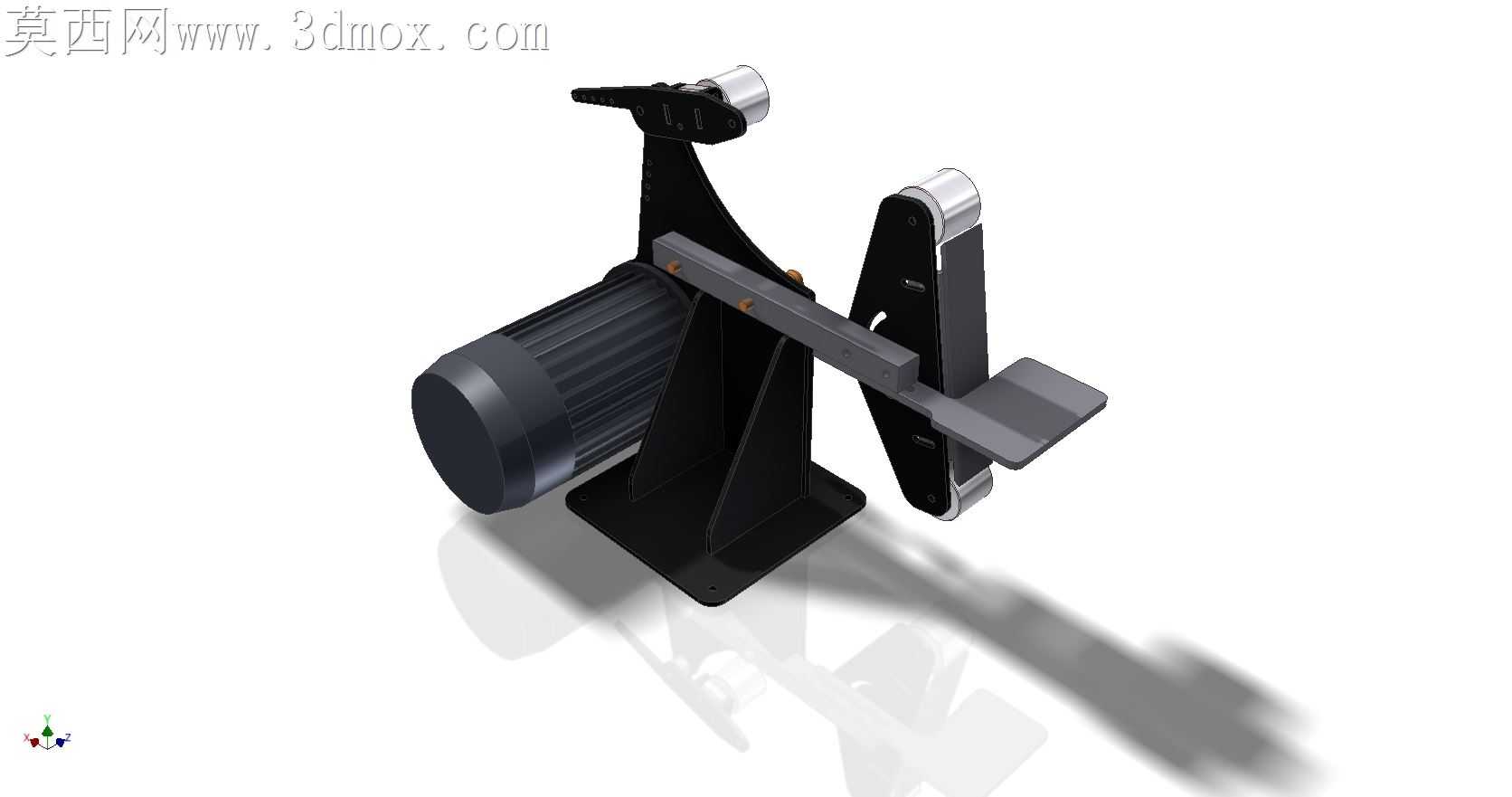

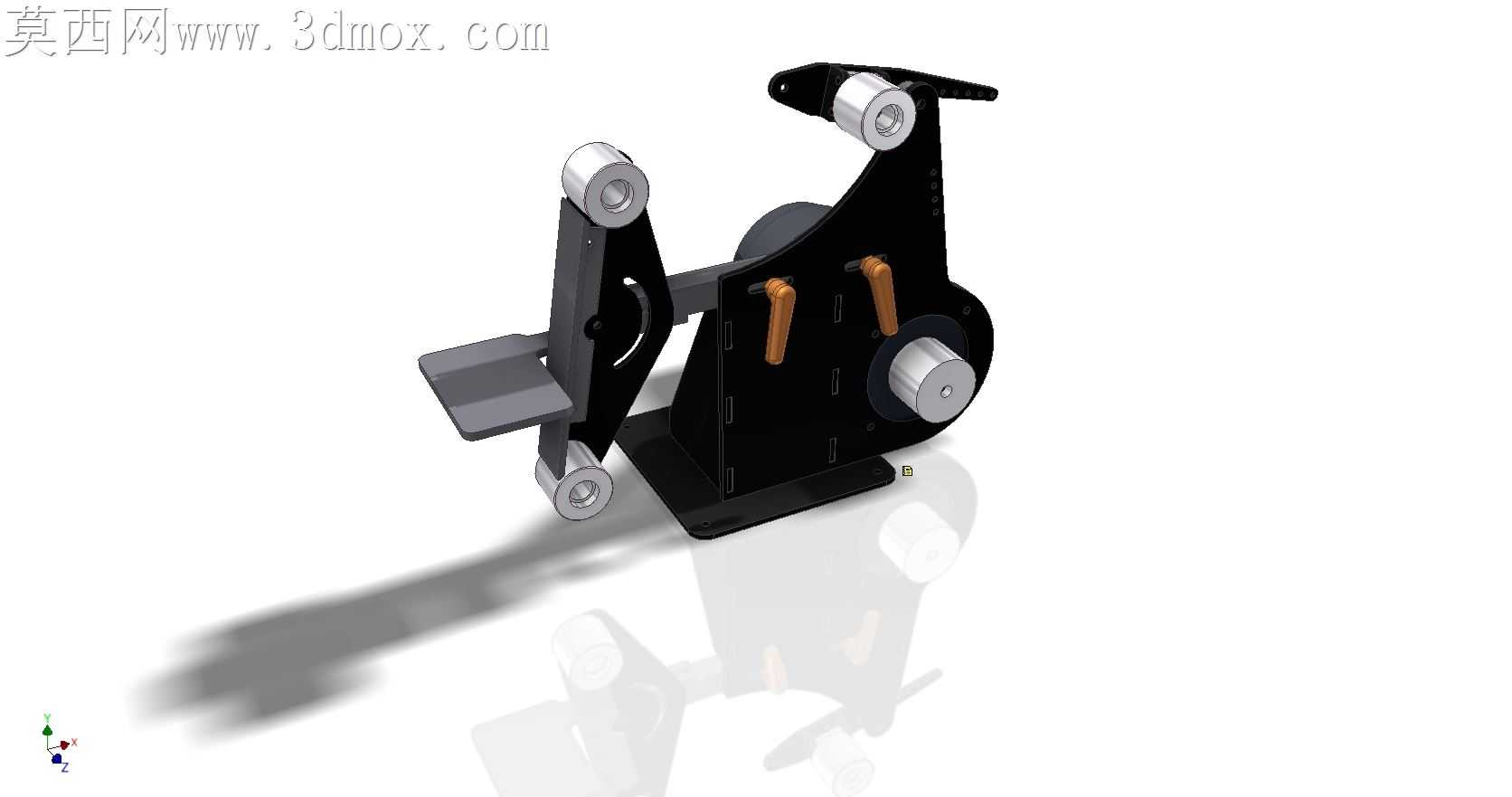

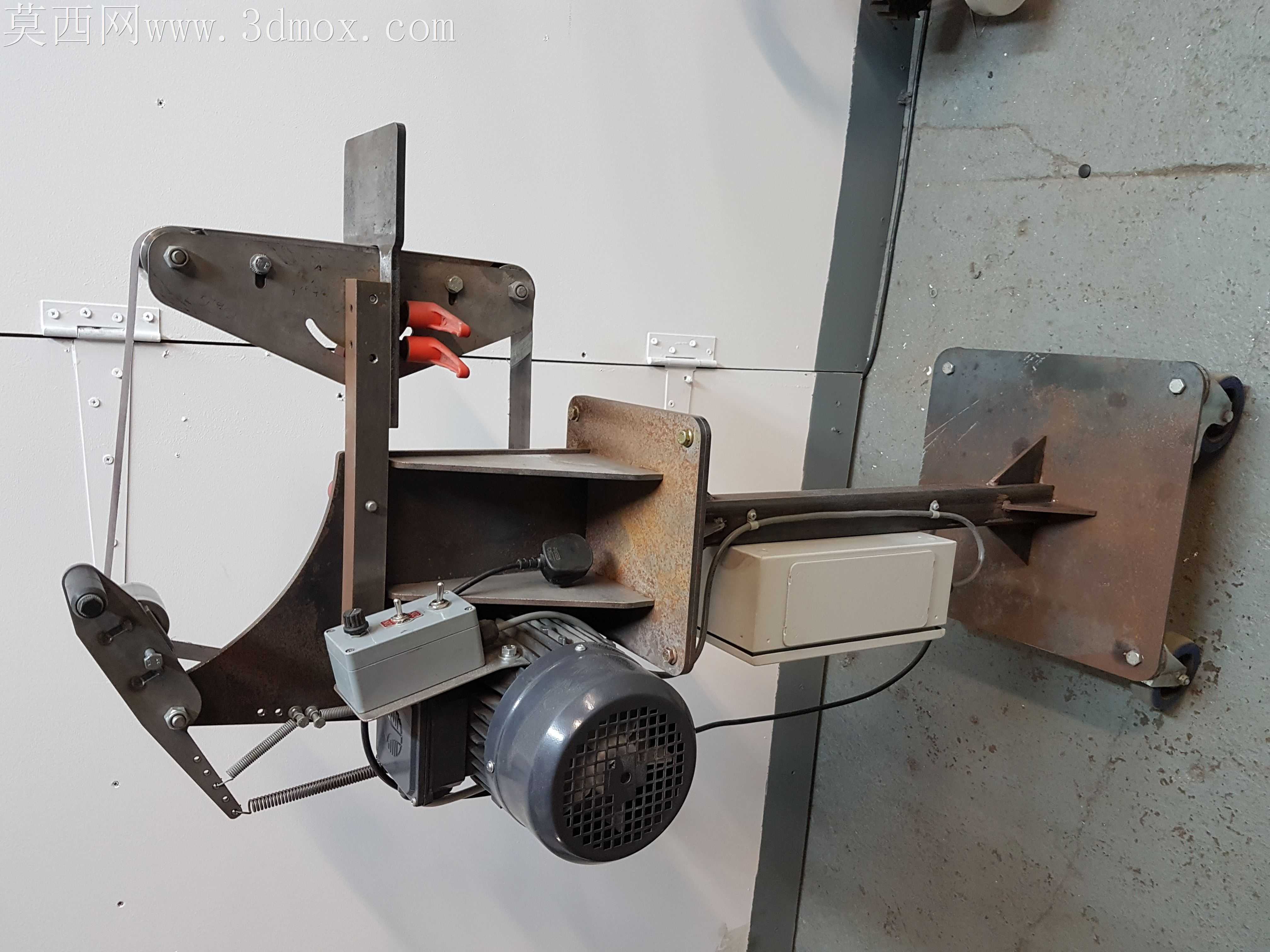

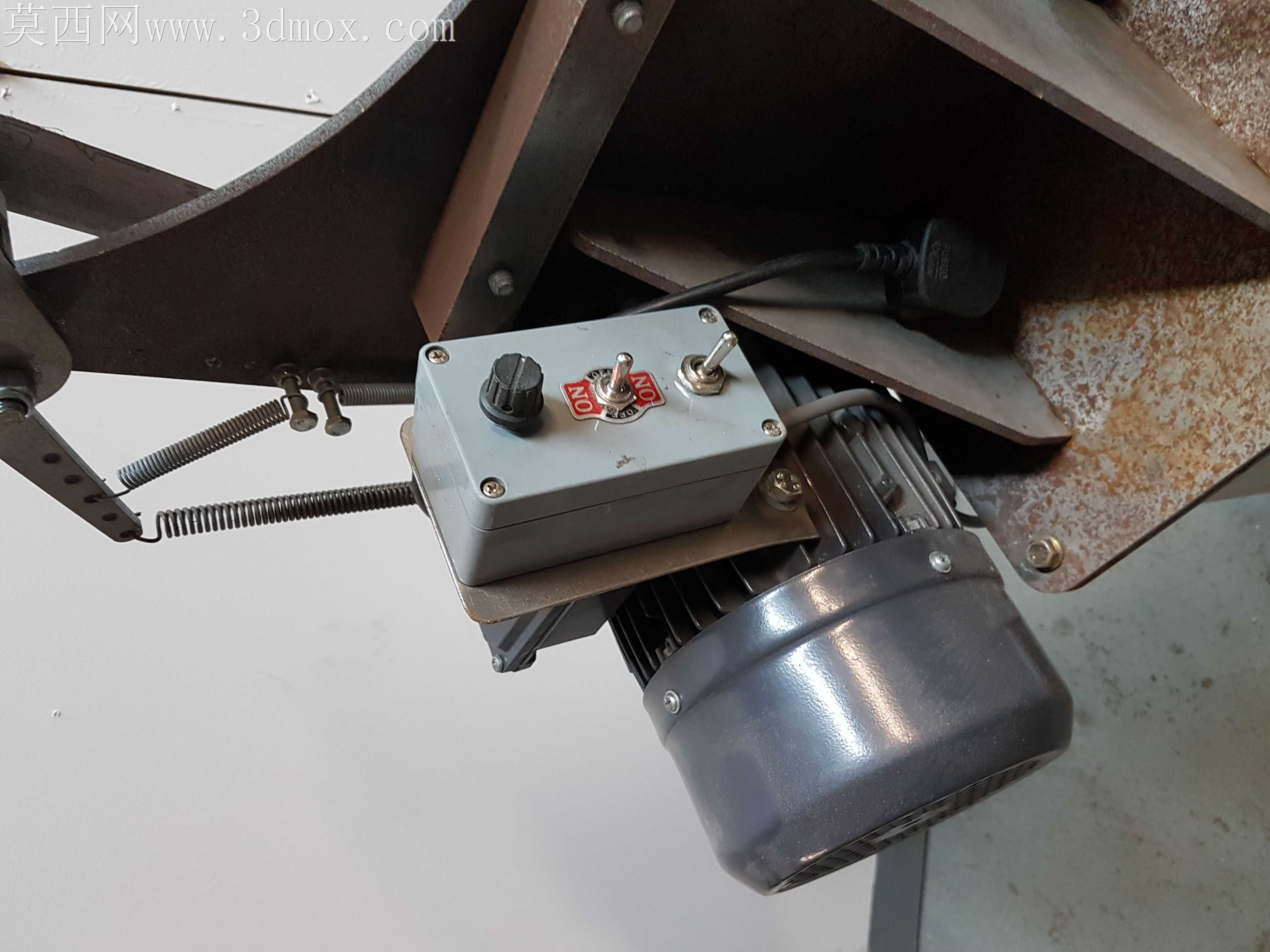

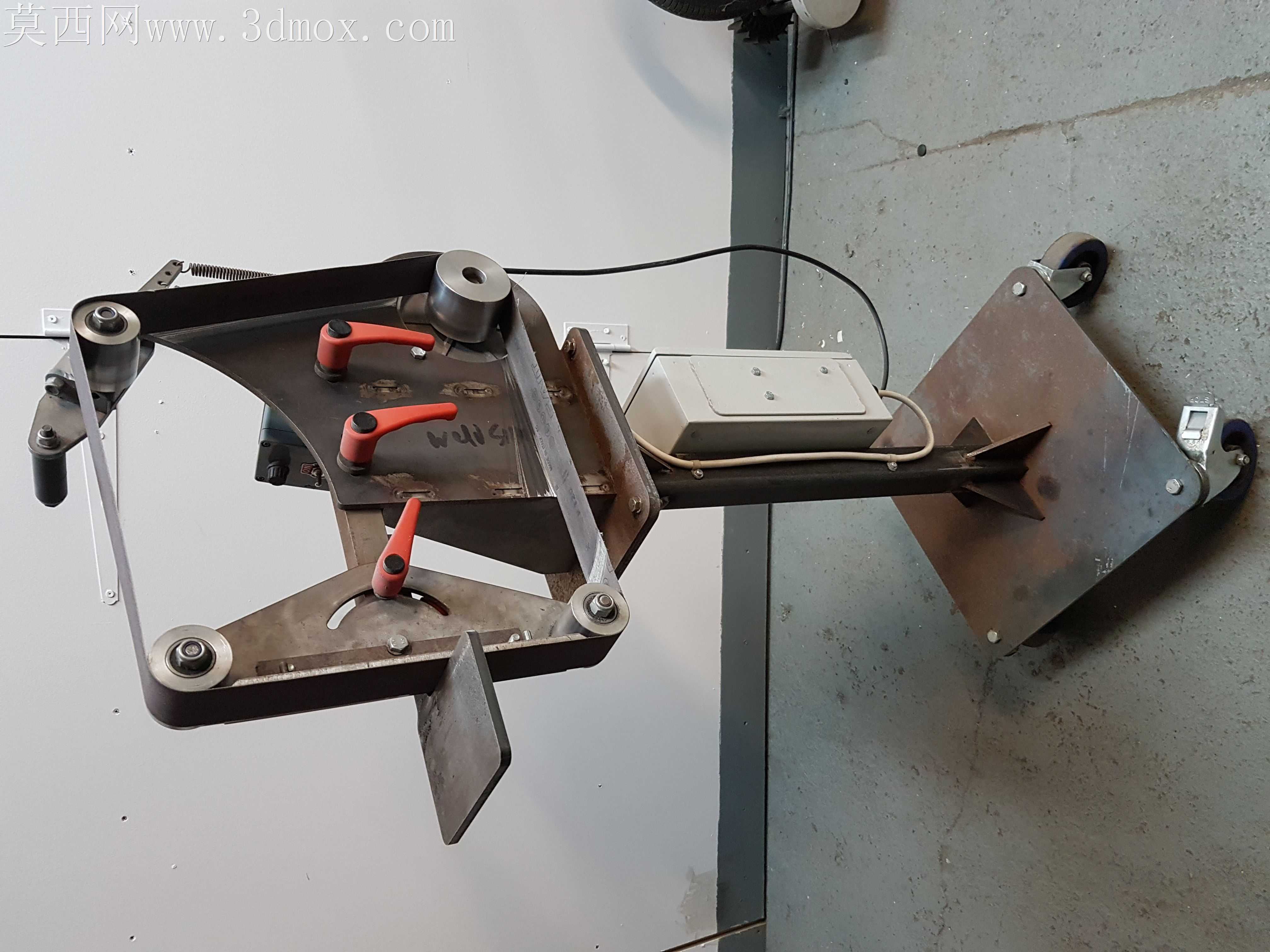

车间里小型工件打磨常遇到的痛点很具体：手持角磨机打磨平面度难控，普通台式砂轮机只能磨小刀具，碰到异形焊缝、刀头开刃、小零件去毛刺，要么装夹不稳要么磨削行程不够，这款砂带磨的结构刚好对准这些现场问题做了适配。接触轮的排布没有照搬常规卧式磨床的单轮布局，三个导向轮加一个接触轮的错位排布，把1525mm周长的砂带张紧行程拆成了三段，不同段的砂带悬空长度不一样，靠在硬质接触轮上的段适合磨硬金属的平面，留出来的悬空柔性段能贴住圆弧工件的曲面，不用换工装就能兼顾刚性磨削和柔性抛光。张紧机构藏在侧板内侧，没有用外露的弹簧张紧，而是靠带铜套的摆臂配合调节螺栓锁止，车间里金属碎屑多，外露弹簧用不了三个月就会卡屑失效，这种内置摆臂的结构，张紧力调节完能靠锁母完全固定，不会因为砂带高速运转的震动出现松垮跑偏，侧板上开的两个棕色手柄槽，一个管张紧度微调，一个管接触轮角度偏转，扳动的时候不用拆外罩，戴劳保手套也能精准操作。底座做了加厚的沉孔安装位，没有用单薄的平板底座，高速运转的时候整机重心落在底座靠前的接触轮正下方，磨厚重工件的时候不会出现翘头，侧边伸出的小工作台面高度刚好和接触轮下沿齐平，磨小零件的时候手腕能搭在台面上稳着走刀，不会因为长时间悬空手抖磨废工件。传动轮做了动平衡处理，轮面包了2mm厚的丁腈橡胶，砂带运转的时候不会因为轮面打滑出现横向窜动，橡胶层的硬度选了65邵氏，既能咬住砂带不打滑，又能缓冲砂带接头处的跳动，磨出来的工件表面不会出现周期性的振纹。侧板的走线和安装孔位都做了沉台处理，所有外露的螺栓头都不高出侧板平面，换砂带的时候不会刮破砂带背面的布基，接触轮的轴承座做了防尘密封，打磨产生的金属细粉不会钻进轴承滚道，日常维护只需要定期给注油孔打黄油，不用频繁拆换轴承。靠板的角度能在0到45度之间调节，磨斜口、倒角的时候不用做专用夹具，把靠板扳到对应角度就能靠住工件进给，比手持打磨的角度一致性高太多，磨出来的倒角大小均匀，不会出现一边宽一边窄的问题。
