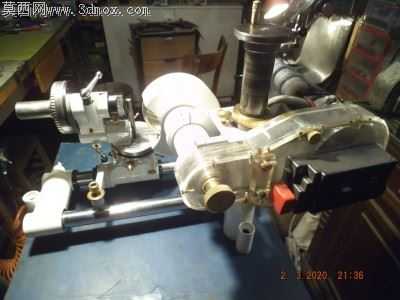

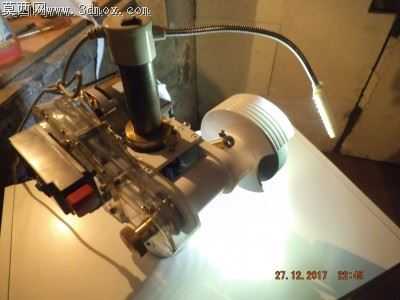

无铸件结构通用刀具刃磨设备结构

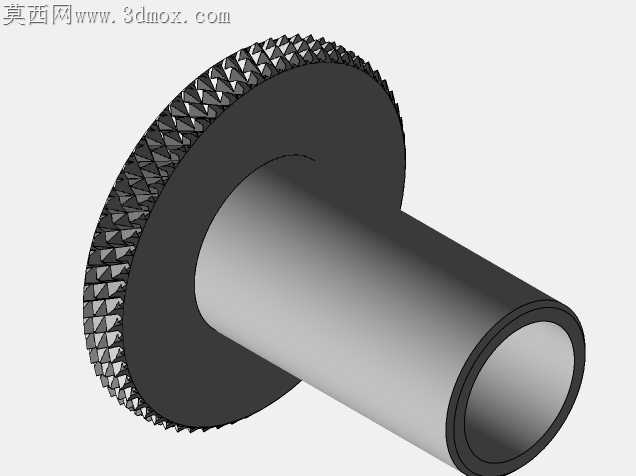

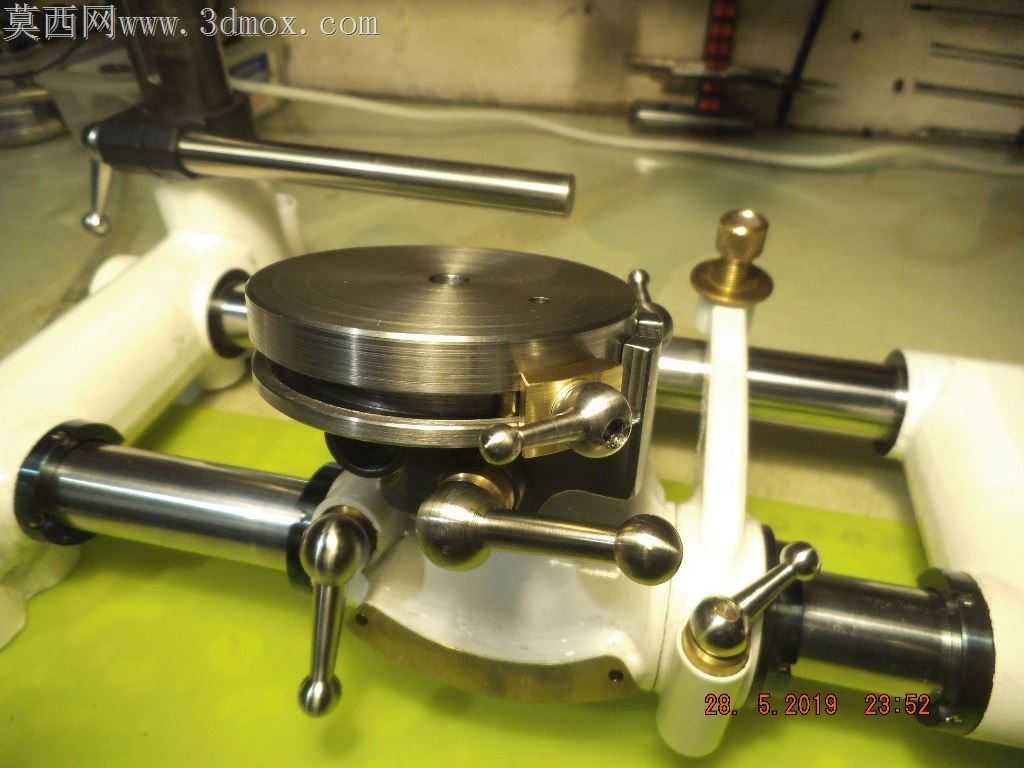

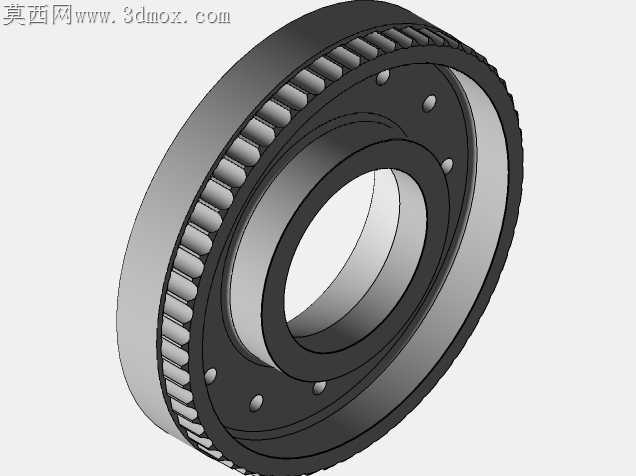

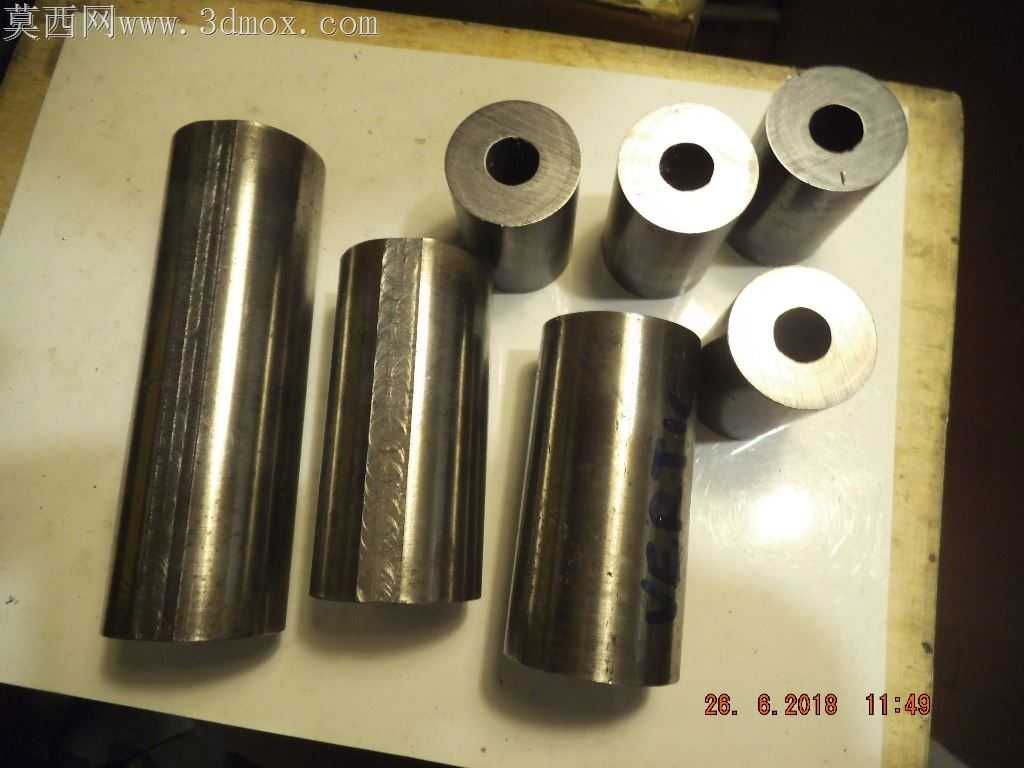

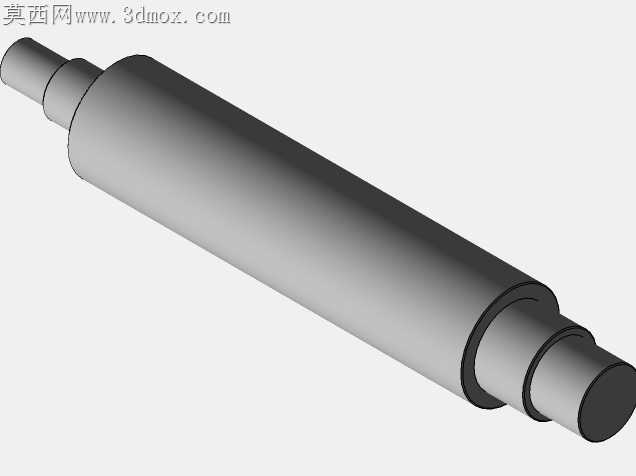

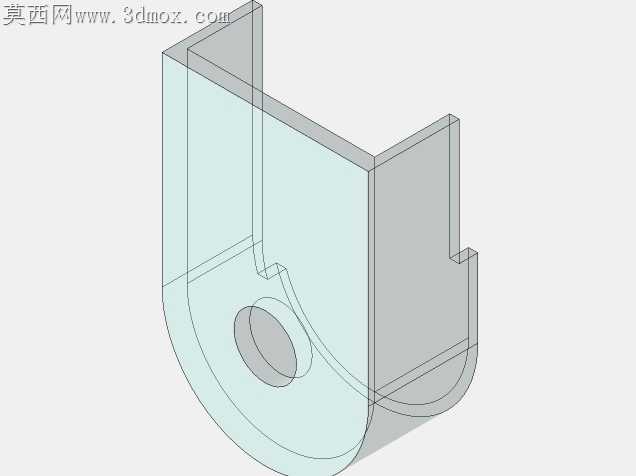

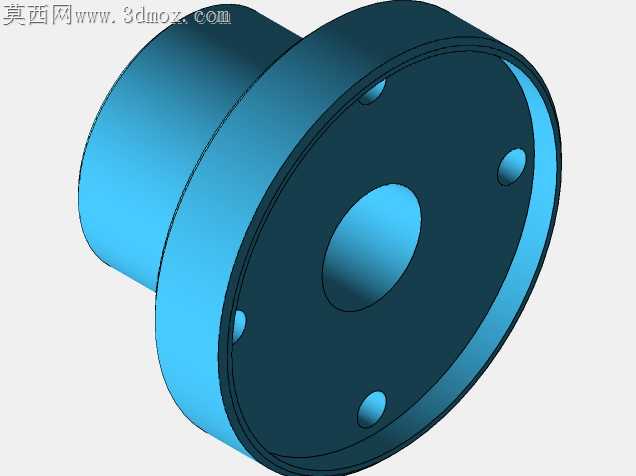

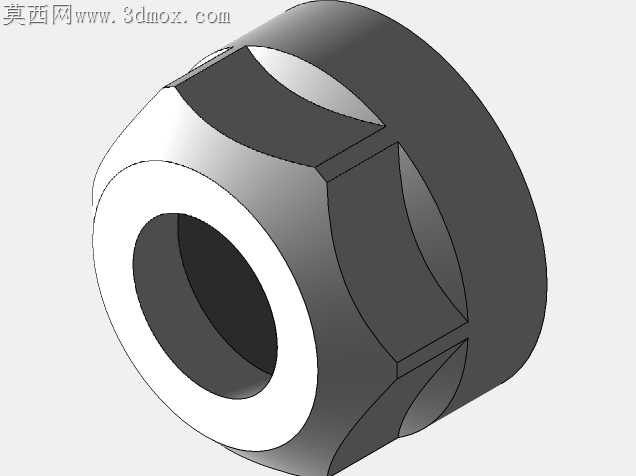

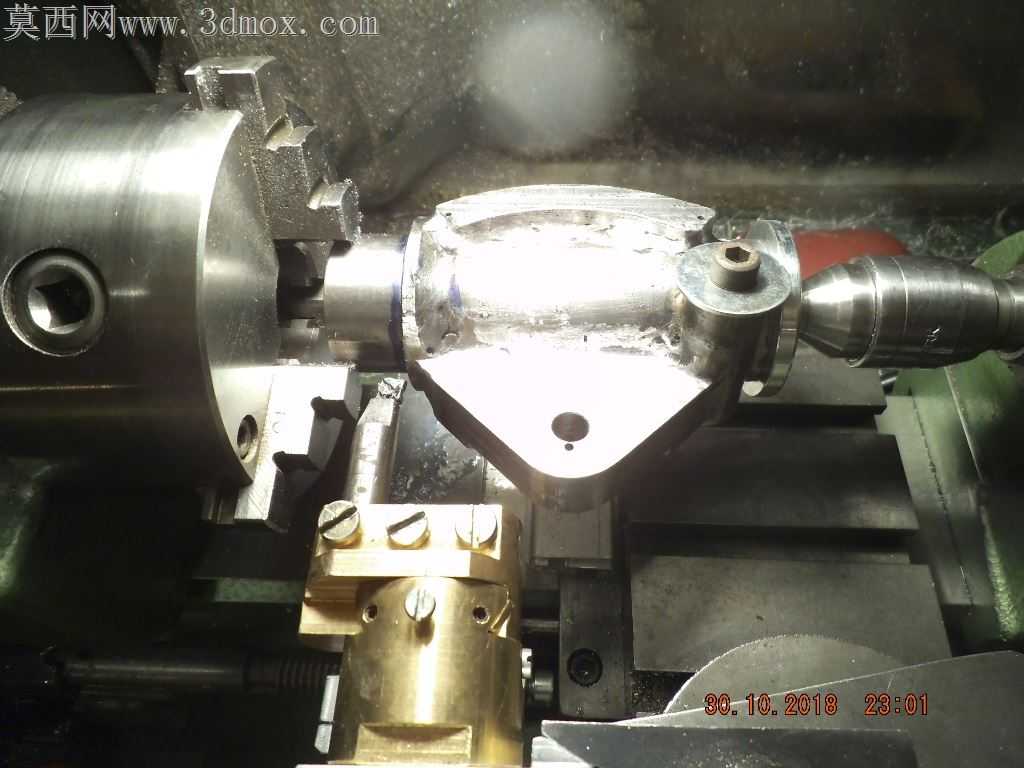

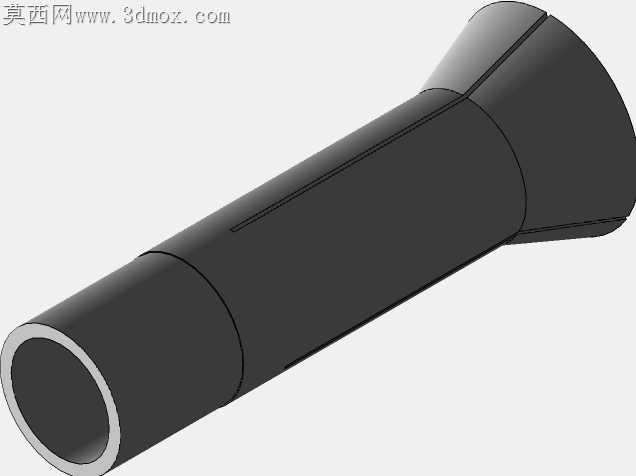

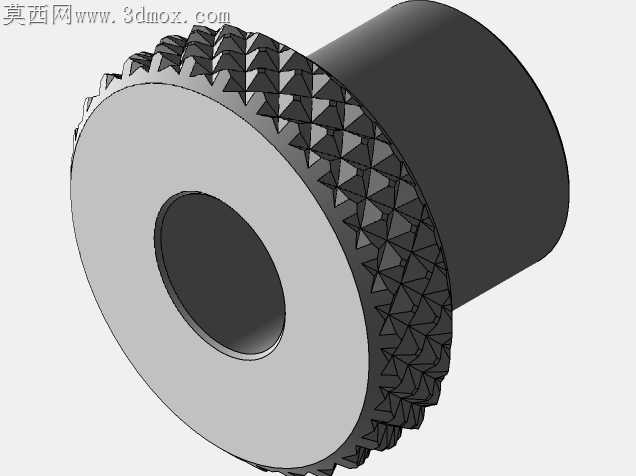

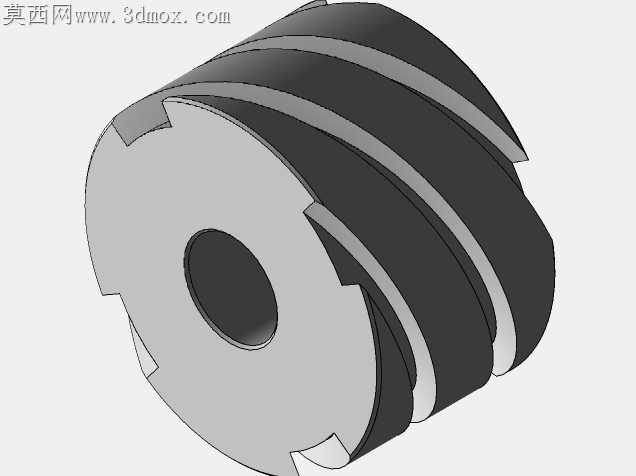

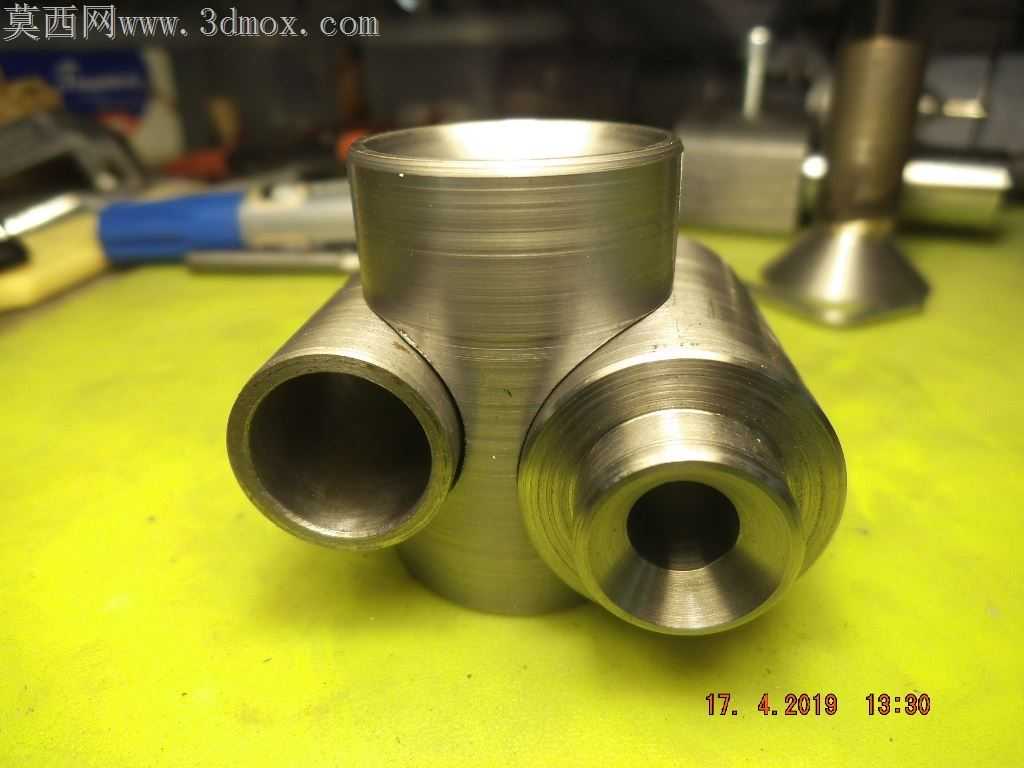

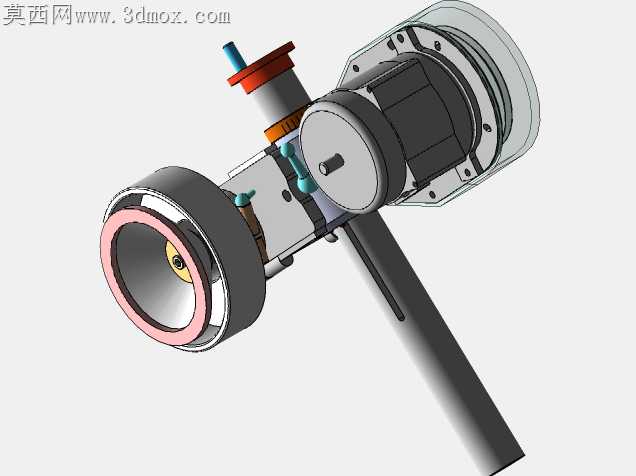

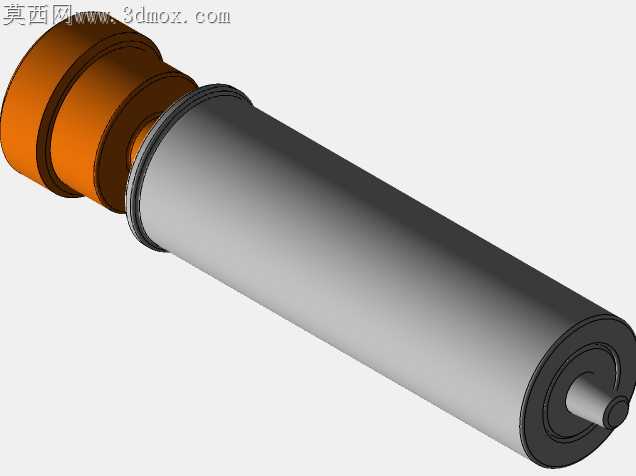

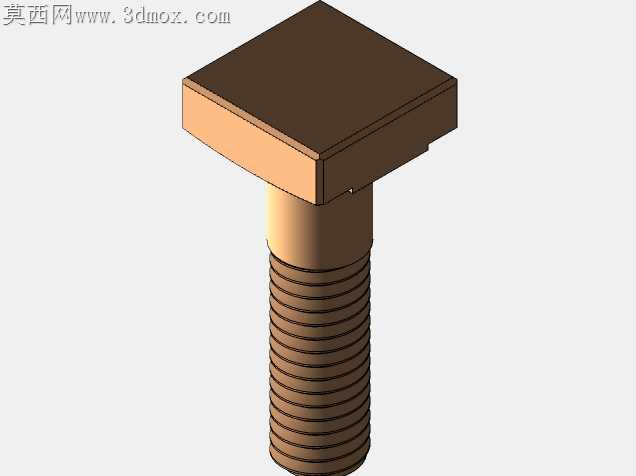

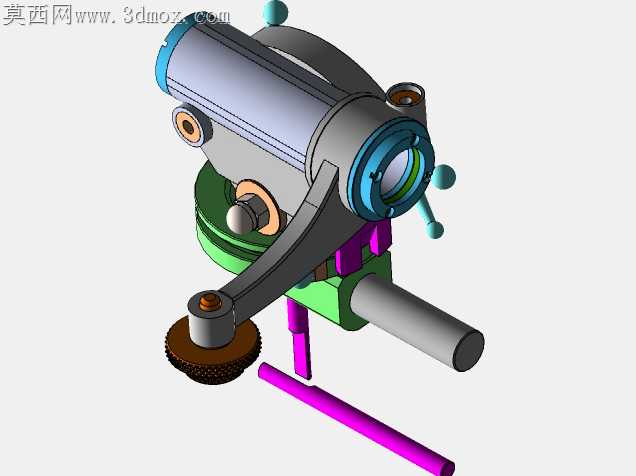

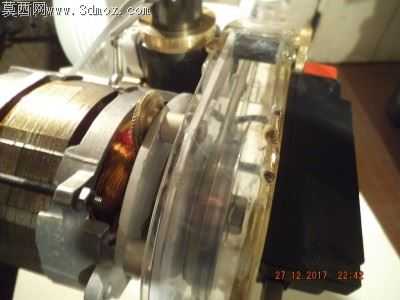

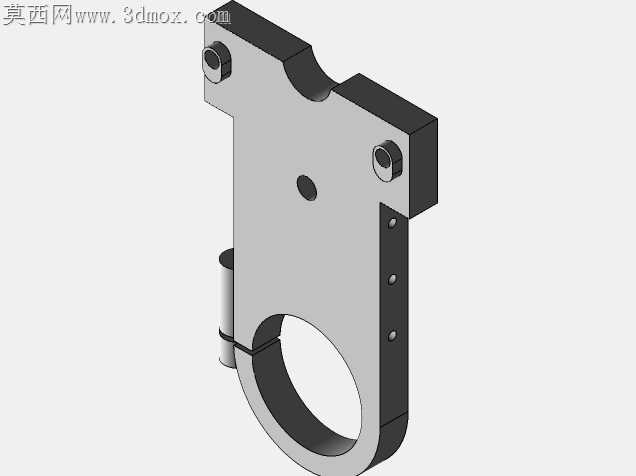

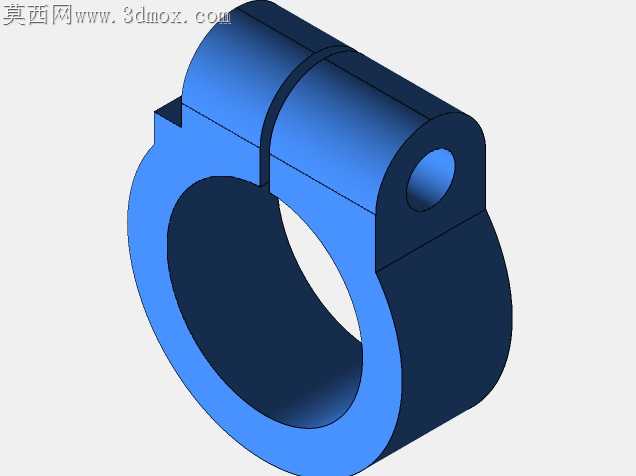

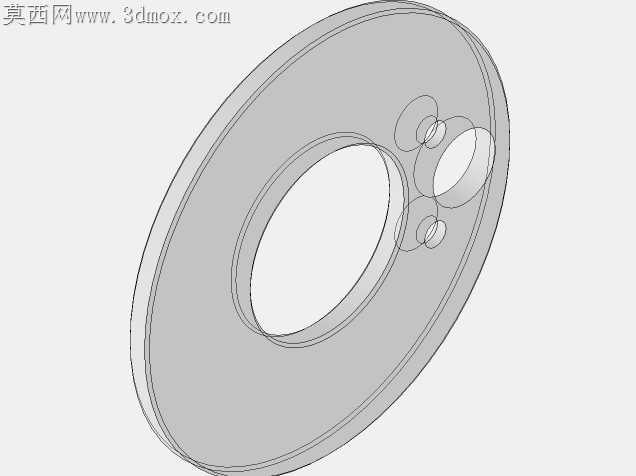

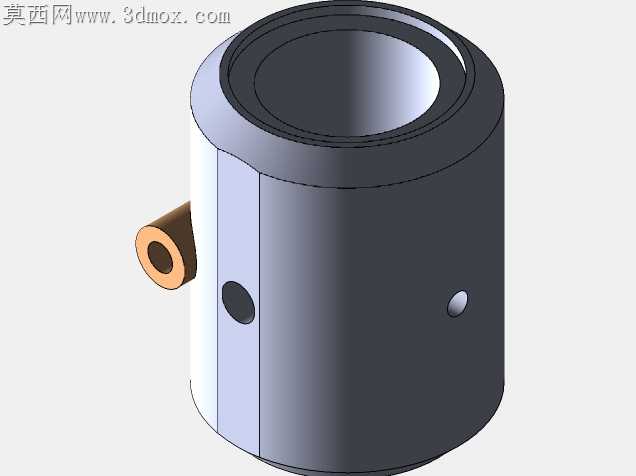

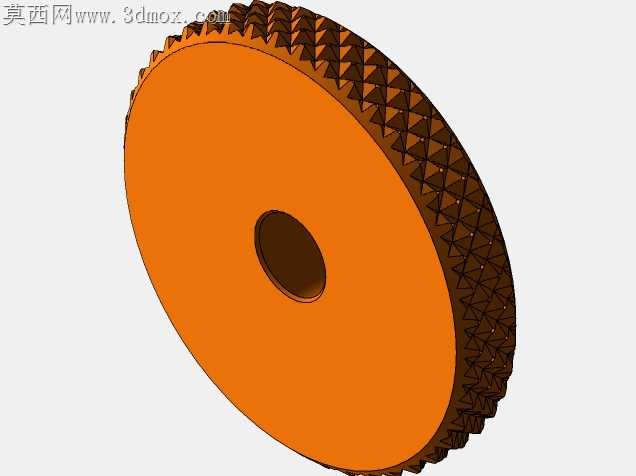

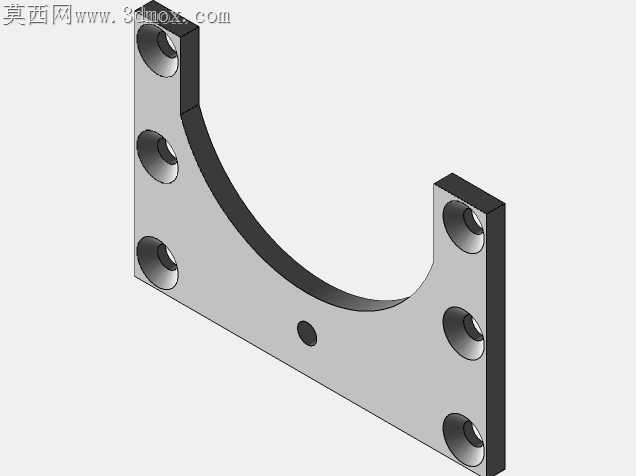

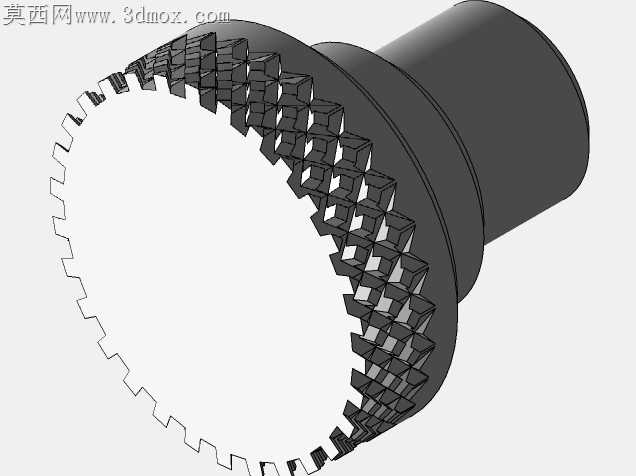

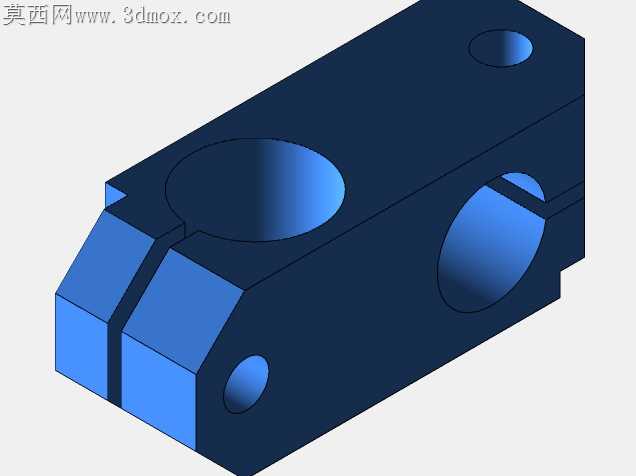

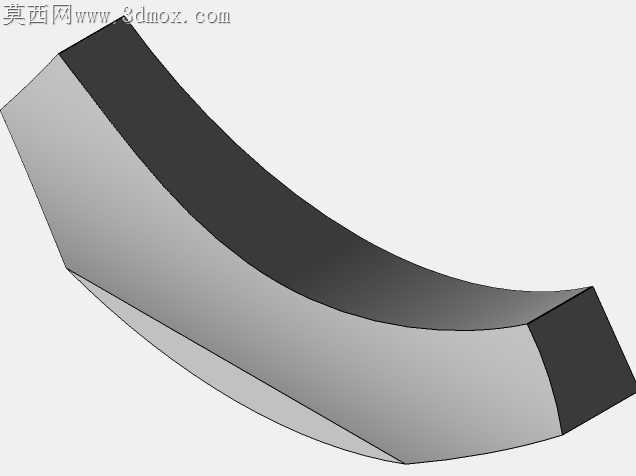

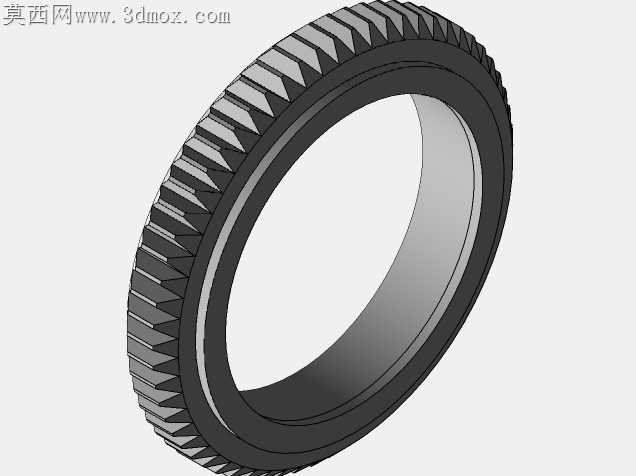

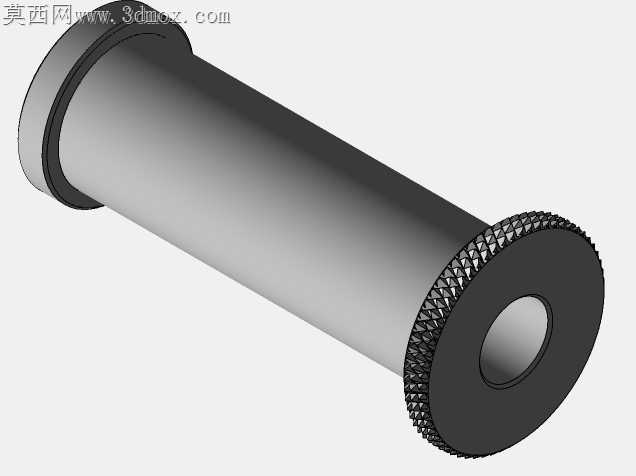

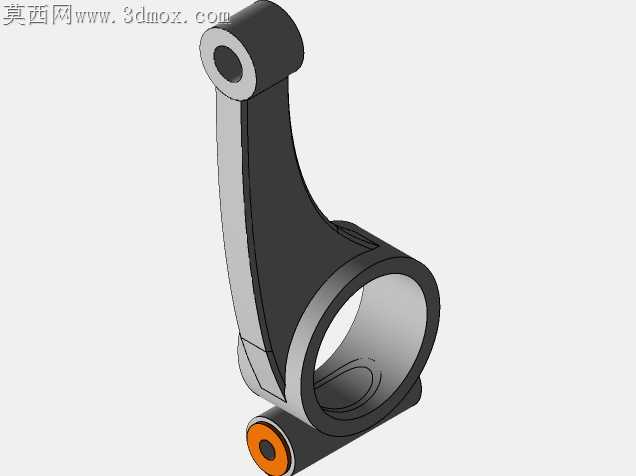

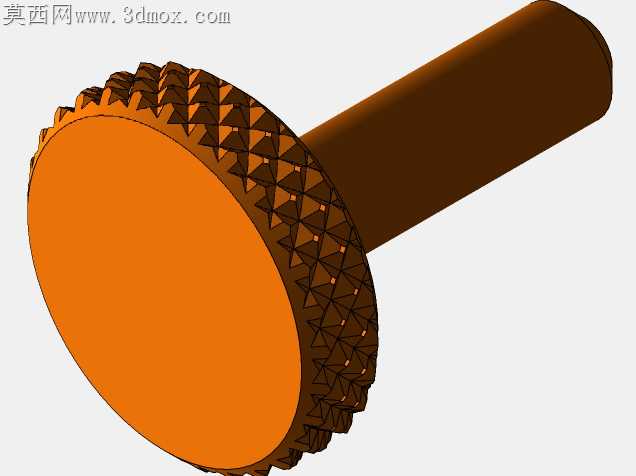

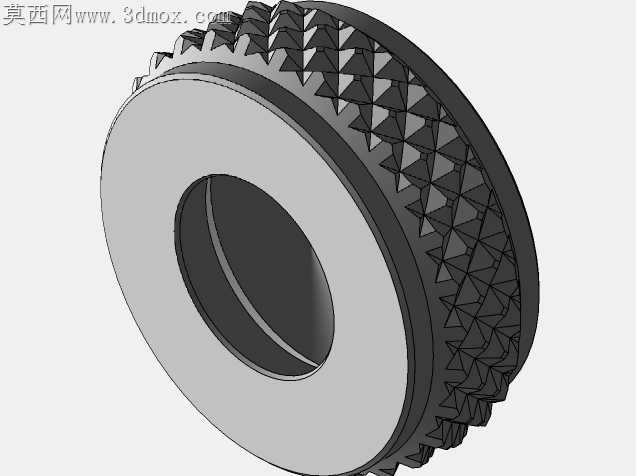

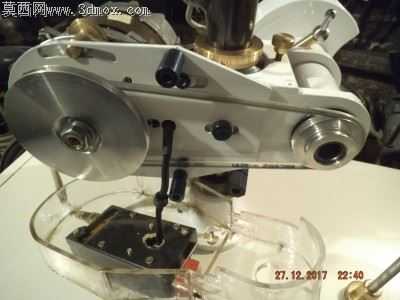

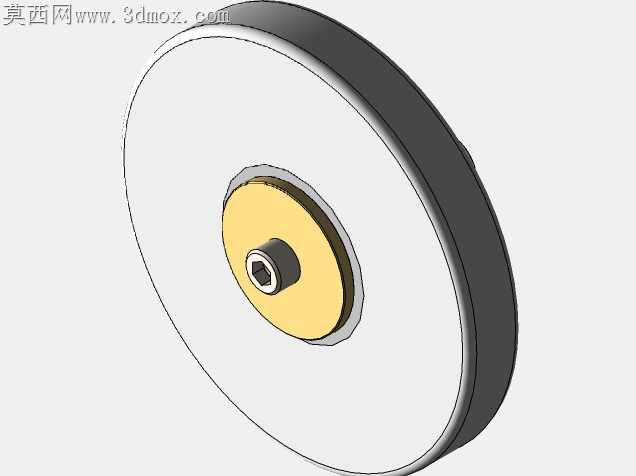

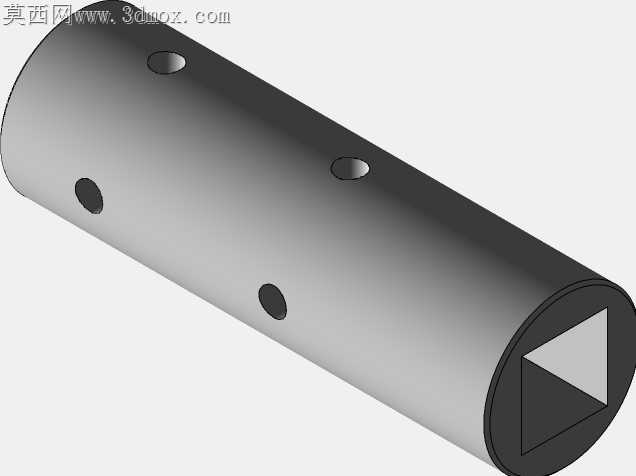

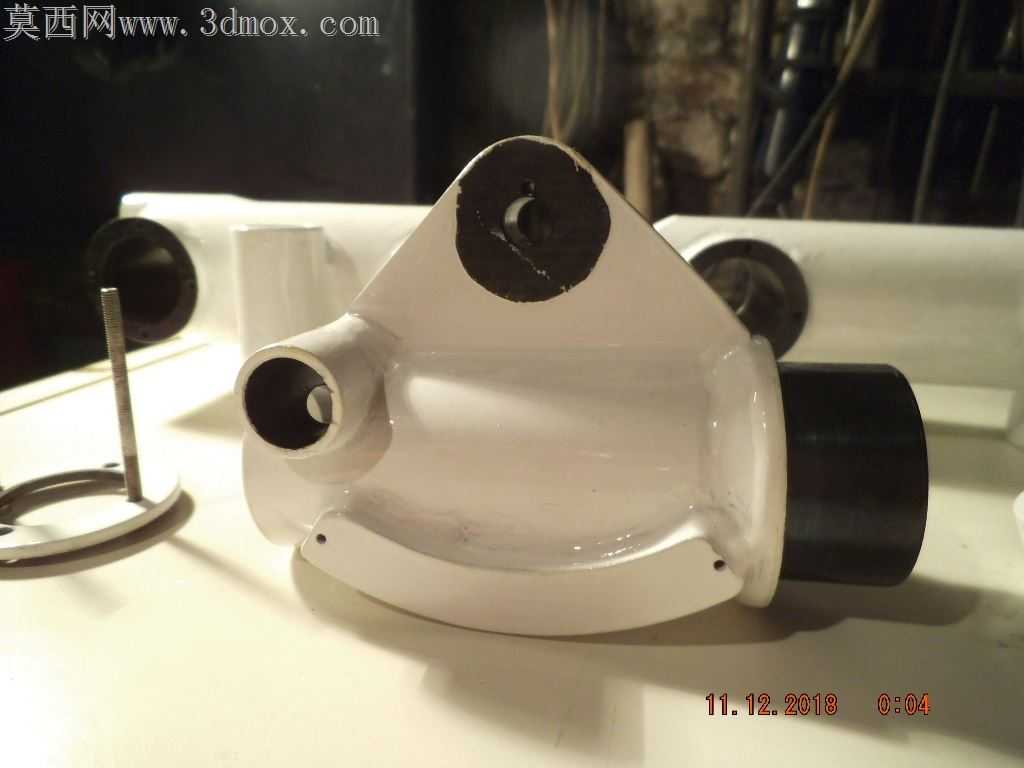

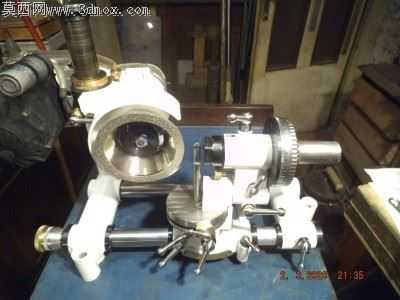

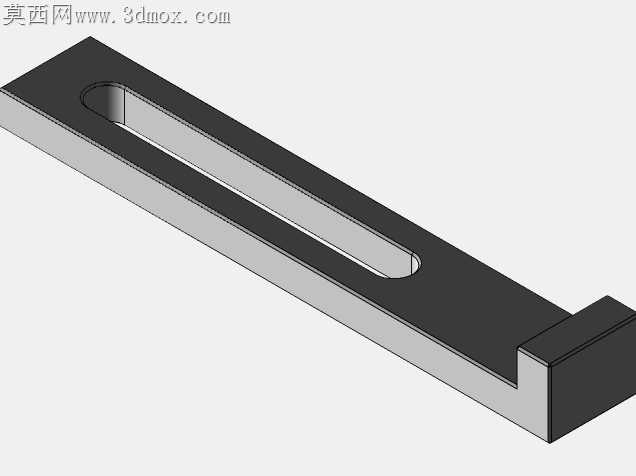

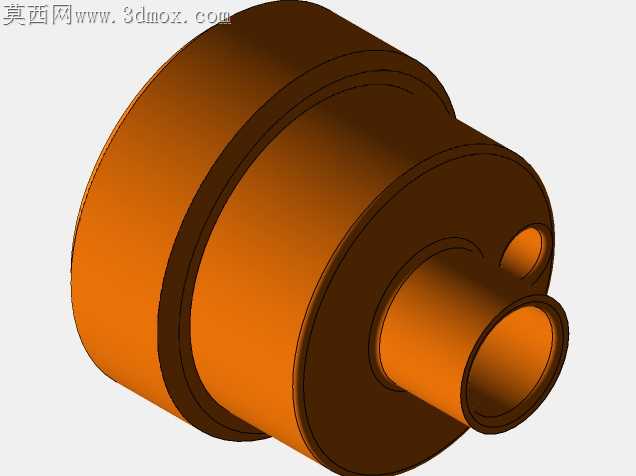

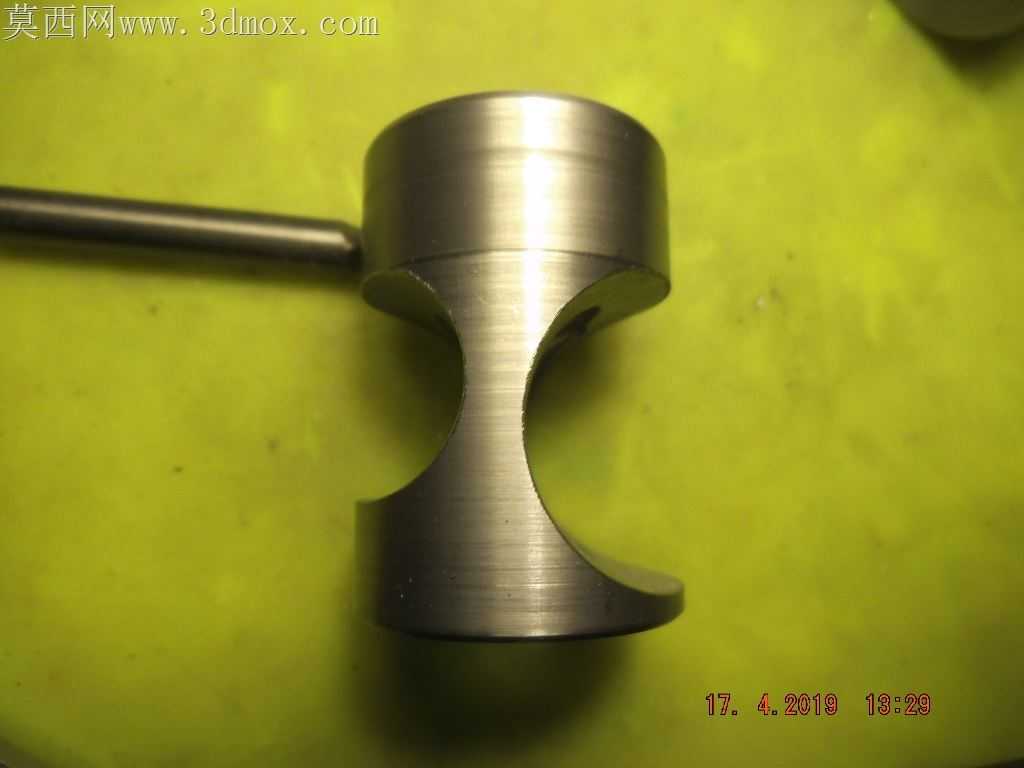

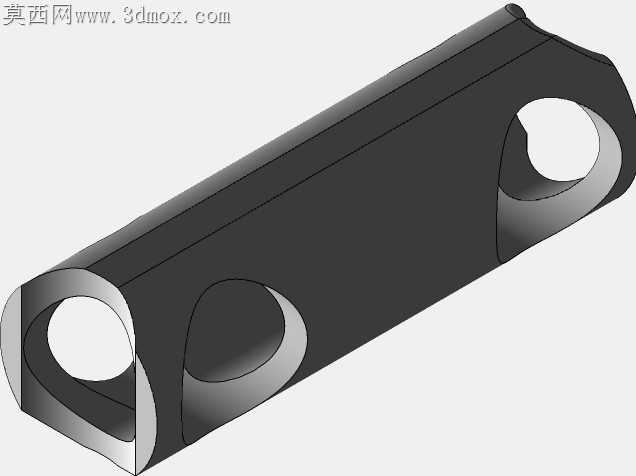

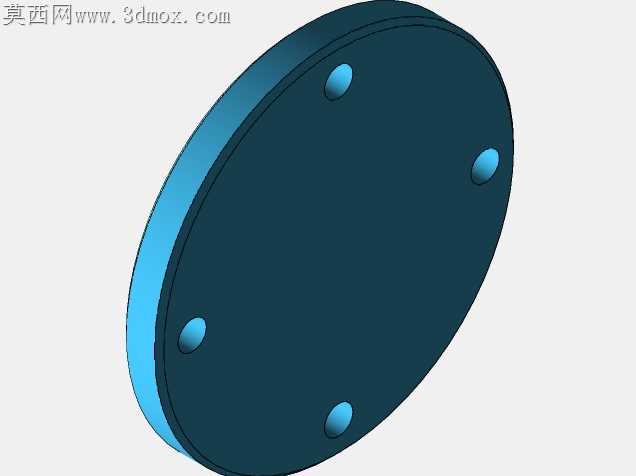

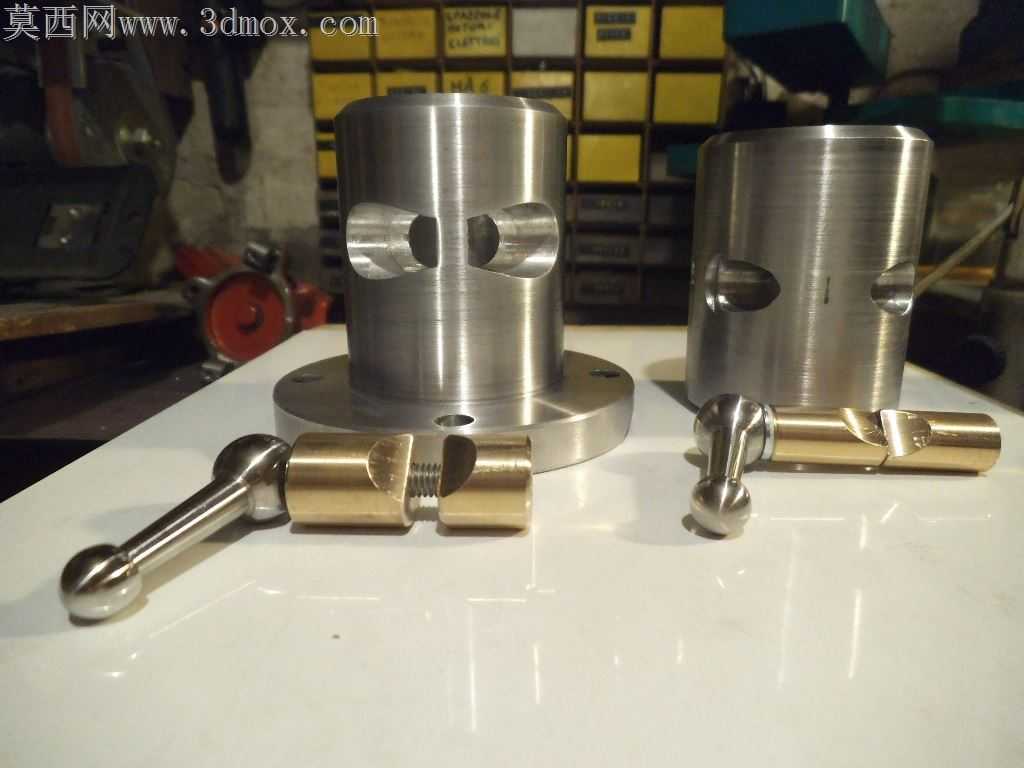

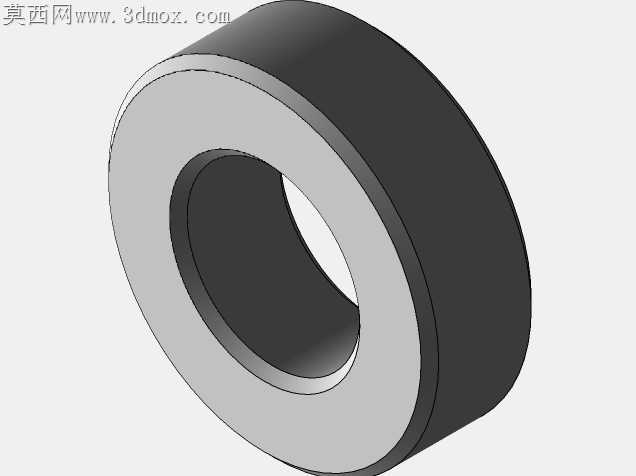

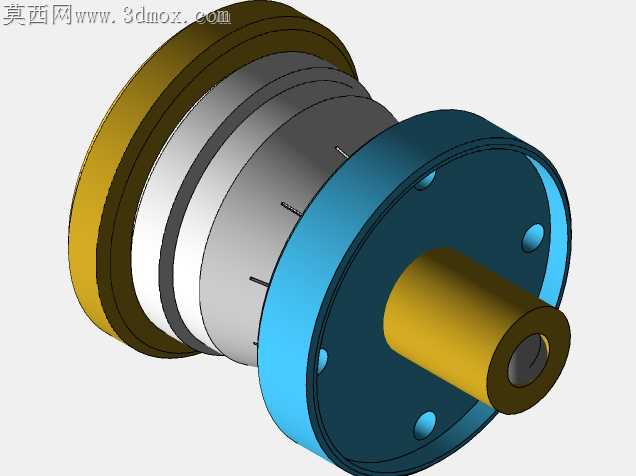

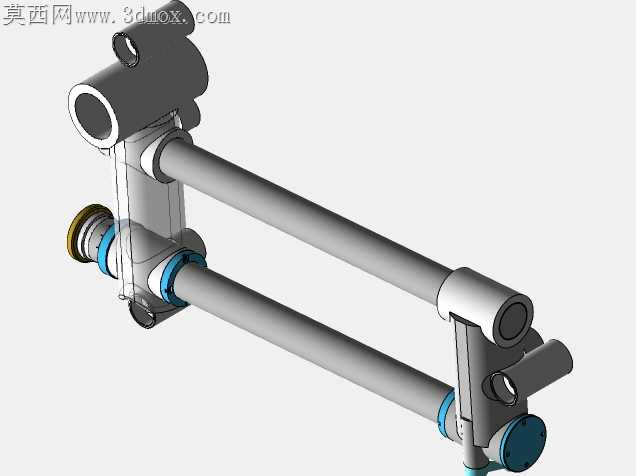

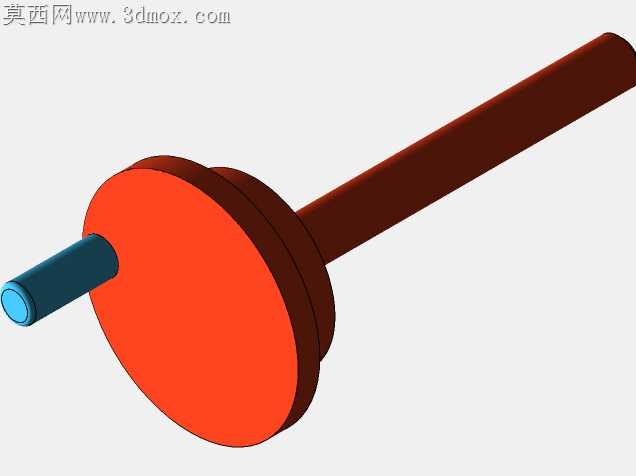

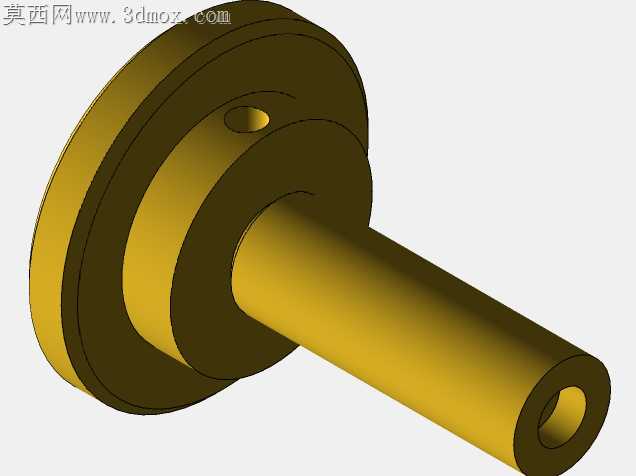

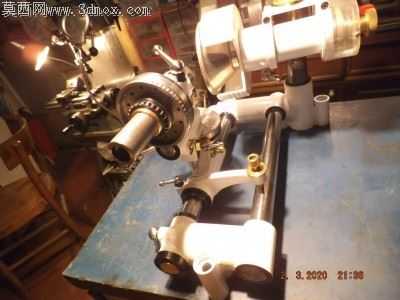

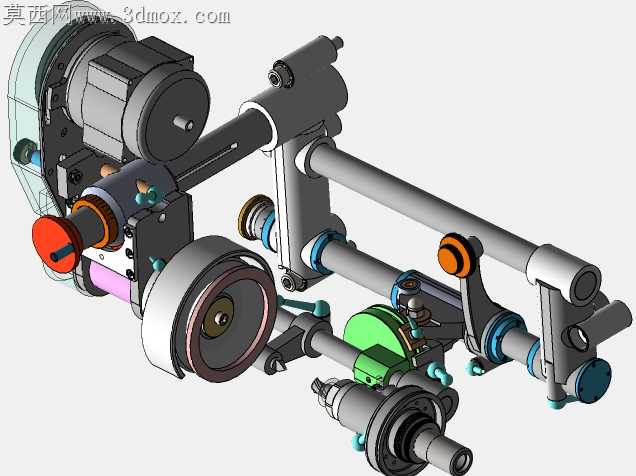

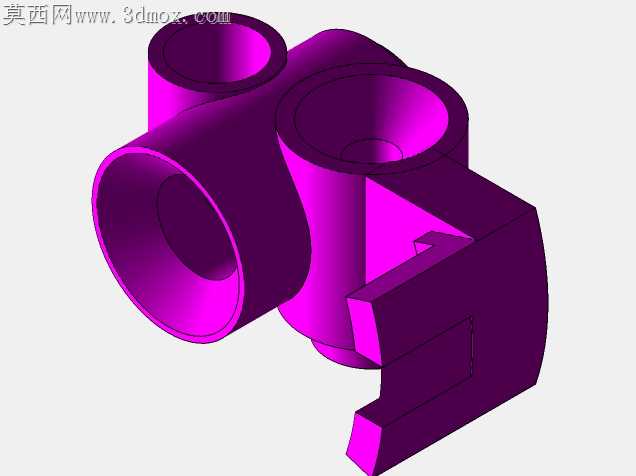

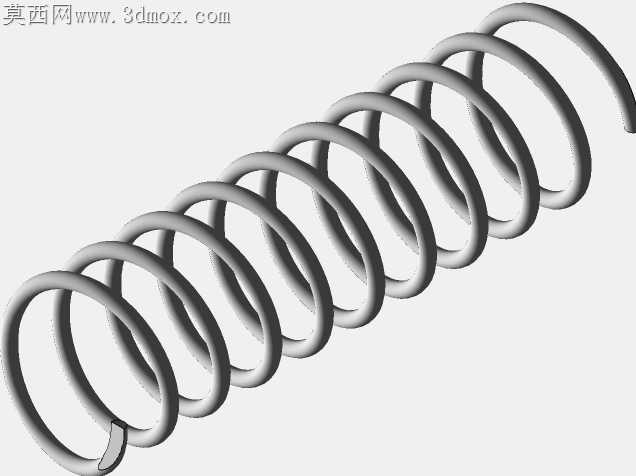

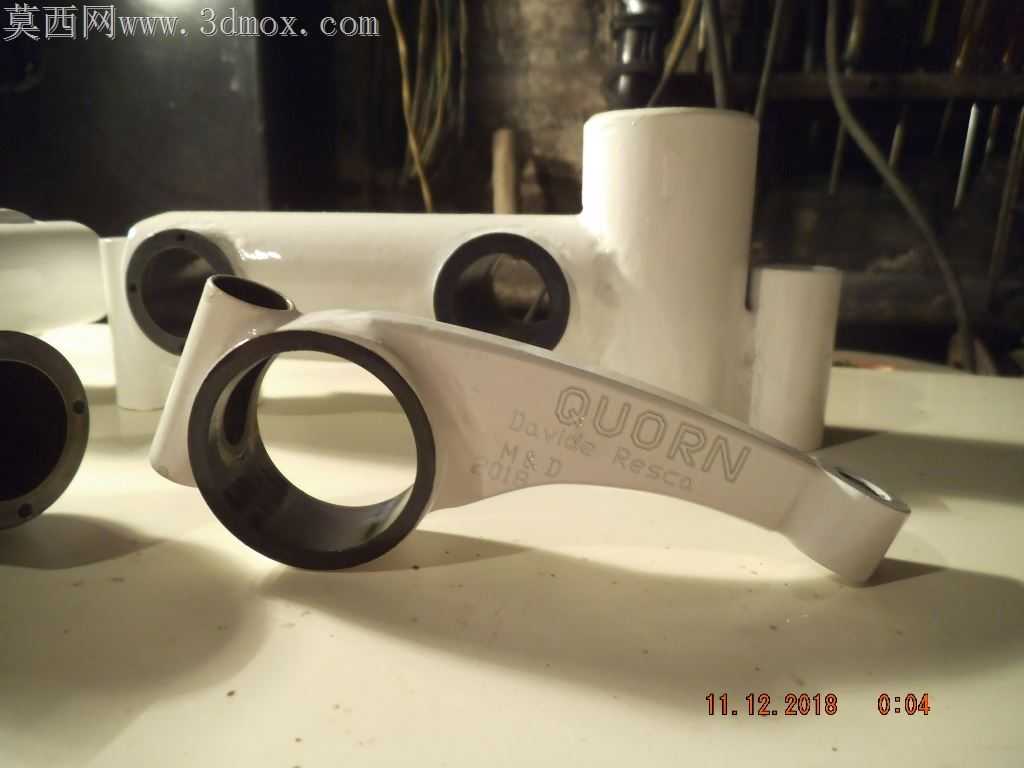

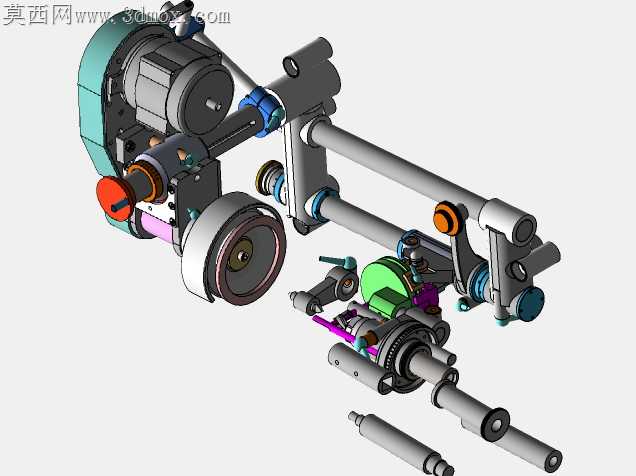

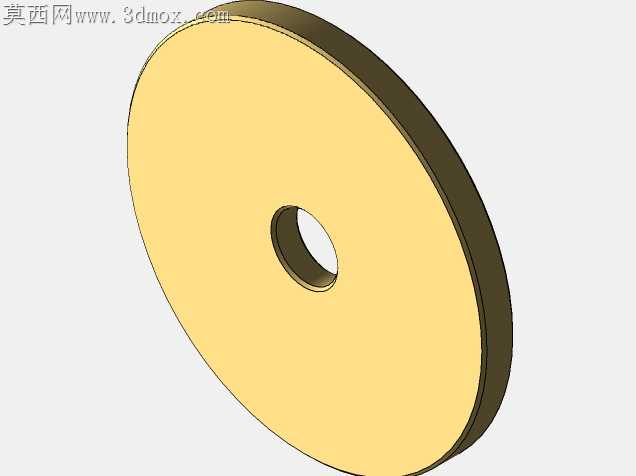

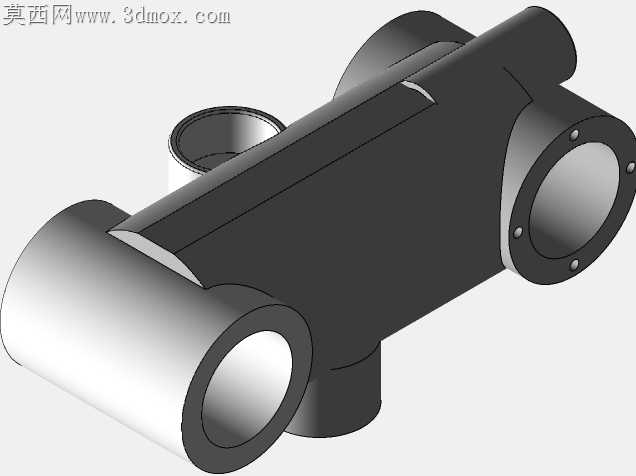

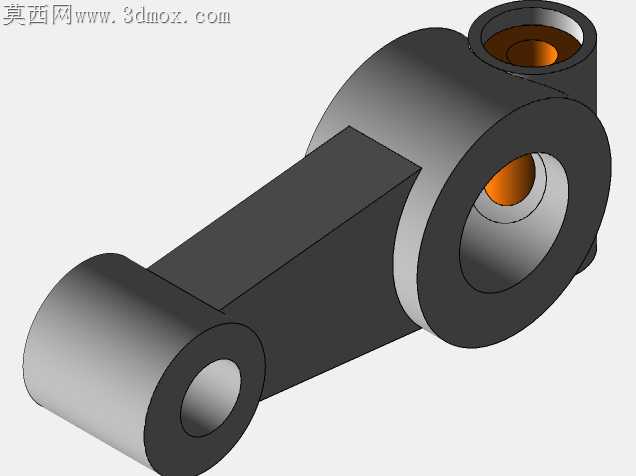

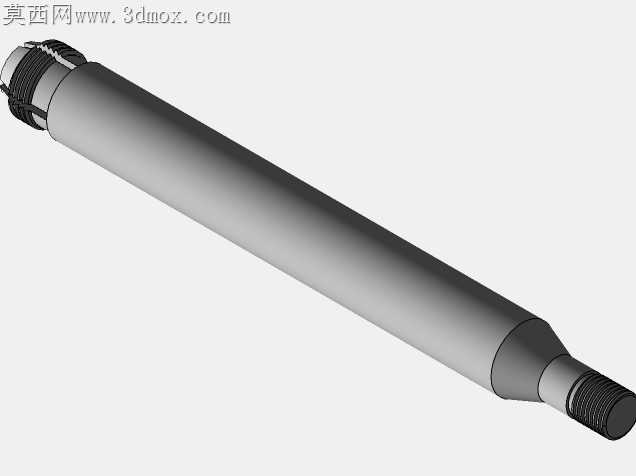

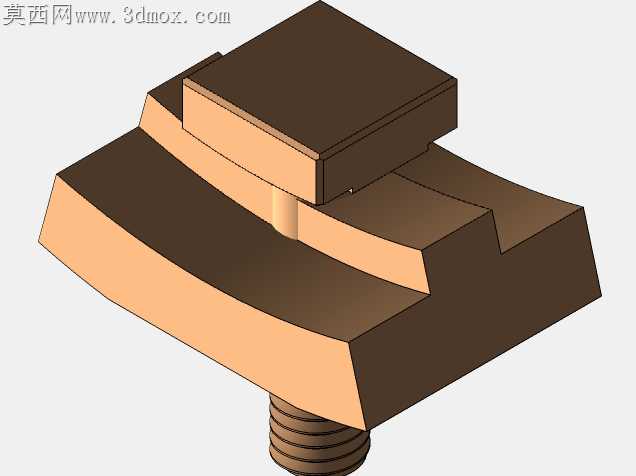

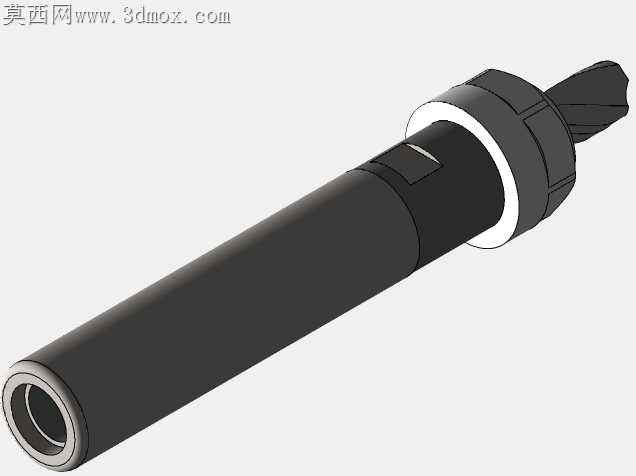

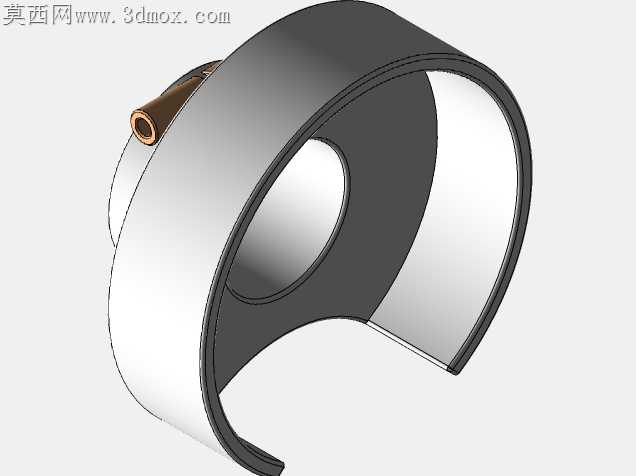

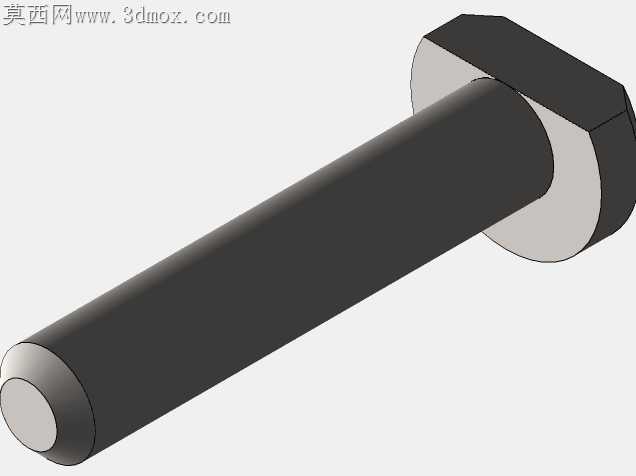

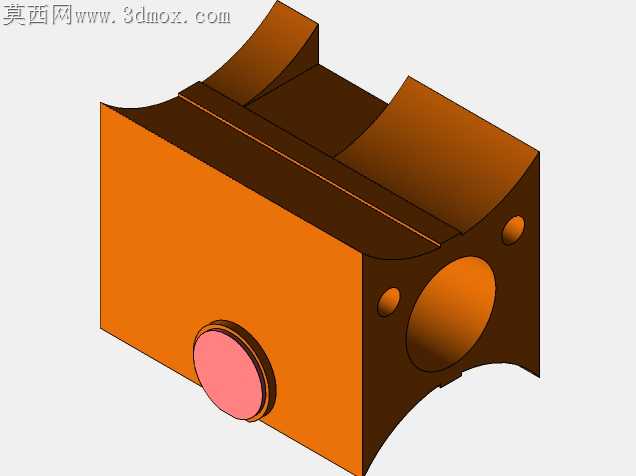

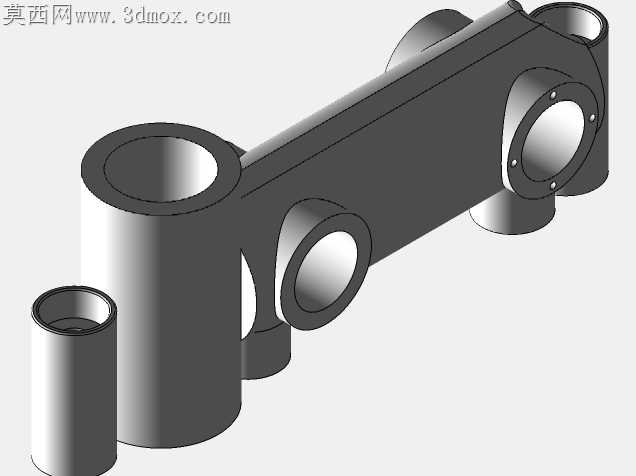

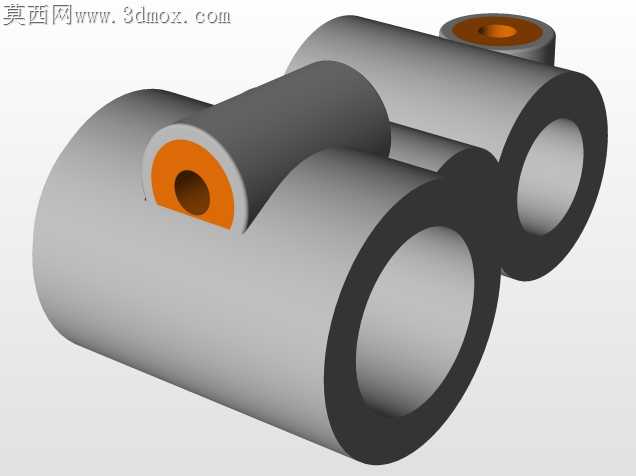

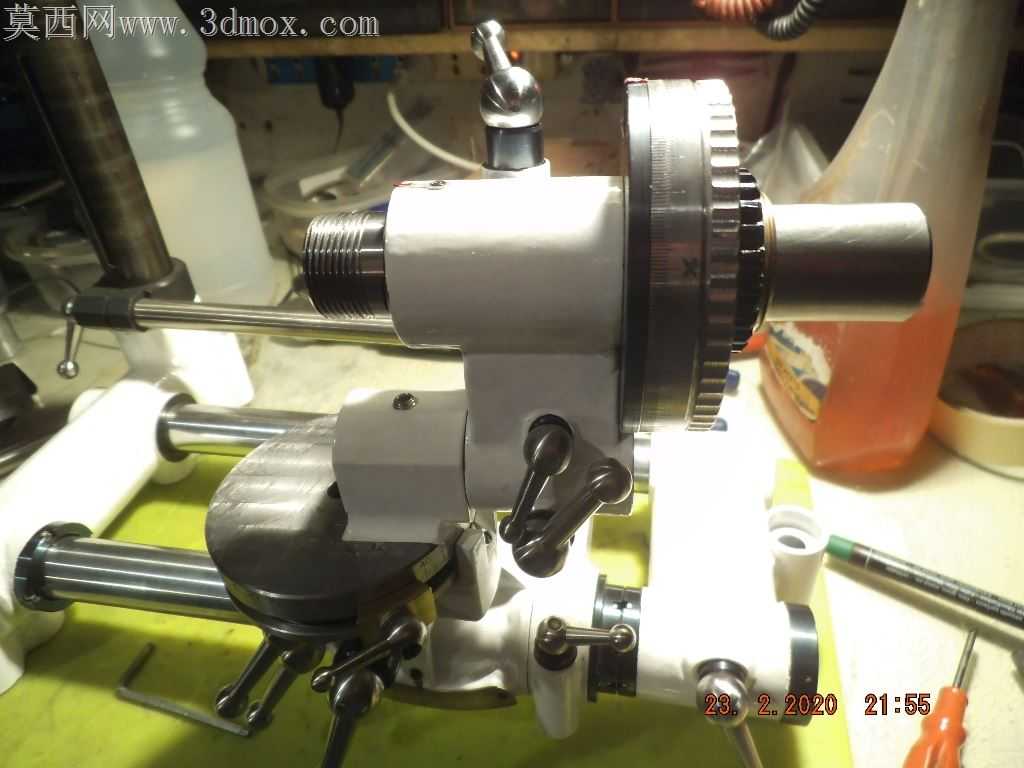

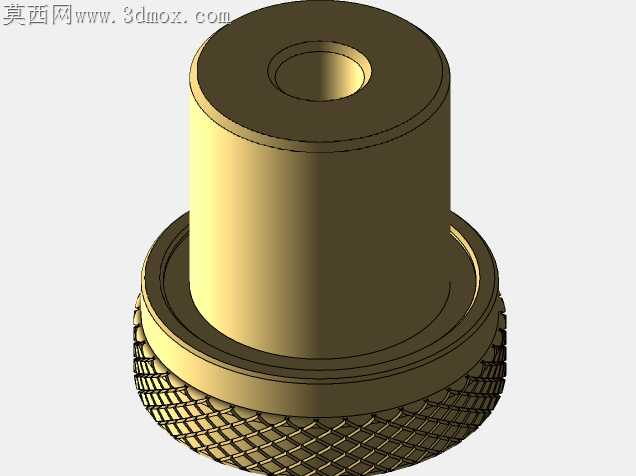

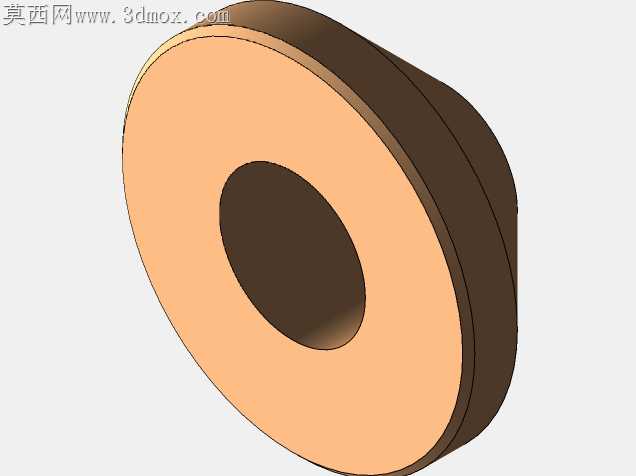

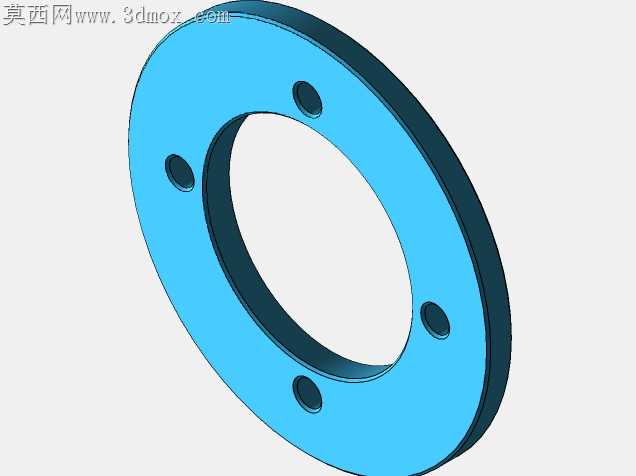

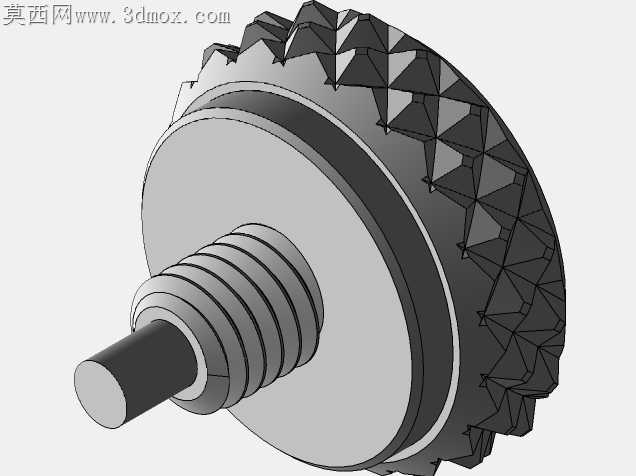

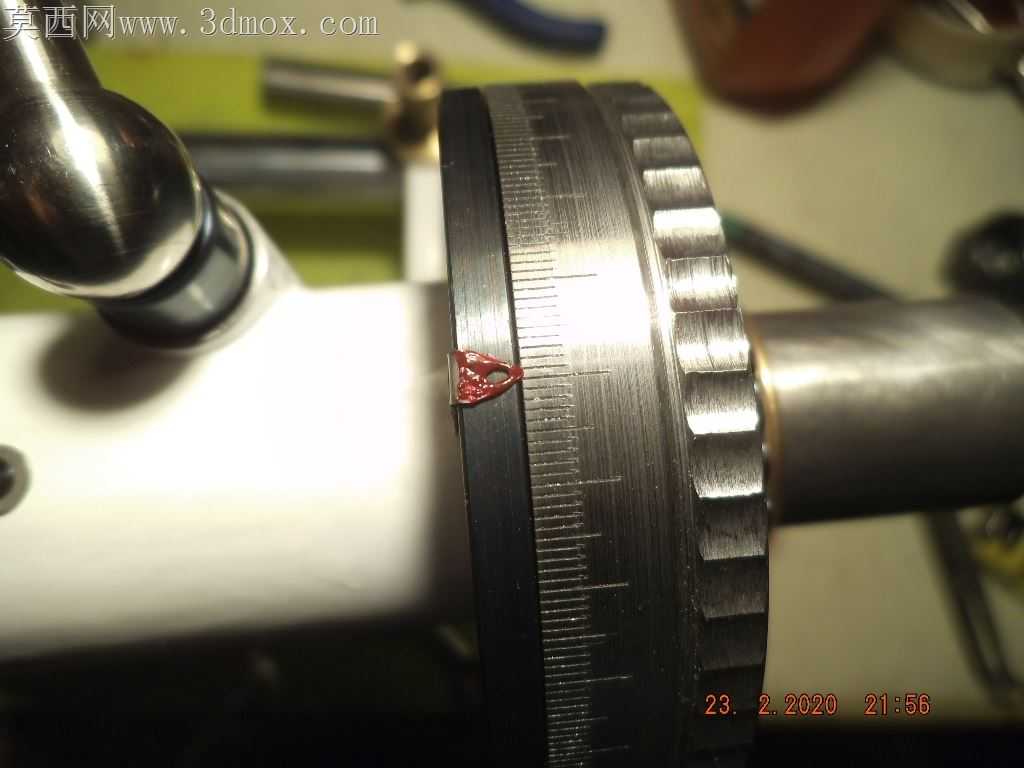

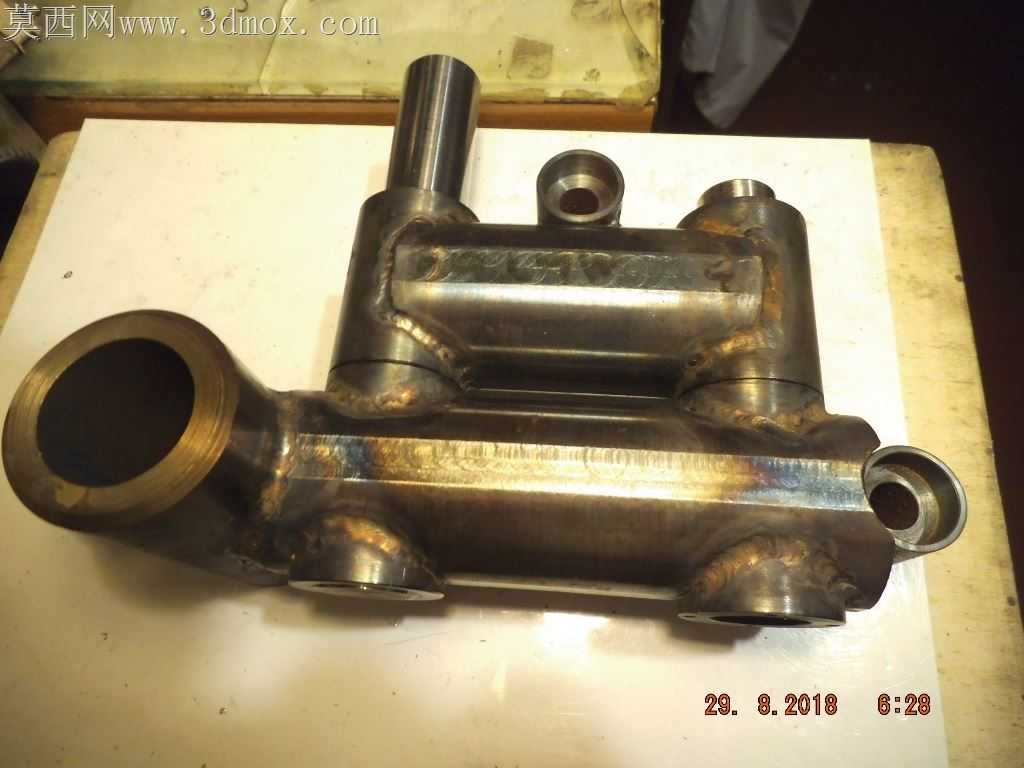

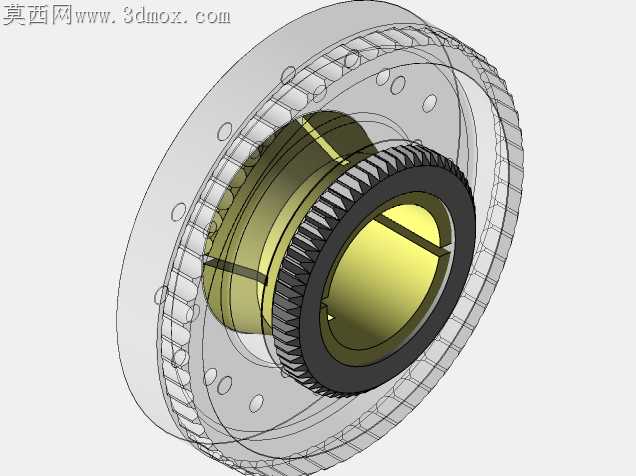

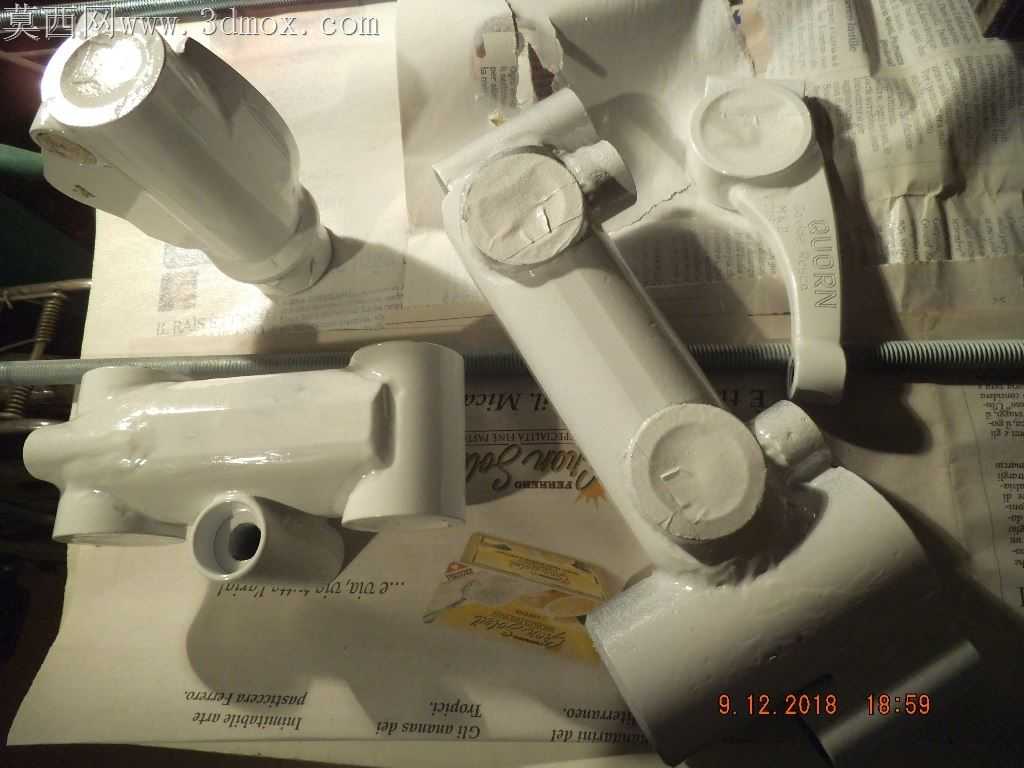

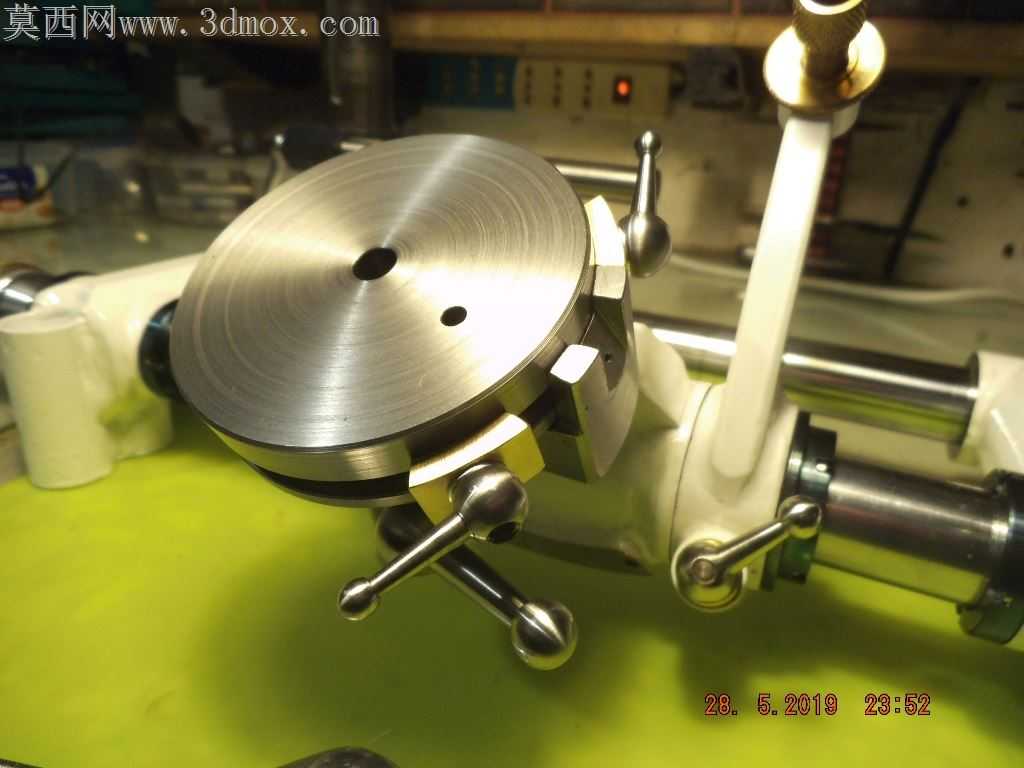

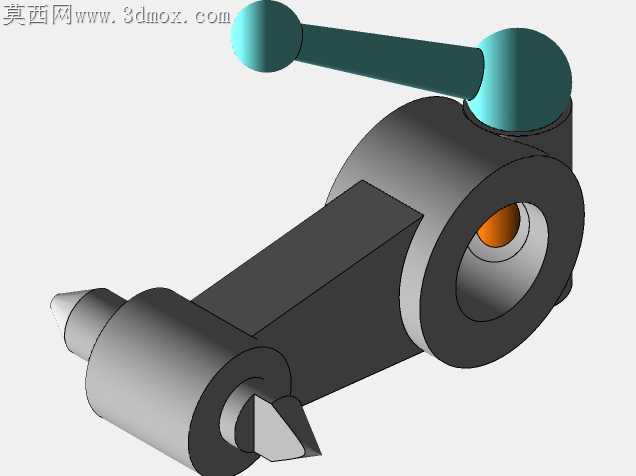

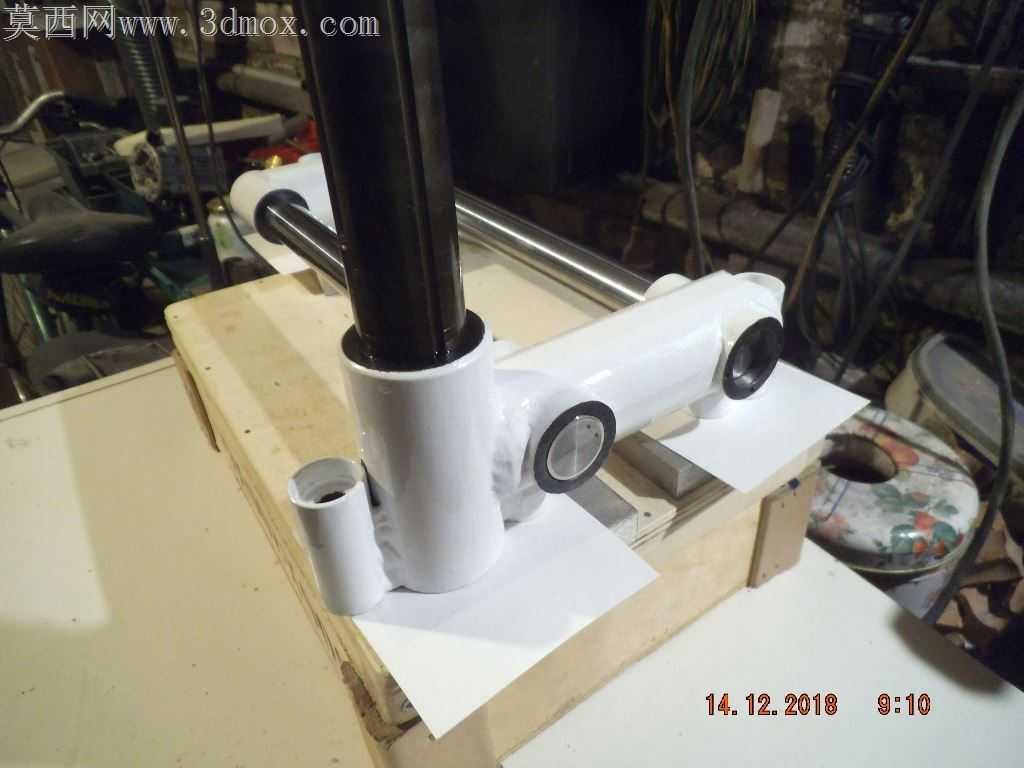

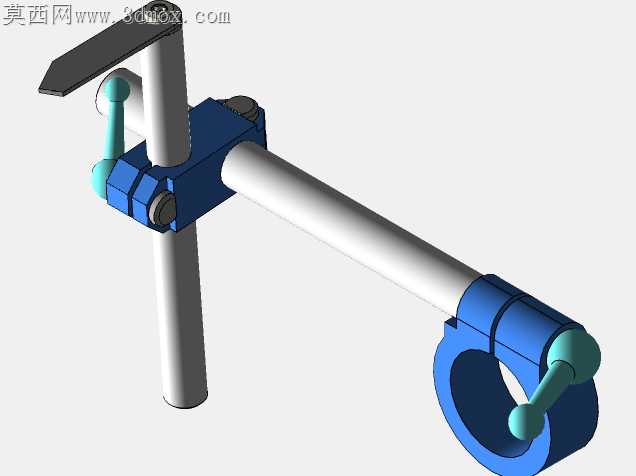

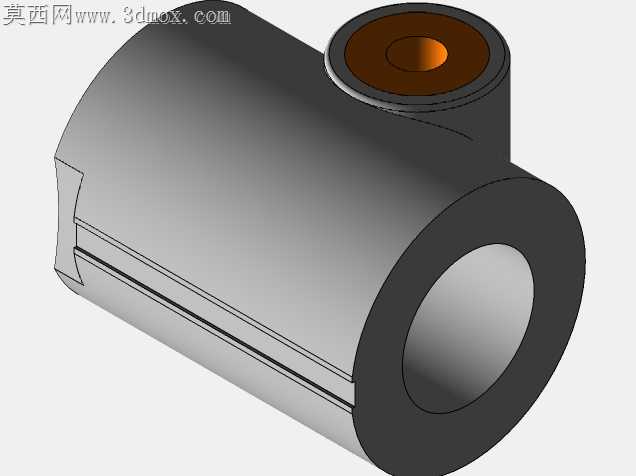

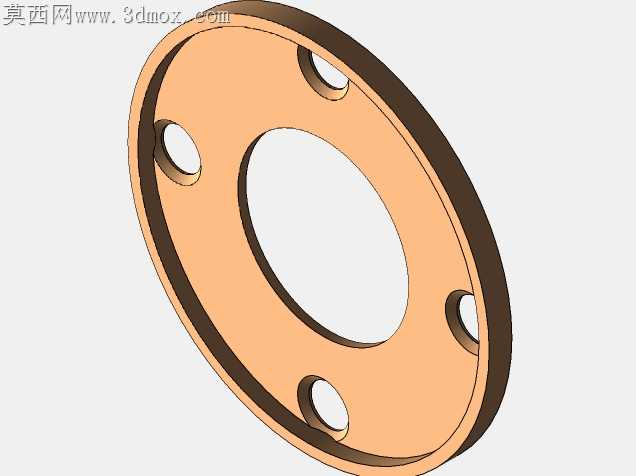

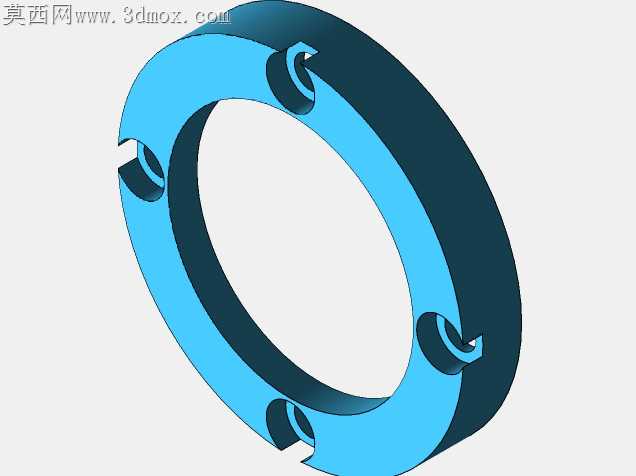

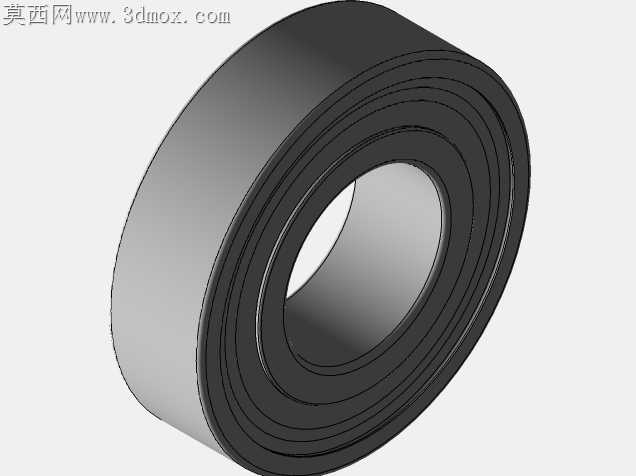

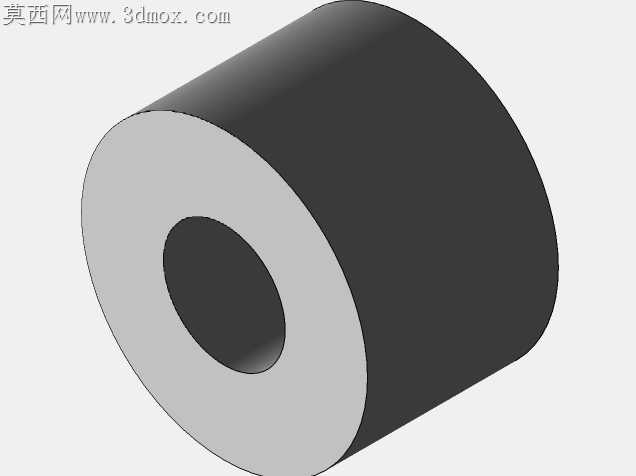

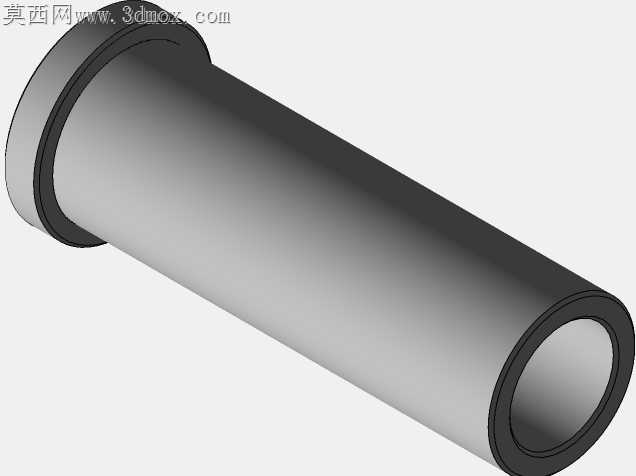

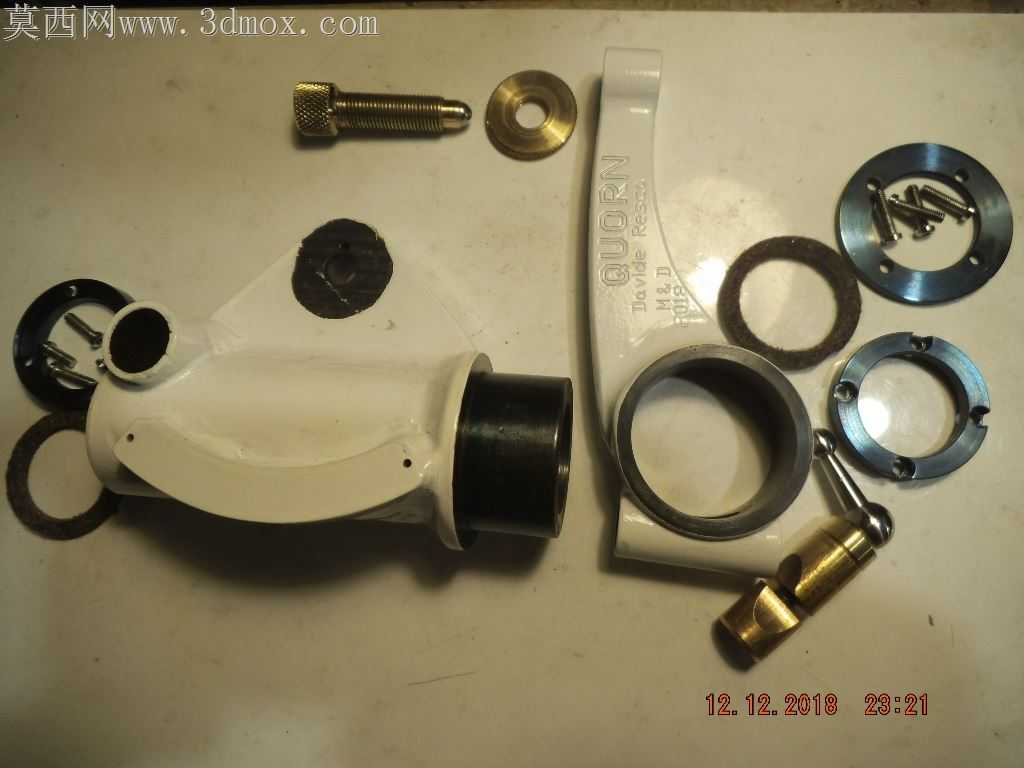

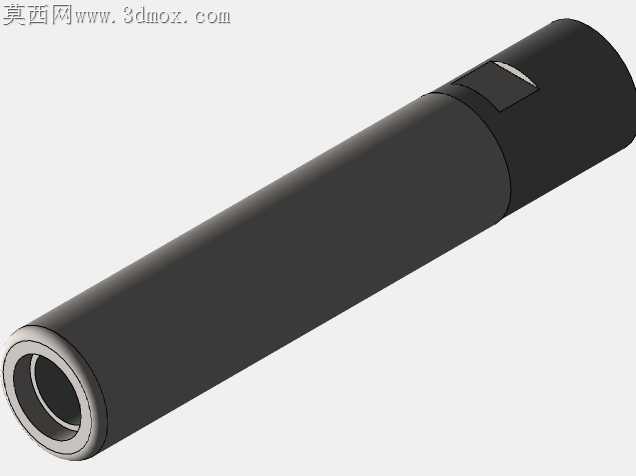

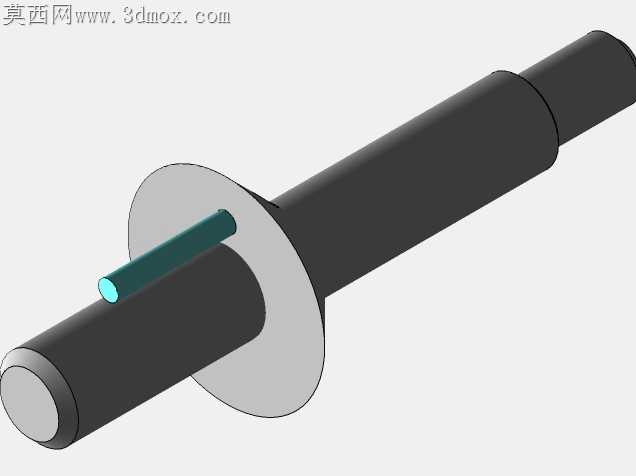

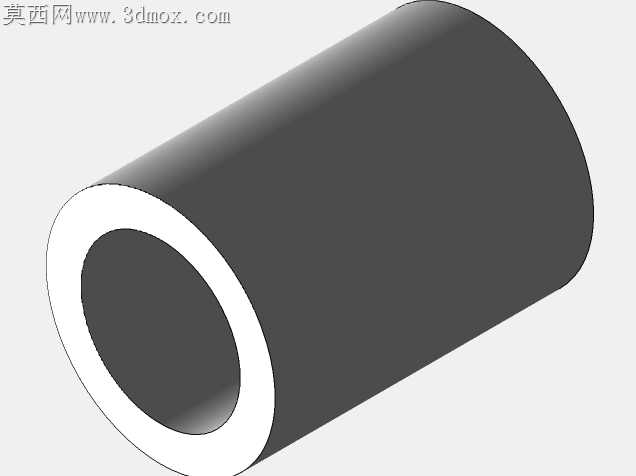

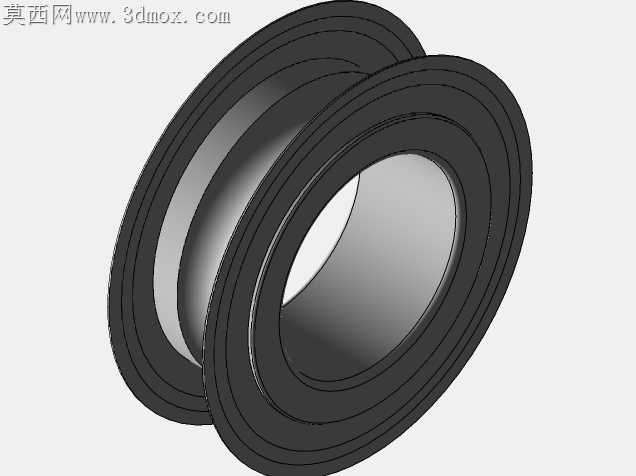

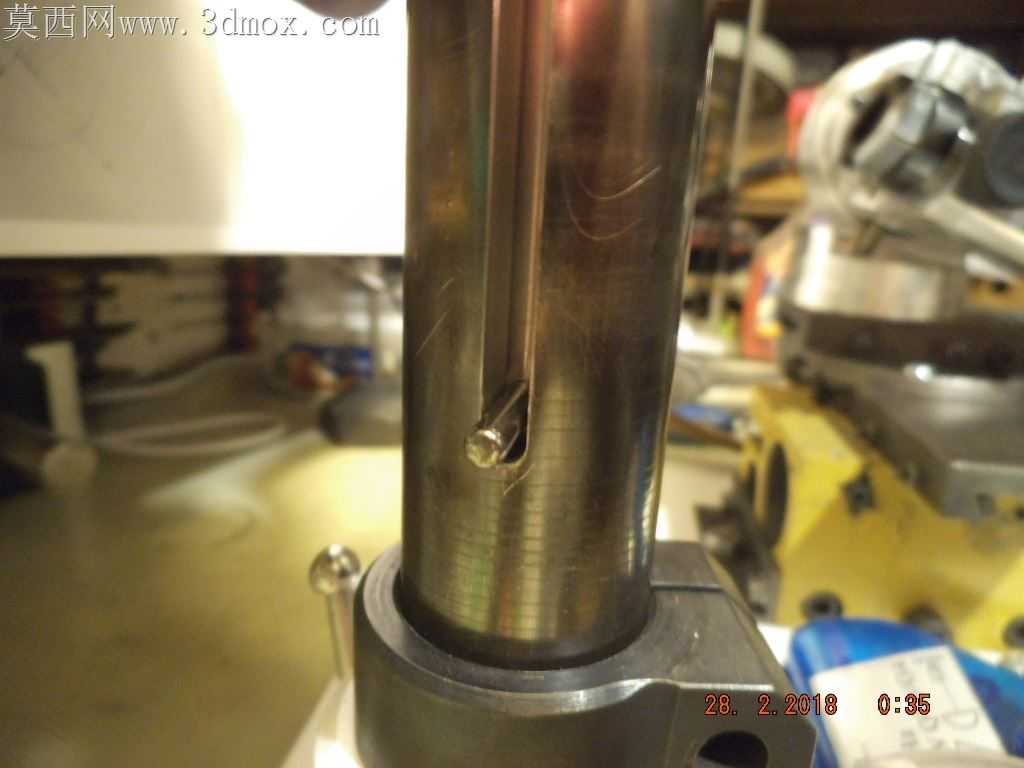

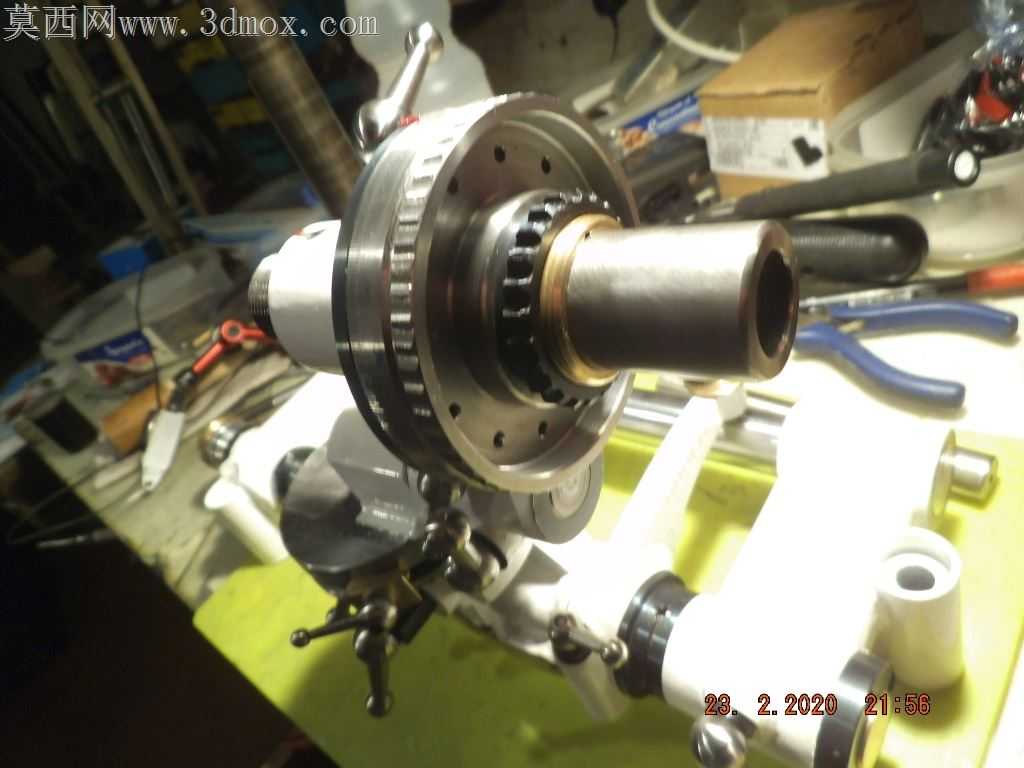

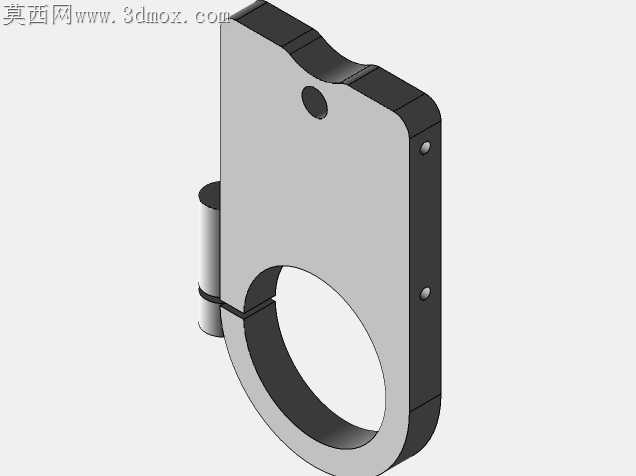

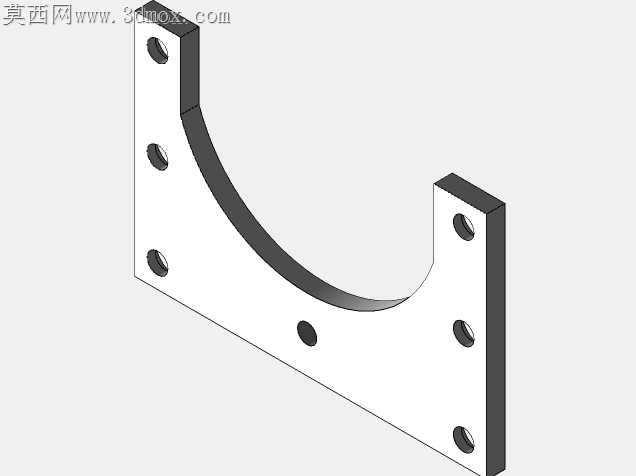

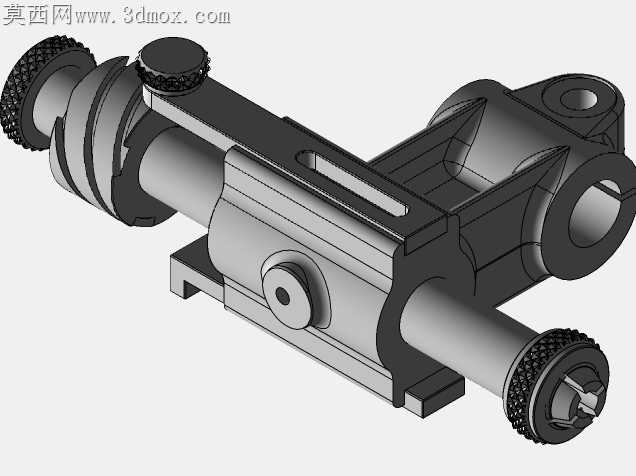

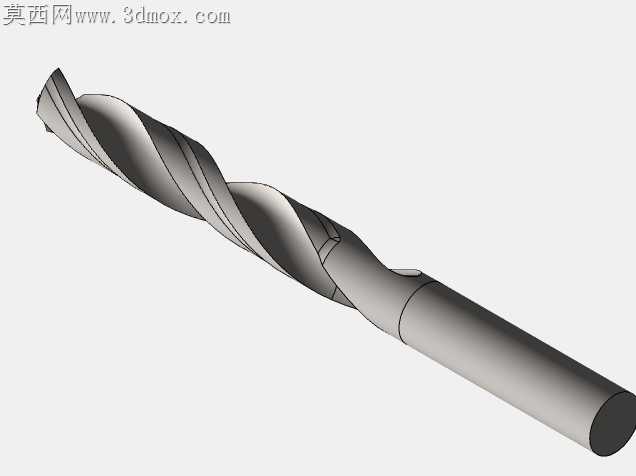

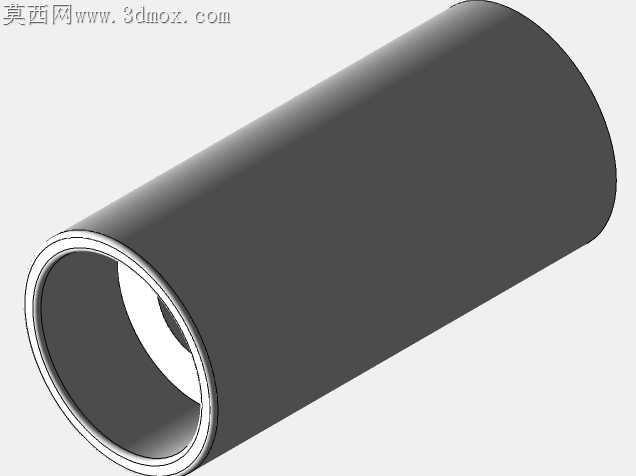

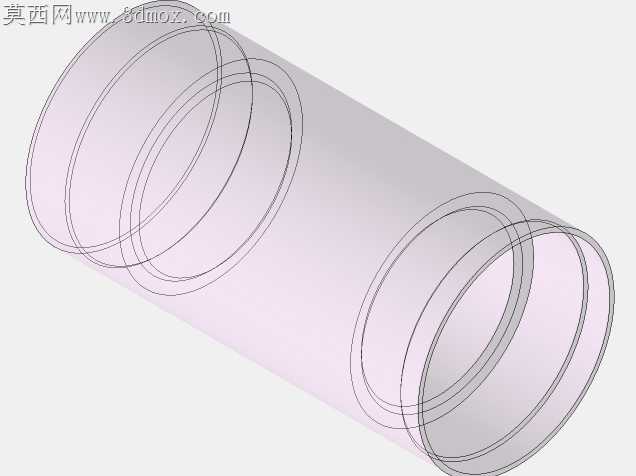

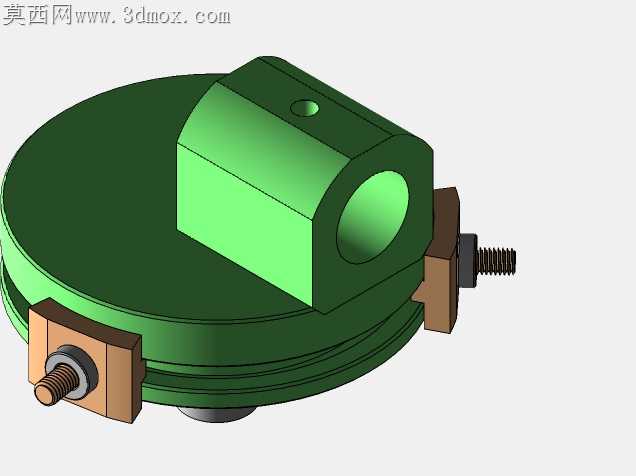

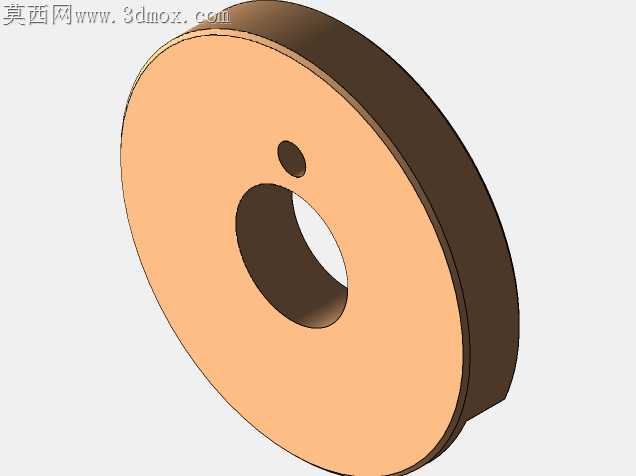

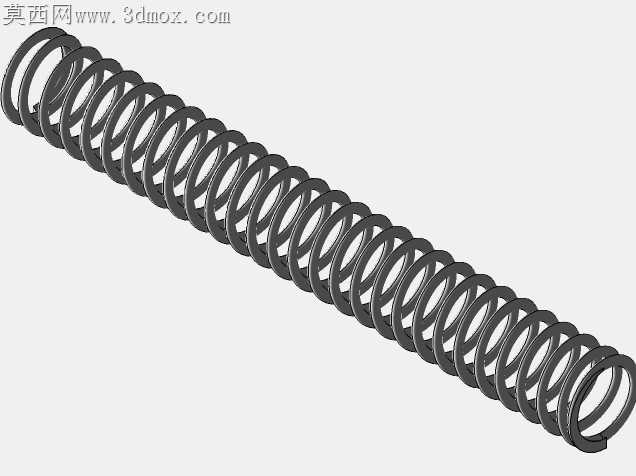

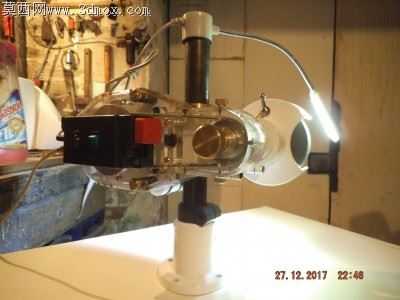

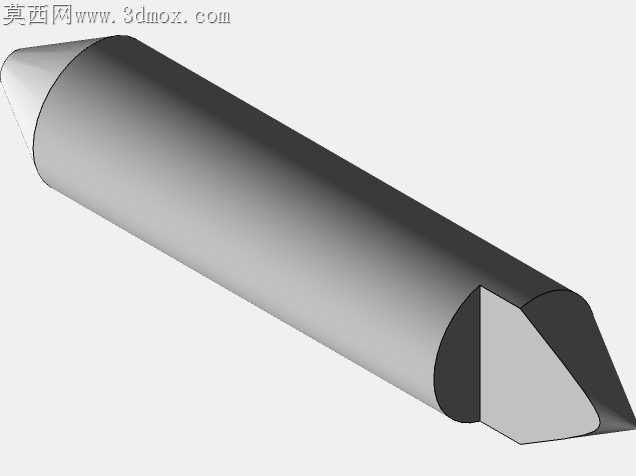

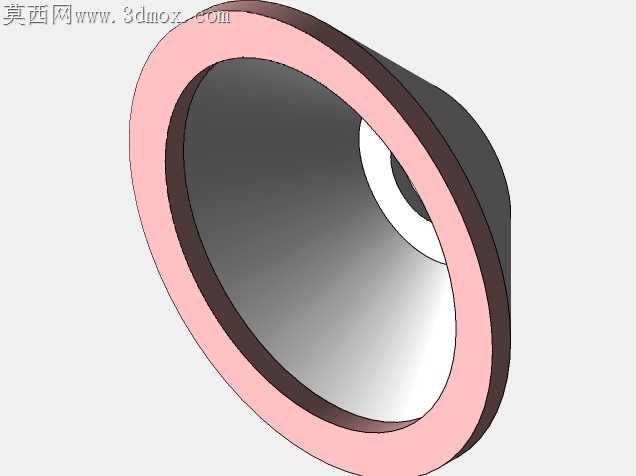

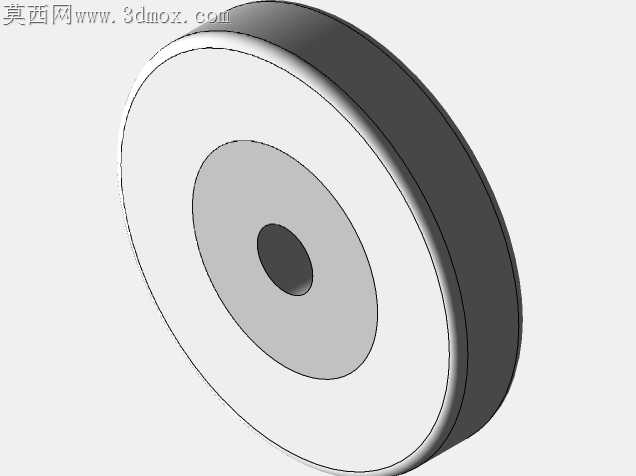

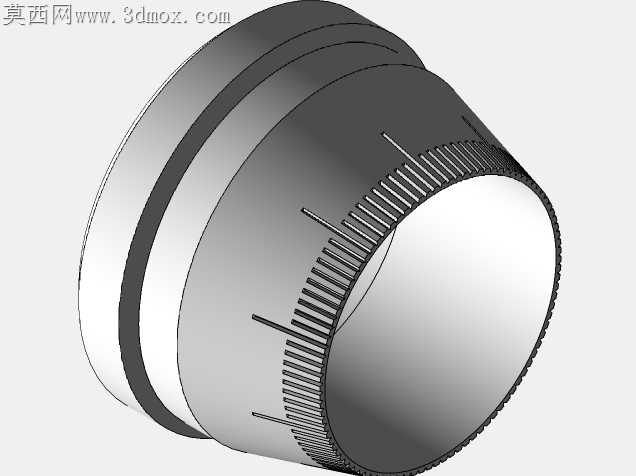

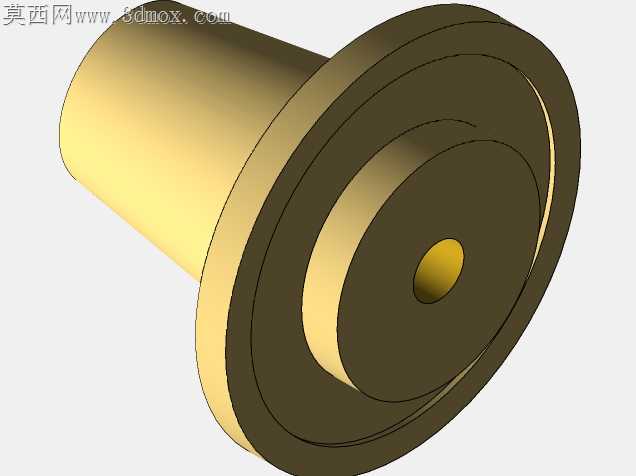

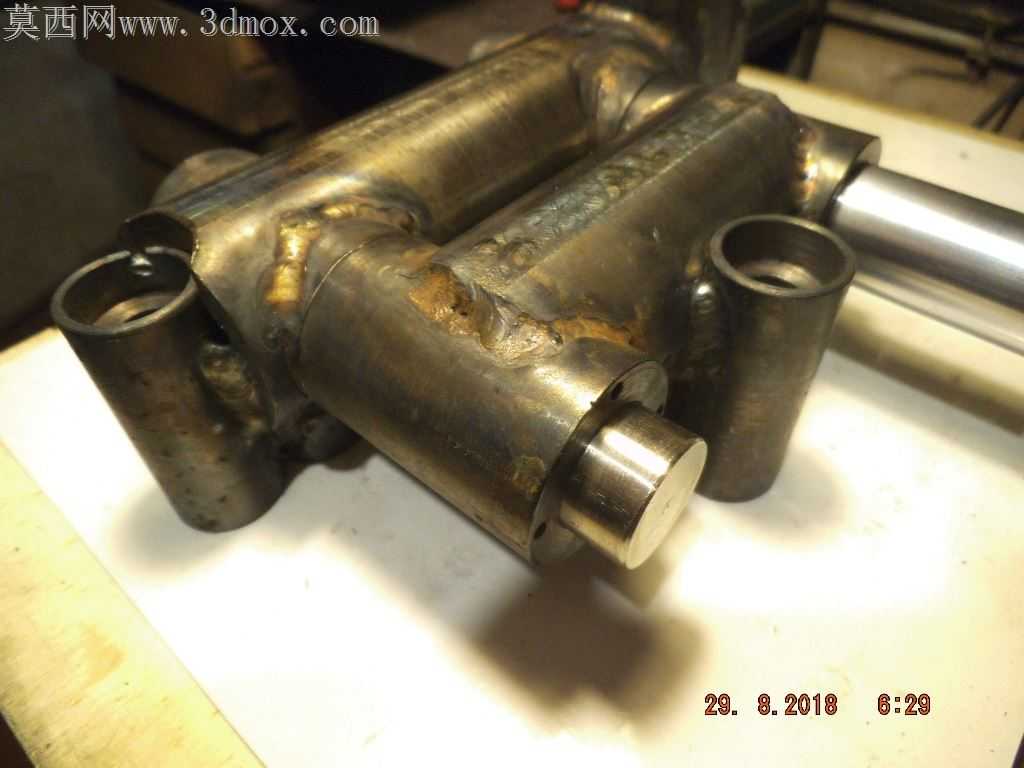

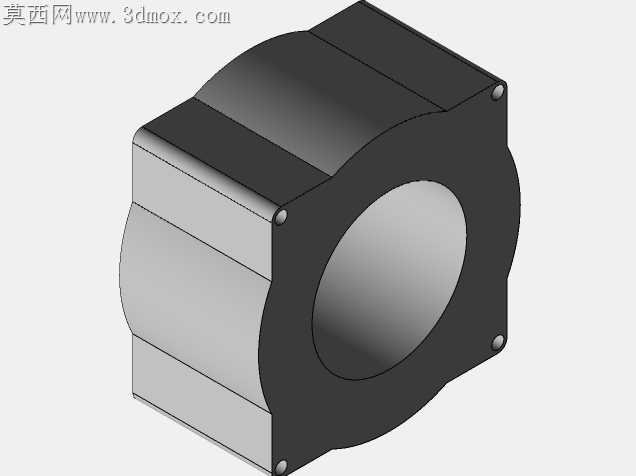

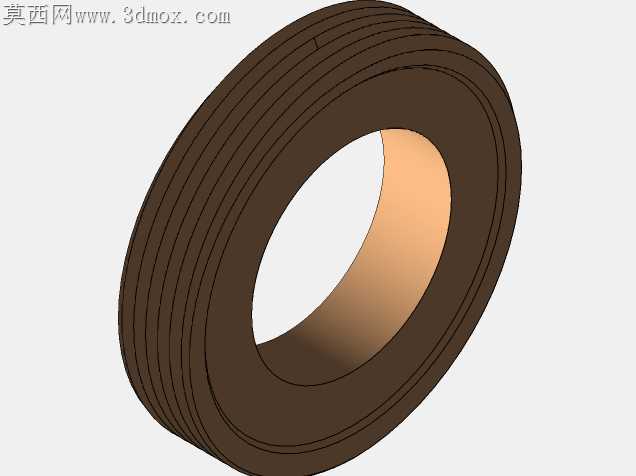

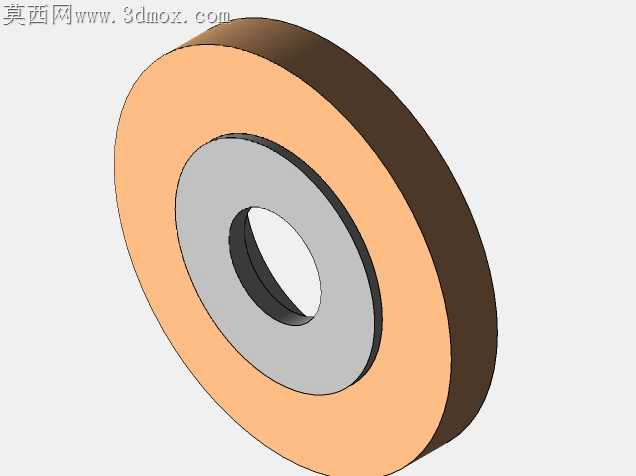

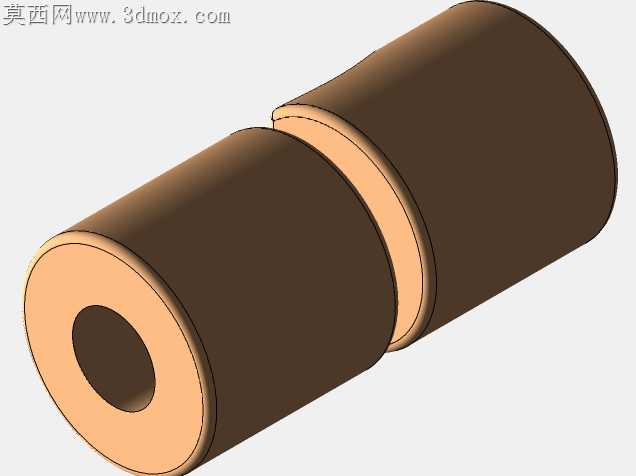

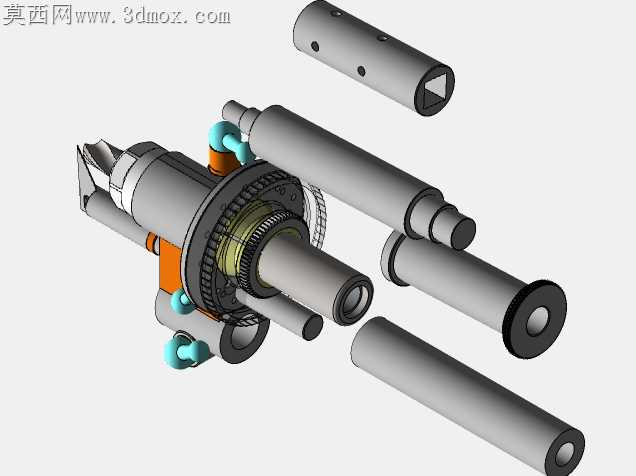

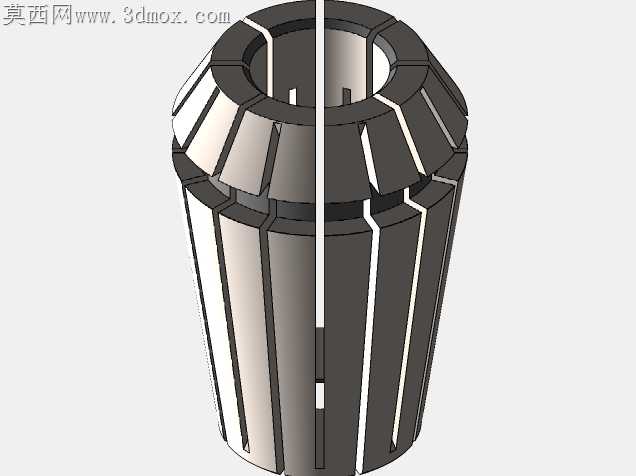

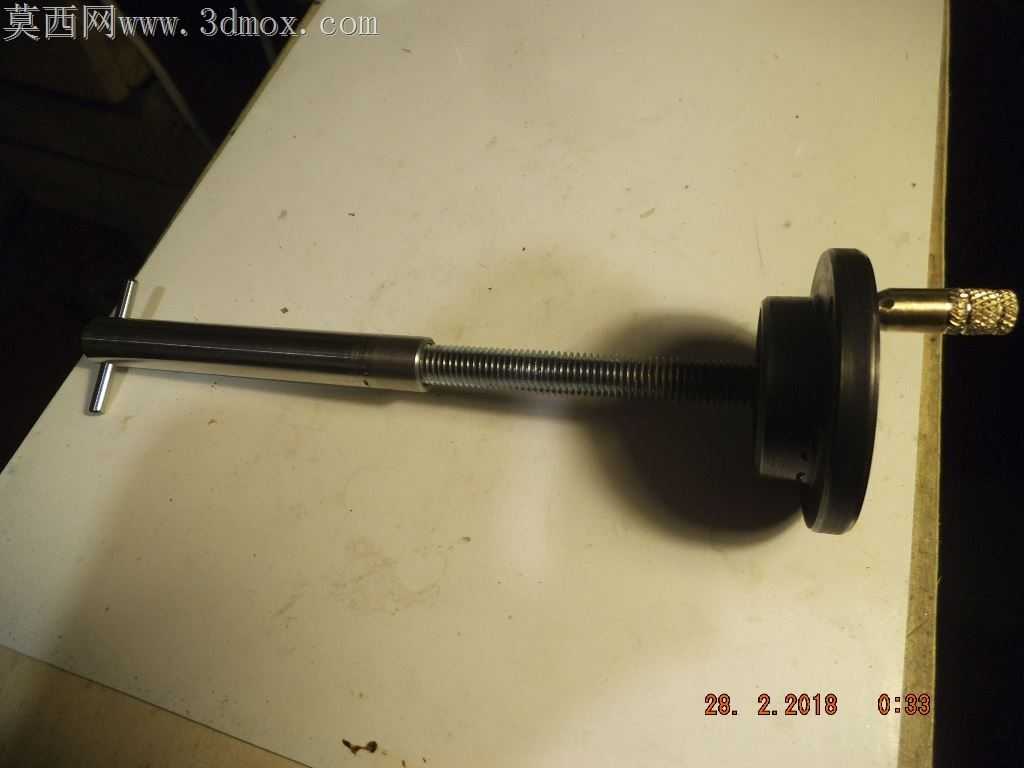

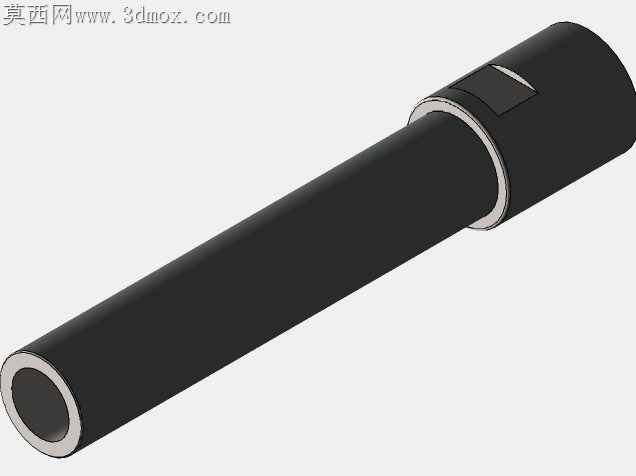

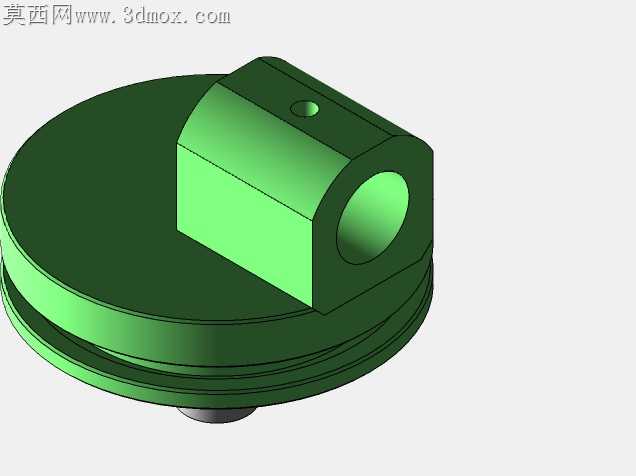

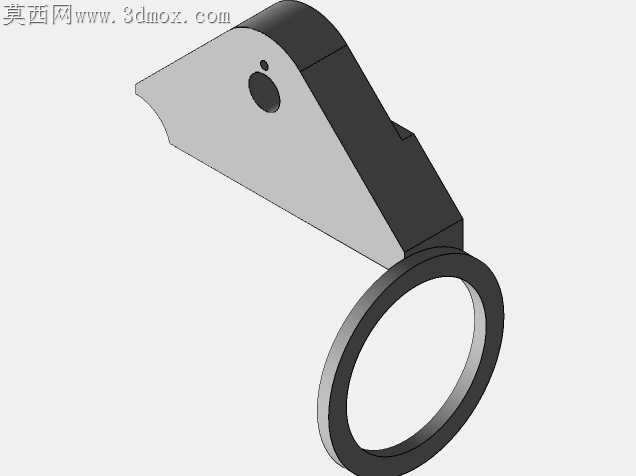

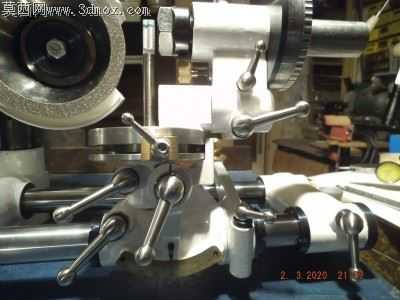

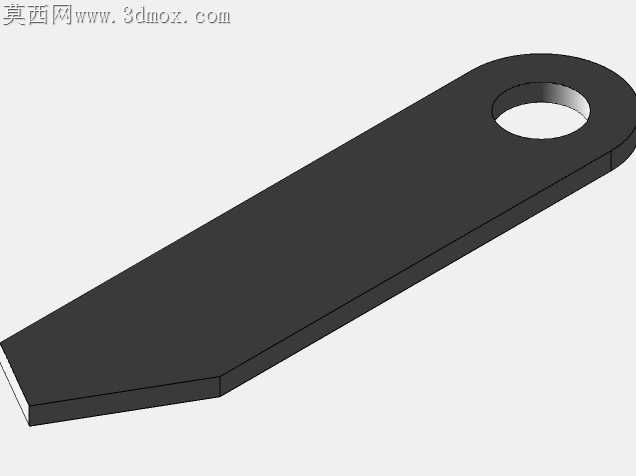

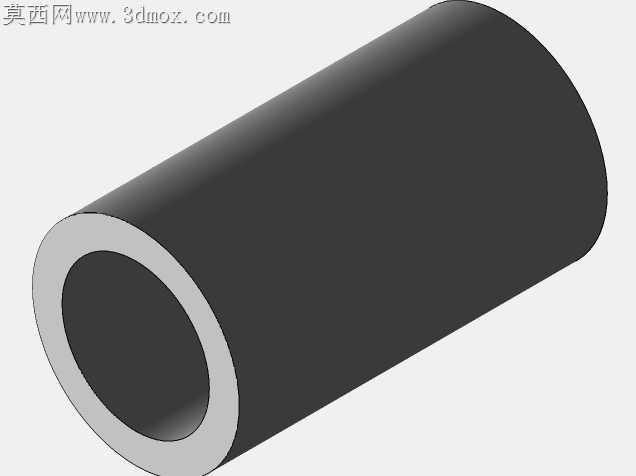

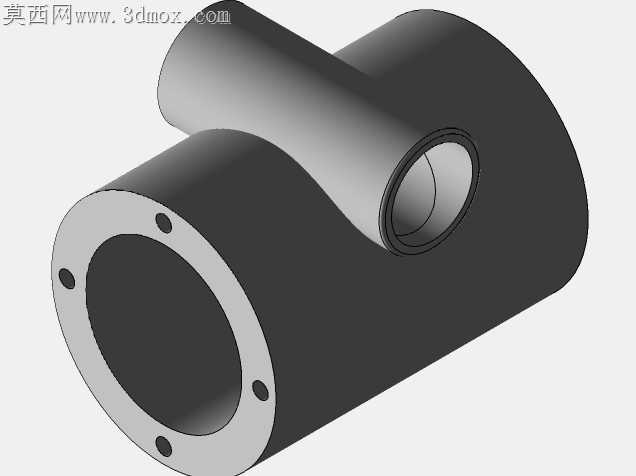

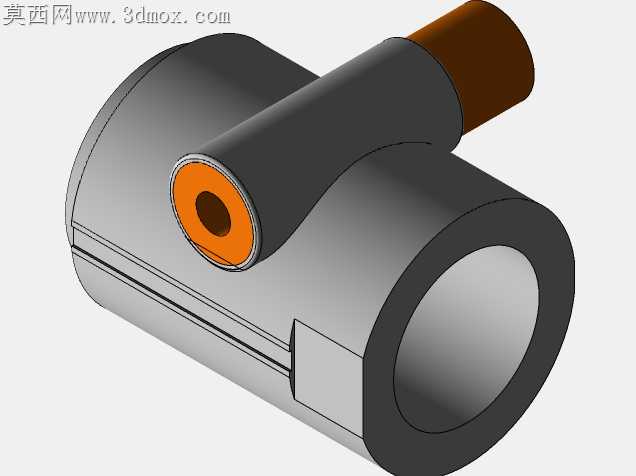

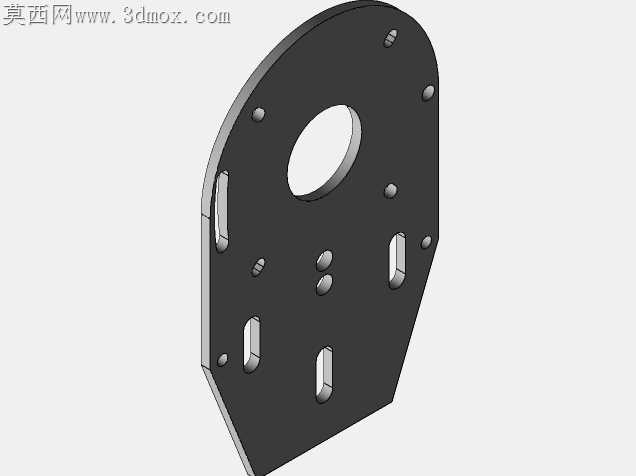

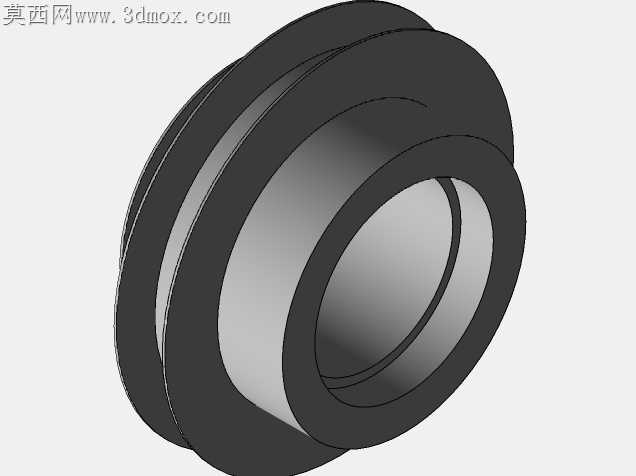

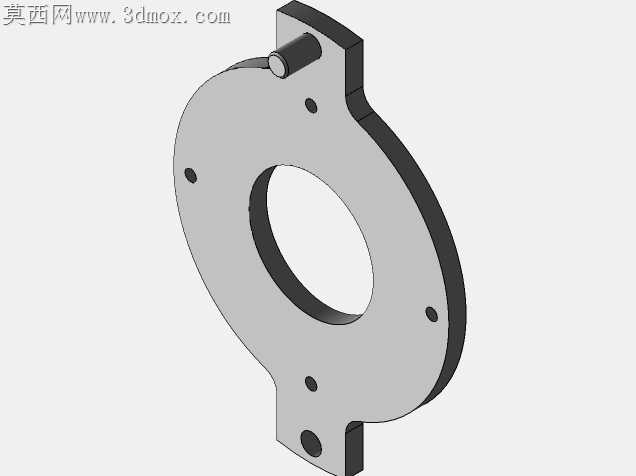

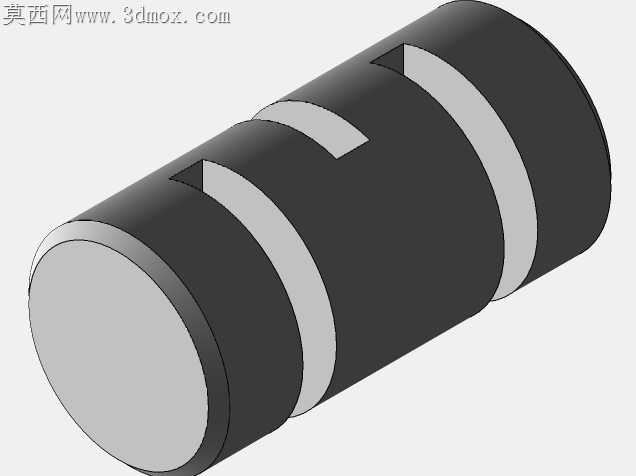

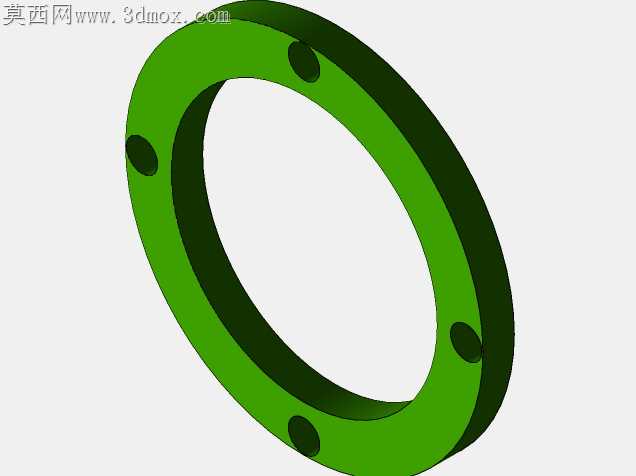

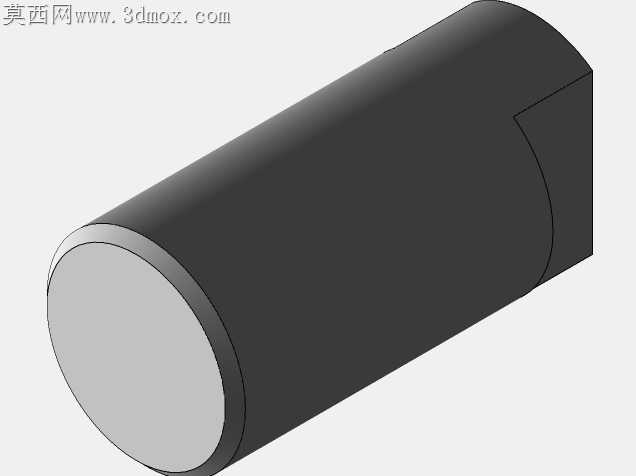

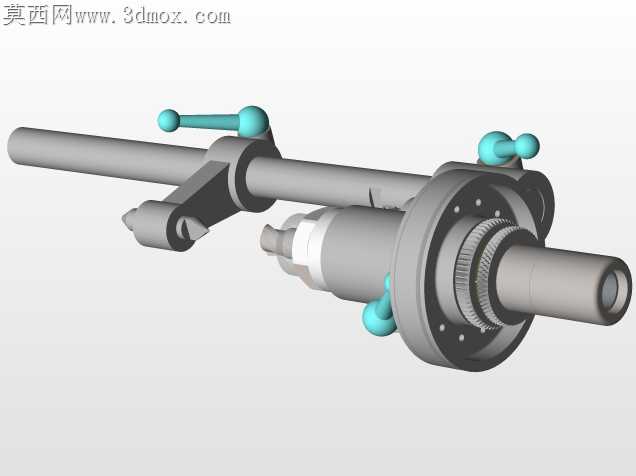

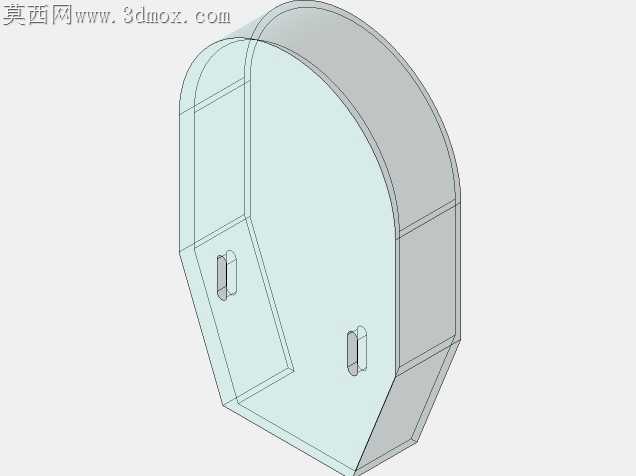

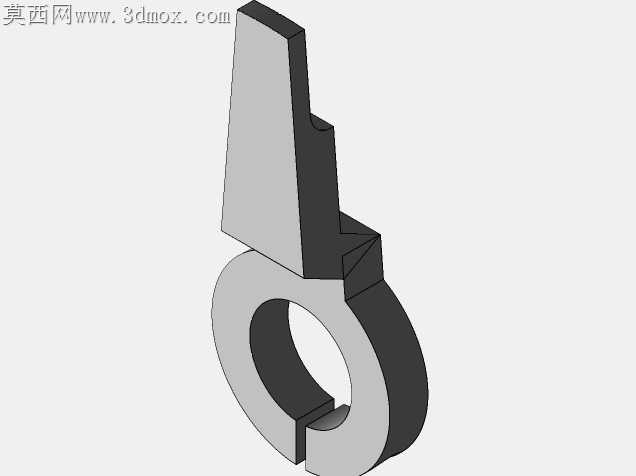

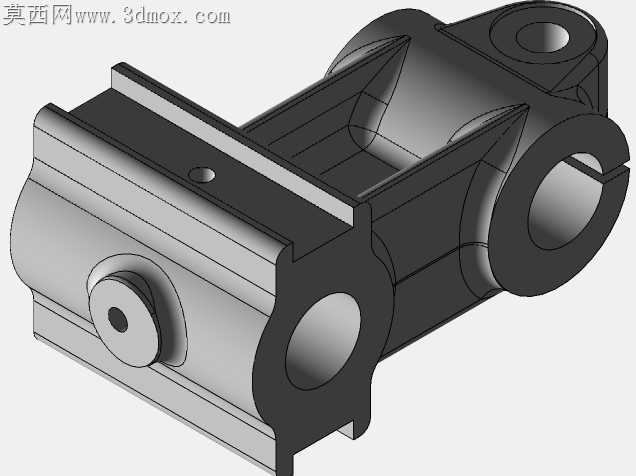

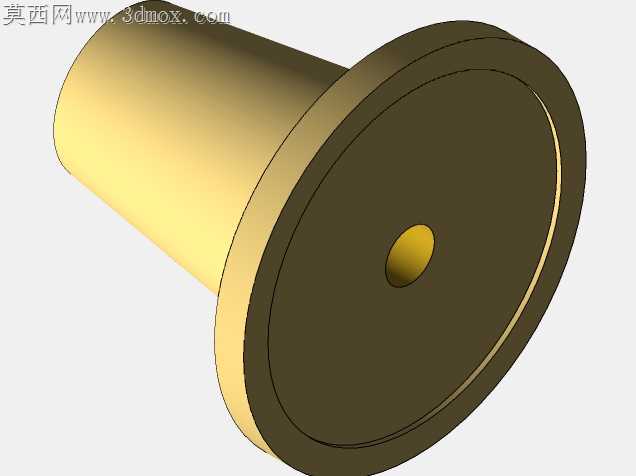

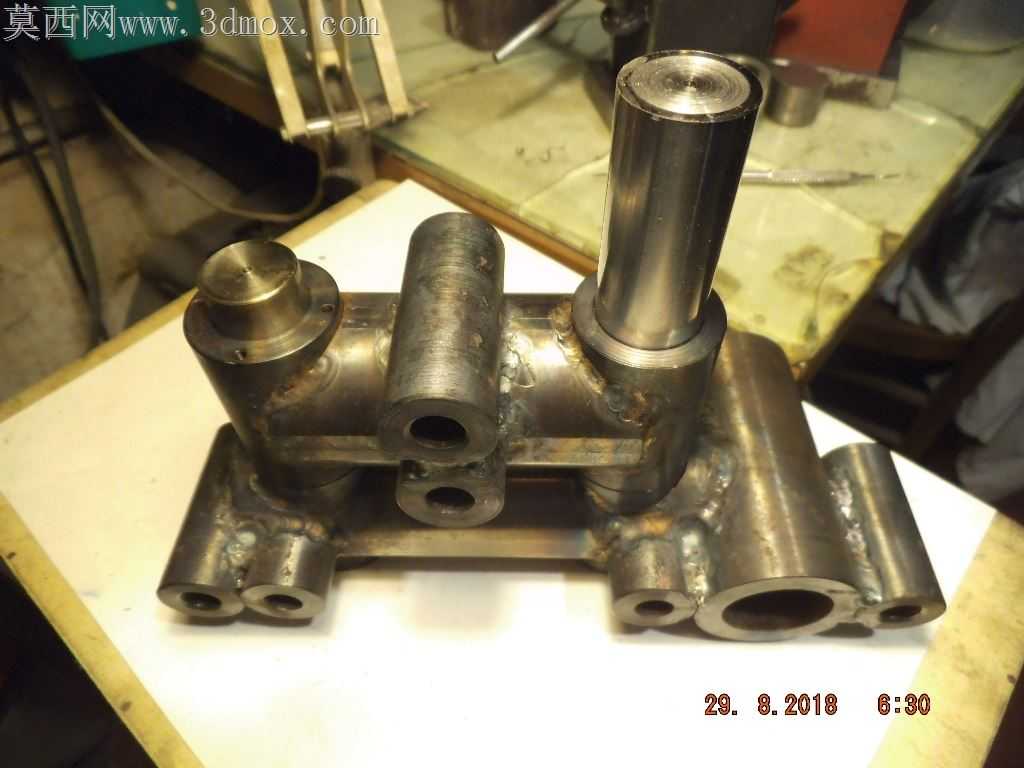

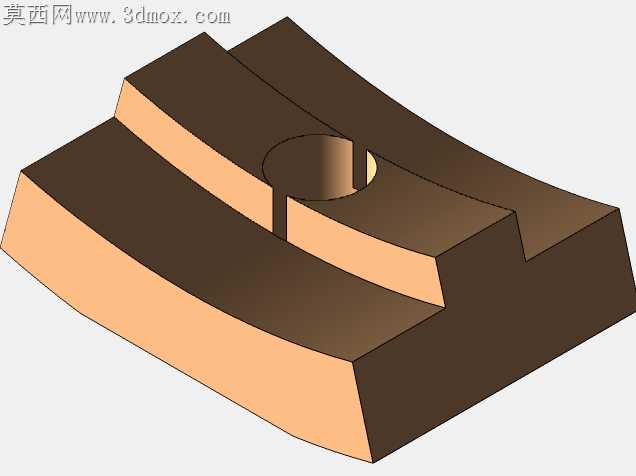

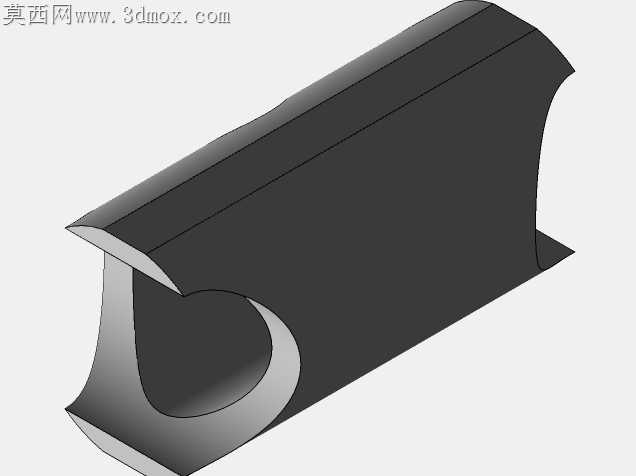

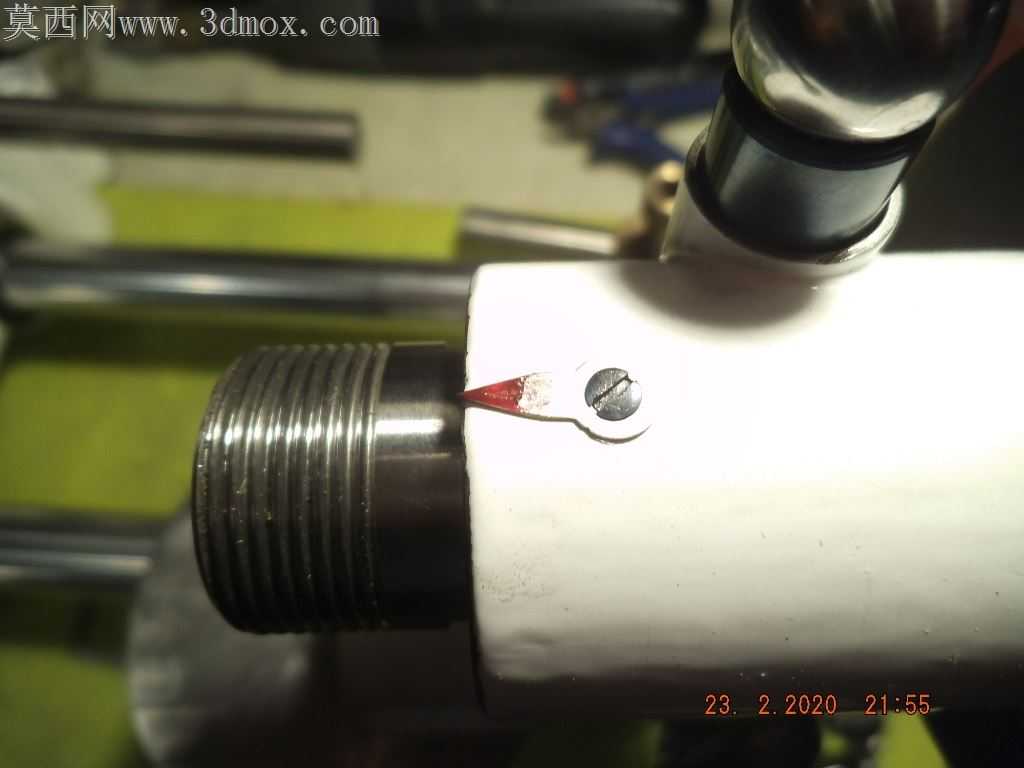

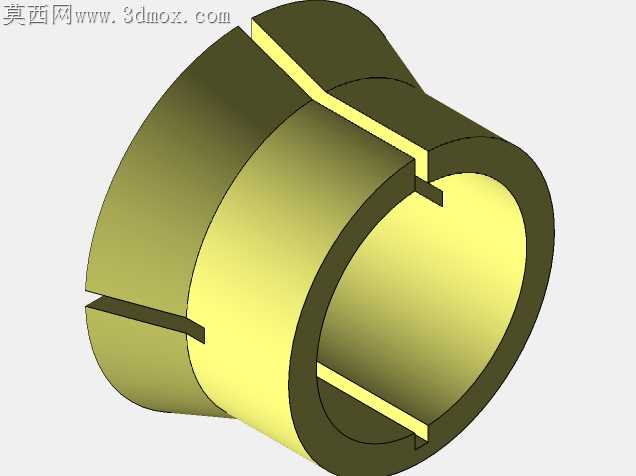

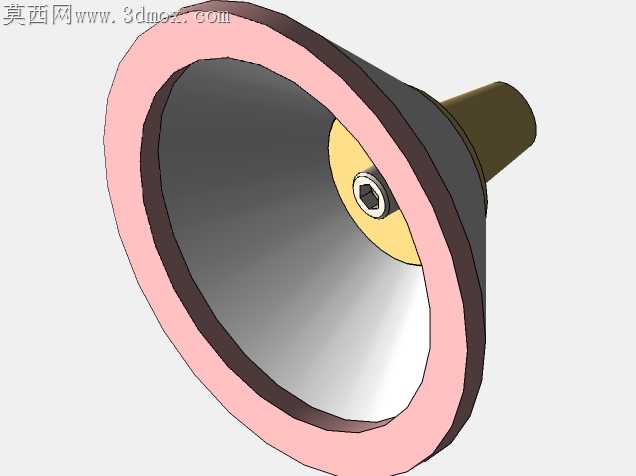

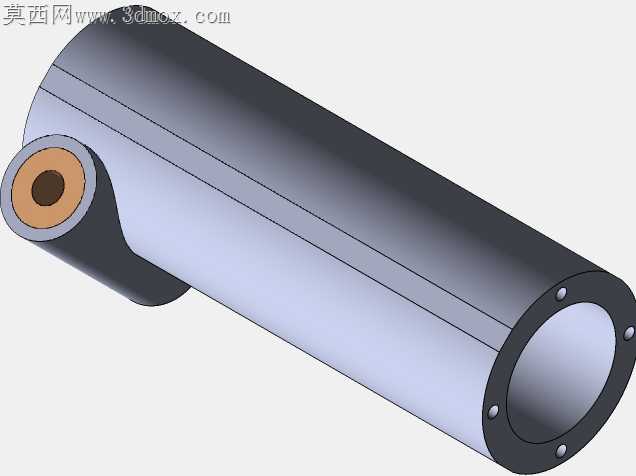

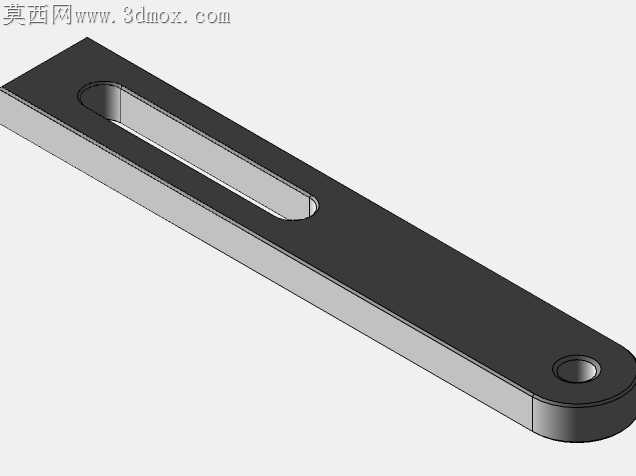

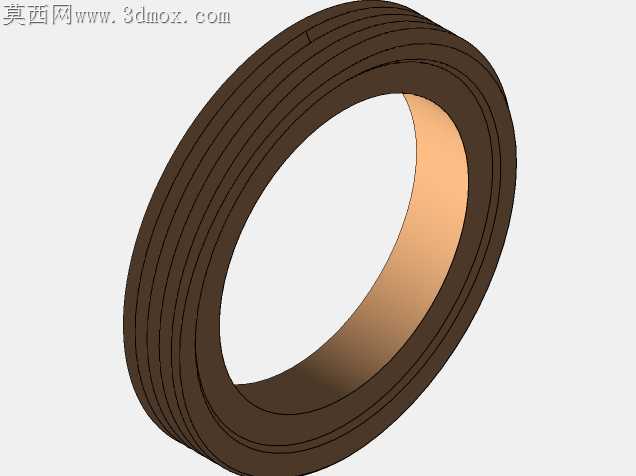

车间里小批量修磨刀具时，常碰到铸件床身磨床适配性差、改造成本高的问题，这款磨床结构完全跳开铸件依赖的常规思路，全部采用车床可加工的标准型材与自制零件拼接，从根源上降低了单件打样的加工门槛。圆头锁紧部位没有采用常见的弹性涨套结构，改用单螺钉驱动的上下滑移锁紧方案，锁紧时螺钉的顶紧力直接作用在滑移块的接触面上，没有多余的传力间隙，磨头更换时不需要额外的拆卸工具，松开螺钉就能直接取下磨头组件，转动调整角度后重新顶紧即可完成定位，反复拆装的定位重复误差能控制在0.02mm以内，完全满足普通刀具修磨的精度要求。开口式的零件锁定结构，省去了传统磨床导轨压板的复杂加工工序，所有配合面都能通过普通车床的车削、端面加工完成，不需要上坐标镗床做高精度孔位加工，小作坊的常规加工设备就能完成全部零件制作。现有结构里刀架头的快换接口预留了0.1mm的公差补偿量，后续更换不同规格的砂轮接杆时，不需要重新修磨配合面，只要在接口处垫对应厚度的紫铜皮就能消除配合间隙，不会因为长期拆装出现锁紧松动的问题。磨头主轴的连接部位采用了锥面加端面的双重定位方式，锥面承担径向的跳动约束，端面承担轴向的磨削力传递，修磨硬质合金刀具时的轴向抗力不会让主轴出现窜动，磨削出来的刀具后刀面粗糙度能稳定达到Ra1.6，不需要后续额外的油石研磨工序。床身的拼接部位全部采用内六角螺钉沉头安装，没有突出的磕碰棱角，日常清理磨削碎屑时不会勾住棉纱，沉头孔的加工公差放宽到0.2mm，装配时能通过螺钉的微调抵消零件的加工误差，不需要专门做配磨工序。调节手轮的滚花部位采用了直纹滚花设计，手上沾有磨削液时也能稳定转动调节，不会出现打滑脱手的情况，手轮和调节螺杆的连接部位采用了圆柱销防转，长期正反转调节也不会出现松脱。整个结构没有复杂的曲面零件，所有回转体零件都能在普通车床上一次装夹完成加工，板类零件的外形通过铣床或者线切割就能成型，没有需要五轴加工的特殊结构，不管是用于职校金工实训的拆装教学，还是小型加工车间自制刀具修磨设备，都能直接参考这套结构落地，不需要做大幅的工艺调整。
