内燃机活塞剖视结构三维建模练习作品

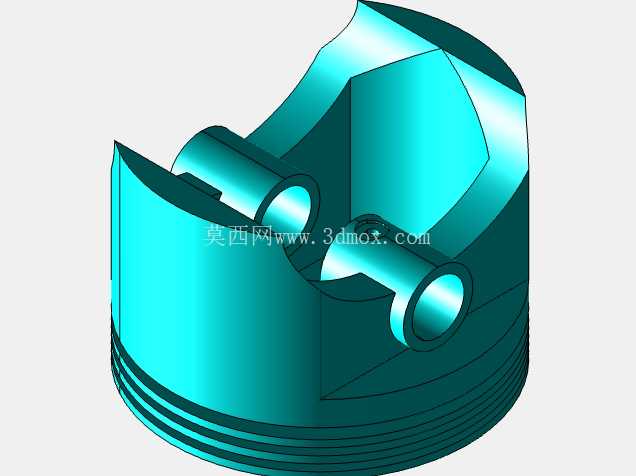

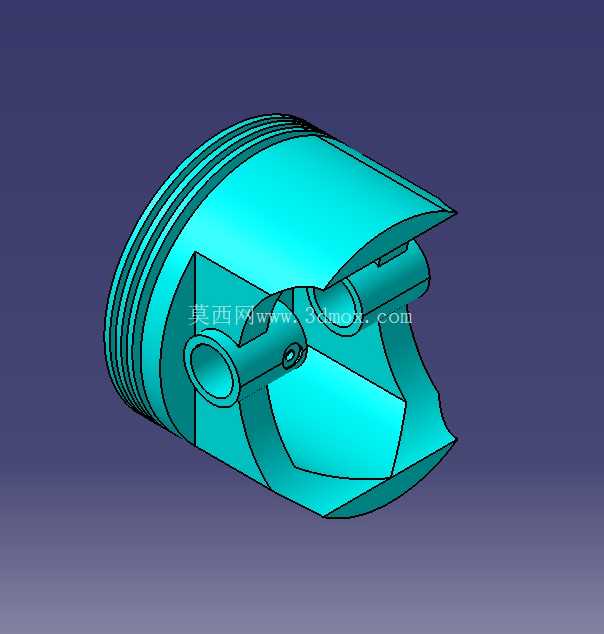

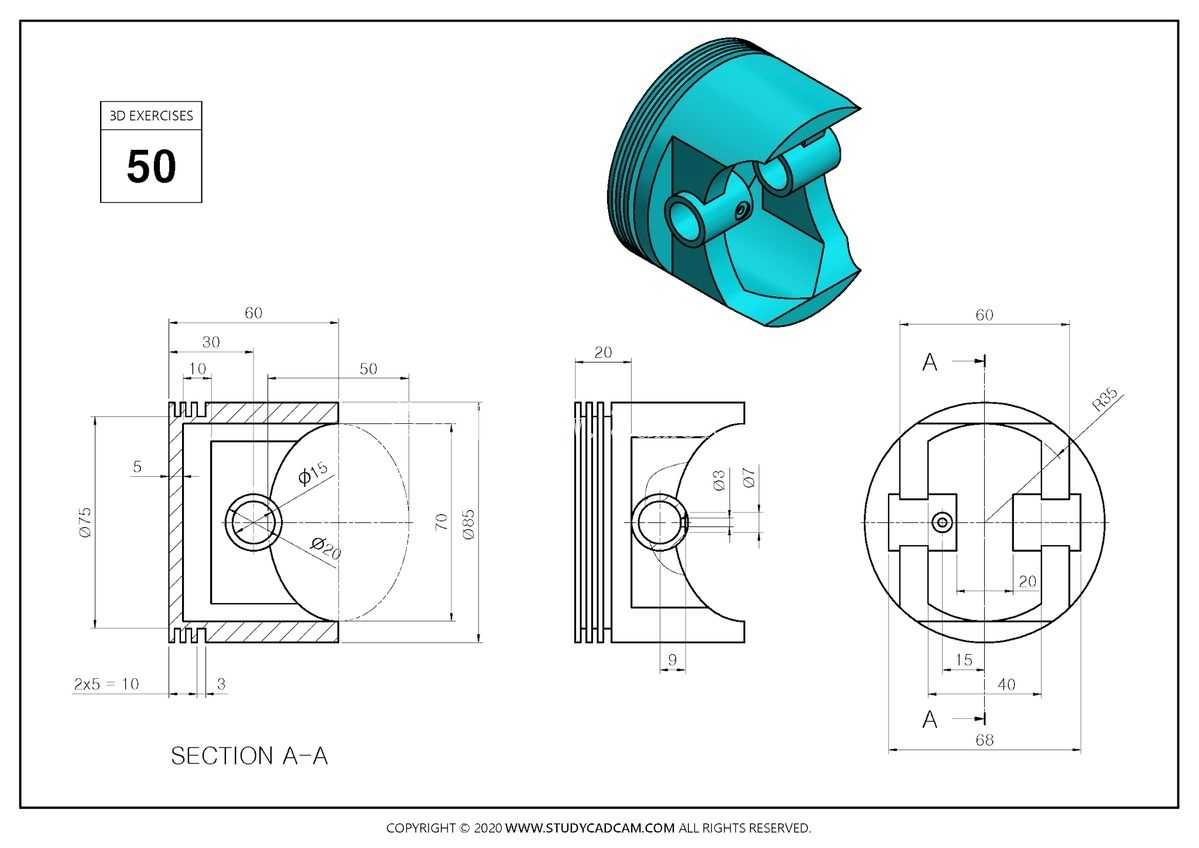

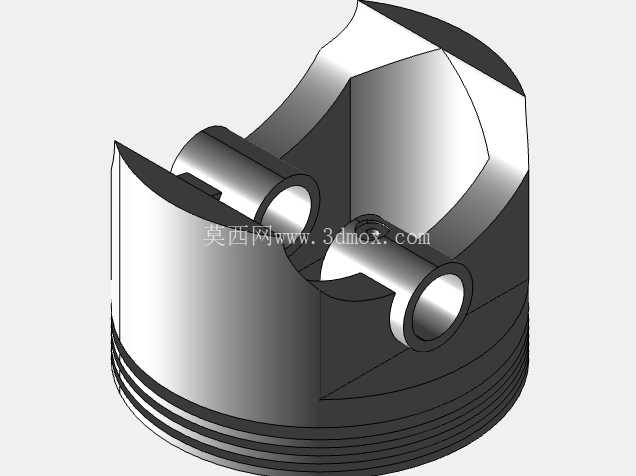

　　本次建模的活塞构件，是往复式内燃机动力转换单元的核心运动部件，在实际整机运行中承担着将燃烧室内燃气爆发压力传递给连杆、最终带动曲轴输出旋转动力的核心作用，同时配合活塞环组完成燃烧室密封、热量传导的功能，直接决定内燃机的动力输出效率、运行可靠性与服役寿命。从结构设计逻辑来看，模型采用半剖展示形式，将内部销座结构、裙部型面、环槽区域的细节完整呈现，方便建模学习者理解活塞各部位的功能对应关系。

　　顶部的环槽区域共设置多道环位，分别对应气环与油环的安装位置，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁面多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标，环槽的宽度、深度公差直接影响活塞环的密封效果与使用寿命，建模过程中需要严格匹配环件的截面尺寸，预留合理的热膨胀间隙，避免工作状态下热胀卡滞。内部的销座结构是活塞与活塞销的连接部位，采用对称分布的凸台结构，搭配加强筋与活塞顶部、裙部过渡连接，能够将活塞顶部承受的燃气压力均匀传递到活塞销上，避免局部应力集中造成销座开裂，销孔的同轴度、圆柱度公差是该部位的核心控制指标，直接影响活塞销的转动灵活性与受力均匀性。

　　裙部结构是活塞在气缸内的导向支撑部位，建模时还原了活塞裙部的型面特征，工作状态下裙部会承受侧推力，保证活塞往复运动的直线性，避免出现敲缸、偏磨问题，裙部的外形设计需要考虑热变形后的型面变化，常温下的型面需要预留热变形补偿量，保证工作温度下裙部与气缸壁的配合间隙均匀。从安装边界来看，该活塞的外径尺寸需要与对应气缸的内径匹配，活塞销孔的直径需要与选配的活塞销外径匹配，顶部燃烧室的形状需要与对应内燃机的气道、喷油位置匹配，整体高度需要满足上止点、下止点的行程要求，避免运动过程中与气门、气缸盖发生运动干涉。

　　在实际工程应用中，这类活塞广泛应用于小排量通用汽油机、摩托车发动机、小型通用动力设备的内燃机上，不同的使用场景会对活塞的材质、表面处理、结构细节做针对性调整，比如高负荷动力会在销孔部位镶嵌铜套提升耐磨性能，高转速机型会对活塞做轻量化处理降低往复运动惯量。建模过程中需要重点处理各部位的过渡圆角，避免尖锐棱角造成应力集中，同时要保证各结构的壁厚均匀，避免铸造过程中出现缩孔、缩松缺陷，剖视结构的建模需要准确还原内部结构的相对位置，帮助学习者理解活塞内部的力传递路径，掌握动力类核心零部件的建模思路，为后续的整机装配、运动仿真、有限元受力分析打下准确的模型基础。
