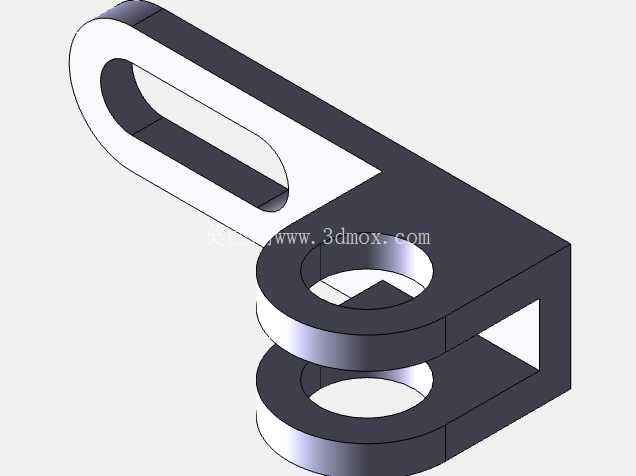

带长槽安装位的双环铰接连接构件

　　这类带长槽安装位的双环铰接连接构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆调节机构中应用十分广泛，核心作用是实现两个运动部件之间的铰接传动，同时通过长槽结构提供一定范围内的安装位置调节余量，抵消装配过程中的累计误差，适配不同工位的行程调整需求。从结构功能来看，构件一端的双环同轴铰接位，是用来穿装铰接销轴的，两个平行的环形凸台中间预留的间隙，刚好可以容纳配套的连杆叉耳，销轴穿入后可以实现两个部件之间的相对转动，转动副的间隙控制在0.02mm到0.05mm之间，既保证转动灵活无卡滞，又不会因为间隙过大产生传动冲击，适合低速往复摆动的传动场景，比如输送线上的挡料机构摆动臂、工装夹具的压紧臂铰接位都能用到这类结构。

　　另一端的长条形安装槽，是整个构件的固定调节端，长槽的长度方向对应安装位置的调节方向，安装时螺栓穿过长槽将构件固定在设备基座上，不需要完全拆卸螺栓就可以沿着长槽方向调整构件的固定位置，调整范围覆盖长槽的有效行程，在设备调试阶段可以快速调整铰接点的相对位置，优化连杆机构的传动角度，避免出现死点或者传动效率过低的问题。从设计思路上看，这个构件采用一体化铣削成型的结构，没有拼接焊缝或者额外的紧固件，整体刚性更好，在承受交变铰接载荷的时候不会出现拼接部位松动的问题。双环铰接位的环形端面做了轻微的倒角处理，既可以去除加工毛刺，也能在装配销轴的时候起到导向作用，避免锐边刮伤销轴表面的镀层。

　　长槽的两端设计了半圆过渡结构，和安装螺栓的螺杆外径匹配，避免直角位置出现应力集中，在承受拉力载荷的时候不会在槽端产生裂纹。构件的主体连接部分采用直角过渡的块状结构，厚度根据额定载荷计算确定，保证在承受最大铰接拉力的时候变形量控制在0.01mm以内，不会因为构件变形影响传动精度。安装边界方面，双环铰接位的同轴度公差控制在0.01mm以内，保证销轴穿入后不会出现别劲的情况，两个环形凸台的间距和配套叉耳的厚度间隙配合，装配后轴向窜动量不超过0.1mm。长槽的宽度和常用的M6或者M8安装螺栓间隙配合，槽的有效长度一般在30mm到50mm之间，可以提供20mm以上的位置调节余量，满足大多数非标调试的需求。

　　构件的整体外形没有多余的突出结构，安装后不会和周边的运动部件产生干涉，表面采用喷砂氧化处理，既可以提升防锈能力，也能获得均匀的表面质感，适合在车间常规环境下长期使用。在实际选型应用的时候，需要根据铰接部位的最大摆角、额定载荷来确认构件的材质和尺寸，常规载荷下采用6061铝合金加工就可以满足强度要求，重载场景下可以替换为45号钢调质处理，表面做发黑防锈。装配的时候需要注意铰接销轴的润滑，定期添加润滑脂减少转动副的磨损，长槽固定的时候要在调整到位后再拧紧螺栓，避免螺栓预紧力不足导致构件位置偏移，影响整个机构的传动精度。这类构件相比固定孔位的铰接座，最大的优势就是调试灵活性高，不需要在基座上加工多个备用安装孔，就能实现一定范围内的位置调整，大幅降低非标设备的装配调试难度，也减少了后期维护调整的工作量，在小型自动化设备的改造升级中也能快速适配新的安装位置，不需要重新加工整个安装基座。
