工业设备用弯曲钣金铰链安装固定支架

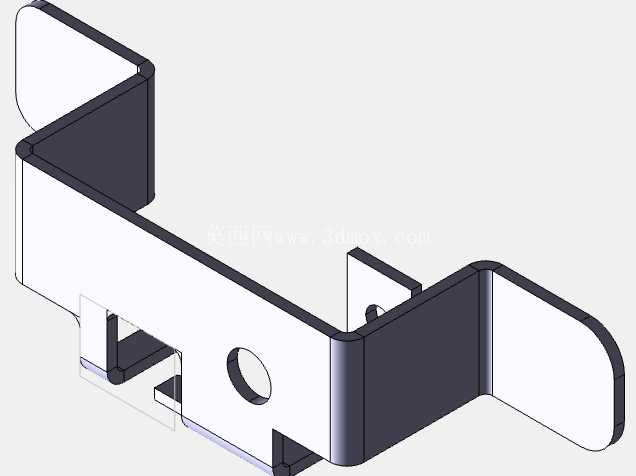

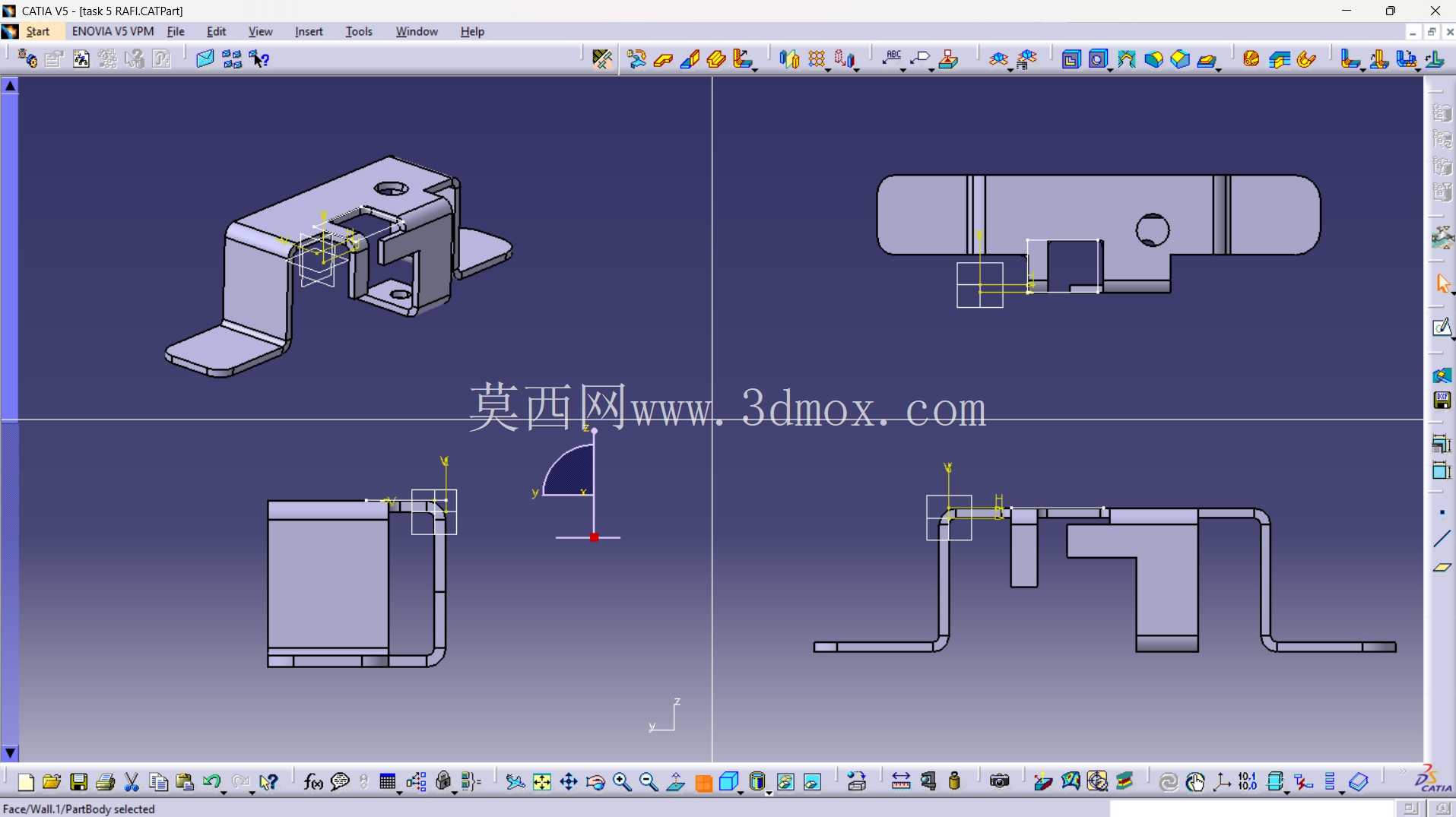

　　在工业设备外壳组装、汽车内饰件固定、机械框架防护面板安装的场景里，这类弯曲钣金铰链支架的使用频次极高，它承担着活动面板与固定基体之间的铰接承载作用，既要保证面板开合过程的转动顺畅，也要承受长期往复摆动带来的疲劳载荷，避免出现连接松脱、形变错位的问题。从结构设计来看，这款支架采用Z形弯曲的主体构型，中间的弯折段并非单纯为了避让空间，而是通过冷弯成型的工艺形成天然的加强筋结构，不需要额外焊接加强肋就能大幅提升整体刚性，在承受垂直于安装面的侧向载荷时，能有效分散应力集中点，避免支架根部出现断裂失效。

　　支架两端的法兰面分别对应不同的连接需求，一端的平面法兰用于和固定基体做锁附，预留的安装孔位适配常规的螺栓、自攻螺钉规格，孔位周边做了小范围的翻边处理，既可以提升孔位的螺纹啮合长度，也能避免安装时螺钉压溃钣金基材；另一端的铰接侧法兰做了圆弧收边处理，消除开合过程中与活动面板的剐蹭风险，同时预留的铰接配合孔公差控制在合理范围，既能保证铰链销轴穿装顺畅，也不会因为间隙过大出现开合晃量。设计阶段充分考虑了冲压工艺的可制造性，所有弯折处的内R角都匹配对应钣金厚度的最小折弯半径，不会出现折弯开裂的问题，整体展开后的板料轮廓没有尖锐的异形凸起，排样时能最大化提升板材利用率，减少边角料的浪费。

　　安装边界方面，支架的整体厚度适配常规1.5-2mm厚度的冷轧钢板材，安装后突出基体的高度经过精准核算，既给活动面板的转动预留足够的避让空间，也不会因为突出尺寸过大占用过多设备内部的布线、走管空间，在紧凑的设备舱内也能完成布置。不同于铸造类支架的厚重构型，这款钣金支架自重更轻，适合对整机重量有严格要求的移动类工业设备、车载配套装置上使用，表面处理可以根据使用场景搭配镀锌、喷塑等工艺，满足不同腐蚀环境下的防锈需求。

　　在实际装配场景中，这类支架不需要复杂的定位工装，依靠法兰面的贴合就能快速完成预装，配合防松螺钉锁附后，能承受数千次的往复开合测试而不出现松动，在设备后期维护时，也可以单独拆卸更换，不需要连带更换周边的其他结构件，大幅降低运维成本。从受力维度分析，支架在面板完全开启的状态下承受的弯矩最大，Z形的弯曲构型刚好让应力沿着折弯的加强段均匀传递，不会在单个螺钉孔位形成过大的集中载荷，避免长期使用后孔位被拉长、出现连接失效的问题。针对不同的安装场景，这款支架的孔位可以做小幅的适配调整，不需要改动整体的弯曲构型就能匹配不同规格的面板安装需求，具备较好的通用性，在通用机械框架、自动化设备防护门、车载储物舱门等场景都能适配使用。
