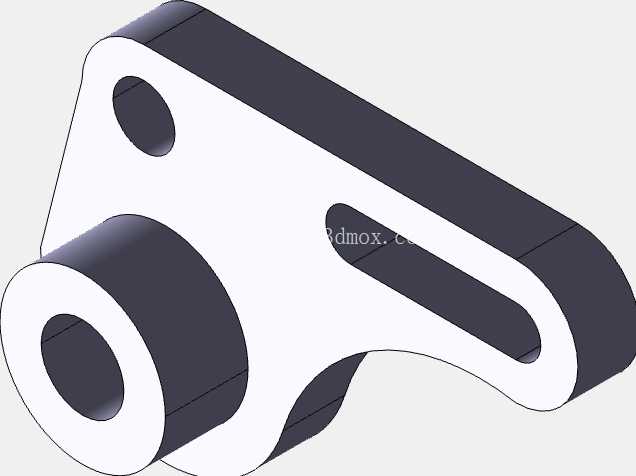

带腰型孔安装位的机械铰接支撑构件

　　这类带腰型安装孔的铰接支撑构件，在轻工自动化输送线、小型专用工装夹具、非标设备的连杆传动机构中应用十分广泛，核心作用是实现两个相对运动部件之间的铰接支撑，同时通过腰型孔预留一定的安装调整余量，抵消加工装配过程中产生的位置累计误差，避免机构运行时出现卡滞、别劲的问题。从结构功能上看，构件一端的带孔凸台是核心铰接位，内孔用于穿装铰接销轴，凸台的轴向长度根据配套轴套的宽度设计，既保证铰接转动时的接触面积足够，降低单位面积的接触压强，减少长期往复转动带来的磨损，又不会过度占用轴向安装空间，避免和相邻运动部件发生运动干涉。

　　构件主体的板状结构采用变截面过渡设计，从铰接凸台位置向安装端平滑收窄，在保证整体结构刚性的前提下尽可能减少材料用量，降低构件自身重量，减少运动过程中的惯性负载，这对于高频往复运动的连杆机构来说尤为重要，能有效降低驱动端的动力损耗。腰型安装孔的设计是这个构件的核心特点之一，孔的长度方向沿着构件受力的垂直方向布置，安装时可以根据实际装配位置微调固定螺栓的位置，补偿机架焊接、安装面加工带来的位置偏差，不需要额外修配安装面就能完成装配，大幅降低现场装配的工作量。

　　在设计思路上，这类构件首先要根据实际承载需求确定铰接孔的直径，铰接孔的直径要和配套销轴的直径匹配，配合间隙控制在合理范围，既要保证转动灵活，又不能间隙过大导致运行时产生冲击噪音；凸台的外径要根据铰接部位的径向受力计算，保证壁厚足够承受径向载荷，不会在长期交变载荷下出现开裂变形。主体板的厚度需要根据构件承受的弯矩、扭矩进行校核，尤其是腰型孔周边的位置，因为开孔会削弱截面强度，设计时会在孔的两端做圆弧过渡，避免应力集中，同时适当增加孔周边的局部厚度，保证整体强度满足使用要求。

　　安装边界方面，铰接端的凸台端面要和配套连杆的端面保留0.5到1毫米的间隙，避免转动时出现端面摩擦；腰型孔的宽度要比配套固定螺栓的直径大0.2到0.3毫米，方便安装时调整位置，孔的长度一般根据实际需要的调整量确定，通常预留3到5毫米的调整余量即可，过长的腰型孔会过度削弱构件的结构强度。这类构件通常采用中碳钢加工制作，表面做发黑或者镀锌处理，提升防锈能力，铰接孔内可以根据使用场景加装铜套或者含油轴承，进一步提升耐磨性能，延长构件的使用寿命，在低速轻载的场景下也可以直接使用孔壁作为铰接接触面，降低加工成本。在实际装配过程中，铰接部位需要定期加注润滑脂，减少转动磨损，固定螺栓要加装防松垫圈，避免设备运行过程中螺栓松动导致构件移位，影响整个机构的运行精度。
