CATIA构建外六角全螺纹螺栓结构设计

外六角全螺纹螺栓作为机械装配领域应用最广泛的可拆卸紧固件之一，几乎覆盖从民用家电组装、普通工装夹具搭建到重型工程机械连接、轨道交通部件紧固的全场景，只要存在部件可拆卸固定需求的结构，基本都能见到这类紧固件的身影。和半螺纹六角螺栓不同，全螺纹结构的螺杆段全程加工连续外螺纹，在被连接件总厚度接近螺杆长度、需要全程螺纹啮合提供锁紧力，或是需要搭配薄型螺母、调整螺母安装位置的场景下，全螺纹六角螺丝的适配性远高于半螺纹产品，不会出现光杆段无法啮合、锁紧行程不足的问题。

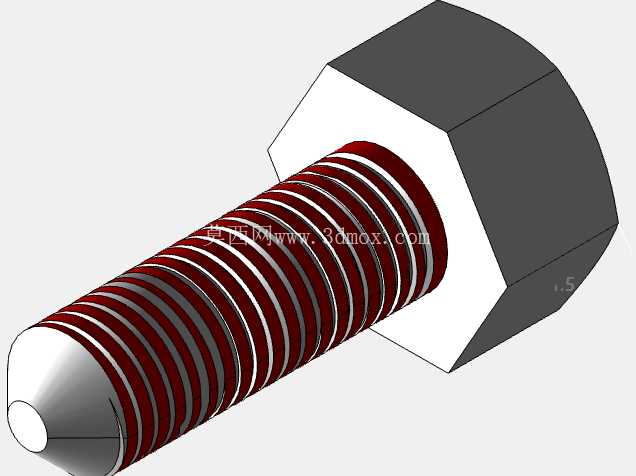

本次设计的六角螺丝采用标准外六角头部结构，六角对边尺寸、头部厚度均参考通用紧固件公差要求设定，头部与螺杆衔接处做了微小的过渡圆角处理，避免直角衔接处的应力集中问题，在承受交变载荷、冲击载荷的连接场景下，能有效降低头部断裂的失效概率。螺杆末端采用倒角导向结构，装配时可以快速对准螺纹孔，无需反复调整螺杆位置就能顺利旋入，大幅提升流水线装配、现场维修的作业效率，同时末端倒角也能避免螺纹起始端的毛刺划伤装配人员、或是刮损被连接件的安装面。螺纹段采用连续等距三角螺纹设计，牙型角、螺距参数匹配通用公制螺纹标准，可直接和市面上同规格的标准螺母、螺纹孔实现互换，不需要单独定制配套连接件，能有效降低生产和维护的配件成本。

建模过程中优先考虑结构的工程实用性，没有做多余的装饰性特征，所有几何结构都服务于装配和受力需求：六角头部的六个侧面为平行平面，可适配普通开口扳手、套筒扳手、梅花扳手等多种常规工具，拧紧时扳手和头部侧面的接触面积充足，不会因为接触应力过大导致头部棱角磨损、出现滑棱无法拆卸的问题。螺纹部分采用螺旋扫描方式生成精准牙型，还原真实螺纹的牙底圆弧、牙顶倒角细节，在做装配干涉检查、有限元受力分析时，能更准确地模拟螺纹啮合的接触状态，避免因为螺纹建模简化导致的仿真结果偏差。

从安装边界来看，这款六角螺丝的头部外接圆直径小于同规格内六角圆柱头螺钉的头部外径，在安装空间局促、扳手活动角度受限的场景下，只需要很小的扳手回转角度就能完成拧紧或拆卸操作，适合在设备内部狭窄空间、密集排布的安装点位使用。螺杆的全螺纹结构允许螺母在整个螺杆长度范围内任意位置固定，针对不同厚度的被连接件组合，不需要准备多种长度规格的螺栓，单款产品就能适配一定厚度范围内的连接需求，能减少生产现场的标准件备货种类，降低仓储管理成本。

在受力特性上，六角头部的受力方向和螺杆轴线垂直，拧紧时的力矩传递效率高于一字槽、十字槽类的头部结构，能施加更大的预紧力而不会出现槽口打滑损坏的问题，适合需要较大锁紧力的重载连接场景。全螺纹段的整个螺杆都参与受力，和被连接件的螺纹孔啮合长度更长，在承受轴向拉力、横向剪切力的时候，载荷能均匀分布在所有啮合的螺纹牙上，不会出现局部螺纹牙受力过载滑牙的问题，连接可靠性更高。针对不同的使用场景，这类结构的螺丝可以搭配平垫圈、弹簧垫圈、防松螺母等配件使用，进一步提升连接的防松性能，适应振动工况下的长期使用需求，避免设备运行过程中螺栓松动脱落引发的故障。建模时保留了所有关键装配尺寸的参数化特征，后续如果需要调整螺杆长度、螺纹规格、头部尺寸，只需要修改对应参数就能快速生成新规格的模型，不需要重新从零开始建模，能大幅提升同系列紧固件的设计效率。
