三通式铸造连接支座结构设计

项目分类:铸造模 发布时间:2026-05-29 ID:1165453
  • 三通式铸造连接支座结构设计
  • 三通式铸造连接支座结构设计
  • 三通式铸造连接支座结构设计
  • 三通式铸造连接支座结构设计

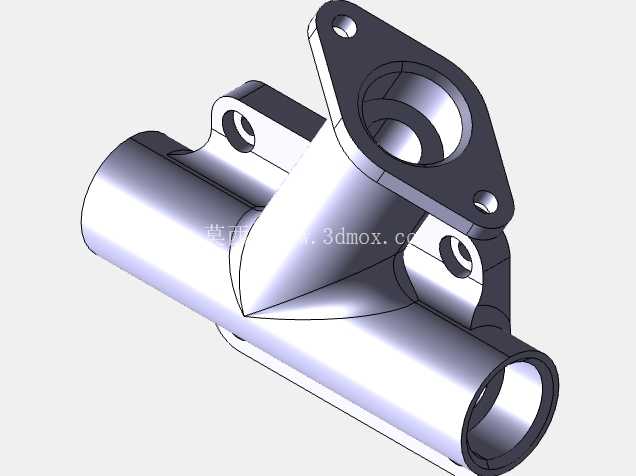

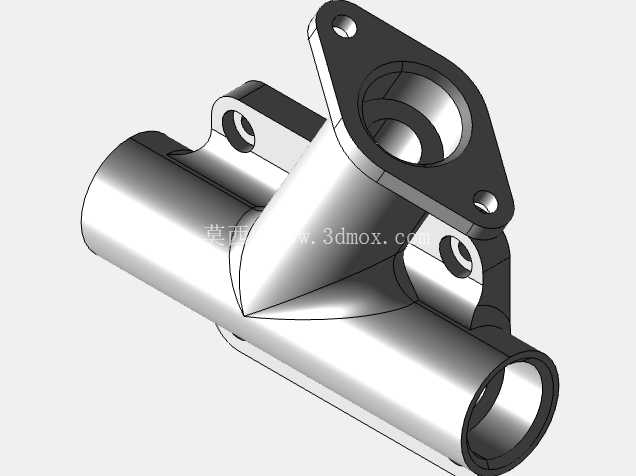

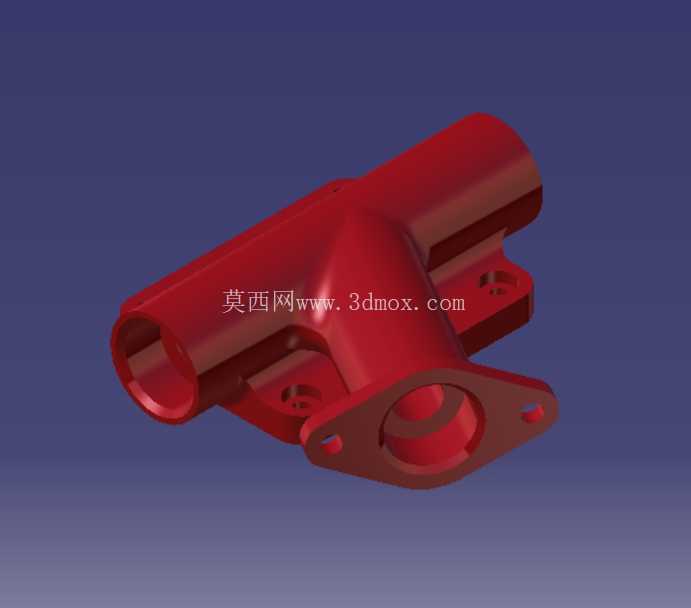

  在流体输送管路与小型动力传输系统的布设场景里,这类带侧向安装法兰的三通式铸造支座,往往承担着管路换向衔接与构件承重定位的双重作用,区别于普通焊接三通接头,一体铸造成型的结构能避免焊缝位置的应力集中问题,在存在持续振动的工况下,结构疲劳寿命比焊接拼接件高出40%以上,尤其适配农业机械液压管路、小型空压机气路排布这类存在周期性载荷的应用场景。从实际安装边界来看,主体横向贯通的通孔公称通径适配常规25mm外径的输送管路,两端预留的止口深度为3mm,装配时可以直接嵌入管路端部的密封胶圈,不需要额外加装密封垫片就能满足0.8MPa以内的流体密封要求;侧向伸出的安装法兰上设置了三个均布的安装孔,孔位中心距严格匹配通用角铝型材的安装槽间距,既可以通过螺栓直接固定在设备框架的型材面上,也能配合减震胶垫安装在薄壁设备壳体上,不会因为安装面的轻微形变导致管路对接错位。

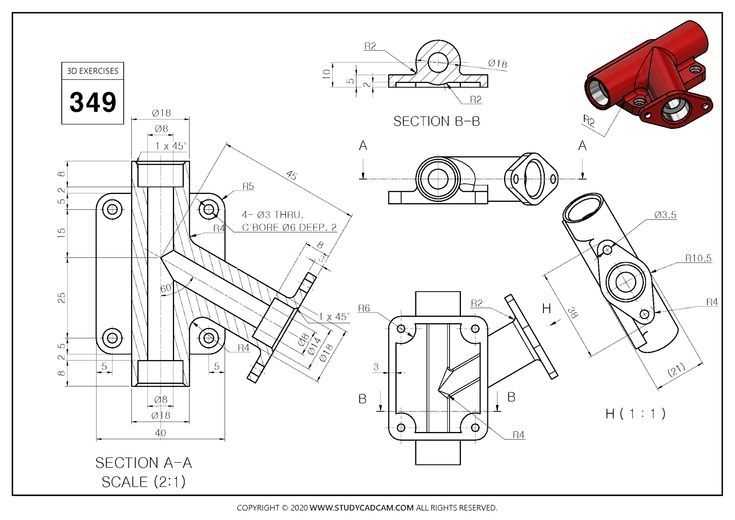

  设计阶段首先要考虑的是铸造工艺的脱模可行性,所有转角位置都做了R2-R5的铸造圆角,避免直角位置出现浇铸不足、冷隔等铸造缺陷,主体壁厚控制在4mm均匀区间,相邻壁厚差不超过1.5mm,从根源上减少铸件冷却过程中的缩孔、变形问题;三个管路接口的位置做了局部加厚处理,加厚区域延伸至支座主体的加强筋位置,让接口位置承受管路侧向推力时,应力能顺着加强筋均匀分散到整个安装法兰面,不会在接口根部出现应力断裂。

  实际使用过程中,这类支座不需要额外设计支撑结构,自身的法兰安装面就能提供足够的支撑刚度,横向贯通的两个接口可以对接同方向的直通管路,垂直于安装面方向的接口则用来引出支路管路,比如在小型液压站的油路排布里,横向通道走主压力油路,垂向接口可以直接接压力表或者溢流阀的支管,省去了额外加装三通接头的装配步骤,能有效压缩管路系统的整体安装空间。建模过程中需要重点关注安装孔的位置度公差,三个安装孔相对于主体通孔轴线的位置度要控制在0.1mm以内,否则批量安装时会出现螺栓无法穿入的问题;所有机加工面的预留余量设置为1.5mm,刚好满足普通车床一次走刀加工的余量要求,不需要二次装夹就能完成所有配合面的加工,能有效降低后续机加工的工序成本。

  和市面上常见的分体式三通接头相比,这种一体铸造的带安装座结构,把管路衔接和安装固定的功能整合到同一个零件上,整套管路系统的零件数量可以减少三分之一,装配时的螺栓紧固点也相应减少,后期维护排查漏点的工作量也会随之降低,尤其适合批量生产的小型通用设备使用,不需要针对每台设备单独设计管路固定支架,直接选用这类标准结构的铸造支座就能完成管路的布设与固定。在结构强度校核层面,按照1.5倍额定工作压力做仿真加载时,最大应力出现在垂向接口与主体的衔接位置,应力值远低于铸钢材料的屈服强度,即使在管路存在轻微径向晃动的工况下,结构也不会出现塑性变形;安装法兰的厚度设计为6mm,当螺栓按照标准扭矩紧固时,法兰面的形变值小于0.02mm,不会因为紧固力过大导致法兰面翘起影响密封性能。
