带凸台圆孔L型连接支座结构设计

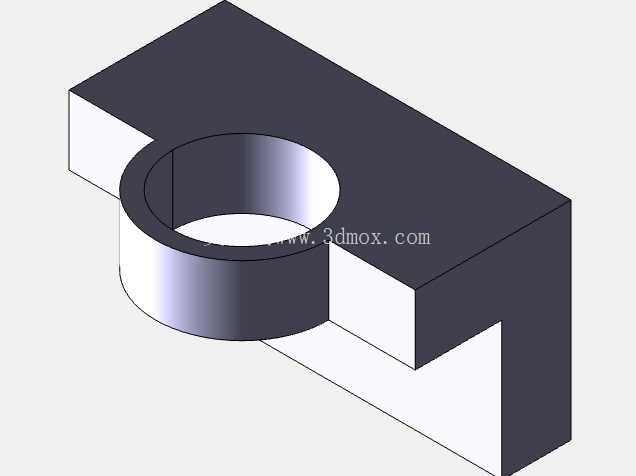

在工装夹具搭建、小型自动化设备机架拼接以及非标输送线的侧装定位场景中，这类带凸台圆孔的L型支座是出镜率极高的连接件，很多刚入行的结构设计师容易忽略这类小零件的细节设计，往往直接调用标准件库的通用件，最后在装配阶段才发现干涉、强度不足或者定位精度达不到要求的问题。从实际装配需求来看，这个构件的L型基体承担两个垂直方向的安装面功能，其中一个平面用于贴靠设备的基准型材面，另一个平面则用于外接需要铰接或者穿轴固定的功能部件，突出的带孔凸台不是多余的设计，而是为了增加圆孔的轴向配合长度——如果直接在薄板基体上冲孔穿轴，轴的配合长度只有板材厚度，运行过程中很容易出现轴晃动、连接面磨损过快的问题，凸台的存在让轴与孔的接触长度提升了两倍以上，能有效分散径向载荷，减少配合面的压溃磨损。

设计这类构件的时候，首先要确认的是安装边界：L型的两个垂直边的厚度要匹配所连接型材的槽宽或者安装面的沉台深度，不能出现安装后突出基准面、导致其他贴合部件装不平的情况；凸台的外径要比圆孔直径大出足够的壁厚，一般按照孔径的1.5-2倍控制，避免凸台侧壁在受径向力的时候出现开裂，同时凸台的高度要和配合轴的轴肩长度匹配，保证轴安装到位后，轴肩能完全贴靠凸台端面，不会出现轴向窜动的间隙。很多新手建模的时候容易把凸台和基体的交接处做成直角，实际加工的时候不管是铣削加工还是铸造成型，直角位置都会产生应力集中，长期受交变载荷的话很容易从交接位置断裂，所以在两个特征的交接位置必须做圆角过渡，圆角半径不能小于壁厚的0.2倍，同时还要注意圆角不能过大，不然会影响相邻零件的贴合安装。

从功能特性上看，这个构件的圆孔是核心配合面，孔的公差要根据配合的轴的运动属性选择：如果是固定穿装的定位轴，孔可以选H7公差，装配后靠紧定螺丝锁死；如果是需要相对转动的铰接轴，孔的公差要适当放大，同时要预留润滑脂的存储间隙，或者在凸台侧壁加工注油孔。L型基体的两个安装面上，需要根据连接螺栓的规格加工对应的沉孔或者通孔，孔位的位置度公差要控制在0.1mm以内，不然安装的时候会出现螺栓穿不进、或者安装后构件歪斜，导致后续连接的部件出现位置偏差。在实际应用场景里，这类支座经常用在气动元件的铰接安装、检测传感器的支架固定、以及小型连杆机构的端部连接位置，相比直板式的连接件，L型的结构可以直接实现两个垂直方向的力转向，不需要额外加装转接板，能有效减少设备的整体装配零件数量，降低装配累积误差。

建模的时候要特别注意特征的先后顺序，一般是先绘制L型的基体草图，拉伸得到基础块体，之后在对应位置绘制凸台的草图拉伸凸台，再进行打孔操作，最后添加圆角和安装孔特征，不要先打孔再做凸台，那样容易出现特征参考丢失、孔位偏移的问题。另外还要考虑加工工艺性，如果是采用铣削加工的方式制作这个零件，要保证所有的加工面都有刀具进出的空间，不要出现封闭的内直角无法加工的情况；如果是采用铸造工艺批量生产，还要在所有的垂直面添加适当的拔模斜度，保证脱模的时候不会刮伤零件表面。很多人在设计这类小零件的时候不重视受力校核，其实可以通过简单的受力计算确认壁厚：当圆孔位置承受垂直于轴向的径向载荷时，凸台根部的弯曲应力要小于材料的许用应力，L型基体的拐角位置也要做加强处理，必要的时候可以在拐角处添加三角加强筋，进一步提升整体的结构刚性，避免重载情况下出现拐角变形的问题。在实际装配过程中，这类支座的安装面要做铣平处理，保证平面度在0.05mm以内，不然安装后会出现应力集中，螺栓锁紧的时候零件会产生微变形，长时间运行后容易出现疲劳断裂。
