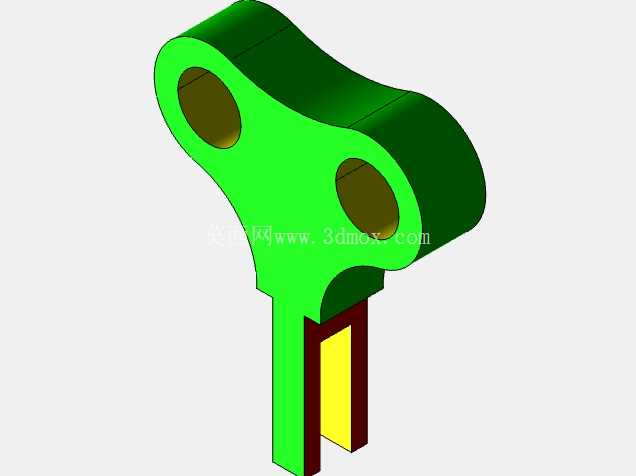

在各类中小型传动设备、工装夹具以及非标自动化生产线的铰接点位中,这类双孔结构的支撑连接构件是十分常见的传力部件,其核心作用是实现两个相对摆动部件之间的载荷传递与运动约束,同时保证铰接转动过程中的结构稳定性,避免出现侧向窜动或应力集中导致的构件失效。从结构设计逻辑来看,该构件上部采用两个平行布置的同轴铰接孔设计,孔位周边做了加厚的圆弧过渡处理,这种结构并非随意设计,而是考虑到铰接点位是应力集中的核心区域,加厚的实体部分能够有效分散销轴传递的径向载荷,避免孔壁在长期交变载荷下出现压溃变形,同时圆弧过渡的外形可以消除直角结构带来的应力集中系数过高的问题,提升构件的疲劳寿命。构件主体从双孔区域向下逐渐收窄,过渡到下部的插装式连接段,插装段采用矩形截面设计,一侧带有定位凸台结构,这种设计是为了适配对应安装基座的插槽结构,安装时只需将插装段插入基座的对应槽位,通过凸台实现周向定位,再配合侧面的紧固件即可完成固定,相比传统的法兰盘螺栓连接,这种插装式结构的安装效率更高,同时能够承受更大的剪切载荷,适合在摆动频率较高、载荷方向多变的铰接点位使用。
从安装边界来看,该构件的双孔中心距是核心安装参数,直接决定了铰接点位的运动轨迹半径,设计时需要严格匹配对应传动机构的连杆长度参数,避免出现运动干涉;双孔的内径尺寸需要与配套销轴的公差带保持一致,通常采用间隙配合的公差等级,既保证销轴能够顺利穿入实现转动,又不会因为间隙过大导致铰接点位出现晃动,影响整个传动机构的运动精度。下部插装段的截面尺寸需要与基座插槽的尺寸形成过渡配合,插装深度需要满足足够的接触面积要求,保证固定后的连接强度,避免在承受大载荷时出现插装段脱出的问题。
在实际应用场景中,这类构件常被用在轻工机械的连杆传动机构、小型工程机械的操作杆铰接点位、工装夹具的夹紧臂连接部位,其工作过程中主要承受来自铰接销轴的径向压力以及插装段的剪切力,因此在结构设计时需要重点校核双孔连接处的抗拉强度、插装段的抗剪强度以及过渡区域的疲劳强度。外形设计上,构件的外轮廓全部采用平滑的圆弧过渡,没有尖锐的棱角,一方面是铸造工艺的要求,能够减少铸造过程中出现的冷隔、浇不足等缺陷,另一方面也能避免安装和维护过程中尖锐棱角对操作人员造成划伤。构件上部的双孔为通孔设计,孔的内壁需要保证足够的圆柱度和表面粗糙度,通常在铸造完成后会对孔壁进行铰削加工,保证与销轴的接触面积均匀,减少转动过程中的磨损。
下部插装段的定位凸台与主体为一体化结构,相比后期焊接的凸台,一体化结构的强度更高,不会出现焊接部位开裂的问题,同时也能保证定位精度的一致性。在进行三维建模时,需要重点关注各个过渡区域的曲率连续性,避免出现曲面断层导致的应力集中问题,同时双孔的同轴度公差需要在建模时就进行标注考虑,为后续的加工工艺提供准确的参考依据。这类构件虽然结构不算复杂,但作为传动机构中的关键连接部件,其尺寸精度和结构强度直接影响整个设备的运行稳定性,设计过程中需要结合实际的载荷工况进行受力仿真分析,根据仿真结果调整各个部位的壁厚尺寸,在保证结构强度满足要求的前提下尽可能减轻构件的自重,降低传动过程中的惯性载荷,提升机构的响应速度。
