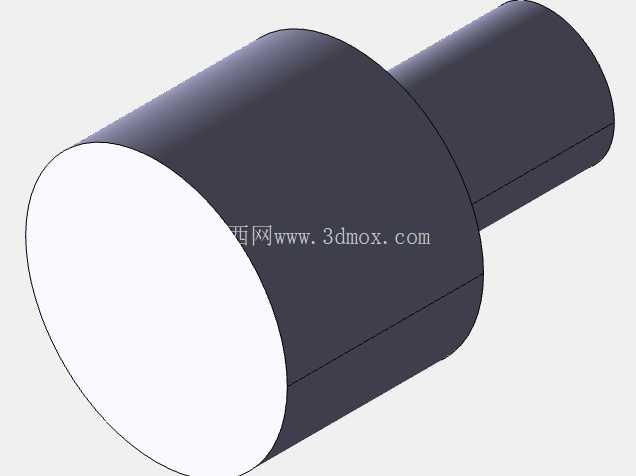

阶梯轴类机械传动连接组件结构

　　这类阶梯轴结构在常规机械传动场景中应用极广，从中小型输送设备的动力输出端，到工装夹具的定位转轴，再到小型减速机的输入连接轴段，都能见到同构型的零件身影。它的核心作用是实现动力的同轴传递，同时依托不同直径的轴段完成轴向定位，避免传动过程中出现轴向往复窜动，保障回转运动的同轴度精度。从结构设计逻辑来看，大直径轴段主要承担轴向限位功能，装配时会贴合轴承内圈端面或者传动轮的定位台阶，小直径轴段则用来安装传动件、联轴器或者轴承，不同轴段之间的过渡位置做了圆弧倒角处理，避免应力集中导致的轴段断裂，这也是轴类零件设计中必须考量的疲劳强度细节。

　　实际选型应用时，需要先确认安装边界的尺寸约束：大直径轴段的外径决定了配套轴承的内圈选型范围，也限制了安装位的沉孔最小直径，小直径轴段的长度要匹配所装传动件的轮毂宽度，同时要预留出锁紧件的安装空间，比如圆螺母或者轴用挡圈的装配位置，避免装配后出现传动件无法锁紧的问题。这类轴件在工作时主要承受扭矩载荷，部分带悬臂安装的场景还会承受一定的径向弯矩，所以设计时除了尺寸匹配，还要根据传递的额定扭矩核算轴的最小直径，确保扭转强度满足工况要求，避免长期运转出现扭转变形。

　　从建模逻辑来说，这类回转类零件优先采用旋转凸台的方式生成基础实体，再根据装配需求添加键槽、倒角、退刀槽等细节特征，建模过程中要严格保证各轴段的同轴度公差，因为轴类零件的同轴度误差会直接导致传动过程中出现跳动，轻则引发设备振动噪音，重则加速轴承、传动轮的磨损，缩短整套传动机构的使用寿命。在实际装配场景中，这类轴件通常会和深沟球轴承配合使用，大直径轴段的轴肩高度要低于轴承内圈的倒角高度，确保轴承能完全贴合轴肩定位面，不会出现装配间隙；小直径轴段如果要安装同步轮或者齿轮，需要加工对应规格的键槽，键槽的位置要避开轴段的应力集中区域，同时保证键槽的对称度公差，避免传动时键侧受力不均出现滚键问题。

　　很多刚接触结构设计的人员在做这类轴件设计时，容易忽略轴端的倒角细节，实际上轴端的15度或者45度倒角不仅能方便装配时导入轴承或者传动件的内孔，还能去除轴端的加工毛刺，避免装配时刮伤配合件的内孔表面。另外，不同工况下的轴件表面处理要求也有区别，常规室内传动场景做发黑防锈处理即可，如果是在潮湿或者有腐蚀介质的工况下使用，还需要做镀锌或者镀硬铬处理，提升表面的抗腐蚀能力，部分高速回转的轴件还需要做动平衡校正，把不平衡量控制在允许范围内，避免高速运转时出现剧烈振动。从安装维护的角度来说，这类轴件的结构设计要兼顾拆装便利性，轴肩的高度设计不能过高，否则拆卸轴承时无法放入拉马的卡爪，会大幅提升后期维护的拆卸难度，合理的轴肩高度应该在满足定位强度的前提下，预留出标准拆卸工具的操作空间。
