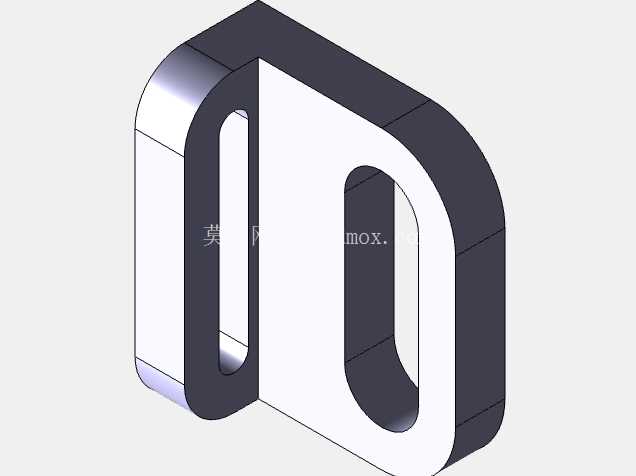

D形镂空连接结构件三维设计

　　在非标自动化产线的工位衔接、小型工装夹具的模块化搭建场景中，这类带对称镂空的D形结构件常作为侧装连接载体使用，区别于常规矩形连接座的直角棱边设计，圆弧过渡的外轮廓能减少工位操作时的剐蹭风险，在人员需要频繁靠近调整工装的装配工位，这种无尖锐棱角的结构设计能有效降低操作磕碰的概率。从结构功能来看，构件主体采用等厚实体设计，两个对称分布的长圆形镂空槽并非减重槽这么简单，槽体的内壁做了0.2mm的公差预留，可配合M6规格的内六角圆柱头螺栓实现安装位置的微调，单槽的有效调节行程能覆盖15mm的安装偏差，在多组件拼接的工装框架上，这种可调式连接结构能抵消部分型材下料、焊接带来的形位误差，避免安装时出现孔位错位需要重新扩孔的问题。

　　设计阶段首先确定的是构件的安装边界，整体外轮廓的D形圆弧段半径与直边段长度保持2:3的比例，这个比例是经过多轮安装验证得出的，既保证圆弧侧有足够的握持空间方便人工对位，也能让直边侧贴合安装基准面时获得足够的支撑接触面积，不会因为接触面过小导致锁紧后出现应力集中变形。构件的厚度方向做了两端倒圆角处理，倒圆角半径与壁厚保持1:1的关系，一方面是消除加工后的锐边毛刺，另一方面在做表面阳极氧化处理时，等半径圆角能让氧化层的附着厚度更均匀，不会出现直角位置氧化层过薄容易磨损露底的问题。

　　两个镂空槽的位置并非居中布置，而是偏向直边安装侧3mm，这个偏移量是为了让螺栓锁紧时的压紧力更靠近安装基准面，减少构件受侧向力时产生的翻转力矩，在承受垂直于安装面的120N侧向载荷时，构件的最大形变量能控制在0.05mm以内，满足工装定位的精度要求。实际应用中，这类构件常用来安装小型光电传感器的安装支架、气动管路的走线卡扣，或是作为小型气动执行件的转接连接座，因为镂空槽的长圆形设计，安装时不需要提前做精准的孔位定位，只需要将螺栓穿入槽内预紧，调整到需要的位置后再锁紧即可，能大幅缩短工装调试的时间。

　　从加工工艺适配性来看，这个结构件既可以采用铝合金6061-T6材质通过CNC铣削加工成型，也可以在小批量试制阶段采用3D打印的方式做样件验证，结构上没有倒扣、窄缝等难加工的特征，铣削加工时只需要两次装夹就能完成所有特征的加工，正面加工完外轮廓和镂空槽后，翻面装夹加工背面的倒角和安装贴合面即可，加工效率较高，单件加工的刀具损耗也能控制在较低水平。在做结构强度校核时，重点关注的是两个镂空槽之间的连接筋位置，这个位置是整个构件的受力薄弱点，设计时将连接筋的宽度设置为壁厚的1.2倍，同时在筋位与槽壁的衔接位置做了R1的圆角过渡，避免应力集中导致受载时出现开裂，经过有限元受力分析，在承受最大额定载荷时，筋位的最大应力值远低于铝合金材质的屈服强度，能满足长期反复装调的使用需求。另外，构件的直边安装面做了0.02mm的平面度要求，保证安装时能与基准型材面完全贴合，不会出现间隙导致锁紧后构件倾斜，圆弧侧的外轮廓面做了细磨砂处理，方便人工调整位置时增大摩擦力，不会因为手滑导致对位偏移。
