双开口带孔连接固定扳手结构设计

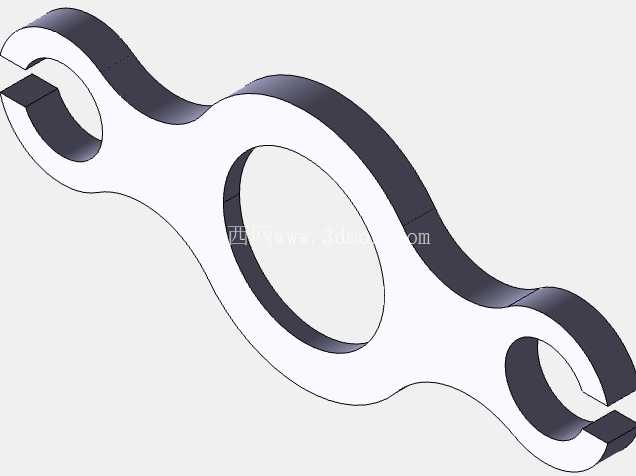

这款双开口带孔构件在设备装配、产线运维、工装夹具配套场景中应用广泛，日常设备检修时的螺母拆装、自动化产线工位的紧固件快速锁紧、小型工装的定位连接都能见到这类结构的身影。不同于普通单头开口扳手，这款构件中部设置了大尺寸通孔，既可以作为穿装销轴的铰接点位，让构件本身成为连杆机构的组成部分，也能在使用时穿入加力杆，实现大扭矩紧固件的拆装作业，两端的开口尺寸经过适配设计，可对应两种不同规格的外六角紧固件，减少作业时频繁更换工具的频次。

从设计逻辑来看，这款构件的轮廓采用连续平滑的曲线过渡，没有尖锐的直角应力集中点，在承受扳拧扭矩或者铰接拉力时，应力会沿着曲线轮廓均匀分散，不会在转角位置出现应力突变导致的断裂风险。两端开口的卡口位置做了微小的内收角度设计，卡入紧固件六角头后能形成一定的自锁效应，扳拧过程中不会轻易滑脱，即使承受较大的反向作用力，卡口也能牢牢贴合紧固件的受力面，避免打滑磨损紧固件棱角。中部的通孔位置做了等厚度的环形加强设计，孔周的厚度略大于构件主体厚度，当穿入销轴作为铰接点使用时，孔壁的接触面积更大，单位面积承受的挤压应力更小，能大幅提升铰接部位的耐磨寿命，长期往复转动也不会出现孔位失圆的问题。

从安装边界来看，这款构件的整体厚度控制在适配手动操作的范围，两端开口的开口深度经过测算，既能完整包覆标准六角紧固件的受力面，又不会因为深度过大导致在狭小空间内无法卡入紧固件。中部通孔的直径与标准销轴尺寸适配，穿装后销轴与孔壁的间隙控制在合理的公差范围，既不会因为间隙过大导致铰接晃动，也不会因为间隙过小出现装配卡滞。构件的整体外轮廓宽度经过优化，在保证结构强度的前提下尽可能缩小外形尺寸，在空间局促的设备内部进行紧固件拆装时，不会和周边的管线、其他零部件发生干涉。

在实际使用场景中，这款构件既可以作为独立的手动工具使用，也可以作为设备的内置构件集成到连杆锁紧机构中。作为手动工具使用时，中部通孔穿入加力杆后，力臂长度得到延伸，操作人员不需要施加太大的握力就能输出足够的扳拧扭矩，适合大规格紧固件的初拧和终拧作业；作为设备内置构件时，两端的开口可以分别卡入两个工位的紧固件定位点，中部通孔铰接在设备机架上，扳动构件就能实现两个工位的同步锁紧或者松开，结构简单可靠，不需要额外的复杂锁紧机构就能实现稳定的定位锁紧功能。构件的表面没有多余的凸起结构，所有棱边都做了倒钝处理，手动操作时不会划伤手部，集成到设备内部时也不会剐蹭周边的线缆和密封件。

从受力特性来看，这款构件在扳拧作业时的主要受力点集中在两端开口的受力面和中部通孔的连接位置，设计时通过有限元仿真对这两个位置的应力分布做了优化，在保证整体重量轻便的前提下，对受力集中的区域做了局部加厚处理，既不会因为整体过重导致操作费力，也不会因为强度不足在大扭矩作业时出现变形或者断裂。两端开口的受力面做了平面度公差控制，和紧固件六角头的贴合面积能达到90%以上，扳拧时的受力不会集中在棱角位置，既保护了紧固件的表面不被损伤，也能让扳拧的扭矩更稳定地传递到紧固件上，避免因为受力不均导致的紧固件棱角滑牙问题。
