单头开口扳手五金工具结构设计

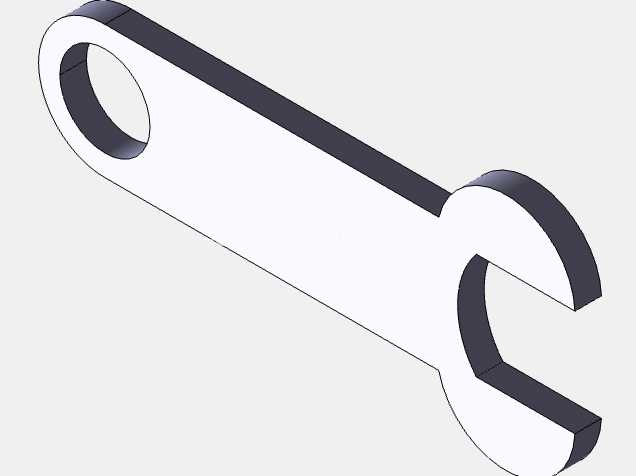

　　这款单头开口扳手是手动紧固作业场景中极为常见的五金配件，日常设备维保、小型机械装配、家用五金拆装场景都能见到它的身影，和活动扳手、套筒扳手相比，开口扳手针对固定规格的紧固件作业时，卡合精度更高，拧动过程中不容易出现滑牙问题，尤其适合狭窄空间内的螺栓螺母拆装作业，不需要像活动扳手那样提前调节开口尺寸，拿取即可直接操作，作业效率更高。从结构设计来看，整体采用一体式扁平长条构型，一端为环形挂孔，另一端为U型开口卡口，中间为等截面直柄受力段，没有多余的冗余结构，整体受力路径直接清晰。

　　环形挂孔的设计主要考虑两个实际使用需求，一是作业结束后可以直接将扳手挂在工具架、工具墙的挂钩上，方便车间5S管理时的工具收纳归位，避免工具随意堆放导致的丢失、磕碰损伤；二是在需要施加较大扭矩时，可以将撬杆穿过挂孔，延长力臂长度，轻松拧动锈蚀或者紧固力矩要求较高的紧固件，不过这种操作需要注意控制施加的力度，避免扳手受力超出强度极限出现断裂、卡口变形的问题。另一端的U型开口卡口是整个扳手的核心功能部位，开口的两个平行夹持面做了微小的内倾角度处理，和六角头紧固件的两个平行侧面完全贴合，卡入后不会轻易脱出，开口的根部做了圆弧过渡处理，避免应力集中导致的卡口根部断裂——很多劣质扳手在大扭矩作业时出现断裂，问题往往就出在开口根部没有做合理的圆角过渡，直角位置的应力集中系数过高，受力超过材料屈服强度后直接出现脆性断裂。

　　中间的直柄段截面为矩形，厚度均匀，握持时的受力面贴合手掌，长时间作业不容易出现硌手的问题，柄部的长度经过扭矩匹配设计，按照对应规格紧固件的推荐拧紧力矩，普通人手施加正常握力时，刚好可以达到要求的预紧力，不会因为力臂过长导致拧力过大造成螺栓滑牙、断裂，也不会因为力臂过短导致紧固力矩不足，设备运行过程中出现紧固件松脱的故障。从安装边界和尺寸适配来看，这款扳手的开口尺寸对应特定规格的外六角紧固件，整体厚度较薄，可以伸入间隙较小的装配位置，比如设备护板内侧、管路排布密集的区域，这类位置套筒扳手无法垂直套入紧固件，活动扳手因为头部厚度较大也难以伸入，薄型开口扳手就可以轻松卡入紧固件完成拆装作业。设计过程中需要重点把控几个关键尺寸公差：一是开口两个夹持面的平行度公差，如果平行度超差，卡入紧固件后会出现单边受力的情况，不仅容易磨圆紧固件的六角头，还会导致扳手本身的夹持面出现不均匀磨损，缩短使用寿命；二是开口的宽度尺寸公差，尺寸过大卡合后间隙过大，拧动时容易滑脱，尺寸过小则无法顺利卡入紧固件，甚至会因为卡接过紧导致作业后扳手难以从紧固件上取下；三是柄部和开口段的同轴度，保证拧动时受力方向和紧固件轴线垂直，避免出现侧向分力导致扳手滑脱伤人。

　　材料选择上一般采用中碳钢整体锻造，成型后经过淬火回火处理，表面做发黑或者镀铬防锈处理，夹持面部位的硬度要高于紧固件的硬度，避免作业过程中夹持面被压溃变形，柄部则要保持适当的韧性，避免受力时出现脆性断裂。实际使用过程中要注意，这类开口扳手只适合用来拧动对应规格的外六角螺栓、螺母，不能当做撬棍使用，也不能用套管过度延长力臂，否则很容易造成扳手断裂或者卡口变形，日常存放时要避免和其他尖锐工具堆放在一起，防止夹持面被磕碰损伤，影响卡合精度。在装配线的手动工位、设备维保班组的工具包、家用工具箱中，这类单头开口扳手都是必备的基础工具，结构简单可靠，维护成本极低，只要使用得当，使用寿命可以达到十几年甚至更久，是手动紧固作业中不可替代的基础五金配件。
