家用搅拌机动力传输耦合器结构设计

日常家用搅拌、研磨类厨电的动力传输失效，七成以上出现在电机轴与工作腔体的连接环节，这款耦合器正是针对该痛点设计的核心传动零件，直接决定整机的负载耐受能力与运行稳定性。从实际应用场景来看，该零件安装于电机输出轴端与搅拌罐底座的衔接位置，上方嵌套搅拌刀组的连接轴，下方与电机轴做周向固定，承担扭矩传递、运转缓冲、安装定位三重作用，适配绝大多数家用立式搅拌机、多功能研磨机的动力衔接需求，不管是处理软性果蔬搅拌，还是硬性五谷、冰粒研磨的高扭矩工况，都能保证动力传输无打滑、无旷量。

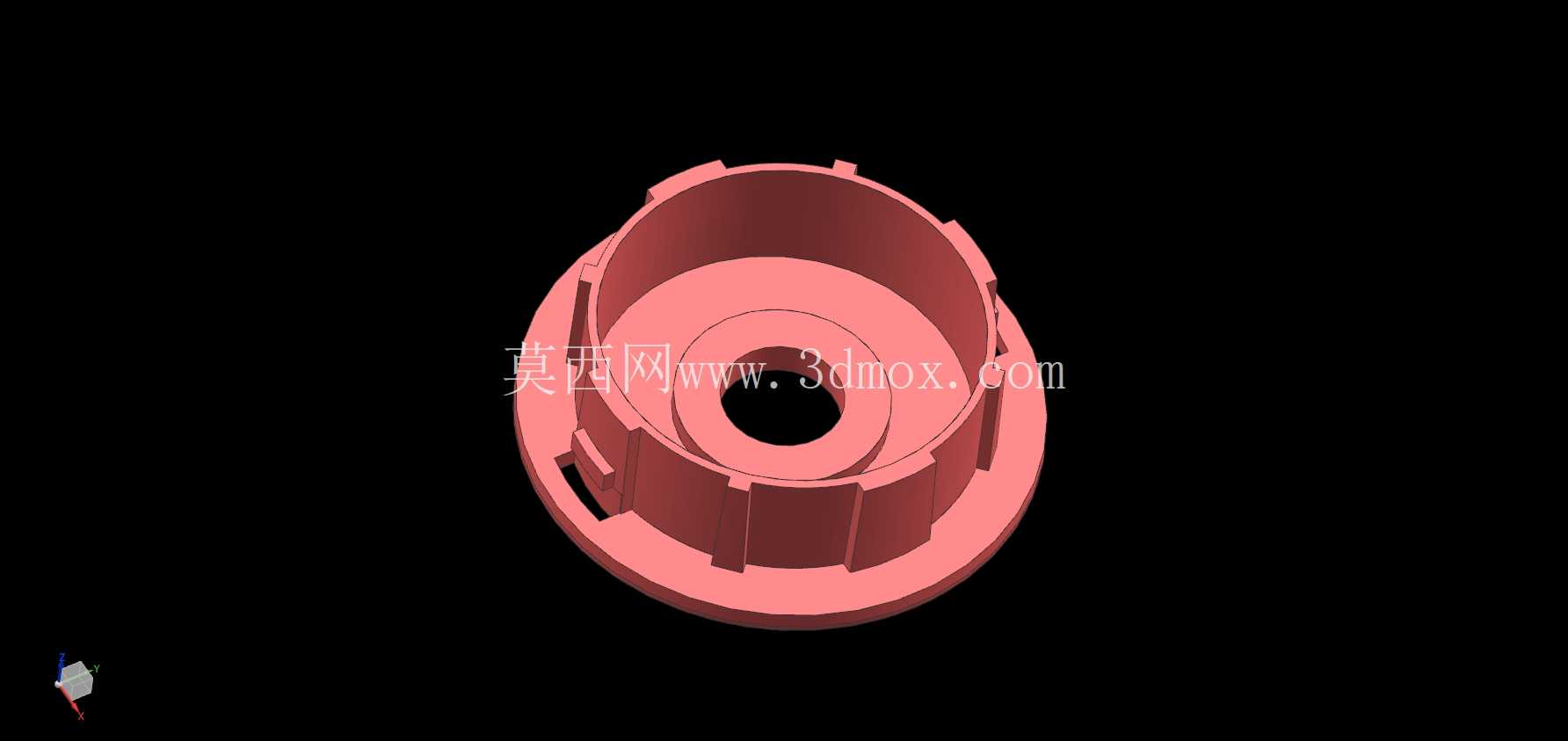

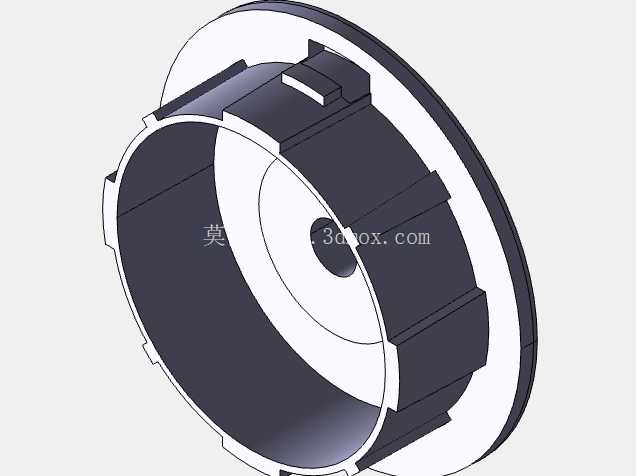

设计阶段首先锚定了高速旋转工况的结构强度需求，整体采用带周向定位凸筋的筒状结构，内壁做阶梯式嵌套设计，中心预留电机轴穿装孔，孔周设置多道径向加强筋，既可以提升零件整体的抗扭刚度，避免大扭矩输出时出现内壁开裂，也能在安装时起到导向定位作用，降低装配对位的难度。外壁均匀分布的轴向卡槽，一方面用于和搅拌罐底座的卡扣结构配合，实现工作腔体的快速装拆定位，另一方面可以在运转时抵消部分周向剪切力，避免长期使用后出现连接松脱。零件的端面做了微小的倒角处理，既可以去除注塑成型后的飞边毛刺，也能在装配时避免锐边刮伤其他配合零件，提升装配顺畅度。

从安装边界来看，该耦合器的径向尺寸严格匹配常规家用搅拌机电机的输出端安装位，轴向高度控制在不超出电机端盖与搅拌罐底座的预留间隙范围内，不需要对现有成熟机型的机身结构做改动即可直接替换适配，大幅降低了家电厂商的配件开模与适配成本。零件的壁厚设计充分考虑了注塑成型的工艺性，整体壁厚均匀，转角位置均做圆角过渡，避免注塑过程中出现缩痕、缺料等成型缺陷，同时也能减少应力集中，提升零件的抗疲劳寿命，应对频繁启停、正反转切换的工况冲击。

在功能特性设计上，耦合器的配合面公差经过反复校核，与电机轴的配合采用过渡配合公差带，既保证安装时不需要过大的压装力，方便产线快速装配，也能保证运转时不会出现轴与孔的相对滑动，避免动力损耗。与搅拌刀组连接端的卡槽采用对称式设计，不管是搅拌刀还是研磨刀组都能通用适配，不需要针对不同功能的刀组开发不同规格的耦合器，减少了配件的SKU数量，降低了生产与售后的配件管理成本。零件的材质适配性也做了充分考量，结构设计既满足普通耐磨工程塑料的注塑成型要求，也可以采用粉末冶金工艺加工金属材质版本，适配商用大功率搅拌设备的高负载需求。

实际测试验证阶段，该结构的耦合器在额定扭矩下连续运转数百小时无明显磨损，在1.5倍额定扭矩的过载测试中未出现结构断裂或塑性变形，在反复装拆上千次后，卡槽的定位精度仍能满足使用要求，不会出现刀组晃动、运转偏心的问题。针对厨房场景常见的水汽、食材残渣侵蚀问题，结构上没有设计容易积留残渣的狭小缝隙，日常使用后随搅拌罐冲洗即可完成清洁，不会出现残渣残留发霉的卫生隐患，也避免了残渣进入配合缝隙导致的卡滞、磨损问题。

很多同类耦合器设计容易忽略运转时的同轴度问题，导致刀组运转时出现偏心抖动，不仅噪音大，还会加速刀组轴承的磨损，这款耦合器在设计时将中心安装孔与外壁定位面的同轴度公差控制在极小范围内，从零件本身保证动力传输的同轴度，降低整机运转的振动与噪音，提升用户的使用体验。同时内壁的加强筋布局经过优化，在保证结构强度的前提下尽可能减少材料用量，降低零件的单件生产成本，符合家电配件大规模量产的成本控制要求。
