单拐曲轴机械结构三维设计

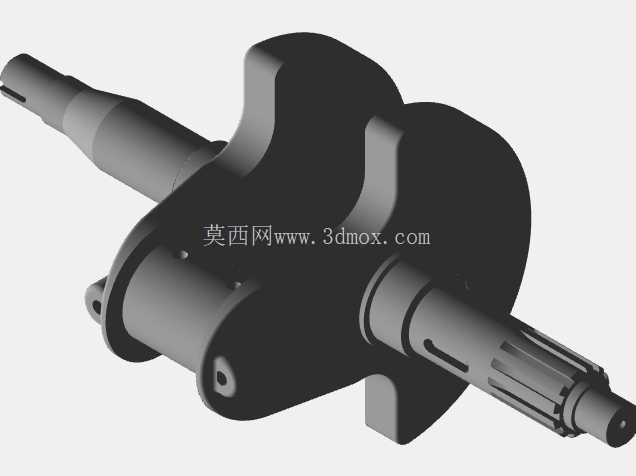

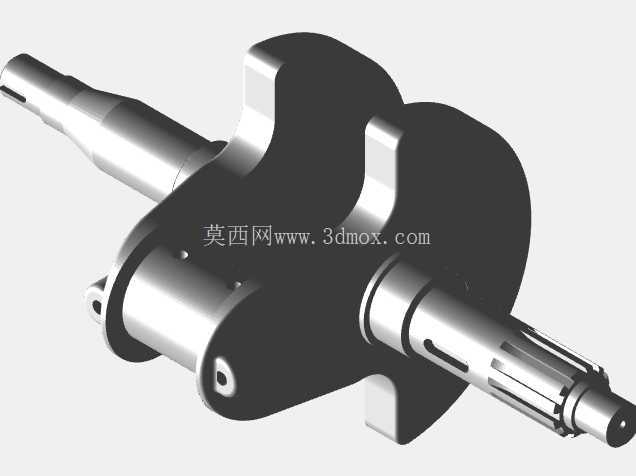

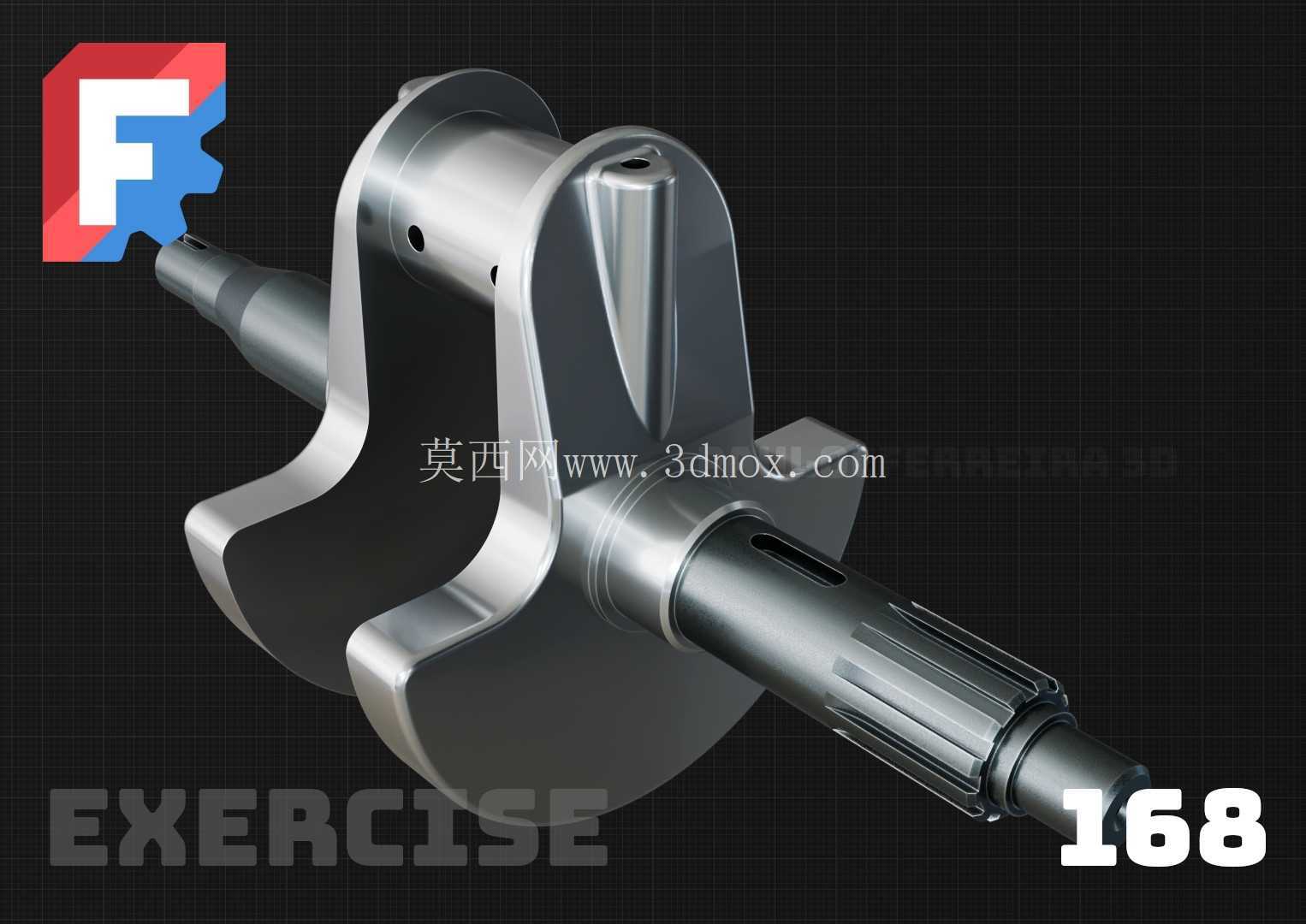

　　这类单拐曲轴结构，是小型单缸动力设备里的核心传动部件，日常在小型通用汽油机、摩托车发动机、小型空气压缩机、便携发电机组这类设备里承担核心动力转换作用，负责把活塞往复直线运动转化为旋转扭矩向外输出，是动力端和负载端之间的关键衔接零件。从结构设计逻辑来看，整个零件分为几个功能段：一端是带定位结构的输入连接段，和连杆大头配合承接活塞传递来的交变推力，中间的曲柄臂做了大圆弧过渡的配重结构，用来平衡曲柄销旋转时产生的离心惯性力，降低设备运行时的振动幅值，另一端是带花键结构的输出轴段，用来和飞轮、离合器或者负载端的传动件连接，轴身上预留的键槽和径向孔，分别用来做周向传动定位和润滑油路通道，保证配合面在高速运转时能得到持续润滑，减少磨损。做这类零件的结构设计时，首先要明确安装边界：输出端花键的配合长度、轴径公差要和对接的传动件内花键完全匹配，输入端曲柄销的直径、宽度要和所选连杆大头的轴瓦尺寸适配，曲柄臂的回转半径直接决定活塞行程，也就直接关联设备的排量参数，设计时要先根据动力需求确定曲柄半径，再反向推导整个曲轴的轴向尺寸链，保证装入箱体后，各段轴颈和箱体轴承位的同轴度公差控制在0.02mm以内，避免运转时出现偏磨、抱轴的故障。

　　外形上曲柄臂的配重轮廓不是随意做的弧形，是通过动平衡计算得出的偏心质量分布，要保证曲轴在额定转速下旋转时，一阶往复惯性力的平衡率达到85%以上，减少设备运行时的整机振动，轴段上的退刀槽、圆角都做了R2以上的圆弧过渡，避免应力集中，因为曲轴工作时长期承受交变弯曲和扭转载荷，应力集中位置很容易萌生疲劳裂纹，最终导致零件断裂失效。实际应用场景里，这类单拐曲轴和多拐曲轴的设计逻辑有明显区别，单拐结构不需要考虑多缸之间的点火间隔角配平，结构更紧凑，加工难度更低，适合小功率动力设备使用，安装时要注意两端轴承位的同轴度校准，输出端花键配合要涂抹润滑脂减少微动磨损，轴身上的润滑油孔要和箱体油路对齐，保证压力润滑油能顺利输送到曲柄销和连杆轴瓦的配合面。

　　设计建模过程中，要重点校验几个关键尺寸：曲柄销和主轴颈的平行度公差，直接影响连杆运转时的偏磨量；花键段的齿形公差，要保证传动时的载荷均匀分布，避免单齿受力过大断裂；配重块的外圆回转直径，要和箱体内腔预留的安全间隙保持在5mm以上，防止运转时出现运动干涉。这类零件的材质一般选用球墨铸铁或者调质合金钢，对应不同的功率等级，小功率通用动力用球墨铸铁就能满足强度要求，成本更低，大功率高转速场景则需要用40Cr调质处理，表面轴颈位置做高频淬火提升耐磨性。

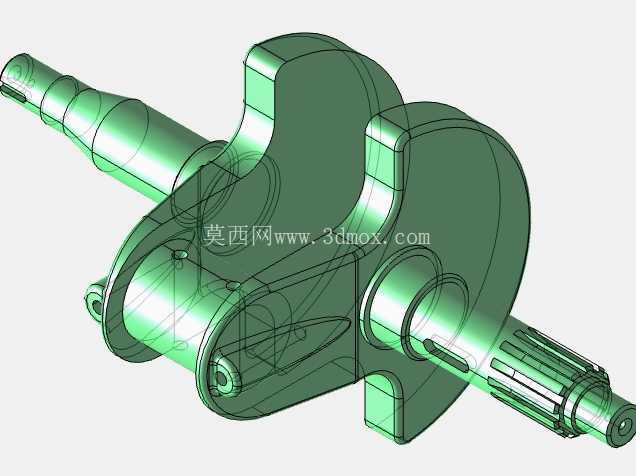

　　从建模思路来说，先绘制主轴颈的回转中心线，确定两个主轴颈的同轴基准，再偏移曲柄半径距离绘制曲柄销的中心线，用旋转特征做出各段轴的基础轮廓，再拉伸切除做出花键齿形、键槽、润滑油孔，最后对曲柄臂的配重轮廓做放样成型，所有过渡位置都要倒圆角处理，避免建模时出现尖锐棱角，后续做有限元应力分析时，要重点校核曲柄臂和主轴颈衔接的圆角位置，这里是整个零件应力最高的区域，也是疲劳失效的高发位置，必要时可以加大圆角半径或者做卸载槽结构降低应力峰值。
