带销轴铰接式双安装位金属连接构件

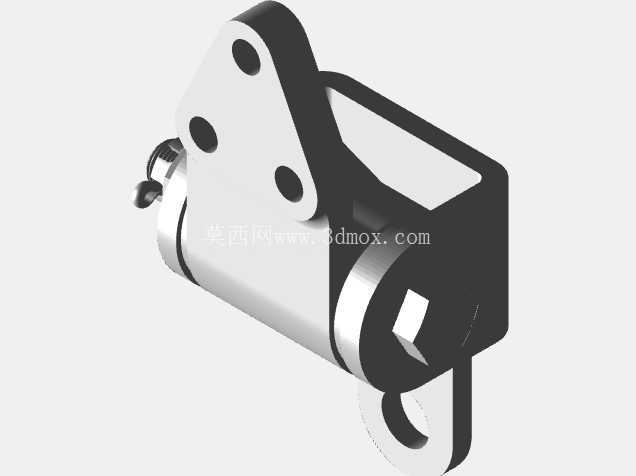

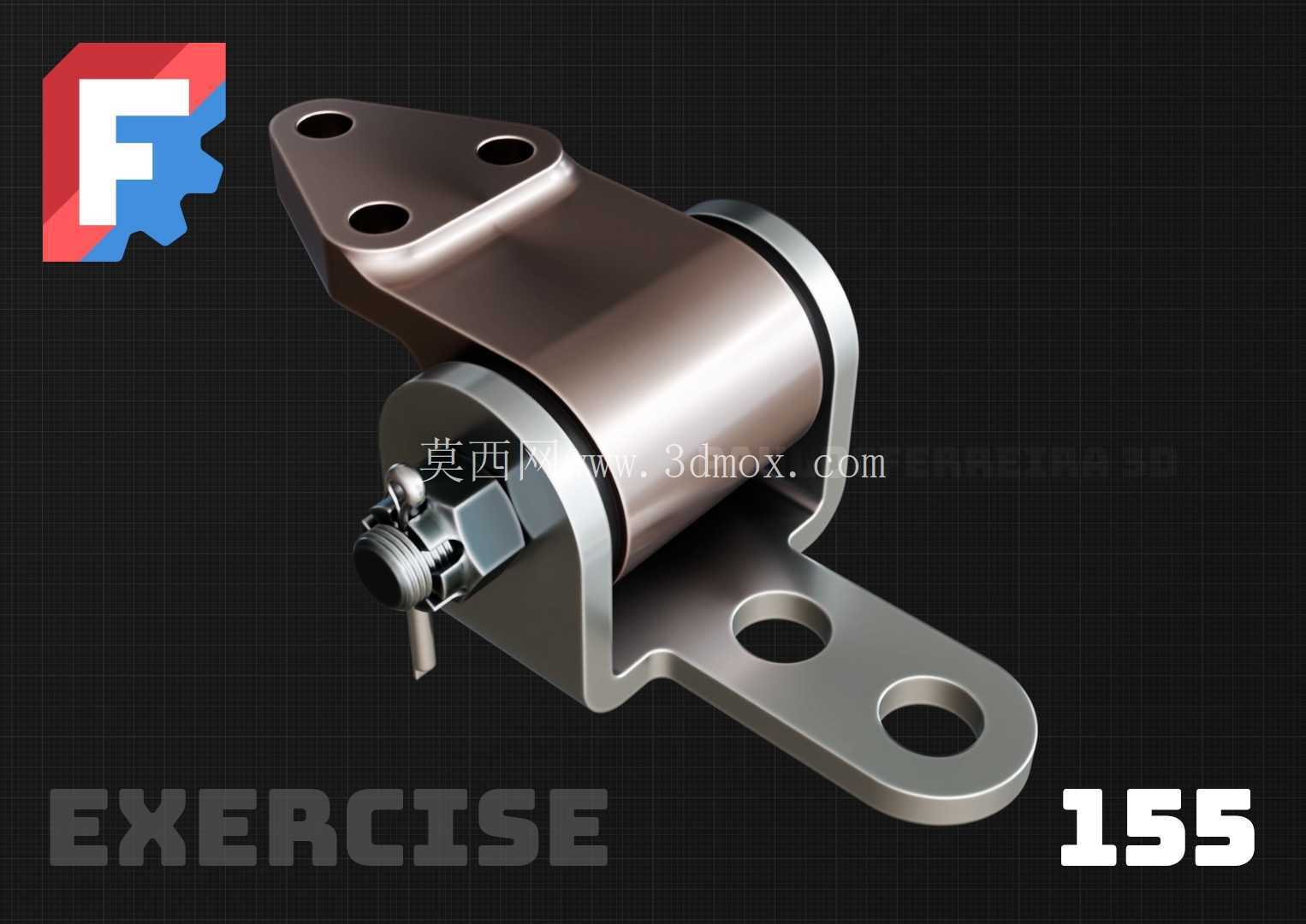

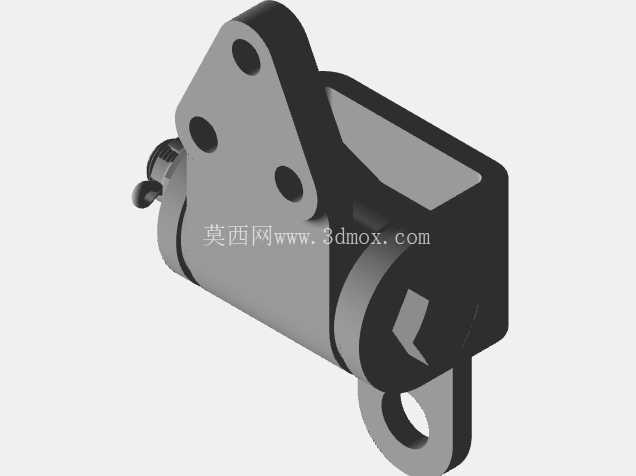

　　这款铰接式连接构件在轻工自动化输送线、小型工装夹具、民用机械操纵机构中应用十分广泛，核心作用是实现两个相对运动部件之间的铰接传动，同时承担径向载荷与小幅摆动工况下的连接固定，避免刚性连接带来的应力集中问题。从结构功能来看，构件分为三个核心功能段：上部三角安装板、中部套筒铰接段、下部L型安装支耳，三段通过一体折弯与机加工成型，整体为金属材质，表面做了防锈氧化处理，适配常规车间环境下的长期使用需求。上部三角安装板开设三个等距分布的通孔，孔位做了沉头处理，安装时可将螺栓头部完全埋入板件平面，不会突出表面干涉相邻部件的运动轨迹，三角布局的孔位设计相比双孔安装拥有更好的抗扭转性能，在承受侧向冲击力时不会出现安装位松动偏转的问题。

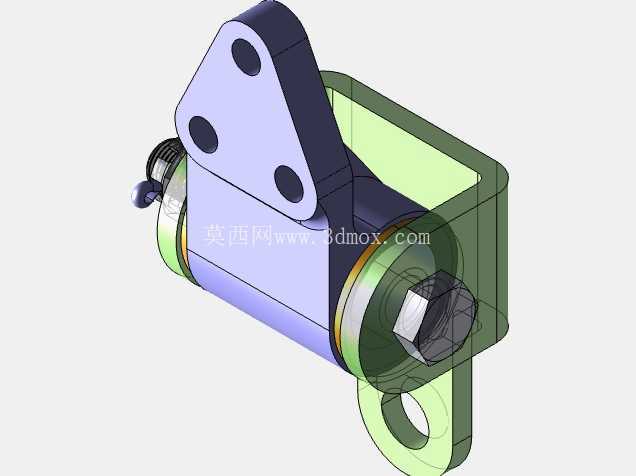

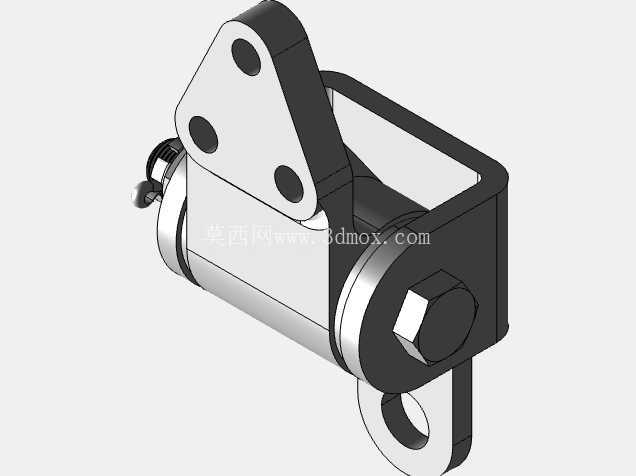

　　中部套筒段为核心铰接承载区，内部穿装带开口销限位的销轴，销轴端部加工有扁方与螺纹段，可通过螺母调节铰接副的预紧阻尼，既保证铰接转动的顺滑度，又能消除配合间隙带来的晃动，开口销的设置可避免设备长期振动下螺母松脱导致销轴窜出，大幅提升构件运行的可靠性，套筒与销轴之间预留有合理的配合间隙，可适配常规工况下的润滑脂填充，降低铰接副的磨损速率。下部L型支耳开设两个同轴通孔，用于与被连接的运动部件做固定连接，支耳的折弯角度经过精确计算，可保证铰接摆动过程中上下两个安装端的运动轨迹不会发生干涉，最大摆动角度可覆盖常规机械操纵机构的行程需求。

　　从设计思路层面，这款构件在建模时优先保证了安装基准面的平面度要求，所有安装孔的孔位公差均按照IT7级精度设定，可直接适配标准螺栓的装配需求，不需要二次修配；中部套筒的壁厚经过载荷校核，在承受10kN径向载荷时不会出现塑性变形，可满足多数中小型机械的铰接承载需求。安装边界方面，上部三角安装板的外接圆直径控制在合理范围，不会占用过多安装空间，下部支耳的伸出长度经过优化，在保证连接强度的前提下尽可能缩小整体外形尺寸，铰接转动时的最大外轮廓不会超出安装板的边界范围，可在紧凑的安装空间内完成装配。

　　实际应用中，这类构件常被用做小型设备的舱门铰接支座、操纵杆的中间传动铰接件、工装夹具的活动压臂连接座，相比一体成型的刚性连接结构，铰接式设计可补偿安装过程中带来的位置误差，降低装配时的对位难度，同时在设备运行过程中可吸收小幅振动，减少连接螺栓受到的交变载荷，延长整体结构的使用寿命。建模过程中需要重点关注套筒与安装板、支耳的衔接处圆角处理，这些位置是应力集中高发区，合理的圆角过渡可大幅提升构件的疲劳强度，避免长期交变载荷下出现焊缝开裂或者本体断裂的问题；销轴的限位结构需要保证开口销安装后不会与周边部件发生刮擦，预留足够的操作空间方便后期维护时拆卸更换。
