12mm带红圈金属防水按钮开关结构

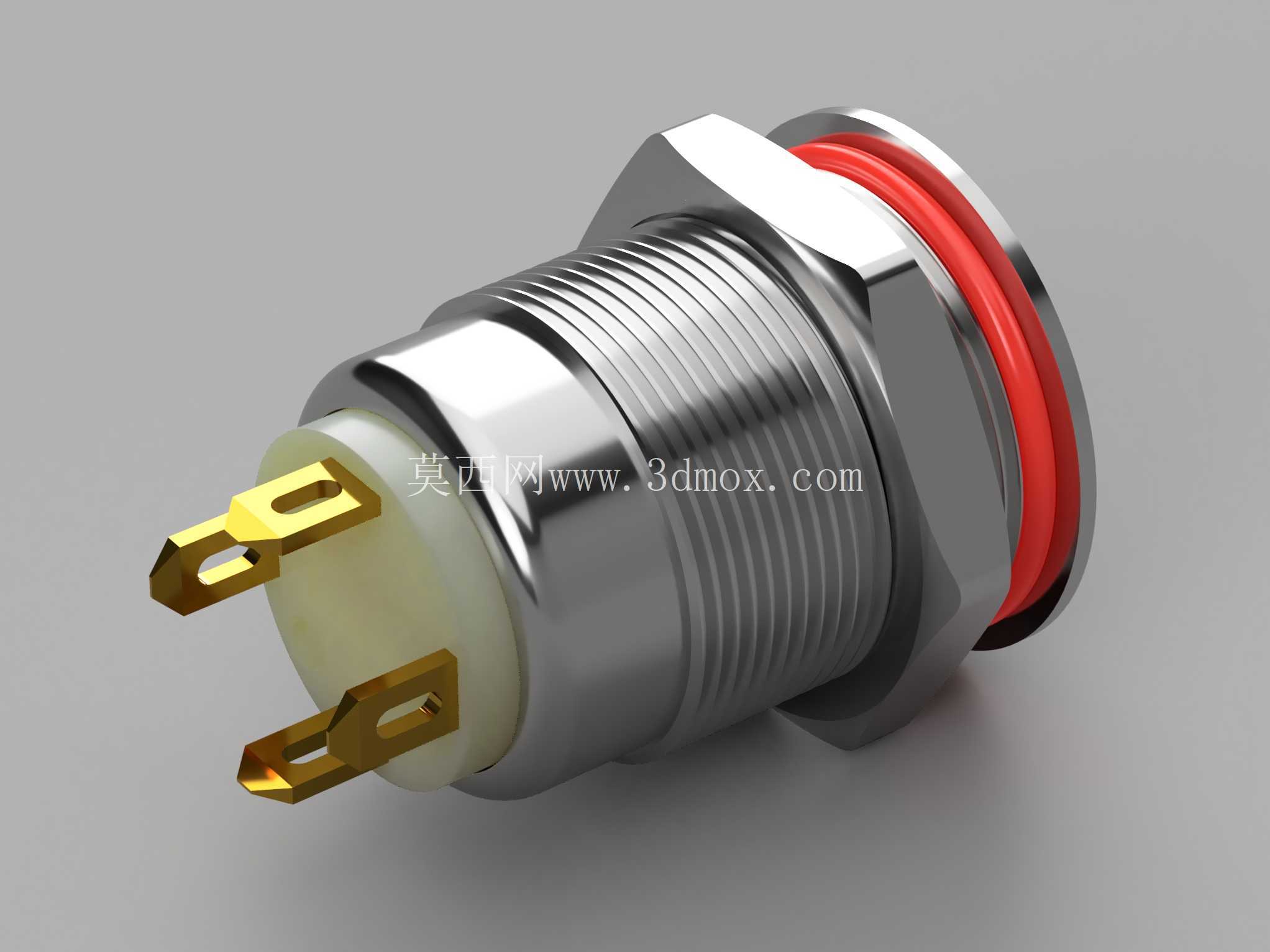

　　从结构设计来看，这款按钮采用全金属外壳搭配六角锁紧安装结构，外壳做了防滑滚花处理，安装时可以通过扳手卡紧六角部位拧紧锁紧螺母，不需要额外在面板背面做复杂的防转卡位，安装效率更高，金属外壳的材质选择兼顾了结构强度与抗腐蚀能力，能适应有少量切削液飞溅、户外轻度雨淋、粉尘较多的工业现场环境，前端的红色环形标识圈是功能区分设计，常规场景下红色圈对应停止、急停触发类的功能，和绿色、黑色等其他圈色的按钮形成明确的视觉区分，操作人员在紧急状态下能快速定位到对应按键，减少误操作概率。这款12mm规格的金属按钮，是工业控制回路里极为常见的主令操作元件，日常在小型控制柜面板、手持操作终端、户外检测设备、新能源小型充换电设施、食品加工机械的操作工位上都能见到它的身影，核心作用是完成回路的通断触发，给控制系统传递人工操作的开关量信号，相比大尺寸的控制按钮，它更适合安装空间局促、操作点位密集的面板场景，单点位占用面板面积极小，能在有限的面板区域内排布更多功能按键。

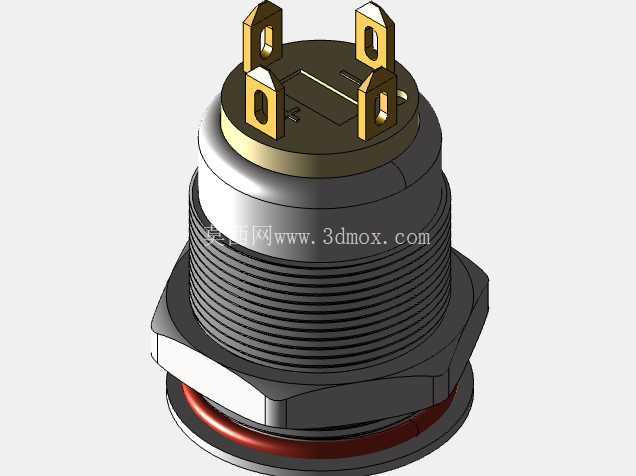

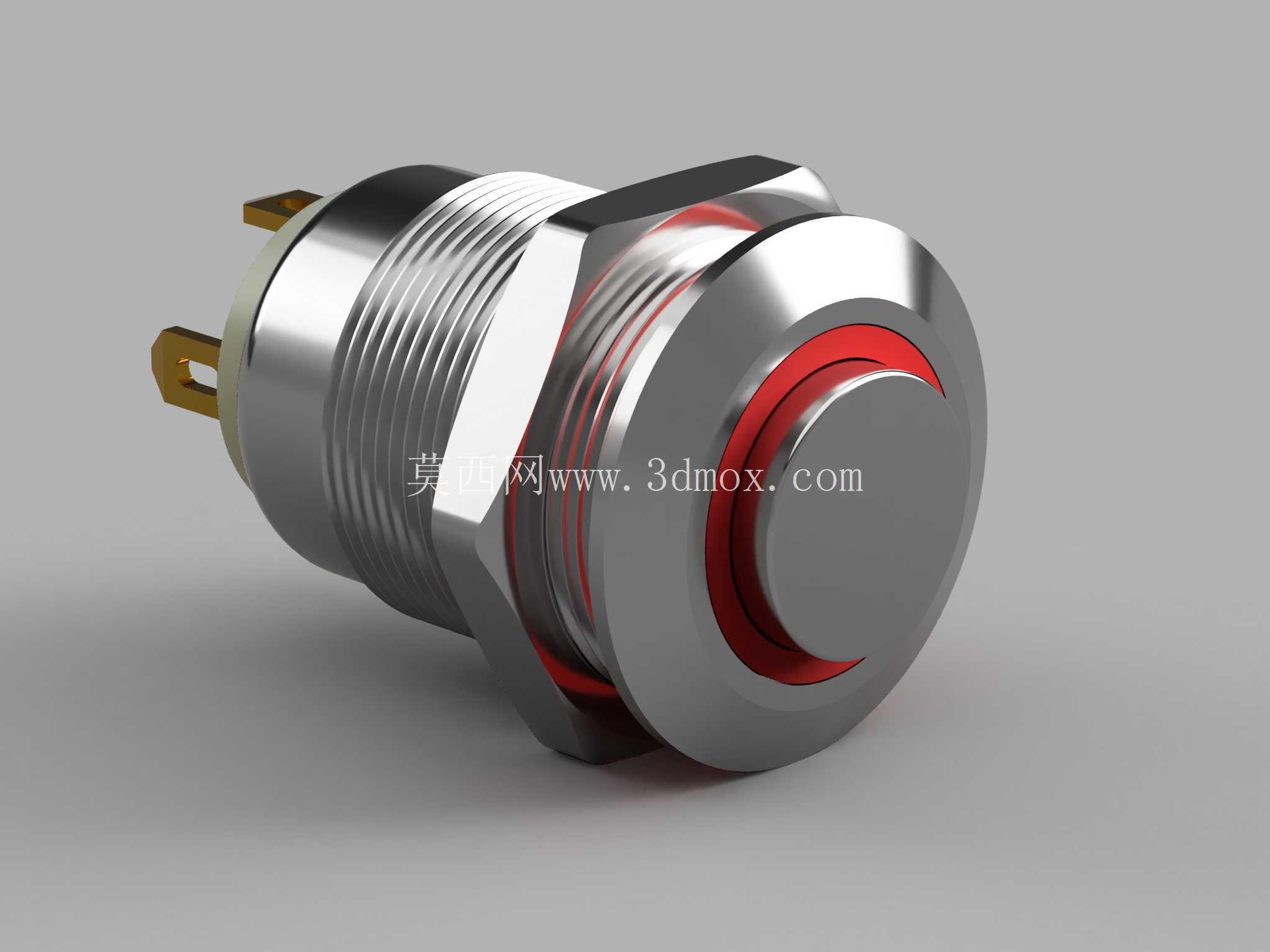

　　按钮的操作端采用平端按压设计，按压行程控制在适合单手点动操作的范围，按压力度经过调校，既不会因为力度过轻导致现场震动引发误触发，也不会因为力度过大造成长时间操作的手部疲劳，引脚采用插片式接线结构，适配常规的工业冷压接线端子，接线时不需要焊接，直接压接端子后插装即可，后期维护更换的拆卸效率更高，也能避免焊接带来的虚接、焊渣残留等问题。安装边界上，这款按钮需要在安装面板上开设12mm直径的圆形安装孔，适配的面板厚度覆盖常规工业控制柜的1mm到5mm钢板、塑料面板厚度范围，锁紧螺母拧紧后能和面板之间形成可靠的密封配合，搭配前端的密封结构可以达到常规工业场景的防水防尘要求，按钮整体的轴向长度控制得比较紧凑，即使是厚度较薄的手持操作盒内部，也不会因为元件过长挤压内部的走线空间，接线引脚的排布间距符合安规要求，不同引脚之间的爬电距离满足低压控制回路的绝缘要求，不需要额外增加绝缘隔离件。

　　从设计思路上，这款按钮没有多余的冗余结构，所有结构特征都服务于安装便捷性、操作可靠性、环境适应性三个核心需求，外壳的滚花除了安装时的防滑作用，也能在按压时给操作人员提供明确的触觉反馈，前端的金属按键边缘做了小圆弧倒角处理，没有尖锐的棱角，长时间按压操作不会硌手，红色标识圈采用内嵌式设计，不会因为长期的摩擦触碰出现标识脱落、掉色的问题，即使在有油污的场景下用抹布擦拭清洁也不会损伤标识层。

　　在实际设备选型中，这类小尺寸金属按钮常被用来做设备的启动点动、功能复位、模式切换、紧急停止触发等功能，因为全金属外壳的抗干扰能力更强，在有电磁干扰的工业现场，相比塑料外壳的按钮更不容易出现信号误传的问题，插片式的接线结构也能在设备震动的工况下保持更可靠的连接，不会像焊接引脚那样因为长期震动出现焊点开裂的故障。建模过程中需要重点关注几个配合尺寸的公差：安装螺纹和锁紧螺母的配合公差要控制在合理范围，过松会导致按钮在面板上晃动，过紧会造成安装拧入困难；按键和外壳之间的滑动配合间隙要兼顾滑动顺畅度和密封要求，间隙过大容易进粉尘卡滞按键，间隙过小会因为温度变化出现热胀冷缩导致按键按不动；引脚的位置度公差要保证和配套的接线端子能顺利插装，不会出现引脚偏斜导致插装困难的问题。
