DIY分体式USB接口防护连接外壳结构

在日常电子装联、小型设备改装、手工电子制作场景中，USB接口的接线端防护一直是容易被忽略的细节，很多时候手工焊接的USB接线直接裸露在外，不仅容易因为拉扯导致焊盘脱落，线材弯折处也容易出现铜丝断裂，甚至存在短路的隐患，这款DIY结构的USB连接器外壳，正是针对这类小批量手工制作、设备改装场景的接线防护需求设计。

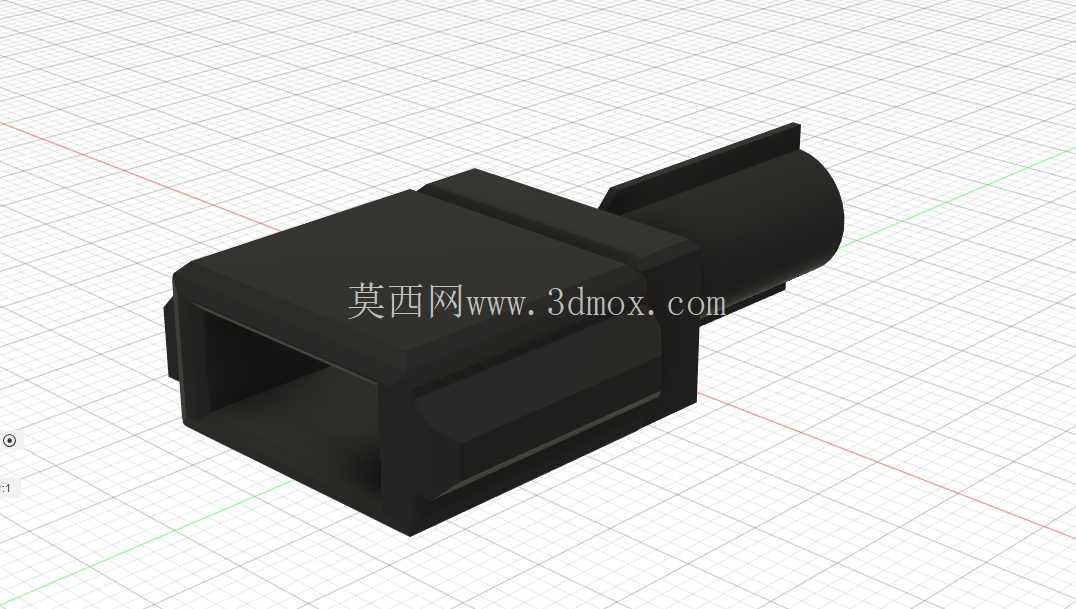

从结构设计思路来看，这款外壳采用分体对扣的结构形式，没有采用传统的一体式注塑或者超声波焊接的闭合方式，而是将外壳拆分为上下两个对称的半壳结构，扣合后可以完全包裹住USB公头的金属基座与线材焊接位置，内部预留了刚好容纳标准USB-A公头的腔体，腔体尺寸完全匹配常规USB公头的金属外壳轮廓，不会出现公头在壳体内晃动移位的问题，靠近线材出线的位置设计了锥形的收腰结构，能够对线材形成自然的弯折缓冲，避免线材在焊接根部直接出现大角度弯折，降低线材断裂的概率。

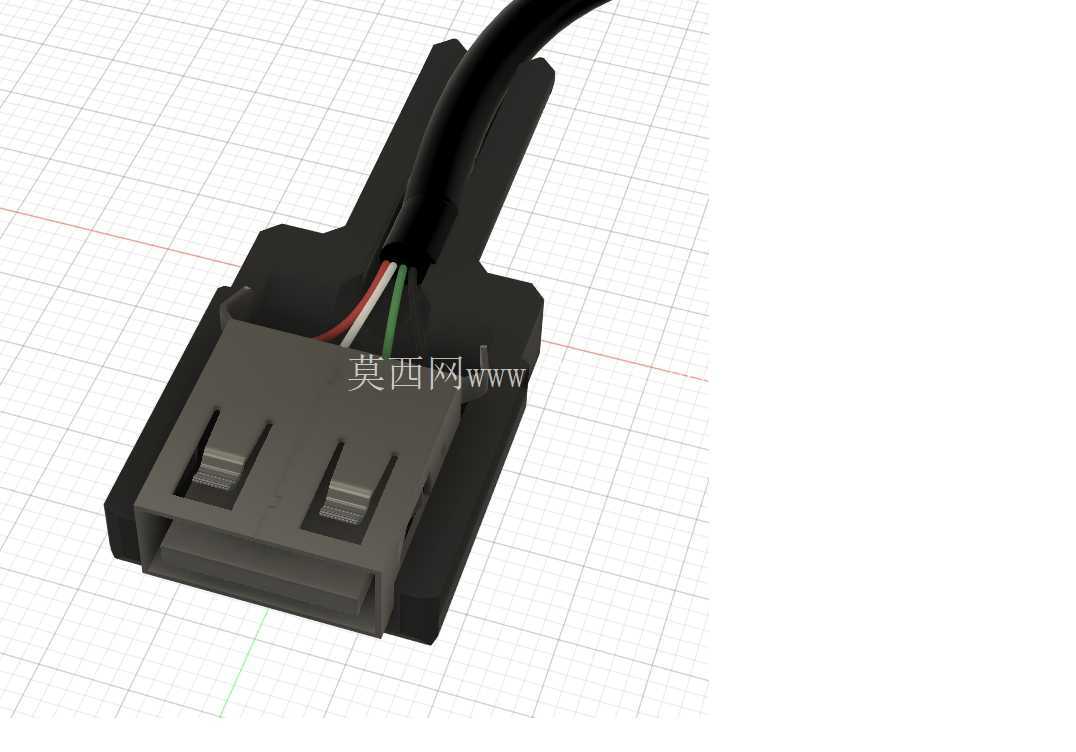

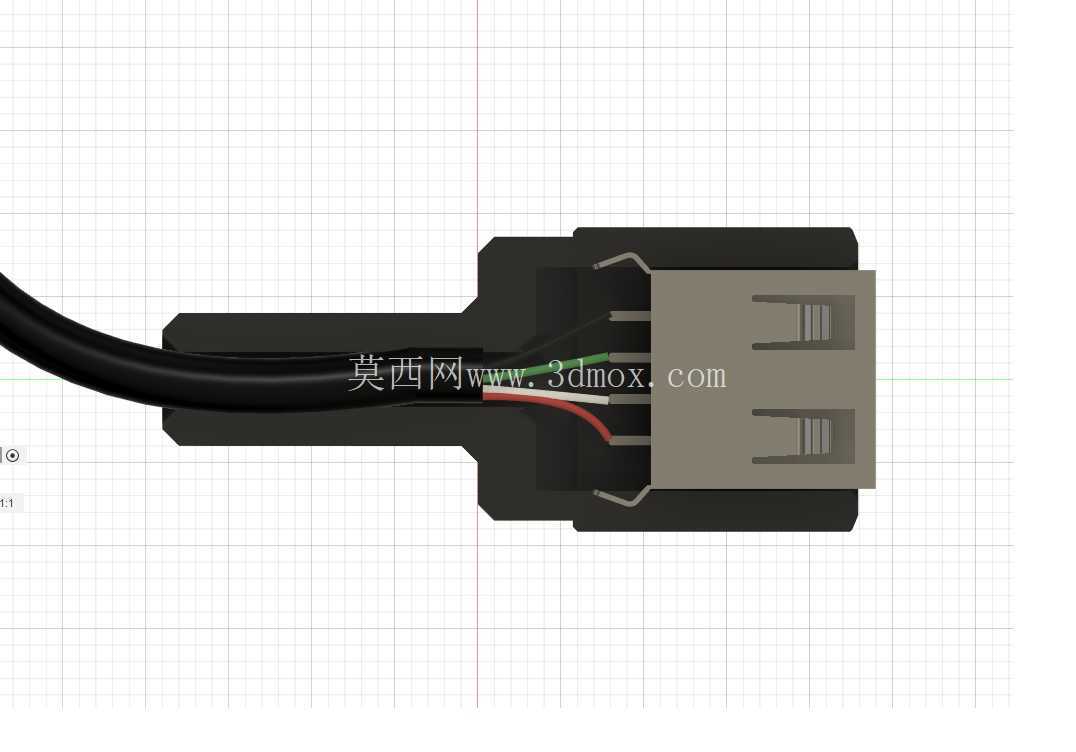

考虑到手工制作的加工条件，这款外壳的结构完全适配熔融沉积型3D打印的工艺要求，所有壁厚都设置在1.5mm以上，没有小于0.8mm的薄壁结构，也没有悬空角度大于45度的无支撑结构，打印时不需要额外添加支撑材料，拆分后的两个半壳都可以直接平放打印，打印完成后不需要复杂的后处理，只需要去除少量的打印层纹就可以直接装配。两个半壳的对接面没有设计复杂的卡扣结构，而是采用平面贴合的形式，装配时只需要将焊接好的USB公头与线材放入下半壳的定位槽内，扣上上半壳之后，就可以使用烙铁沿着对接缝进行热熔焊接，将两个半壳牢固的融合为一体，相比胶水粘接的方式，热熔连接的强度更高，也不会出现胶水腐蚀线材绝缘层的问题，对于没有专用粘接剂的手工场景非常友好。

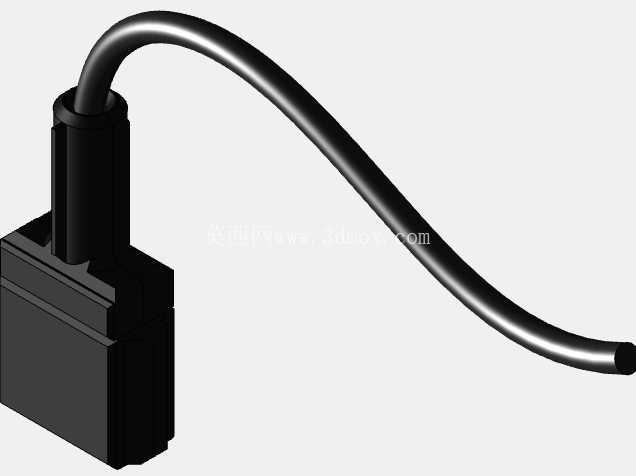

从安装边界尺寸来看，扣合完成后的外壳整体外轮廓尺寸控制得非常紧凑，宽度仅比标准USB-A公头宽4mm，总长度从USB公头前端金属接触面到尾部出线位置为32mm，尾部出线口的直径可以根据常用的USB线材外径调整，常规适配3-5mm外径的线材，不会因为外壳体积过大影响相邻USB接口的使用，比如在多口USB集线器上使用时，不会遮挡旁边的接口位置。外壳前端的开口位置刚好露出USB公头的金属接触部分，公差控制在0.2mm以内，插入母座时不会出现外壳干涉、插不到位的问题。

在实际使用场景中，这款结构不仅可以用于手工制作USB延长线、改装设备的USB供电接口，也可以用于修复已经破损的原装USB接头外壳，相比购买成品的注塑外壳，这种DIY结构可以根据实际的线材长度、接线方式灵活调整腔体内部的空间，比如当接线处额外增加了热缩管绝缘层、或者焊接了小型的滤波元件时，也可以通过轻微调整壳体内腔的尺寸来适配，不需要受成品外壳固定尺寸的限制。装配完成后，还可以根据使用需求在外壳外部增加热缩管包裹，或者编织一层电缆编织网，进一步提升外壳的耐磨性能与外观质感，和线材本身形成统一的防护整体。

需要注意的是，在装配前必须先验证接线的线序是否正确，确认电源正负极、数据信号线的焊接位置没有短路、虚接的问题，因为两个半壳热熔固定之后就无法再次拆开调整接线，如果接线错误就只能破坏外壳重新制作，这也是手工装联过程中必须遵守的操作逻辑，所有防护结构的装配都必须在电路验证完成之后进行，避免后续返工浪费材料与时间。外壳的外表面没有设计多余的防滑纹理，保持了简洁的圆柱过渡外形，插拔时的受力位置刚好在外壳的中部，插拔力可以均匀传递到内部的USB公头基座上，不会因为插拔时的外力导致焊接位置受力松脱，相比直接捏着线材或者金属接头插拔，这种外壳结构能够有效分散插拔力，提升接头的使用寿命。
