高电流紧凑型面包板智能电源模块

这款紧凑型高电流面包板电源，核心定位是服务电子原型开发、嵌入式学习验证场景下的板载供电需求，区别于常规面包板电源仅提供固定电压输出的简陋设计，它在有限的板卡空间内集成了降压调节、参数监控、多接口适配等实用功能，能覆盖绝大多数原型搭建过程中的供电场景。

从实际使用场景来看，日常做单片机功能验证、小型传感器模块调试、分立元件电路实验时，往往需要同时提供3.3V、5V等多档常用电压，还要应对瞬时电流波动，常规的USB直供电流上限不足，线性稳压模块发热严重且没有参数反馈，调试时遇到供电异常很难快速定位问题。这款电源模块直接适配标准面包板的安装间距，板边预留的接线端子可以直接卡入面包板的电源轨，不需要额外飞线，避免了杜邦线杂乱带来的接触不良问题。

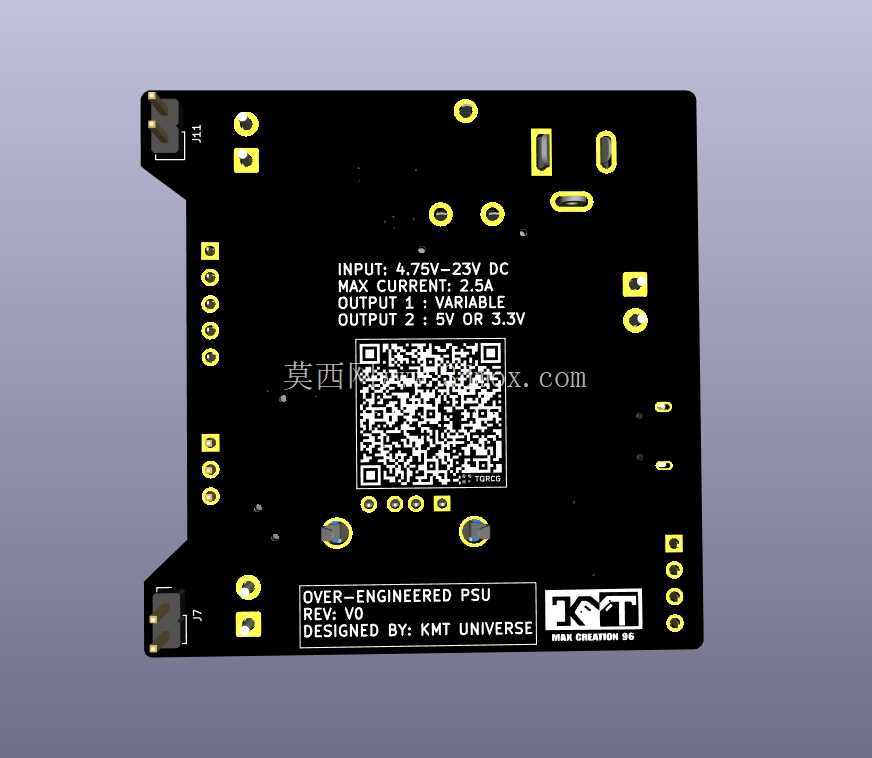

功能层面，它支持4.5V到20V的宽电压输入，不管是用常规的直流电源适配器、锂电池组还是桌面可调电源供电都能适配，降压电路持续输出电流可达2.5A，足够驱动小型舵机、OLED显示屏、无线通信模块这类功耗稍高的外设，不会因为电流不足导致模块复位、工作异常。板载的OLED显示单元可以实时监控输出电压、负载电流参数，调试时不需要额外外接万用表测量供电回路，就能直观看到当前电路的功耗状态，一旦出现过流、电压跌落的情况能第一时间发现，减少排查问题的时间。

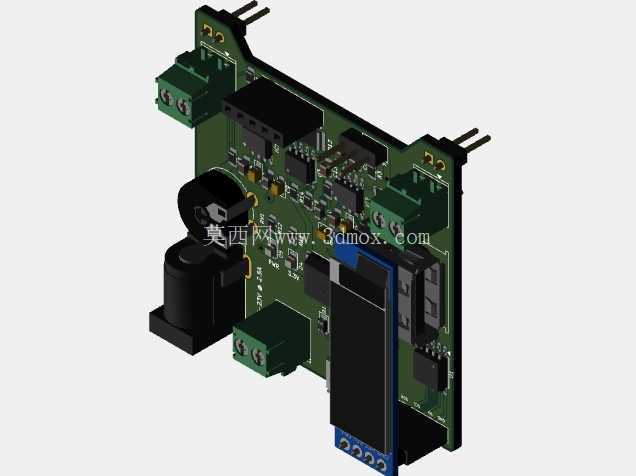

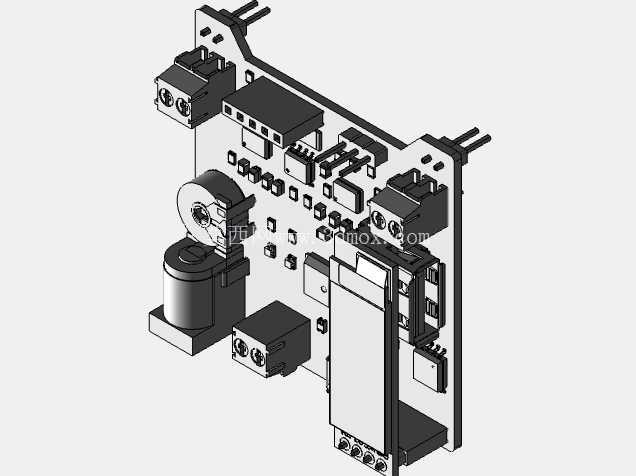

设计思路上，整个板卡采用对称式接口布局，两侧都设置了绿色接线端子，既可以从左侧接入输入电源，也能根据布线需求从右侧接入，适配不同的桌面布线习惯。板上预留的多组排针引脚，除了常规的电源输出引脚外，还把调压控制、使能引脚引出，方便后期扩展外接调压电位器、远程控制开关等功能。电源输入部分做了反接保护、过流熔断设计，新手调试时即使接反输入电源，也不会直接烧毁核心降压芯片和后端连接的实验电路，降低实验过程中的物料损耗。

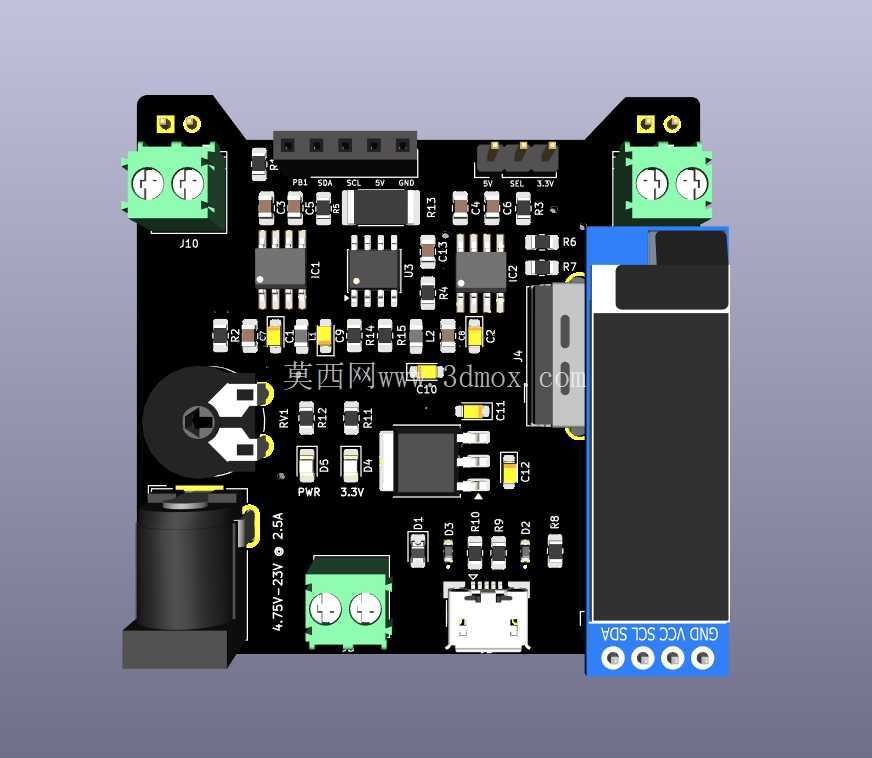

安装边界方面，整个板卡的外形尺寸完全匹配标准半尺寸面包板的安装宽度，板卡底部的定位凸点刚好卡入面包板中间的定位槽，安装后不会出现滑动偏移，输出引脚和面包板电源轨的接触电阻控制在毫欧级，大电流输出时不会因为接触电阻过大导致引脚发热。板上的DC直流插座、Micro USB输入接口分别布置在板卡下侧和中部，不管是用传统的DC圆头适配器还是常用的手机USB线供电，都不需要额外转接，接线后线缆不会和面包板上插装的元件产生干涉。板载的DC电源插座旁预留了固定螺丝孔，如果需要把模块永久固定在自制的实验台架上，也可以用M2螺丝直接锁紧，不需要额外设计固定支架。

电路布局上，功率器件和信号器件做了分区布置，降压芯片、功率电感这类发热较大的元件布置在板卡边缘位置，工作时的热量不会传递到旁边的OLED显示屏和精密采样电阻上，避免温漂导致电流电压采样不准。采样电阻采用高精度低温漂型号，电流测量误差控制在2%以内，足够满足日常原型调试的参数观测需求。板上的电源指示灯、状态指示灯分别对应输入正常、输出正常的状态，不用看显示屏也能快速判断模块的工作状态，在光线不好的桌面环境下也能快速确认供电是否正常。
