模块化可调直流稳压台式电源外壳设计

日常电子调试、实验室小功率供电场景里，很多工程师都遇到过桌面电源占空间、接口布局不顺手、改装升级麻烦的问题，这款围绕LM2596降压拓扑设计的模块化台式电源外壳，就是针对这类实际使用痛点做的结构方案。从实际使用场景出发，这款电源主要面向桌面级电子实验、小型模块调试、单片机开发供电、小功率负载测试这类需求，输出电压覆盖常用的1.2V到37V区间，默认配置支持3A持续输出，开关频率150kHz，能满足绝大多数日常电子调试的供电需求，后续如果需要更大输出功率，只需要更换内部的降压模块，不需要重新制作整套外壳，模块化的结构预留了升级到10A输出的安装空间，不用整体推翻原有结构设计。

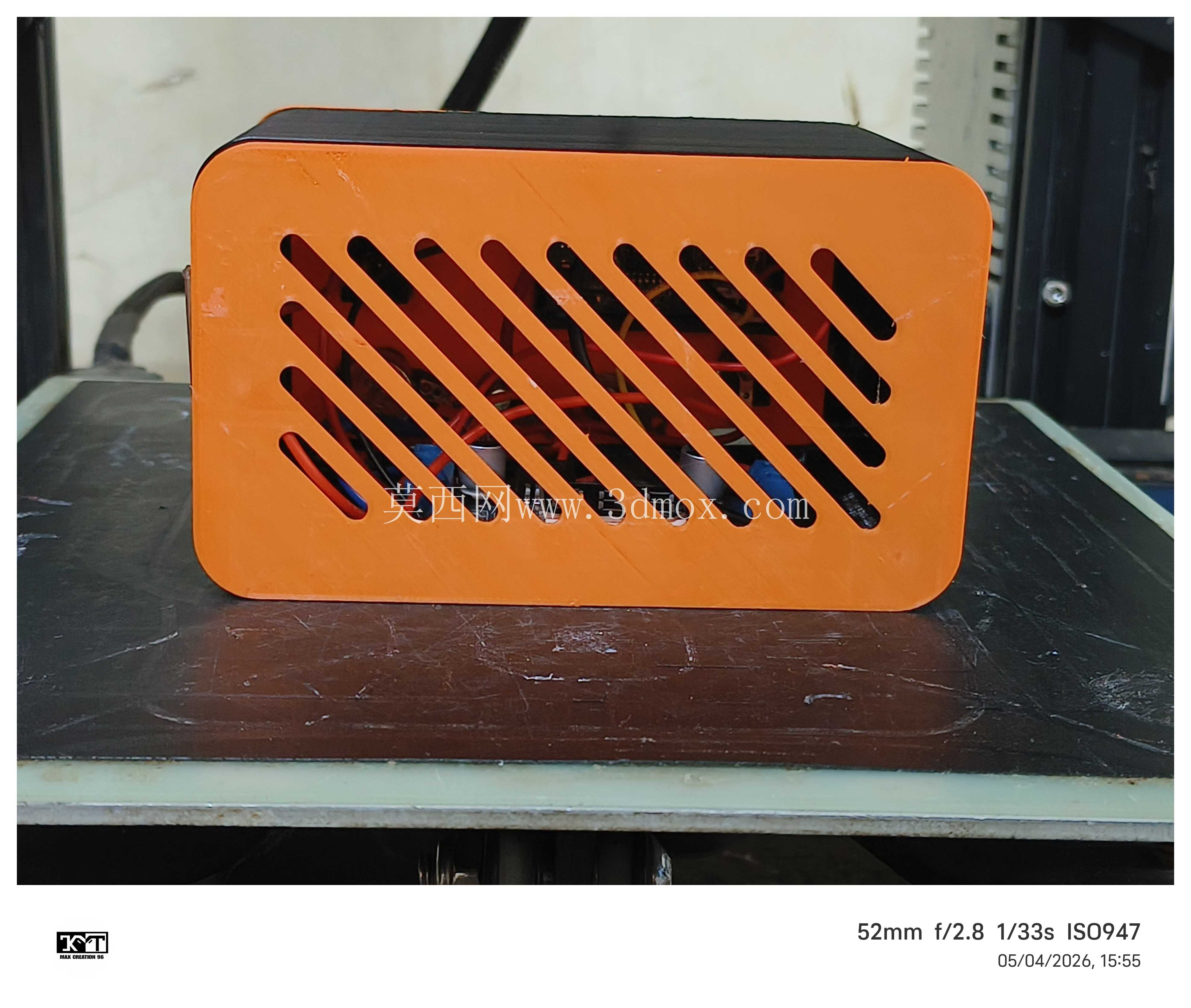

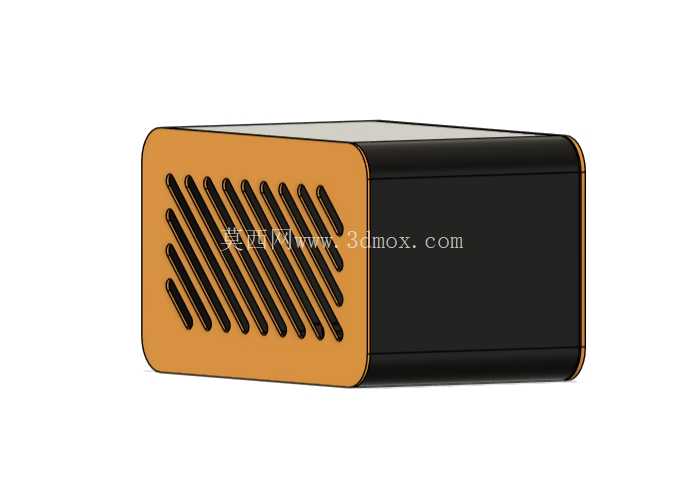

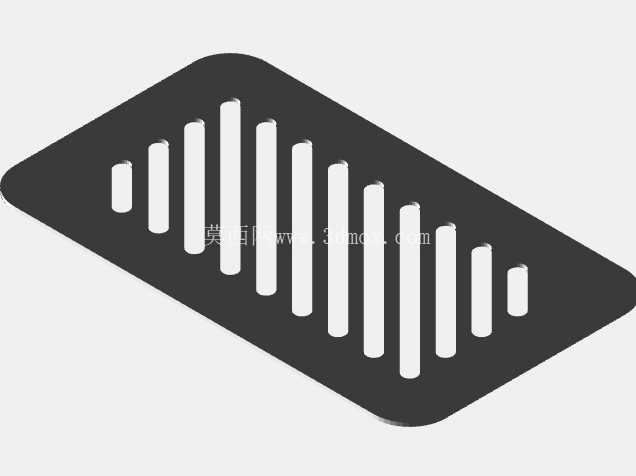

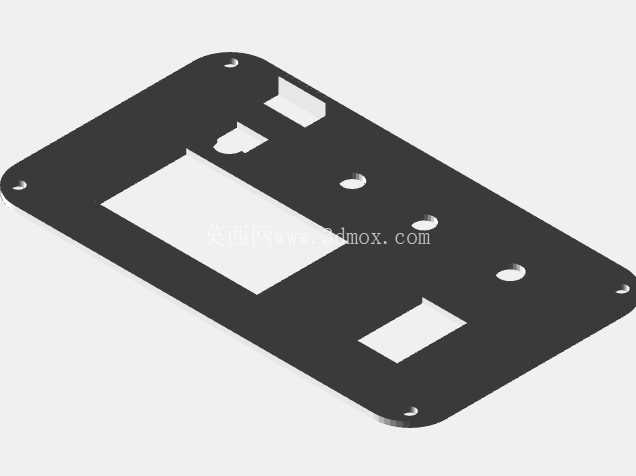

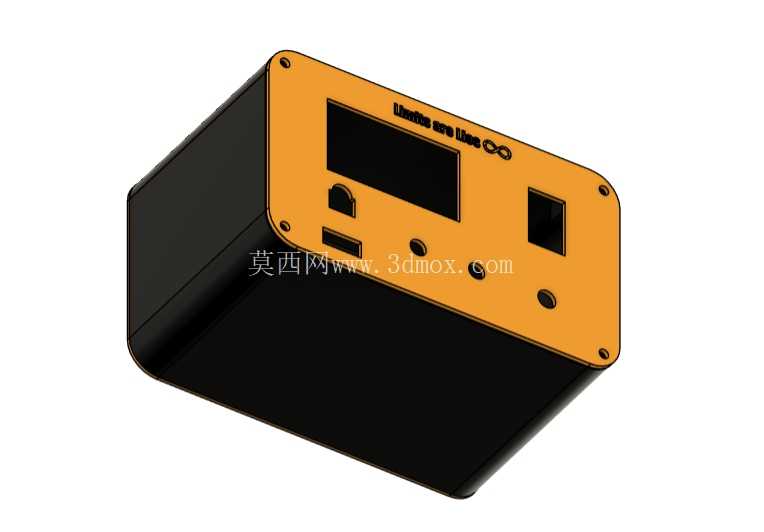

结构设计阶段完全是按照真实组件的实测尺寸做的公差匹配，没有用公版模型的通用尺寸，每个安装位都对应实际采购的LM2596模块、数显表头、电源开关、接线柱、调节旋钮的实际安装孔位，前面板的布局完全按照日常操作的动线排布：最左侧是直流输出线缆的出线位，旁边依次是电压电流双显数表头、船型电源开关、红黑输出接线柱、电压调节旋钮，操作的时候视线刚好落在数显表上，右手调节旋钮或者插拔接线都不会遮挡显示数值，符合日常操作的人机交互逻辑。外壳上预留的通风结构不是装饰性的开孔，是对应降压模块发热芯片的位置做的对流通道，长时间带载工作的时候能靠自然对流带走模块产生的热量，避免密闭空间里热量累积导致模块过热降频。内部的M3安装柱是和外壳一体打印的，不需要额外预埋铜螺母或者打胶固定，模块对准孔位拧上M3螺丝就能完成固定，装配的时候不需要额外做结构修改，新手也能快速完成整机组装。

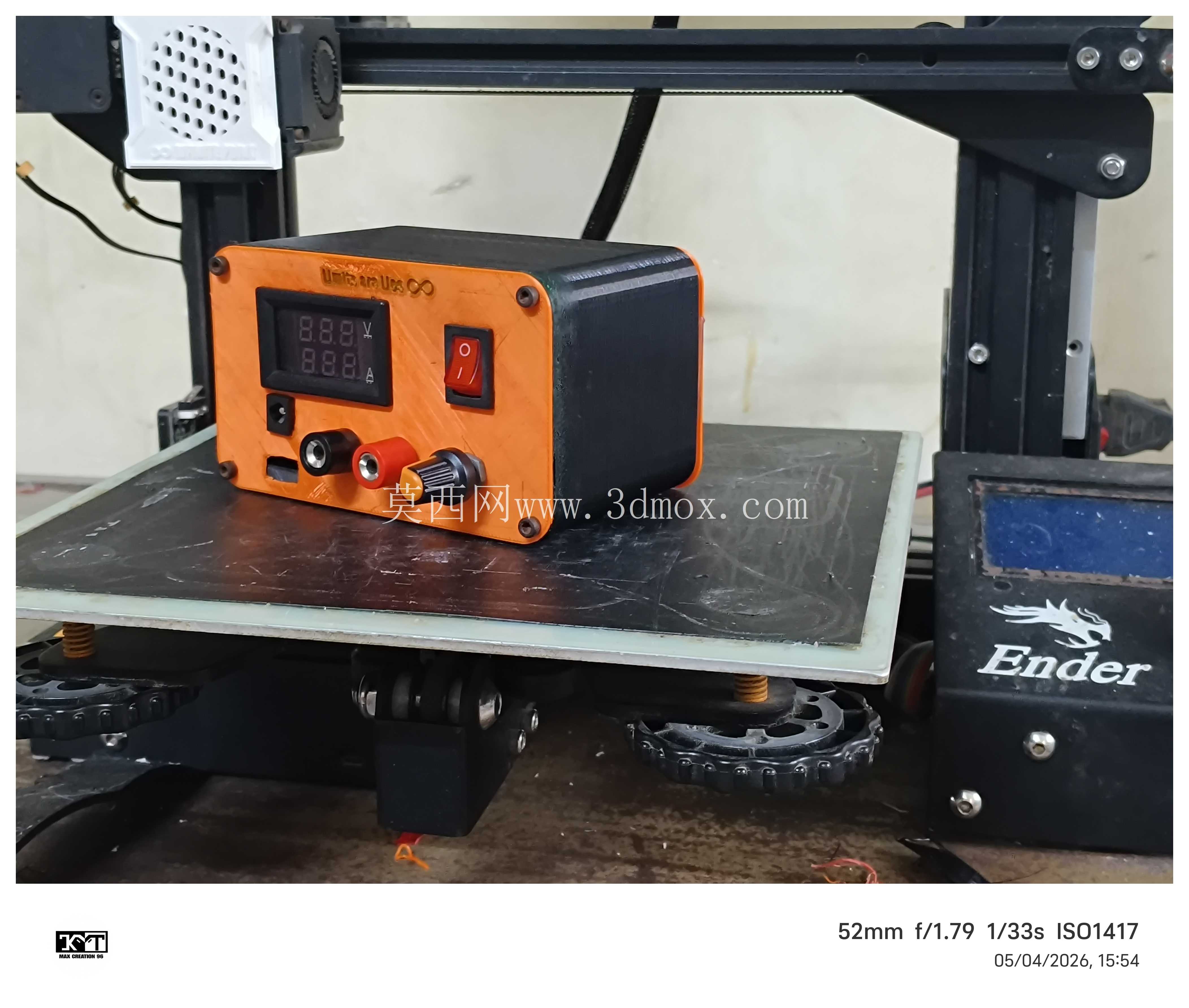

安装边界上，整机尺寸适配单手握持的便携需求，放在桌面不会占用过多工作台空间，底部做了防滑的凸点结构，放在光滑的实验台面上不会被接线拖拽移位。外壳完全适配主流桌面级FDM3D打印机的成型尺寸，不需要拆分打印，不需要额外添加支撑结构，常规的PLA、PETG耗材都能打印，打印完成后只需要简单去除毛边就能直接装配所有电子元件，不需要二次打磨或者结构修整。前面板的开孔公差控制在0.2mm以内，数显表头、开关、接线柱卡入之后就能靠结构公差固定，不需要额外打胶加固，后续如果某个元件损坏，只需要从内部顶出就能更换，维护成本很低。

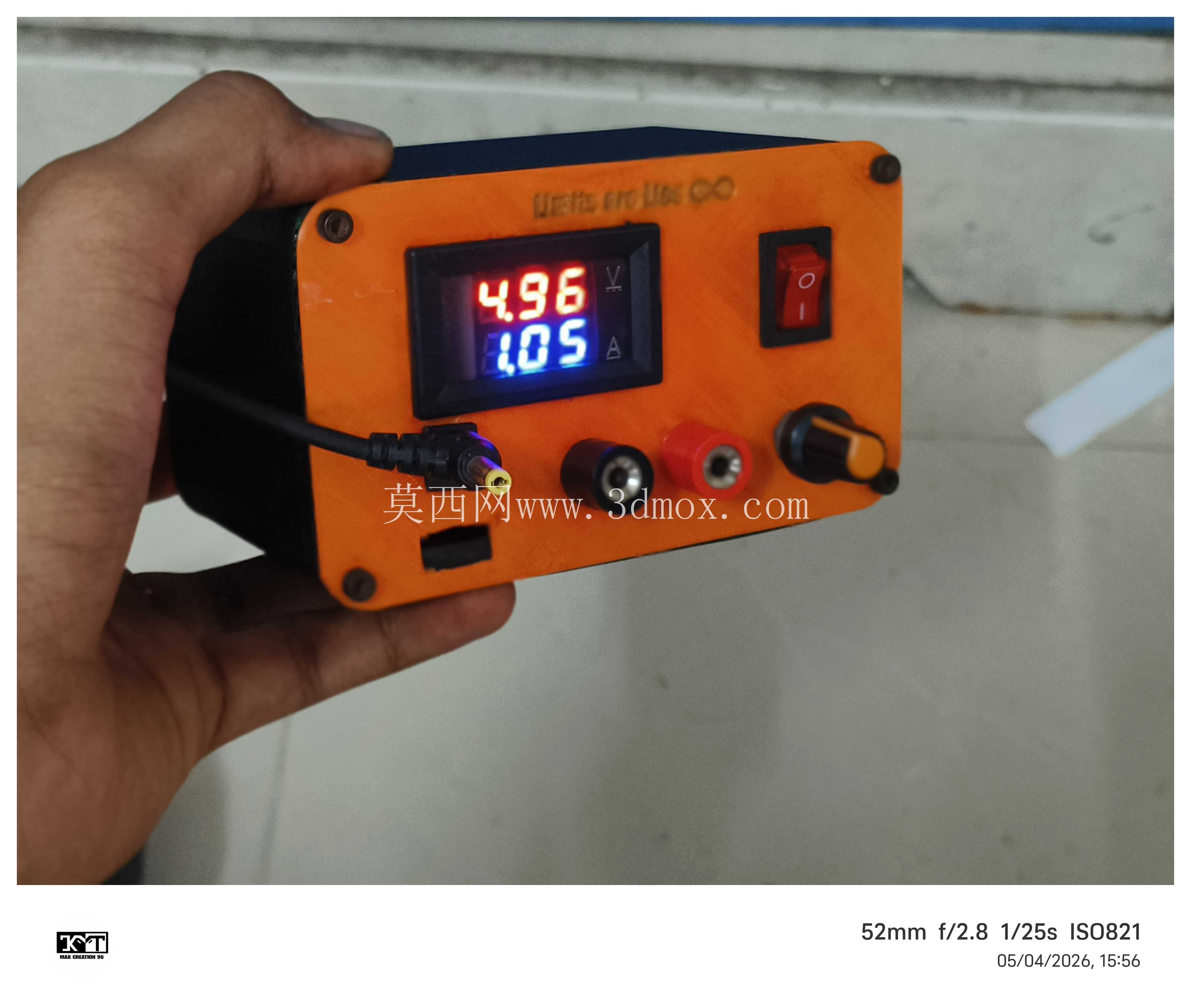

实际使用的时候，这款电源可以放在实验台的边角位置，不占用焊接、调试的操作空间，数显表采用红蓝分色显示，电压数值用红色显示、电流数值用蓝色显示，快速扫一眼就能区分两个参数，不会出现读数混淆的情况。输出接线柱兼容香蕉插头和裸露线芯两种接线方式，临时测试的时候可以直接插香蕉插头快速接线，长期固定负载的时候可以拧紧接线柱固定裸线，适配不同的接线场景。电源开关选用带灯的船型开关，通电状态下有明确的视觉提示，避免误判电源通断状态导致的调试失误。内部的走线槽做了限位结构，高压输入侧和低压输出侧的走线被结构筋隔开，不会出现走线混乱导致的短路风险，装配的时候顺着走线槽布线就能满足安规距离要求，不需要额外做绝缘处理。

不同于市面上通用的公模电源外壳，这款结构完全围绕LM2596模块的实际尺寸做定制化设计，没有多余的闲置空间，整体结构紧凑，外壳壁厚做了2mm的均匀厚度设计，既保证了足够的结构强度，不会因为日常拿取、插拔接线导致外壳开裂，又不会因为壁厚过大浪费打印耗材。边角位置做了R3的圆角过渡，拿取的时候不会有尖锐的棱角刮手，日常移动设备的时候握持手感更舒适。模块化的设计思路让这款外壳不止适配LM2596单款模块，后续如果更换其他同尺寸的降压模块，只需要微调内部安装柱的位置就能兼容，不需要重新设计整个外壳结构，拓展性很强，适合电子爱好者根据自己的需求改装不同参数的供电模块。
