基于ESP32-S3的紧凑型四轴飞控板设计

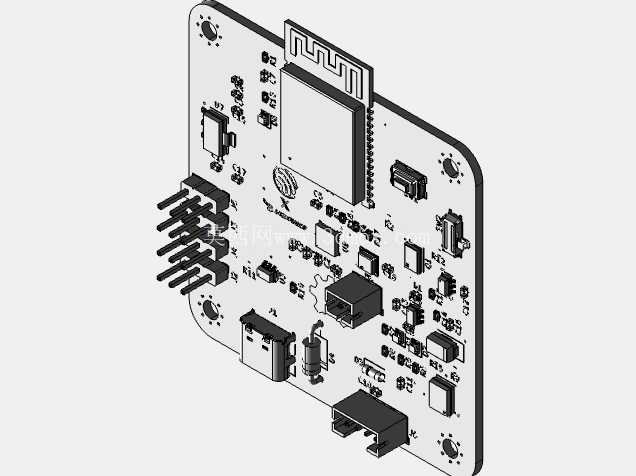

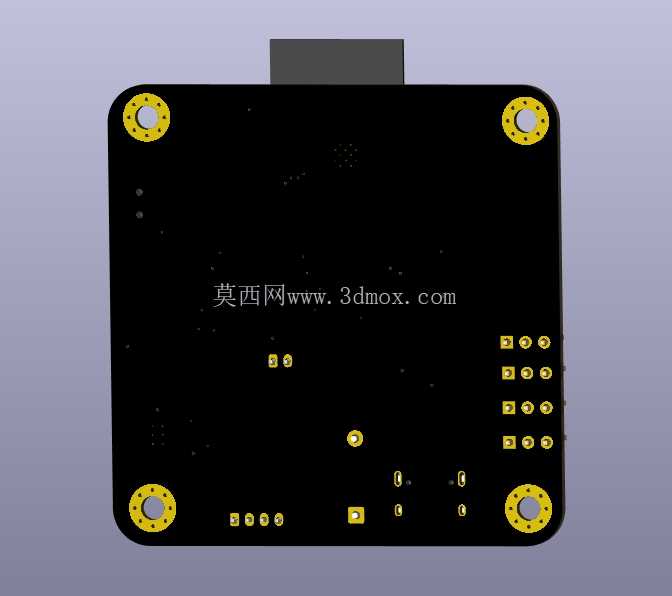

这款紧凑型飞控板的设计初衷，是为微型穿越机、小型室内航拍四轴这类对安装空间有严苛限制的无人飞行器提供核心控制载体，在做结构布局时首先要考虑的就是装机适配性——板体四个角预留的带金属衬套安装孔，孔位间距匹配主流微型飞控的通用安装规格，衬套采用沉孔设计，安装时螺丝头不会突出板体表面，既避免装机后螺丝剐蹭机架或其他电子元件，也能保证螺丝锁紧时不会对PCB板造成局部应力集中，防止长期震动环境下板体出现隐裂。板体整体采用方正切角外形，切角位置刚好避让机架上常见的立柱走线槽，不会出现装机时板体与机架结构干涉的问题，板边到最外侧元件焊盘的距离预留了足够的安全余量，哪怕装机时需要轻微调整位置，也不会出现元件被机架挤压导致虚焊脱落的情况。

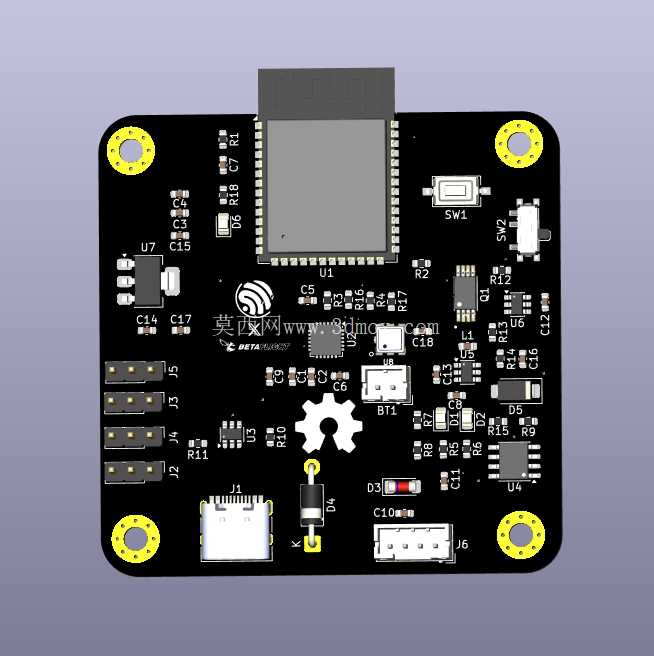

从功能配置来看，板载集成的MPU6050六轴传感器负责采集飞行器的三轴加速度与三轴角速度数据，为姿态解算提供原始传感输入，传感器布局在板体靠近几何中心的位置，尽可能减少板上其他元件工作时的震动耦合对传感精度的影响；BMP180气压传感器则用于获取高度数据，为定高飞行提供参考，布局时特意避开了板上电源转换模块的发热区域，减少温度漂移带来的高度测量误差。板载TP4056充电电路支持单节锂电池的充放电管理，搭配5V升压转换模块，能够直接为板上主控、传感器以及外接的接收机等外设提供稳定的5V供电，不需要额外外接BEC模块，进一步简化了微型飞行器的接线复杂度，减少整机重量。四个电机输出焊盘沿板体侧边等距排布，每个焊盘都预留了足够的焊锡面积，焊接电调信号线时操作空间充足，不会出现相邻焊盘连锡短路的问题，焊盘旁还预留了信号方向标识，焊接时不需要反复核对定义，降低接线错误概率。

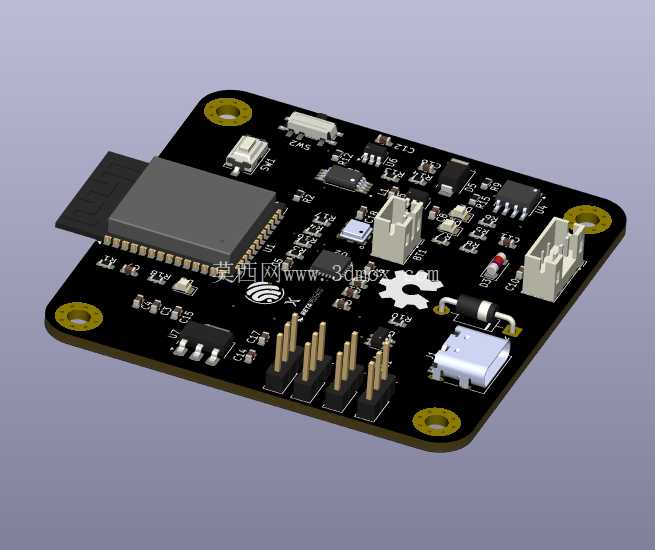

主控选用ESP32-S3模组，除了满足飞控实时运算的性能需求外，板上预留的I2C扩展端口可以外接GPS模块、光流传感器、LED灯带等自定义功能模块，用户可以根据实际使用需求拓展飞行器的功能，不需要额外堆叠扩展板。整个电路设计完全兼容esp-fc固件与Betaflight配置方式，用户不需要做额外的固件适配，直接通过常用的飞控配置工具就可以完成参数调试，降低了使用门槛。在电路布局上，电源走线做了加宽处理，大电流回路的走线宽度满足峰值电流的载流要求，避免大电流工作时走线过热；信号走线与电源走线做了分区布局，减少电源开关噪声对传感信号、主控通信信号的干扰，保证飞控工作的稳定性。板上的SW1按键布局在板体边缘位置，装机后依然可以方便按压，用于进入固件烧录模式或者重置参数；USB接口采用沉板贴片设计，接口端面与板边齐平，插线时不会出现接口受力翘起的问题，同时接口位置避开了安装孔位，插调试线时不会被机架立柱挡住。

实际应用中，这款飞控可以直接适配轴距65mm到150mm之间的微型四轴机架，不管是室内竞速穿越机，还是小型航拍练习机都能使用，板体整体重量控制在极低水平，不会给微型飞行器带来额外的负载负担，板上元件全部采用贴片封装，最高元件高度不超过模组本身的高度，装机后可以给上层的图传、摄像头等元件留出足够的安装空间，不会出现堆叠干涉的问题。在做PCB布线时特意将传感模块的接地回路做了单独处理，配合板上预留的滤波电容位置，能够有效滤除电机运转时带来的电源纹波干扰，保证飞行过程中姿态数据稳定，不会出现因为传感数据漂移导致的飞行失控问题。
