五风扇六角通风笔记本散热托架结构设计

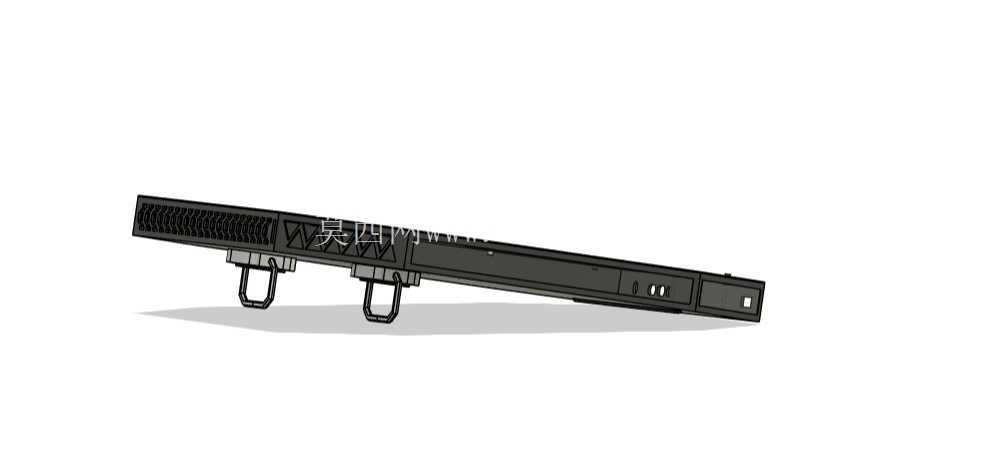

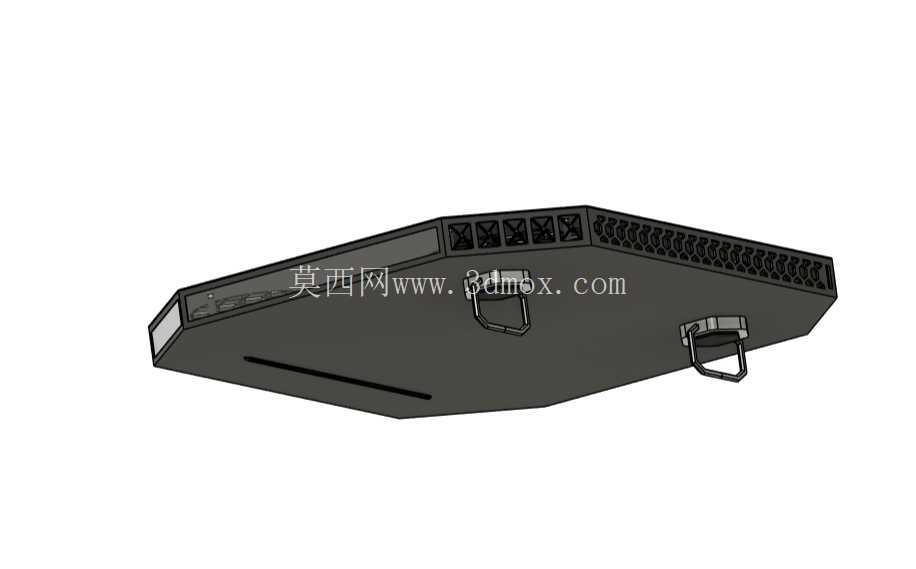

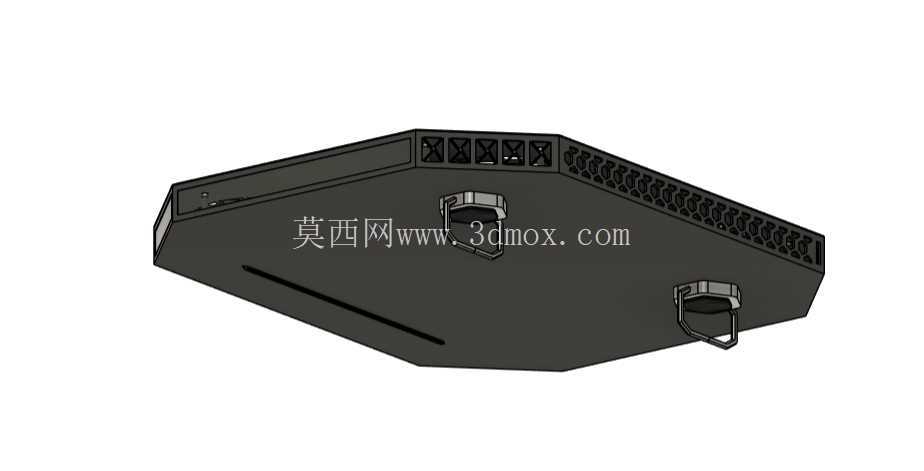

　　日常办公场景中，高性能笔记本长时间高负载运行时，核心硬件积热会直接触发降频机制，导致渲染、仿真计算、大型程序加载等工作效率大幅下滑，这款散热托架正是针对这类使用痛点开发的配套外设结构。从实际使用场景出发，结构设计阶段优先考虑了不同使用姿态下的适配性，托架自带的升降支撑结构采用双U型挂扣式支脚，支脚与托架主体的铰接位置预留了阻尼限位结构，可根据使用者坐姿、桌面高度调整支撑角度，避免长时间低头操作带来的颈部劳损，支脚末端包裹软橡胶材质，既可以增大与桌面的接触摩擦力，防止托架放置时出现滑移，也能避免硬质支脚刮花木质、玻璃类桌面的表层饰面。

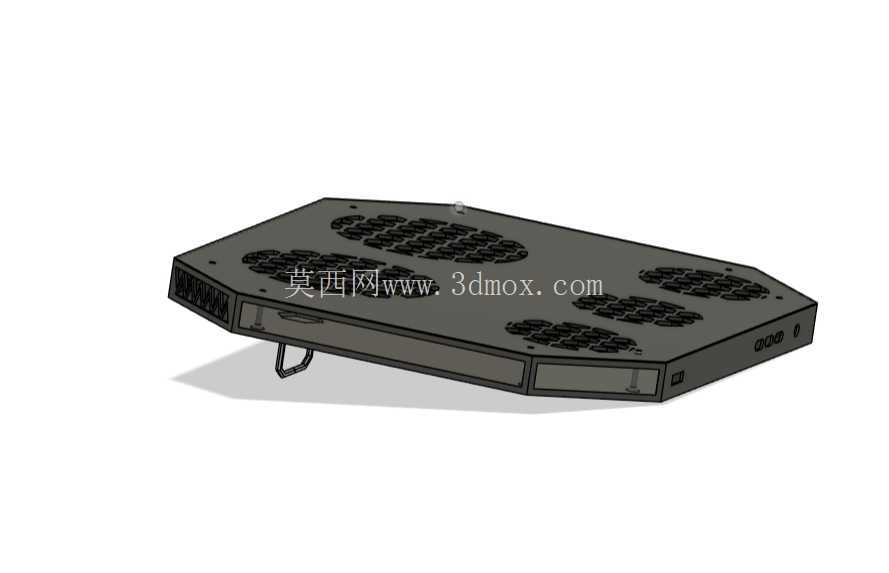

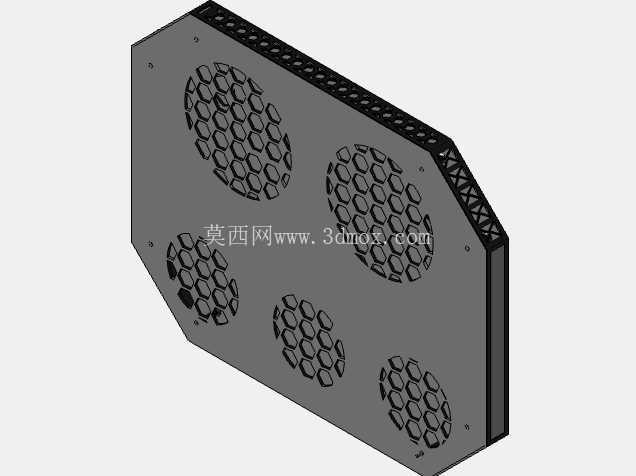

　　散热核心区域采用五风扇六角通风的风道布局，不同于常规单风扇或双风扇直吹的结构，这种布局可以覆盖12到17英寸主流尺寸笔记本的底部进风区域，避免出现局部散热盲区，风道内部的导流格栅采用等距斜向排布，引导气流沿笔记本底部散热鳍片的走向流动，减少气流紊流带来的风噪，同时提升换热效率，托架主体的承托面边缘做了1.2mm高度的凸起挡边，可防止笔记本意外滑落，挡边内侧贴附薄型泡棉条，避免笔记本金属外壳与硬质塑料托架直接接触产生磨损。

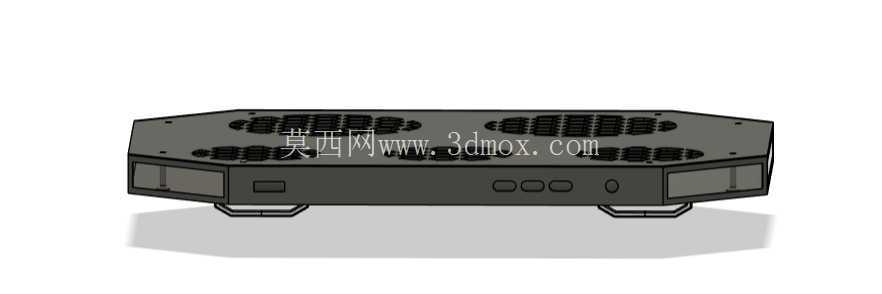

　　托架侧面预留了扩展端口的安装位，可集成USB扩展接口，不用额外占用笔记本本身的接口资源，方便外接鼠标、U盘等常用外设，整体外壳采用薄壁注塑结构，主体壁厚控制在2.5mm，既保证结构强度，也能控制整体重量，方便外出携带时随笔记本一同收纳。从安装边界来看，托架展开后的最大支撑角度为35度，收纳后整体厚度不超过28mm，可适配绝大多数笔记本电脑包的隔层尺寸，承托面的镂空区域占比达到65%，不会遮挡笔记本本身的底部进风口，支脚展开时的横向跨距为220mm，放置在常规办公桌面、宿舍桌面甚至小型移动桌板上都能保持稳定，不会出现重心偏移的问题。

　　结构设计过程中还做了受力仿真验证，在承托面施加5kg的均布载荷（对应主流高性能游戏本的重量）时，托架主体的最大形变量不超过0.3mm，不会出现中部塌陷的问题，铰接位置的销轴采用POM材质，耐磨性能优异，经过上千次角度调整后也不会出现松垮、阻尼失效的问题。不同于市面上很多仅做外观造型的散热托架，这款结构在细节处做了很多实用性优化，比如承托面的防滑垫采用点阵式排布，既可以增大与笔记本底部的摩擦力，也不会堵住笔记本底部的辅助进风小孔，风扇安装位预留了减震胶圈的安装槽，可降低风扇高速运转时传递到托架主体的震动，避免震动传导到笔记本影响内置机械硬盘的运行稳定性。整体结构没有多余的装饰性部件，所有造型特征都服务于功能需求，格栅的排布密度经过反复调整，既保证通风量，也能防止细小异物从格栅缝隙掉入风扇区域，托架的边角位置全部做了R3以上的圆角处理，日常拿取时不会划伤手部，整体结构的装配逻辑采用卡扣加少量螺丝的固定方式，后期拆解清理风扇积灰时不需要复杂的工具，维护难度很低。
