苏格兰轭旋转转直线往复运动机构

这套苏格兰轭机构核心解决的是连续旋转输入到定行程直线往复输出的刚性转换需求，在轻工送料、纺织机械横动、小型冲压送进、自动化分拣工位这类需要稳定等速往复直线动作的场景中应用广泛，相比曲柄滑块结构，它的输出端在全行程内不存在侧向分力，对导向支撑的磨损更小，长周期运行的位置重复精度更有保障。

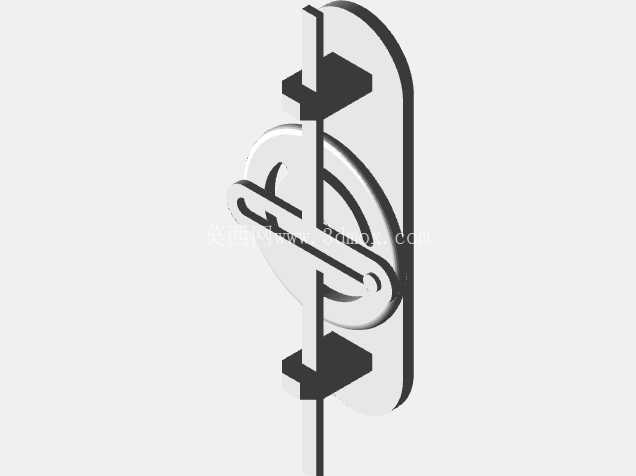

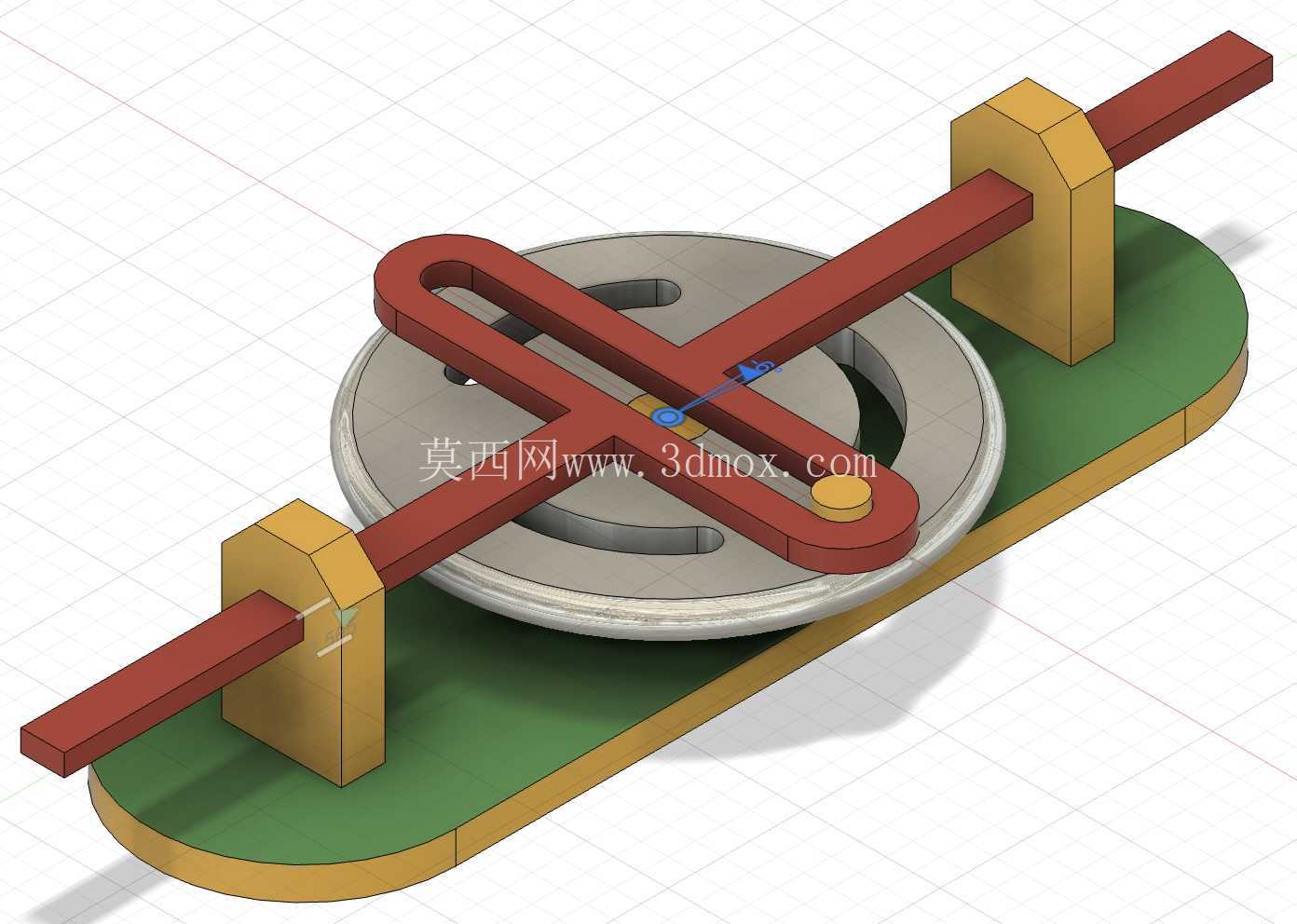

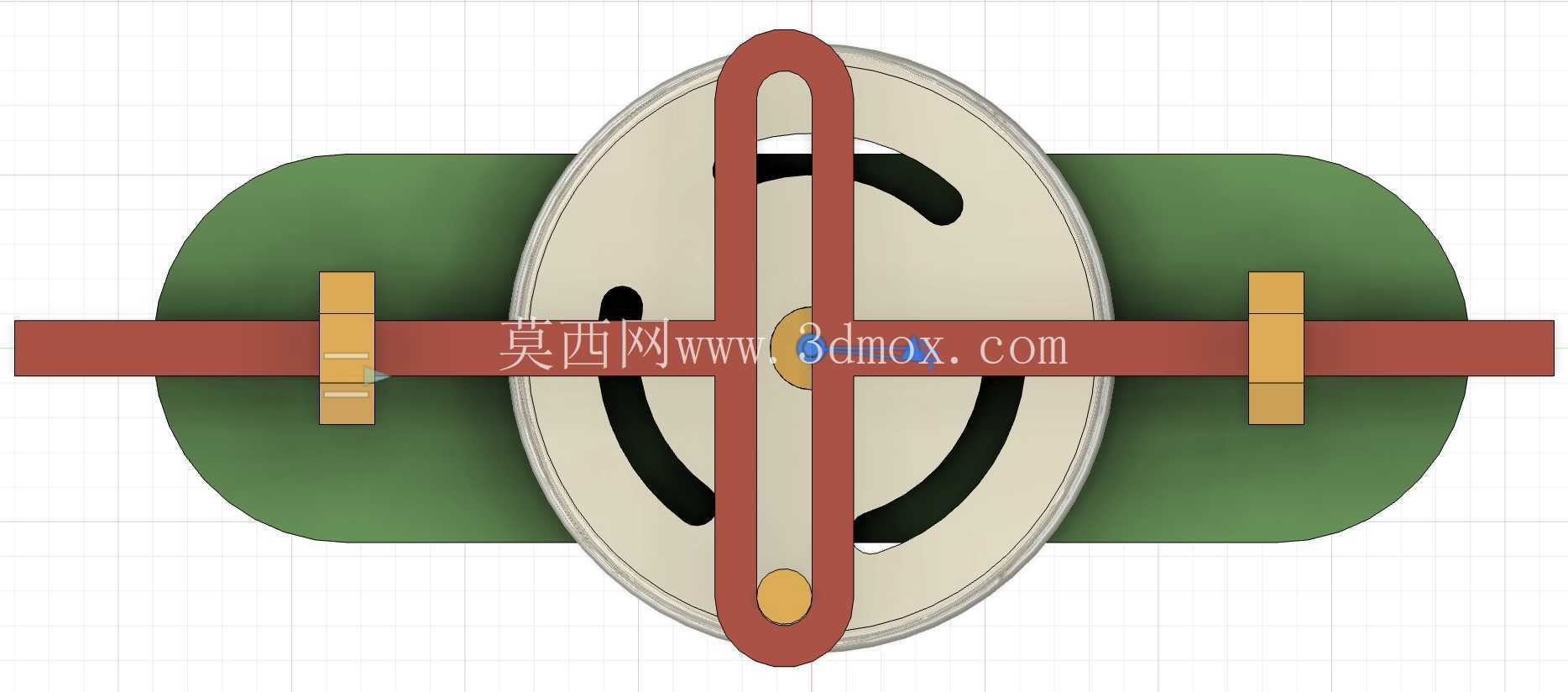

从实际安装边界来看，整套机构的安装基准为底部的弧形安装底板，底板上预留了两个对称布置的导向支撑座安装位，两个支撑座的同轴度公差需要控制在0.02mm以内，避免滑动轭杆运行时出现卡滞；旋转转盘的安装轴位于整套机构的几何中心位置，输入轴的轴线与滑动轭杆的运动轴线处于同一水平面，垂直方向的位置偏差不能超过0.05mm，否则会导致槽内传动销的接触应力骤增，缩短零件使用寿命。滑动轭杆的总行程由转盘上偏心销的回转直径决定，本结构中偏心销的偏心距可根据实际工况需求调整，适配不同行程的往复动作需求，轭杆上的通槽宽度与传动销的直径采用H7/g6的间隙配合，既保证传动过程无卡滞，又能将回程间隙控制在0.01mm以内，满足多数中低速往复工位的精度要求。

设计过程中优先考虑了运动的平稳性，导向支撑座内部镶嵌了自润滑铜套，不需要额外加装集中润滑管路就能满足长时间连续运行的耐磨需求，铜套的长度与轭杆直径的比值设置为2.5，足够的导向长度可以避免轭杆在伸出最长位置时出现翘头问题。旋转转盘采用了中空减重结构，在保证偏心销安装位置刚性的前提下降低了转动惯量，减少输入轴的驱动负载，转盘边缘做了加厚处理，避免高速旋转时出现结构形变。传动销与转盘的连接采用过盈配合加骑缝销固定的方式，能够承受往复传动过程中的交变冲击载荷，不会因为长期运行出现销子松动移位的问题。

在功能特性上，这套机构的输出运动规律为简谐运动，在行程两端的加速度为零，不存在曲柄滑块结构的急回特性带来的刚性冲击，运行过程的振动和噪声更低，适合用在对运行平稳性有要求的工位，比如精密涂布的横动机构、小型实验台的往复加载机构、教学演示的运动学实验装置。槽和销的传动形式没有中间传动间隙，正反转切换时的空程极小，在需要频繁换向的往复动作场景中，位置控制精度比连杆类传动结构更高。整套机构的所有零件都采用结构化装配设计，每个零件都有明确的安装基准和定位特征，拆装维护时不需要额外做配做加工，更换磨损件后可以直接恢复原有装配精度，非常适合用于机构原理教学、运动学仿真验证、小型自动化设备的执行端模组搭建。

实际选型应用时，可以根据负载大小调整轭杆的截面尺寸和支撑座的跨距，当需要更长的往复行程时，只需要调整偏心销的偏心距，同时对应加长轭杆上的通槽长度即可，不需要改动整体安装底板的尺寸和支撑座的位置，模块化的设计思路让这套机构可以快速适配不同的工况需求，不需要重新做整体结构设计。导向支撑座的安装位置可以在底板的T型槽内调整，当需要改变轭杆的运动方向或者调整支撑跨距时，只需要松开支撑座的固定螺栓就能快速调整，适配不同的安装空间限制。
