高性能通风式汽车制动盘结构设计

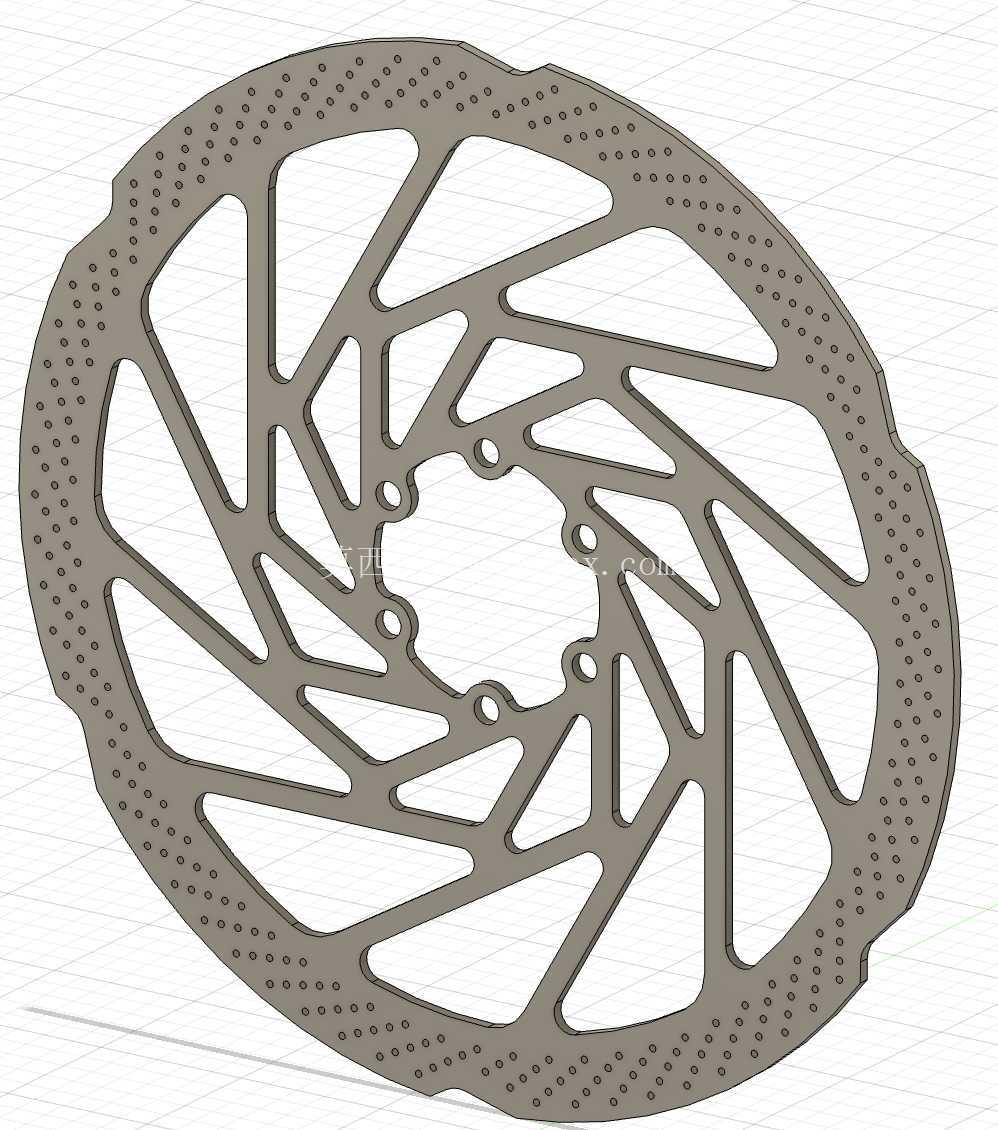

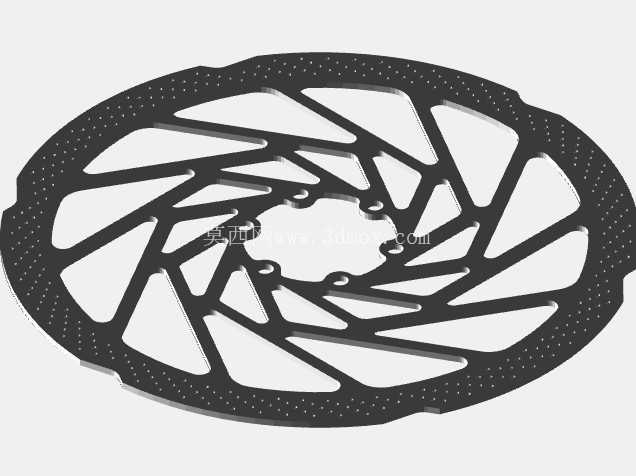

在乘用车与高性能赛车的制动系统开发中，制动盘作为直接承担动能转化为热能的核心执行部件，其结构设计直接决定整车制动效能的热稳定性、连续制动抗衰退能力以及高速制动时的NVH表现。这款制动盘转子采用分体式辐条通风结构，区别于传统实心盘与直道通风盘的设计逻辑，辐条采用非对称等强度流线型布局，在保证周向旋转动平衡精度的前提下，最大化制动过程中空气流经盘体内部的换热效率。从安装边界来看，盘体中心定位孔与周边安装螺栓孔的位置度公差控制在0.02mm以内，可适配多数主流乘用车的转向节安装接口，安装面平面度公差不超过0.015mm，避免装配后出现盘片偏磨、制动抖动等常见故障。

设计过程中优先考虑旋转件的对称配重需求，每根辐条的截面形状经过多轮拓扑优化，在满足1.6g峰值制动减速度下的结构强度要求的同时，去除非承载区域的冗余材料，整体簧下质量较同尺寸实心制动盘降低27%左右，对于提升整车悬架响应速度、降低轮端跳动惯性有明显帮助。盘体外圈摩擦区域采用密集点阵式微凹结构，该结构一方面可以在制动初期快速刮除刹车片表面的碳化层，保持摩擦系数稳定，另一方面可以存储制动过程中产生的微量磨屑，避免磨屑在摩擦面形成三体磨损加剧盘片损耗，同时微凹结构在涉水行驶时可以快速打破摩擦面的水膜，缩短湿滑路面的制动距离。

从实际应用场景出发，该结构既可以满足日常城市通勤中频繁启停的制动散热需求，也能适配赛道驾驶时连续重刹的高温工况，辐条之间的大尺寸镂空通道可以在车辆行驶时形成稳定的穿堂气流，将制动产生的热量快速带出盘体，避免制动盘温度超过刹车片材料的热衰退阈值。设计时特意将辐条与摩擦环的连接位置做了圆弧过渡处理，消除应力集中点，避免长期冷热交变工况下连接位置出现热疲劳裂纹。摩擦环的厚度预留了足够的磨损余量，按照常规乘用车使用强度计算，可满足10万公里以上的正常使用需求，磨损极限标识设置在摩擦环内侧，便于日常维保检查。

在结构建模过程中，所有安装孔位、配合面的尺寸都严格遵循整车制动系统的通用安装规范，中心定位孔的倒角尺寸、安装螺栓的沉孔深度都做了标准化处理，可直接对接现有车型的转向节、轮毂轴承等周边部件，无需额外做适配修改。辐条的流线型走向同时兼顾了旋转时的空气导流效果，制动盘随车轮旋转时，辐条会主动将外部冷空气从盘体内侧吸入，顺着辐条间隙向外甩出，形成主动散热的气流循环，相比传统径向直辐条通风盘，散热效率提升约18%，连续10次全力制动后的盘体最高温度可降低42℃，有效减少高温下制动效能衰减的幅度。

考虑到制动过程中盘体受热会产生径向膨胀，设计时在辐条与摩擦环的连接位置预留了微小的热变形补偿间隙，避免热膨胀导致盘体出现翘曲变形，保证制动踏板脚感的线性度。摩擦面的表面粗糙度设计为Ra1.6，既保证与刹车片的贴合接触面积，又避免过于光滑导致磨合期制动效能不足。整体结构没有采用复杂的异形曲面，所有特征都可通过常规铸造+机加工工艺实现，量产时无需投入特殊工装设备，具备较好的工艺可行性。
