方程式赛车管状空间框架底盘结构设计

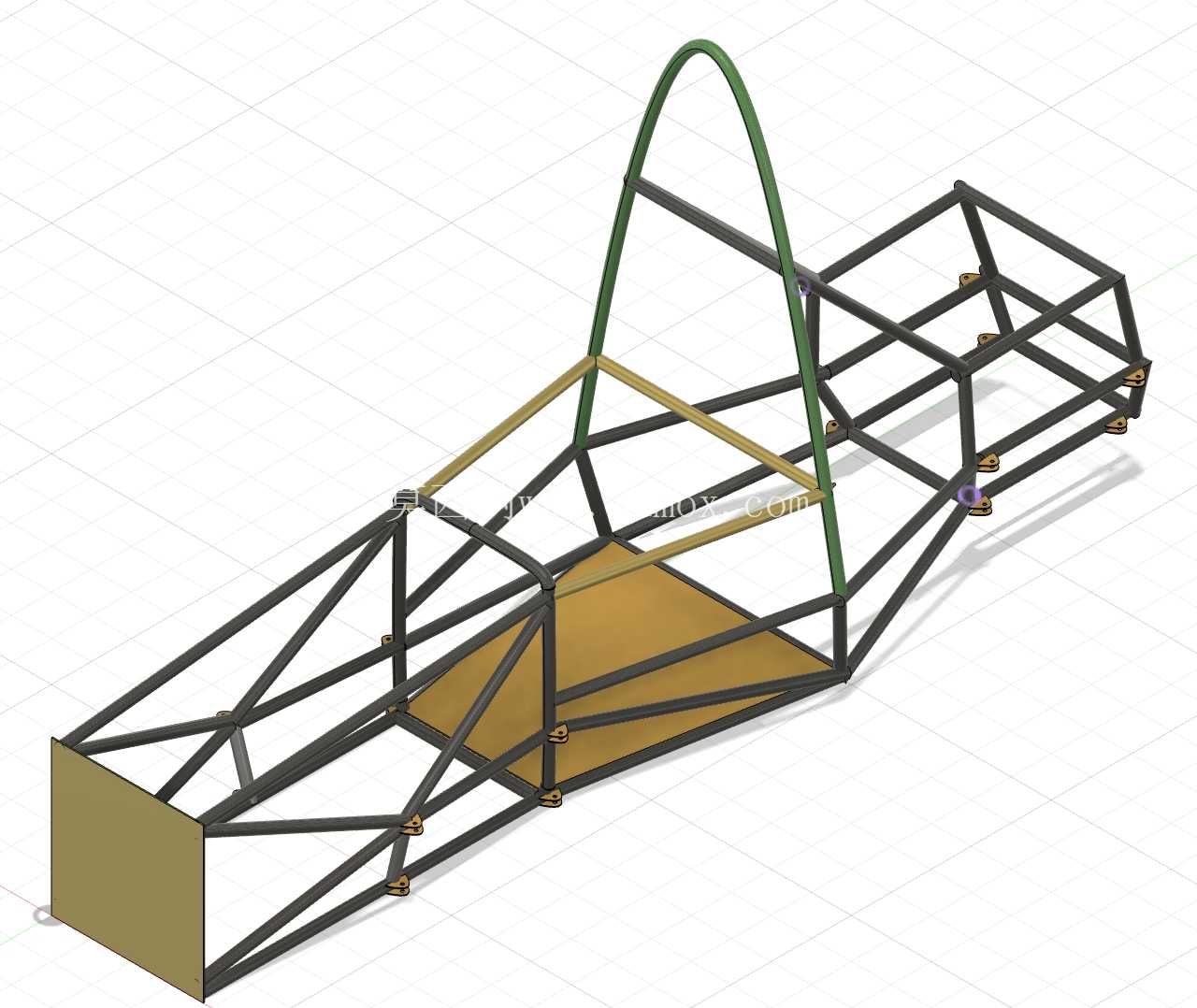

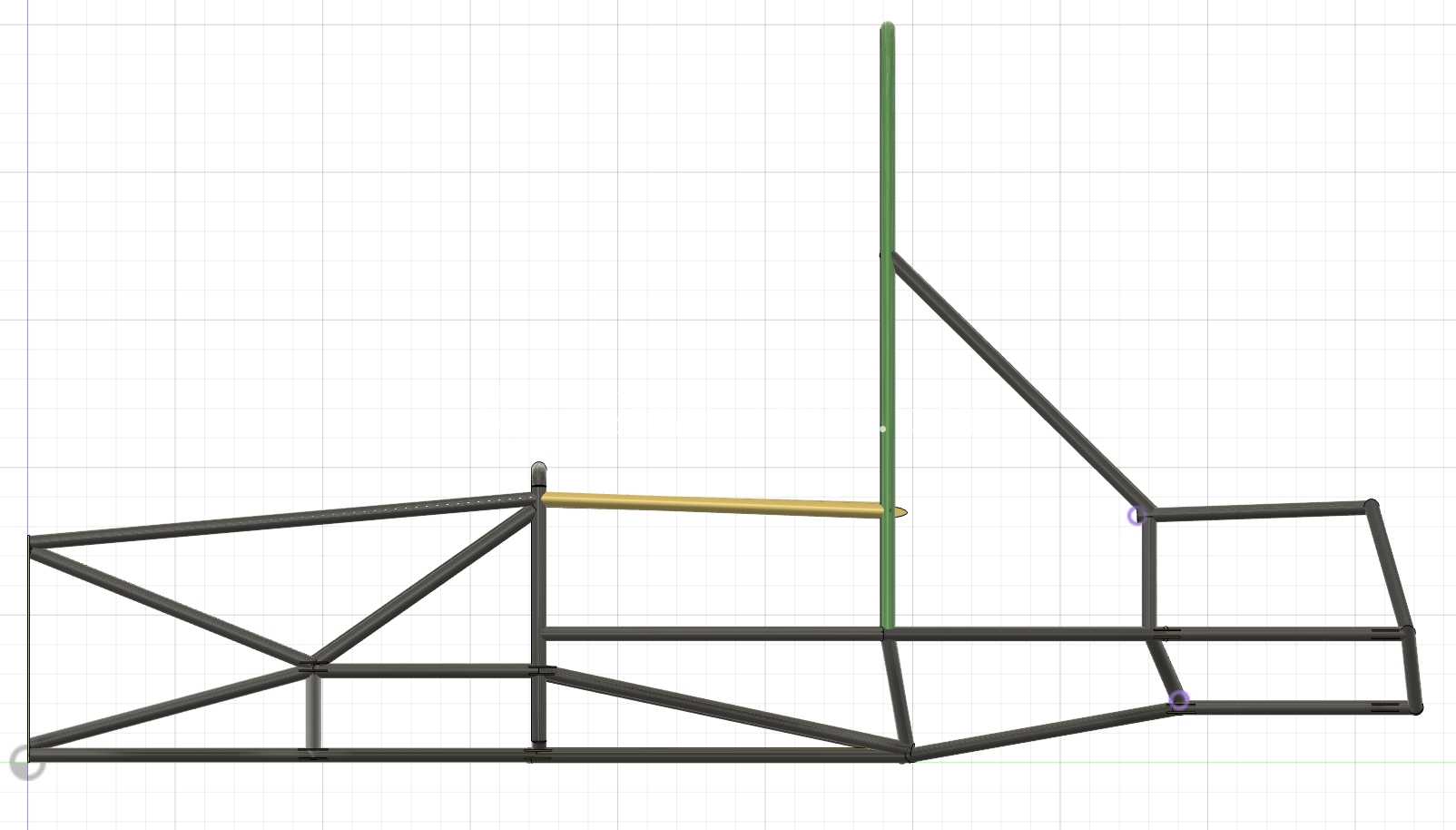

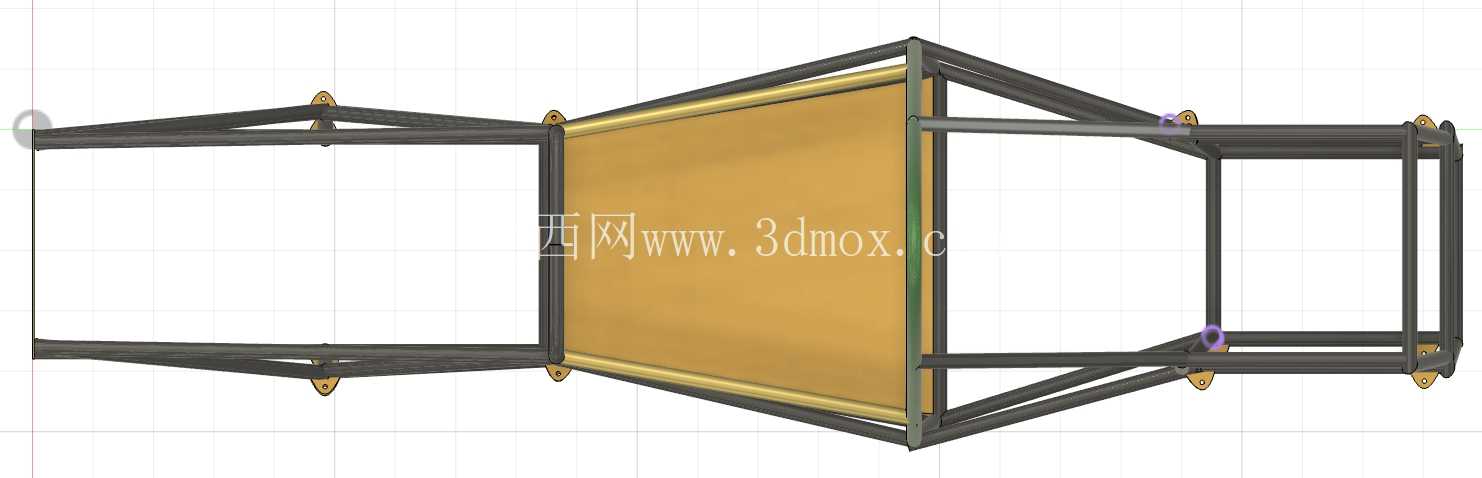

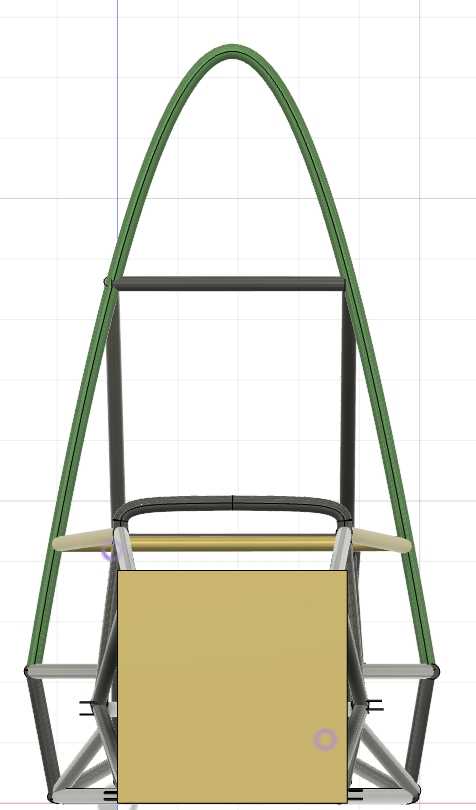

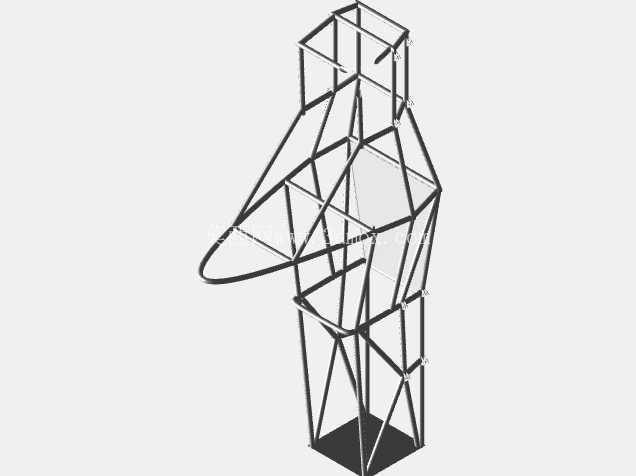

在大学生方程式、BAJA越野赛、电动方程式这类学生赛事的车辆开发流程中，底盘框架作为整车所有子系统的安装基体，其结构合理性直接决定了整车的动态操控表现、碰撞安全冗余以及重量控制上限，这套管状空间框架底盘正是针对这类赛事的开发需求完成的结构设计。从实际装车的安装边界来看，框架前段预留了完整的前碰撞溃缩区安装位，所有杆件的交汇节点都避开了前悬摇臂、转向拉杆的运动包络，不会出现转向过程中杆件与框架干涉的问题；中段驾驶舱区域严格按照赛事规则的防滚环要求设计，主防滚环、前防滚环、侧边防撞杆的管径与壁厚匹配都经过载荷路径校核，侧向防撞杆的布置高度刚好覆盖驾驶员躯干的核心防护区域，防滚环顶部预留了五点式安全带肩带的安装挂点，挂点位置的局部加强板直接与多根主管焊接，避免碰撞时挂点撕裂失效。后段框架围绕动力总成与后悬的安装需求设计，不管是内燃机动力的发动机、变速箱安装悬置点位，还是电动赛事的电池包、电机控制器安装平面，都预留了标准化的安装孔位，后悬的摇臂、减震器、横向稳定杆的安装支座直接焊接在框架主管交汇的节点位置，避免杆件局部受弯出现应力集中。设计过程中全程围绕三角稳定结构做杆件排布，所有载荷传递路径都尽量保持直线，减少弯折带来的应力集中问题，比如前轮受到的冲击载荷可以通过前悬支座直接传递到前斜向主管，再分流到底板两侧的纵梁与驾驶舱侧边防撞杆，最终分散到整个框架结构，不会出现单根杆件载荷过载的情况。底板区域采用平板集成设计，既可以作为驾驶员脚部、座椅的安装支撑面，平整的底面也能减少车底乱流，提升整车高速行驶的下压力表现，底板与框架的连接采用间隔点焊加铆接的组合方式，避免长期振动出现连接松动。从结构刚度的匹配逻辑来看，这套框架的扭转刚度完全满足赛事级别的操控需求，高速过弯时框架的扭转变形量控制在极小范围内，不会因为框架形变干扰悬架的几何参数设定，保证轮胎始终保持最佳接地角度。重量控制方面，所有非核心承载区域的杆件都做了管径与壁厚的优化，在满足碰撞安全、结构刚度要求的前提下尽可能降低整备质量，实现高强度重量比的设计目标。这套框架除了直接用于学生赛事的原型车制造，也可以作为小型轻量化运动车辆的底盘开发参考，其结构设计思路同样适用于需要兼顾轻量化、高刚度与安全防护的特种车辆底盘开发，在做三维建模过程中，所有杆件的相贯线都做了精准处理，焊接预留间隙符合实际管材焊接的工艺要求，不存在无法落地生产的理想化结构，所有安装点位的坐标都可以直接导出用于工装夹具的设计，缩短从数字模型到实物装车的开发周期。
