单手操作式空中鼠标握持外壳结构设计

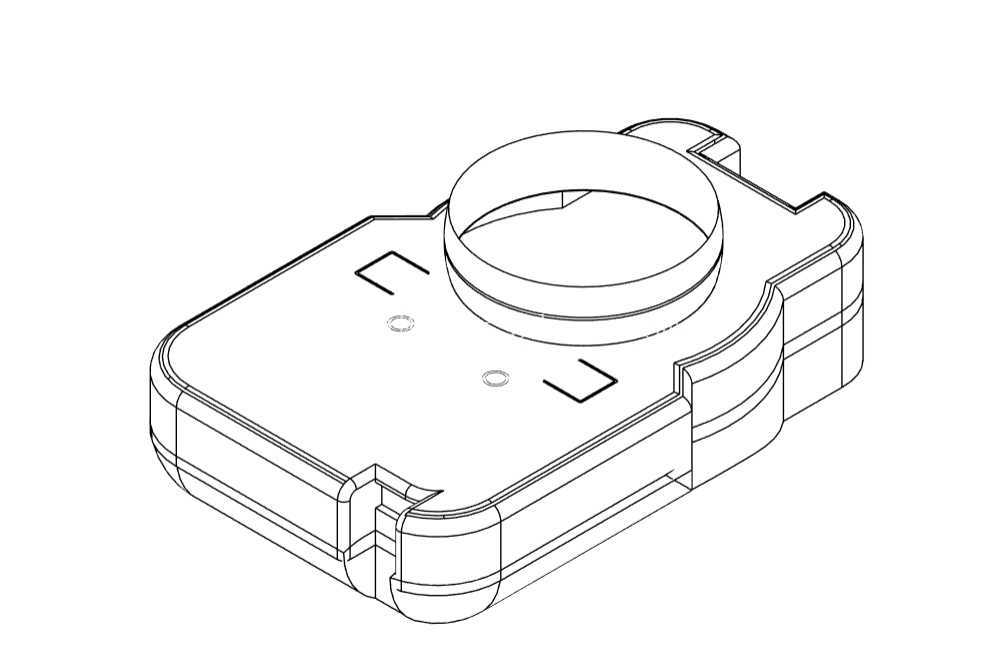

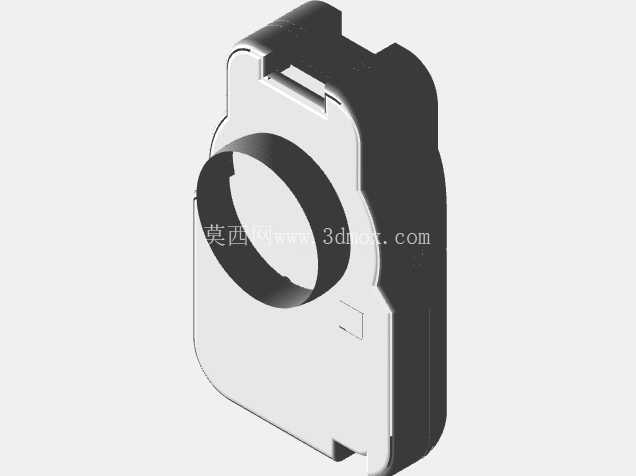

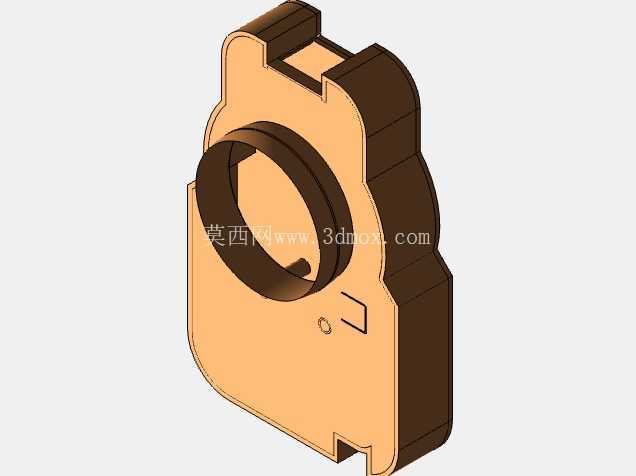

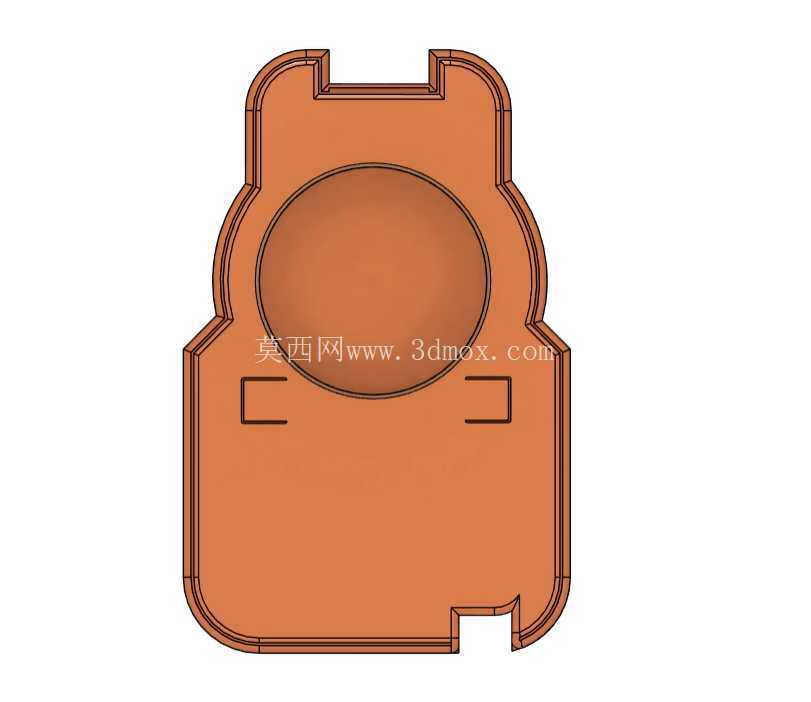

　　这款手持控制终端的外壳结构，核心面向客厅智能电视交互、会议演示翻页、工业设备近距离无线操控这类单手握持操作场景，区别于传统桌面平放式鼠标的形态，完全脱离平面依托需求，用户可在站立、坐姿移动、半躺等任意姿态下完成光标控制、按键触发操作。从结构设计逻辑来看，整体轮廓完全贴合成年用户单手握持的人体工学曲面，壳体边缘做了连续的R角过渡，没有尖锐棱角，握持时掌心与壳体上表面的贴合度经过反复调整，拇指自然落在顶部摇杆的操作区域，食指与中指可轻松触碰到壳体侧方的触觉按键位置，长时间握持操作不会产生局部硌手的疲劳感。

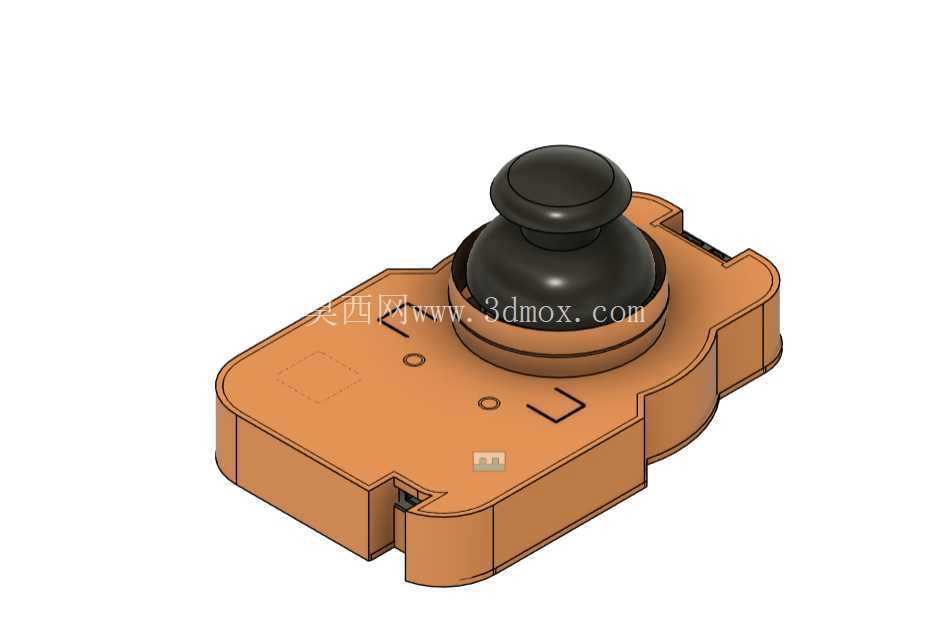

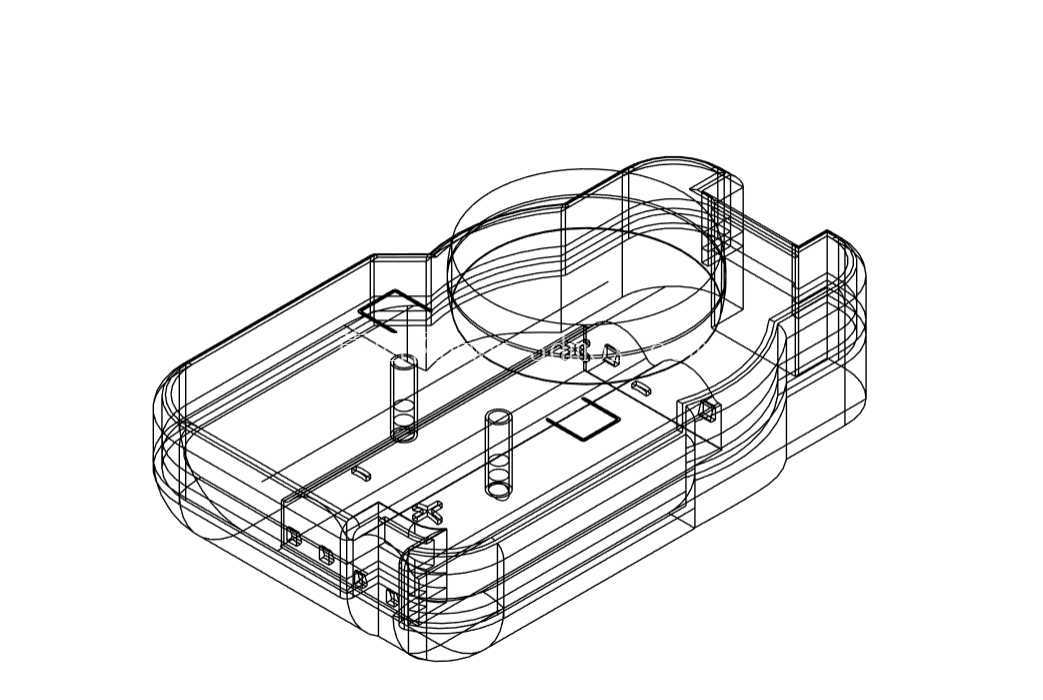

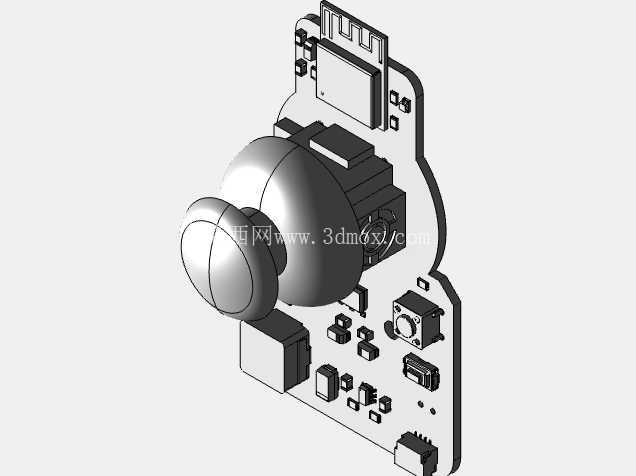

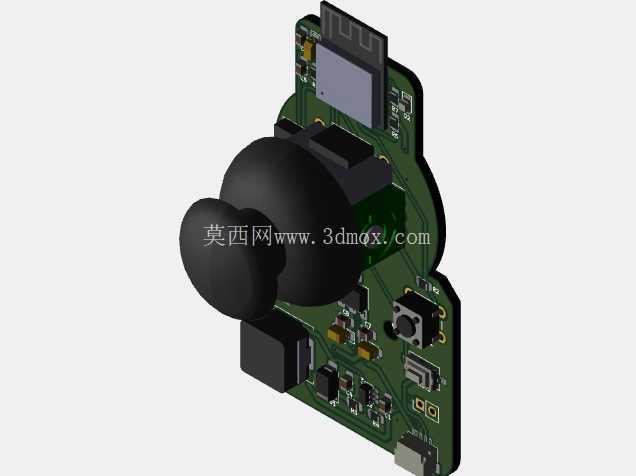

　　内部腔体的布局完全围绕定制化ESP32-C3控制板做适配，预留了双轴摇杆的安装柱位、触觉轻触开关的定位卡槽、锂电池的固定筋位，所有电子元件的安装位置都做了防呆设计，组装时不需要额外治具即可快速对位，PCB板通过壳体四周的卡扣与两颗M2螺丝完成双重固定，即使设备从1.2米高度自由跌落至水泥地面，内部元件也不会出现移位、松脱的问题。摇杆的安装位置做了局部加高的凸台结构，凸台高度比摇杆底座高出1.2mm，既可以避免日常放置时摇杆直接接触桌面产生误触，也能给拇指操作留出足够的摆动空间，摇杆的摆动角度限制在±25度范围内，刚好匹配光标全屏幕移动的行程需求，不会出现角度过大导致的光标漂移问题。

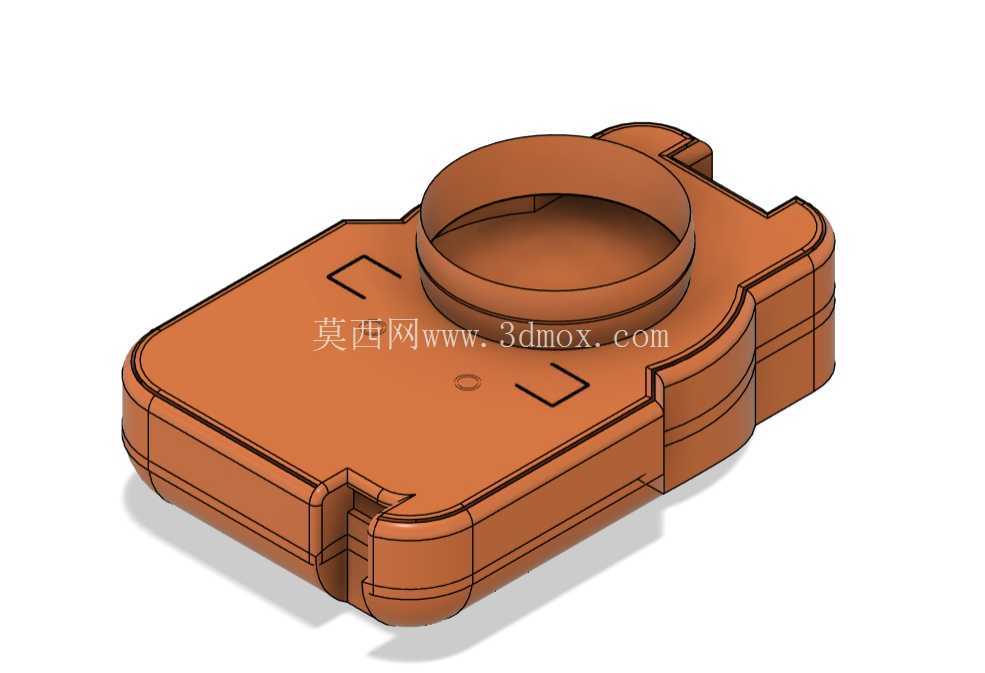

　　壳体的壁厚统一设置为1.8mm，采用ABS+PC混合材质注塑成型，既保证了壳体的结构强度，又能控制整体重量在45g以内，长时间单手握持不会产生负重感。壳体侧面预留了USB-C充电接口的开口，开口位置做了0.3mm的倒角处理，充电插头插入时不会刮伤接口边缘，接口内部做了限位筋，避免插头插入过深顶坏内部PCB板。电池仓的位置设计在壳体下半部分，刚好平衡顶部摇杆带来的重量偏移，握持时整个设备的重心落在掌心位置，操作摇杆时不会出现头重脚轻的晃动感。壳体表面做了细晒纹处理，握持时的摩擦力适中，手心出汗也不会出现打滑脱落的问题，壳体上的指示灯位置做了半透明的透光区，光线柔和不刺眼，用户可以直观看到设备的连接状态、电量状态。

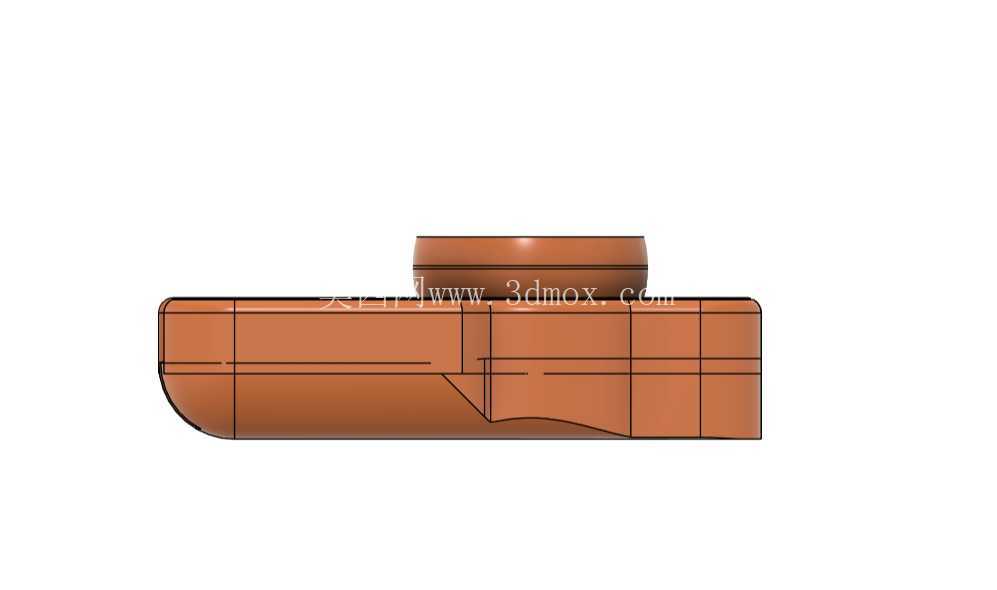

　　从安装边界来看，整个壳体的长宽高尺寸控制在92mm48mm32mm范围内，可轻松放入牛仔裤口袋、衬衫胸袋随身携带，壳体背部设计了可拆卸的电池盖，通过卡扣结构固定，不需要额外工具即可打开更换电池，电池盖与主壳体的配合间隙控制在0.1mm以内，拼接处没有明显段差，握持时不会有刮手的感觉。内部走线的位置预留了专门的走线槽，电池引线、按键引线都可以顺着走线槽排布，不会出现组装时线材被壳体压断、或者线材干涉摇杆运动的问题。针对无线信号的传输需求，壳体上对应PCB天线的位置没有做金属镀层，也没有设计大面积的连续塑料筋位，保证2.4G无线信号的传输强度，在10米范围内的操控没有延迟、断连的问题。按键的触发力度设置在1.5N，按压行程0.8mm，既有清晰的按压反馈，又不会因为力度过大导致长时间按键操作产生手指疲劳。
