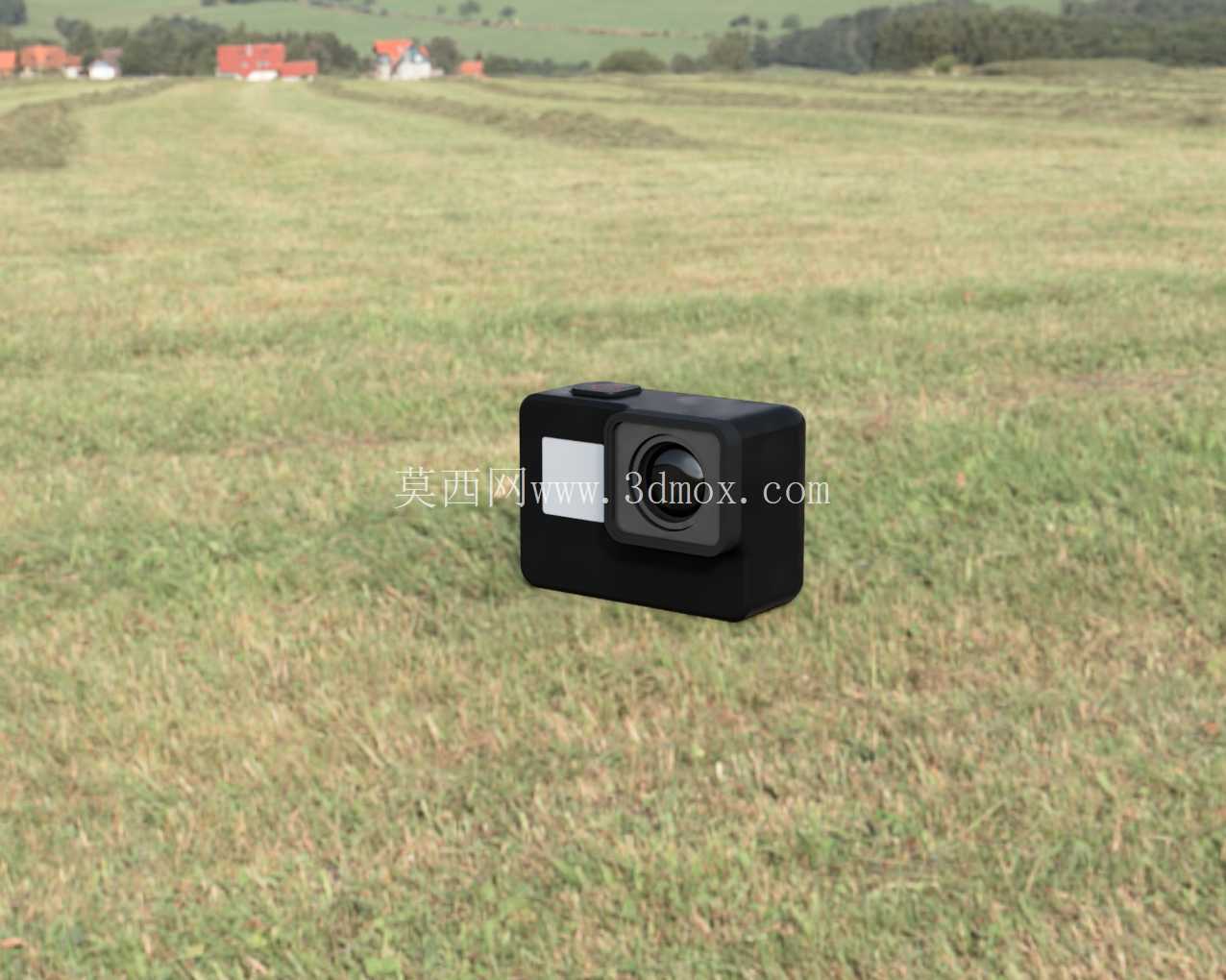

高适配GoPro运动相机高精度结构模型

做FPV载具改装、户外拍摄支架设计的同行应该都碰到过适配件尺寸不对的问题，尤其是运动相机这类快装快拆的外设，差1mm都可能卡不进保护框，或者装机后重心偏移影响飞行姿态。这次做的这款运动相机结构模型，核心就是解决跨代机型的适配痛点——Hero5、Hero6、Hero7三款黑色版本的机身外轮廓尺寸完全一致，只是内部主板、传感器布局有差异，对外挂配件、安装结构来说，只要外轮廓、接口位置、按键凸点的尺寸做准，就能实现三款机型的通用适配，不用每出一代机型就重新开一套支架、保护壳的模具。

从实际应用场景来看，这类模型的使用场景覆盖了几个核心方向：首先是FPV穿越机的机载相机安装座设计，很多飞手会自己打印TPU材质的减震座，需要精准匹配相机的机身宽度、镜头凸台高度，还有侧面USB接口、顶部录制键的位置，避免安装后挡住接口或者按不到按键；其次是水下摄影的防水壳配套结构设计，防水壳的密封圈槽、卡扣位置完全依赖机身外轮廓的精度，要是尺寸偏差0.2mm以上，深水环境下就可能出现渗漏；还有骑行、攀岩用的快拆支架，头盔固定座、胸带快装板的卡位尺寸，都需要和机身侧面的防滑槽、底部的折叠脚座位置完全对齐，不然剧烈运动时可能出现相机松脱的情况。

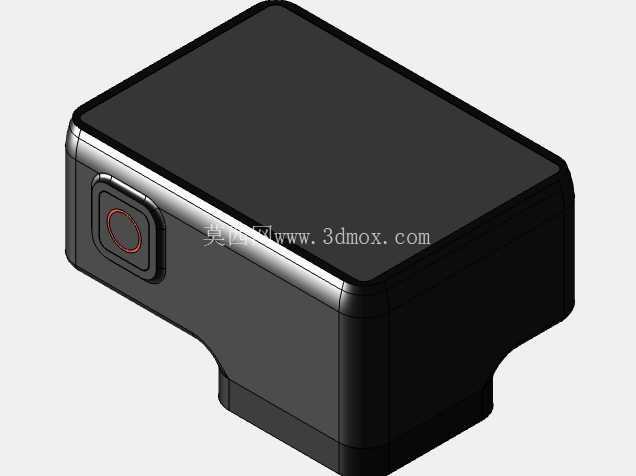

设计思路上没有做多余的外观美化，完全是按照逆向测绘的实际尺寸来构建的：首先是机身主体的长方体轮廓，四个边角的R角弧度严格匹配真机的注塑圆角，避免做出来的保护套边角顶壳；镜头部分的凸台高度、镜头外圈的直径做了公差预留，考虑到不同批次真机的外壳注塑收缩率，凸台配合尺寸留了0.15mm的间隙，既不会晃荡也不会卡太紧装不进去；正面的小显示屏位置做了下沉凹槽，对应真机屏幕的安装高度，贴钢化膜或者装屏幕保护盖的时候不会出现顶膜的问题；侧面的接口盖、顶部的录制按键、模式切换按键的凸点高度都按实际按压行程做了还原，测试支架结构的时候可以直接模拟按键操作，不用反复拿真机试装。

尺寸和安装边界这块是整个模型最核心的部分：机身主体宽度62.3mm，高度44.9mm，深度33mm，这个尺寸是包含了镜头凸台的最大外轮廓尺寸，做安装框的时候内部净尺寸要留0.2mm的装配间隙，表面做晒纹处理的话间隙还要再放大0.1mm；底部的折叠脚座转轴位置距离机身底面2.1mm，脚座展开后最大突出深度12.7mm，做桌面支架或者快装板的时候要避开脚座的转动行程，不然脚座没法正常翻开；侧面的Type-C接口、HDMI接口的开口位置距离机身顶面18.2mm，接口深度6.8mm，做外接电源、图传线的弯头接头时，要注意接头突出机身的厚度不能超过8mm，不然会和侧面的保护框加强筋干涉；镜头的光轴位置距离机身底面25.4mm，距离机身前端面10.2mm，做多机位并列安装的时候，两个相机的光轴间距要控制在30mm以上，避免画面出现暗角或者拍到相邻的相机机身。

实际建模过程中特意把容易出装配问题的几个位置做了单独的特征拆分：比如镜头外圈的防滑齿、机身侧面的防滑纹理，都做了可编辑的特征，要是做硅胶保护套的话，可以直接提取表面纹理做模腔的蚀纹参考；底部的1/4英寸螺孔位置做了标准的螺纹孔特征，不用自己再重新画螺纹，直接调用就能做快装板的螺丝配合；还有机身背面的电池仓盖位置，做了0.3mm的间隙模拟仓盖的装配缝隙，做全包保护壳的时候可以对应位置做仓盖的避让开口，不用拆真机测量仓盖的边缘位置。

很多同行做这类数码产品模型的时候容易忽略实际装配的公差问题，比如把机身尺寸做的和真机完全零间隙，实际3D打印或者注塑生产的时候，材料收缩、表面处理都会让尺寸出现偏差，最后做出来的配件装不上。这个模型在所有配合面都预留了合理的公差带，不管是做FDM打印的测试件，还是开注塑模做量产配件，都能直接用来做结构干涉检查，不用反复修模调整尺寸。另外针对FPV装机的需求，模型还特意把机身的重心位置做了标记，重心在镜头光轴往后12mm、机身中心往上1.2mm的位置，设计减震座的时候可以把减震球的布置位置对应重心平面，减少飞行时的果冻效应。
