遥控模型车用同步带传动结构设计

　　这套同步带传动结构主要面向比例遥控模型车的动力传输场景，在小比例动力模型的传动链路中，带传动相比齿轮直驱能够更好地吸收动力输出端的瞬时冲击，尤其是模型车在跳跃落地、急加速急减速的工况下，橡胶同步带的弹性形变可以缓冲电机轴的瞬时载荷，避免齿轮打齿、电机轴受径向冲击变形的问题。从实际使用场景来看，这类传动结构常布置在遥控模型车的电机输出端与轮组差速器输入端之间，替代传统的金属齿轮传动组，能够有效降低传动噪音，同时在遇到轮端卡滞的极端工况下，皮带可以通过打滑实现过载保护，避免电机堵转烧毁电调与电机绕组。

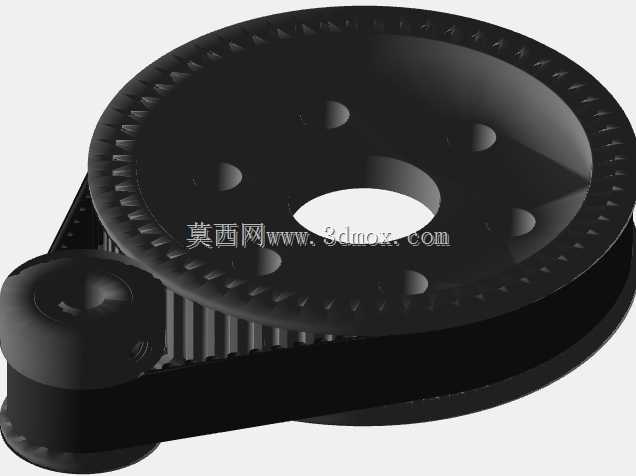

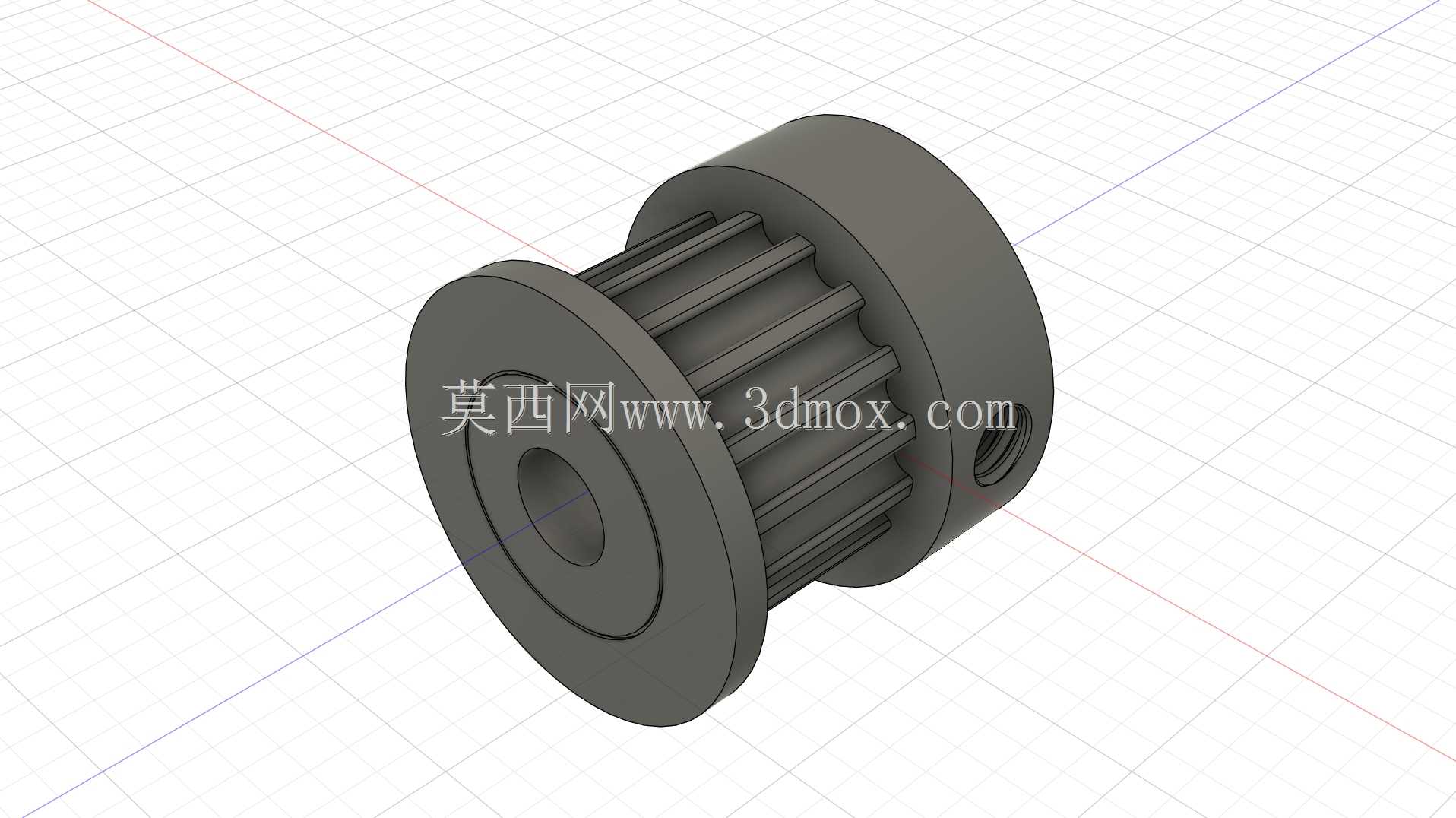

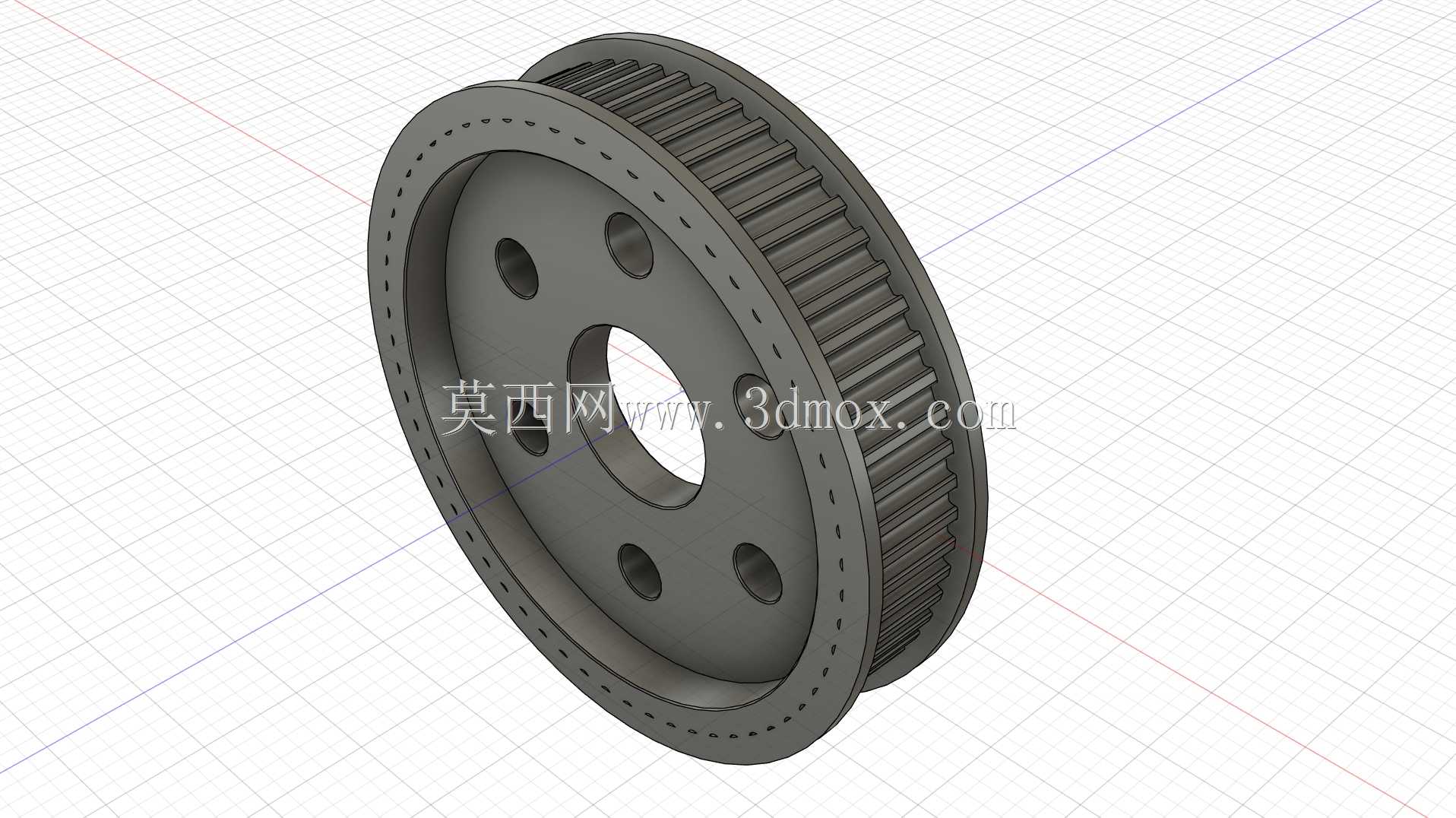

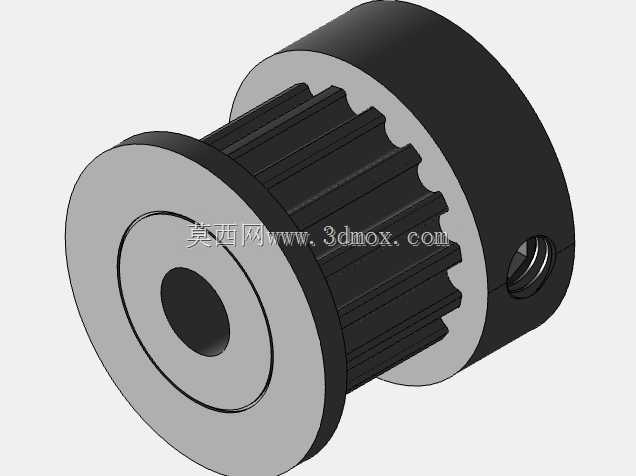

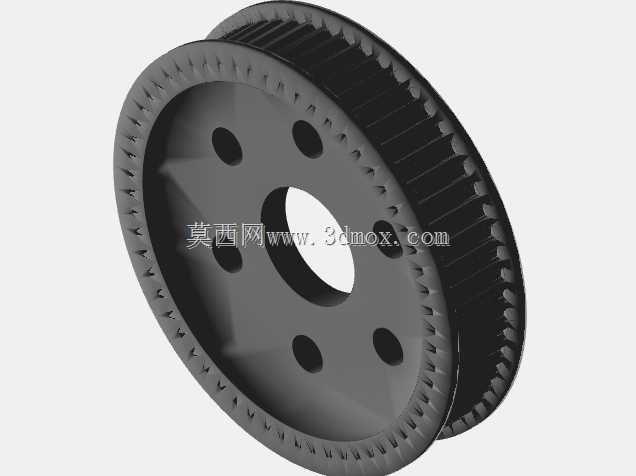

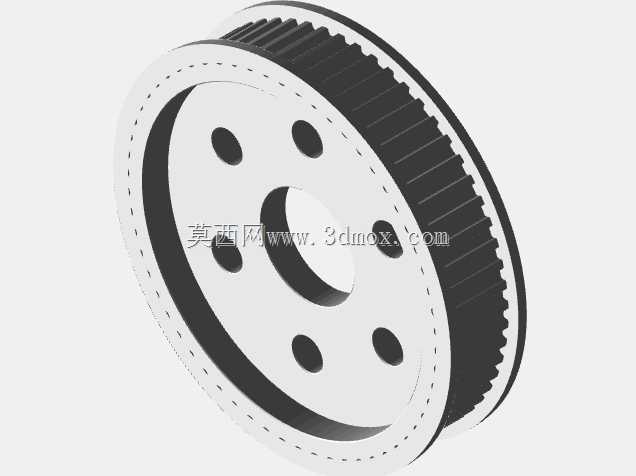

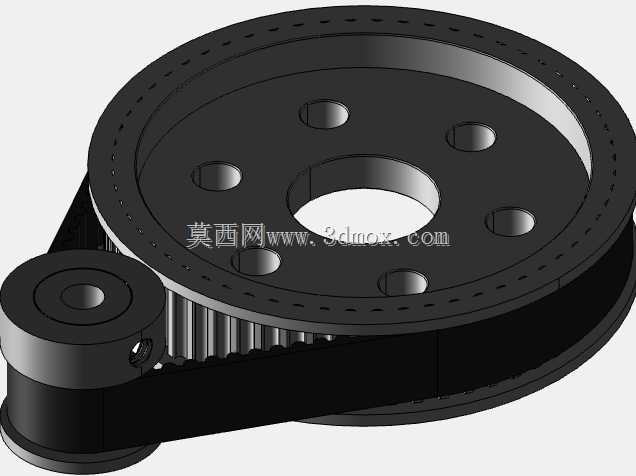

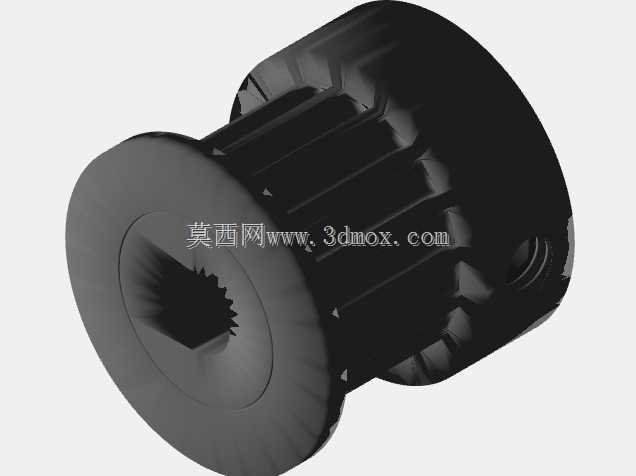

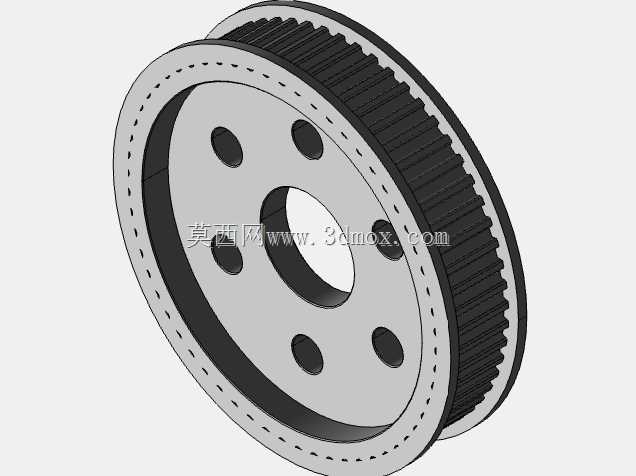

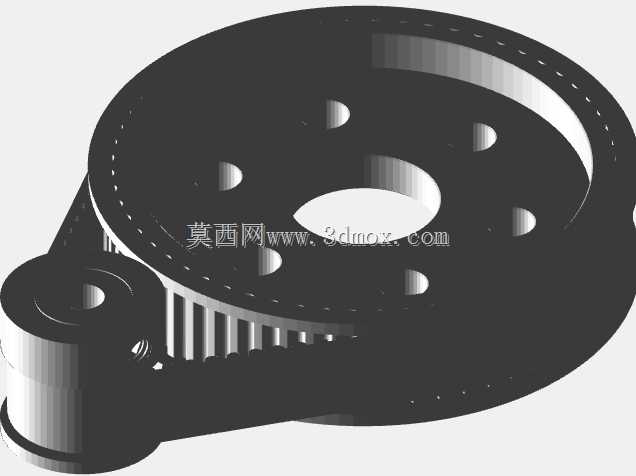

　　从结构功能特性来看，这套传动组件包含两个不同齿数的同步带轮与配套的环形同步带，小带轮为主动轮，安装在电机输出轴上，设计的内孔适配常见的3.7mm直径电机输出轴，带轮齿数为16齿，齿形匹配标准微型同步带的齿距，能够保证与皮带齿槽的精准啮合，避免传动过程中出现跳齿问题。大带轮为从动轮，齿数为60齿，对应的传动比为3.75，这个传动比设定刚好适配常见的380级、540级有刷与无刷模型电机的输出特性，能够把电机的高转速低扭矩输出转换为轮端需要的低转速大扭矩输出，匹配1/10、1/12比例遥控模型车的动力需求。大带轮的内孔设计为11mm，能够直接套装在差速器的输入轴上，带轮端面设计有多个均匀分布的减重孔，在保证带轮结构强度的前提下，尽可能降低旋转件的转动惯量，提升传动响应速度，减少动力传输过程中的惯量损耗。

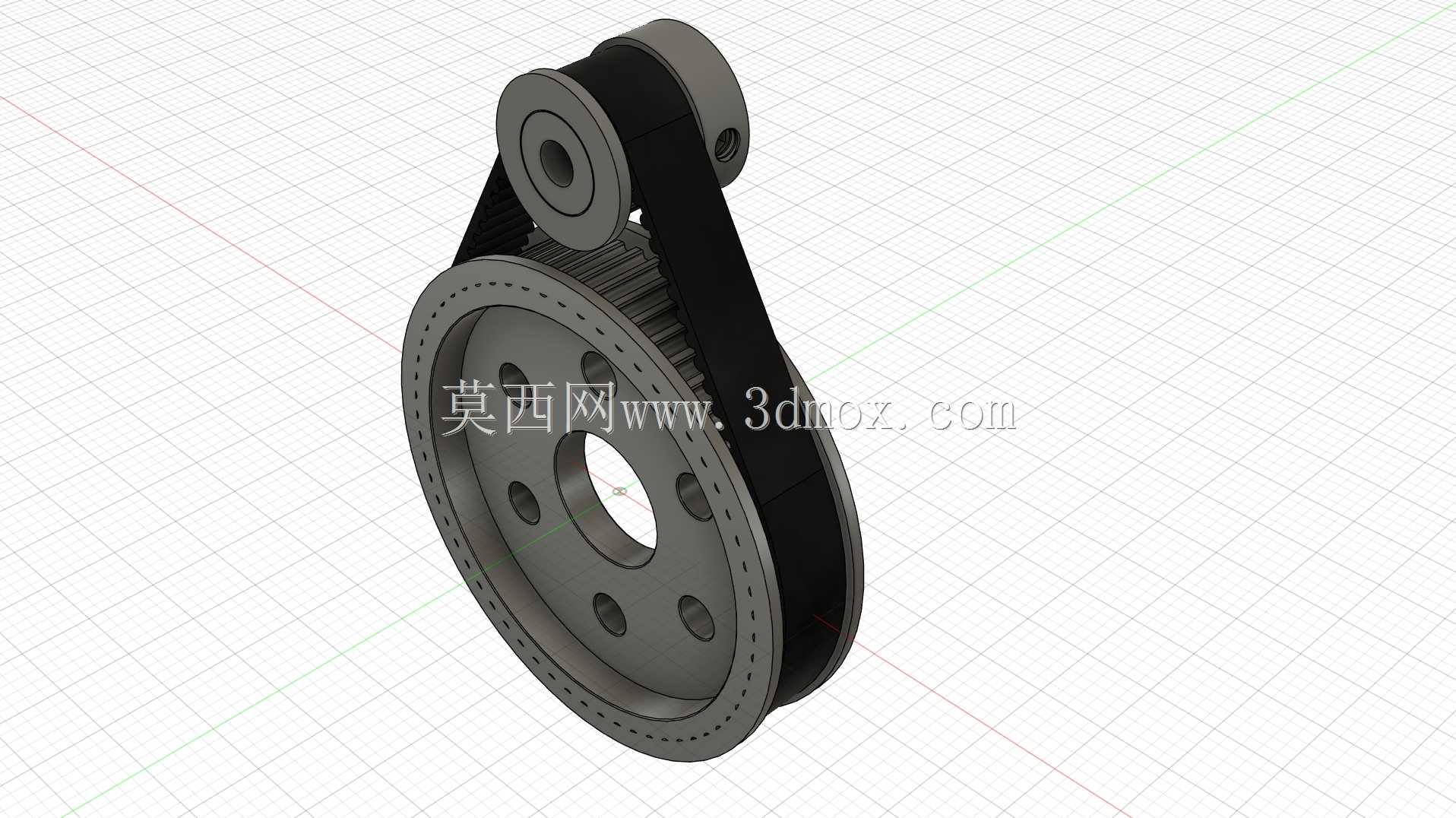

　　从设计思路层面来看，这套结构在建模时优先考虑了安装边界的适配性，两个带轮的中心距经过反复校核，刚好适配对应型号同步带的公称长度，安装时不需要额外增加张紧轮结构，通过带轮安装座的腰型孔微调即可实现皮带的合适张紧力，既不会因为张紧力过大增加轴系的径向载荷，加速轴承磨损，也不会因为张紧力不足出现传动打滑、动力损失的问题。带轮的轮缘位置设计有挡边，能够避免皮带在高速运转过程中从带轮槽内脱出，尤其是模型车在剧烈颠簸、侧向过弯的工况下，带轮挡边可以约束皮带的轴向窜动，保证传动的稳定性。目前结构中预留了小轴承的安装位，后续补充轴承模型后可以直接完成整个传动组件的装配仿真，验证轴系的同轴度与转动灵活性。

　　从安装尺寸边界来看，主动带轮的外径、从动带轮的外径以及两个带轮的中心距参数，都匹配主流1/10比例遥控模型车的底盘安装空间，不会与底盘上的悬挂摆臂、转向拉杆、电池仓等结构发生运动干涉。皮带的宽度经过选型校核，能够传递对应功率电机的最大输出扭矩，在持续满油门输出的工况下不会出现皮带拉伸变形、断裂的问题。整个传动结构的外形轮廓没有突出的尖锐边角，安装后可以隐藏在底盘的传动护罩内部，避免行驶过程中砂石、灰尘进入带轮啮合区域，加剧皮带与带轮的磨损。在实际装配调试时，只需要先将主动带轮压装到电机输出轴上，用顶丝固定轴向位置，再将从动带轮固定到差速器输入轴上，套入同步带后调整两个带轮的平行度，保证两个带轮的端面处于同一平面，避免皮带出现偏磨，最后锁紧安装座的固定螺丝即可完成装配，不需要复杂的调试工序，维护时只需要定期检查皮带的张紧力与磨损情况，更换皮带的操作也比更换整套金属齿轮组更加简便。
