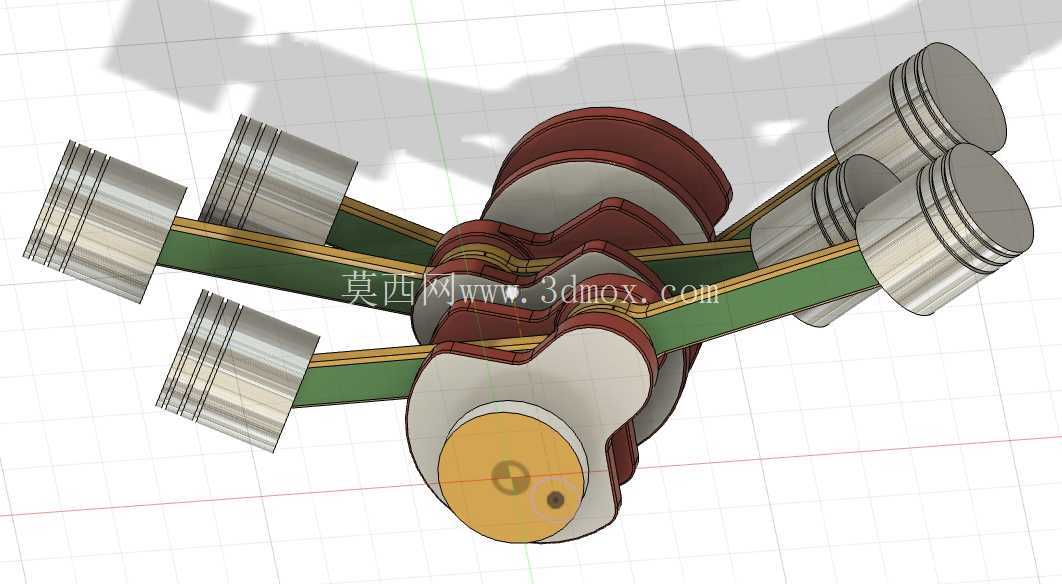

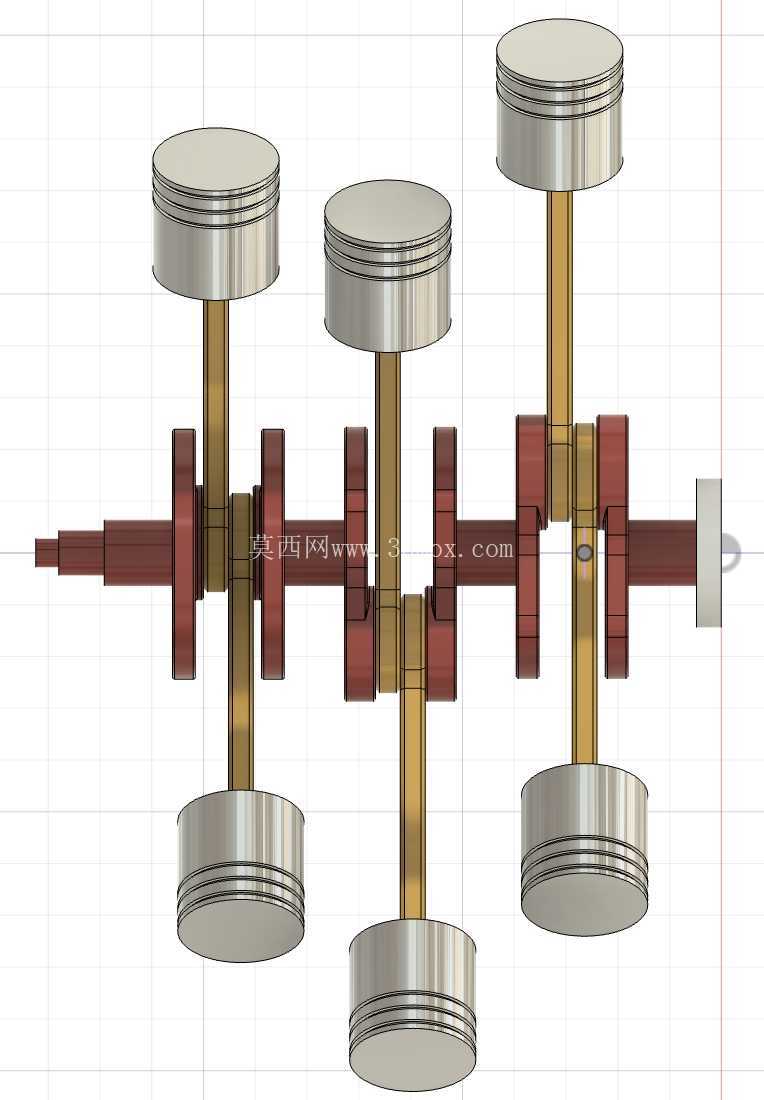

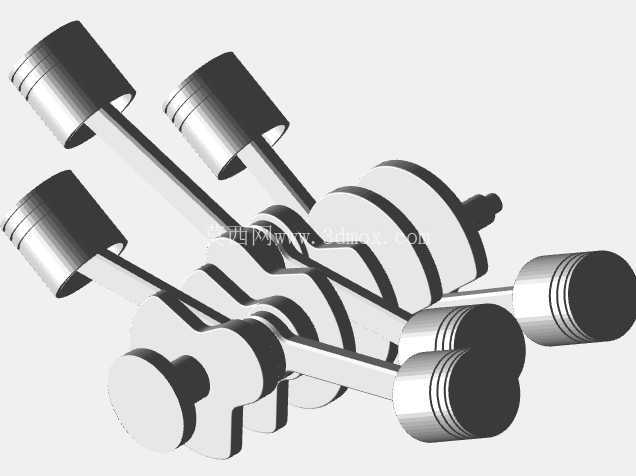

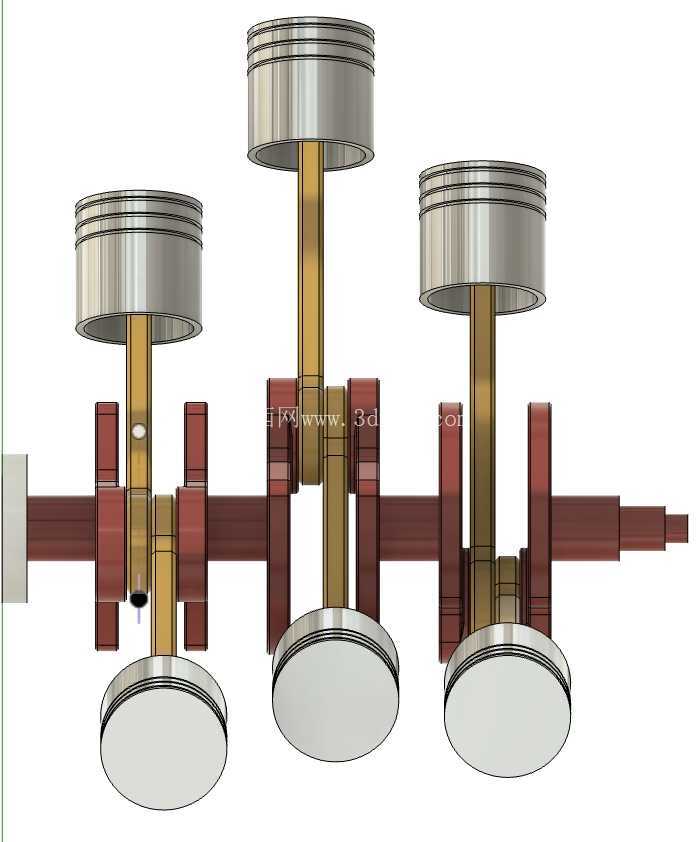

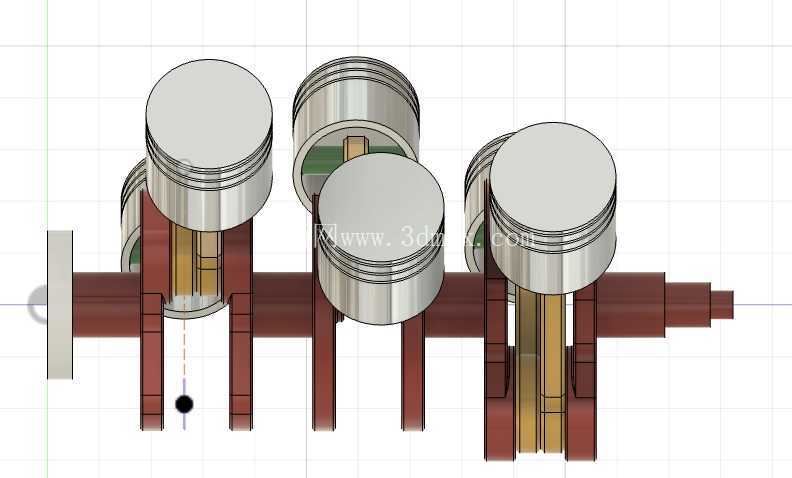

V型六缸内燃机曲柄连杆机构总成结构展示

在乘用车动力总成开发、职业院校内燃机原理教学、机械原理仿真演示等场景中，这类V6内燃机核心机构模型能为结构认知、运动仿真验证提供直观的三维参照。不同于直列六缸的轴向布局，该机构采用两排三缸呈V型夹角环绕中央曲轴布置的形式，能在有限的发动机舱横向空间内压缩整机轴向长度，同时通过两排气缸交替做功抵消一阶、二阶往复惯性力，从结构根源上降低动力输出的振动幅值，适配中高端乘用车对运行平顺性的核心需求。

从实际功能逻辑来看，这套机构承担着内燃机能量转换的核心职能：燃烧冲程产生的高压燃气作用在活塞顶面，推动活塞沿气缸轴线做往复直线运动，通过活塞销将作用力传递给连杆，连杆小头随活塞做往复运动的同时，大头绕曲轴连杆轴颈做回转运动，最终通过曲柄的偏心结构将直线运动转化为曲轴的旋转扭矩，向外输出动力。建模过程中严格还原了各部件的运动配合边界：活塞裙部与气缸壁的配合间隙控制在合理公差范围内，既保证往复运动的导向精度，又预留热膨胀余量避免卡滞；活塞销与连杆小头衬套、活塞销座孔采用全浮式配合设计，可在工作过程中缓慢自转以均匀磨损；连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固，轴瓦与曲轴连杆轴颈的配合间隙满足流体动压润滑的设计要求，保证高速运转时的摩擦损耗处于可控范围。

设计层面重点考量了部件定位精度与运动学匹配关系：曲轴采用全支撑结构，每个连杆轴颈两侧都设置主轴颈支撑，提升曲轴整体抗弯刚度，避免高转速下出现过大挠曲变形；六个曲柄销的相位角严格按照V型发动机的点火间隔角设置，保证做功冲程均匀交替，输出扭矩波动控制在工程允许范围内；活塞顶部的燃烧室凹坑造型适配气缸盖的进排气门、火花塞布置，压缩比符合常规量产V6汽油机的设计参数；连杆杆身采用工字形截面，在保证结构强度、刚度满足爆发压力要求的前提下，尽可能降低往复运动部件质量，减小惯性力负载。

从安装边界来看，该模型还原的核心机构可适配主流纵置后驱乘用车的动力舱布局，曲轴前端预留正时系统、水泵、发电机等附件轮系的安装接口，后端预留飞轮与变速器输入轴的连接法兰，气缸体安装面的螺孔位置、主轴瓦盖的定位方式都符合量产发动机的装配逻辑。在教学场景中，可通过该模型拆解演示活塞往复运动的四个冲程对应曲轴转角关系，直观展示曲柄半径与活塞行程的对应关系、连杆摆角随曲轴转角的变化规律；在结构设计验证场景中，可基于该模型开展运动干涉检查，验证活塞在上止点、下止点位置时与气门、气缸盖的安全间隙，也可导入动力学仿真软件开展曲柄连杆机构的受力分析，校核连杆、曲轴在最大爆发压力工况下的应力分布，为部件轻量化设计、结构优化提供三维数模基础。整套模型的部件装配关系完全遵循实际发动机的装配工艺顺序，从曲轴装入气缸体主轴瓦座、安装主轴瓦盖并按规定扭矩紧固，到依次安装连杆活塞组、调整连杆轴承间隙，每个装配环节的配合关系都在数模中得到准确体现，能帮助从业者快速理解V6发动机核心运动机构的设计逻辑与装配要点。
