机械传动用指节式转向连接接头结构

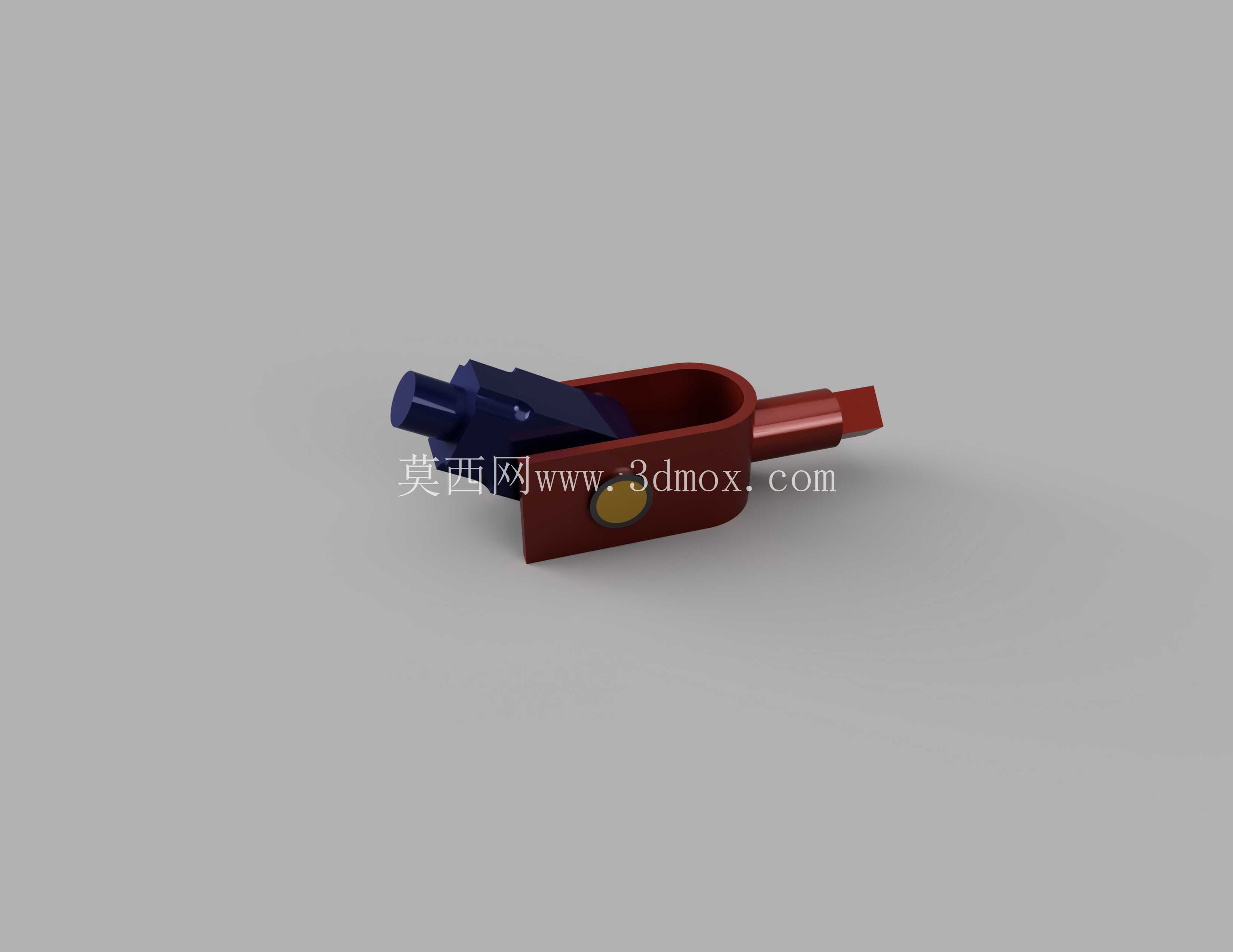

　　在各类需要实现变角度动力传递、杆件间角位移补偿的机械传动场景中，这类指节式转向接头是应用极为广泛的铰接连接件，常见于小型操纵机构、连杆传动组、轻工设备的动力传递链路里，用来解决两个不在同一直线上的杆件或管类零件之间的运动衔接问题，允许被连接的两个部件在设计限定的角度范围内做往复角运动与小幅旋转，不会因为传动路径存在夹角就出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，这个接头采用了分体组合式的结构，主体承力部分为槽型的基座结构，基座一端延伸出带定位止口的插接轴段，用来和外部杆件的安装孔配合实现轴向定位，轴段上预留的环槽可以用来安装卡簧或者锁紧销，避免工作过程中出现轴向窜动脱出的问题；基座的槽型内腔做了圆弧过渡处理，用来容纳配套的指节铰接块，铰接块和槽腔的配合面采用了小间隙配合设计，既保证铰接转动时的灵活性，又不会因为间隙过大导致传动过程中出现明显的回程误差，影响传动精度。

　　铰接块的伸出端做了扁方定位结构，和配套的被连接件安装时可以通过扁方传递扭矩，避免转动过程中配合面出现打滑磨损，铰接块和基座之间通过横向的销轴实现铰接连接，销轴的安装孔和销轴采用过渡配合，装配后销轴两端做铆边处理，防止工作过程中销轴受振动脱出，同时销轴和铰接块的配合面做了表面硬化处理，降低长期往复转动带来的磨损量，延长部件的整体使用寿命。从安装边界尺寸来看，这类小型指节转向接头的整体长度控制在常规小型传动机构的安装空间范围内，槽型基座的宽度尺寸适配常见的10-20mm直径的连杆安装需求，铰接端的最大摆角可以达到25度到30度，能够覆盖绝大多数小型操纵连杆、传动杆系的角度补偿需求，安装时不需要额外设计复杂的转接座，直接通过两端的插接结构和配套杆件连接即可，装配工序简单，后期维护更换时也不需要拆解整个传动链路，只需要拆下两端的锁紧销就可以完成接头的替换。

　　在实际工况使用中，这类接头需要承受周期性的拉压载荷与小幅的扭转载荷，所以在结构设计时特意在槽型基座的转角位置做了加厚处理，同时将应力集中的直角位置全部替换为R2以上的圆弧过渡，避免交变载荷作用下在转角位置萌生疲劳裂纹；铰接块和基座槽腔的接触面上设计有储油凹槽，装配时填充润滑脂后可以在长期工作过程中持续释放润滑介质，降低铰接面的摩擦系数，减少转动过程中的卡滞风险，即使在没有定期维护的工况下，也能保证较长时间的转动灵活性。

　　不同于传统的万向节结构，这种指节式转向接头的结构更加紧凑，占用的安装空间更小，适合在安装空间受限、传递扭矩不大的操纵机构、小型传动连杆组中使用，比如小型设备的操作手柄传动链路、自动化设备的门体锁止连杆、小型农机的操纵杆件连接位置，都能看到这类结构的应用，它不需要像十字轴万向节那样预留较大的摆动空间，也不需要复杂的密封结构，整体结构简单可靠，加工难度低，只需要通过常规的铣削、钻削工序就可以完成零件加工，生产成本更低，适合批量生产应用。在建模过程中，需要重点关注铰接配合面的尺寸公差配合，销轴孔的同轴度公差需要控制在0.02mm以内，避免装配后出现转动卡滞的问题，槽腔的两个内侧壁的平行度公差需要控制在0.03mm以内，保证铰接块在槽腔内转动时不会出现偏磨；两端的连接轴段和扁方结构的尺寸需要和常用的标准连杆安装孔尺寸适配，保证零件的通用互换性，不需要针对特定设备做单独的尺寸修改就可以直接替换使用。
