内河小型车辆运输登陆渡轮结构设计

内河浅吃水渡轮的加工制造，最容易踩的坑是艏部跳板与主甲板的衔接公差，很多初版方案没考虑跳板反复收放的形变余量，跑几趟浅滩就会出现跳板卡滞、密封胶条撕裂的问题。这套10米级登陆渡轮的结构设计，直接把艏部跳板的铰接座做了下沉式预埋处理，铰接轴的安装位预留了0.8mm的轴向窜动间隙，避免浅滩靠泊时艏部磕碰河床产生的形变传导到轴系，引发转动卡滞。主甲板的载车区域做了3mm的微幅倾斜设计，靠泊时艏部搭岸的状态下，甲板表面积水会自动向艉部的排水槽汇集，不会在车轮碾压区域形成积水打滑的隐患，甲板表面的防滑筋条没有做通长设计，而是分段预留了轮胎碾压的导向槽，小型乘用车开上甲板时能自然顺导向槽停靠，不需要额外人员指挥对位，减少靠泊时的停靠调整时间。

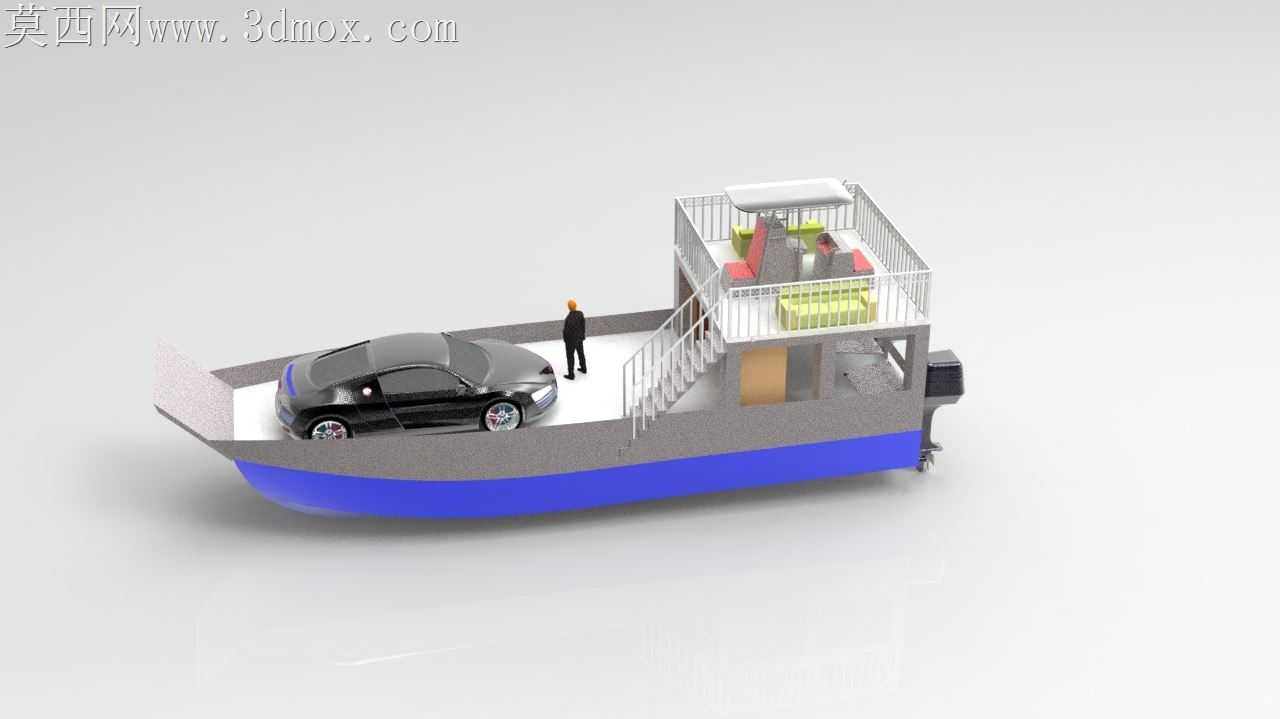

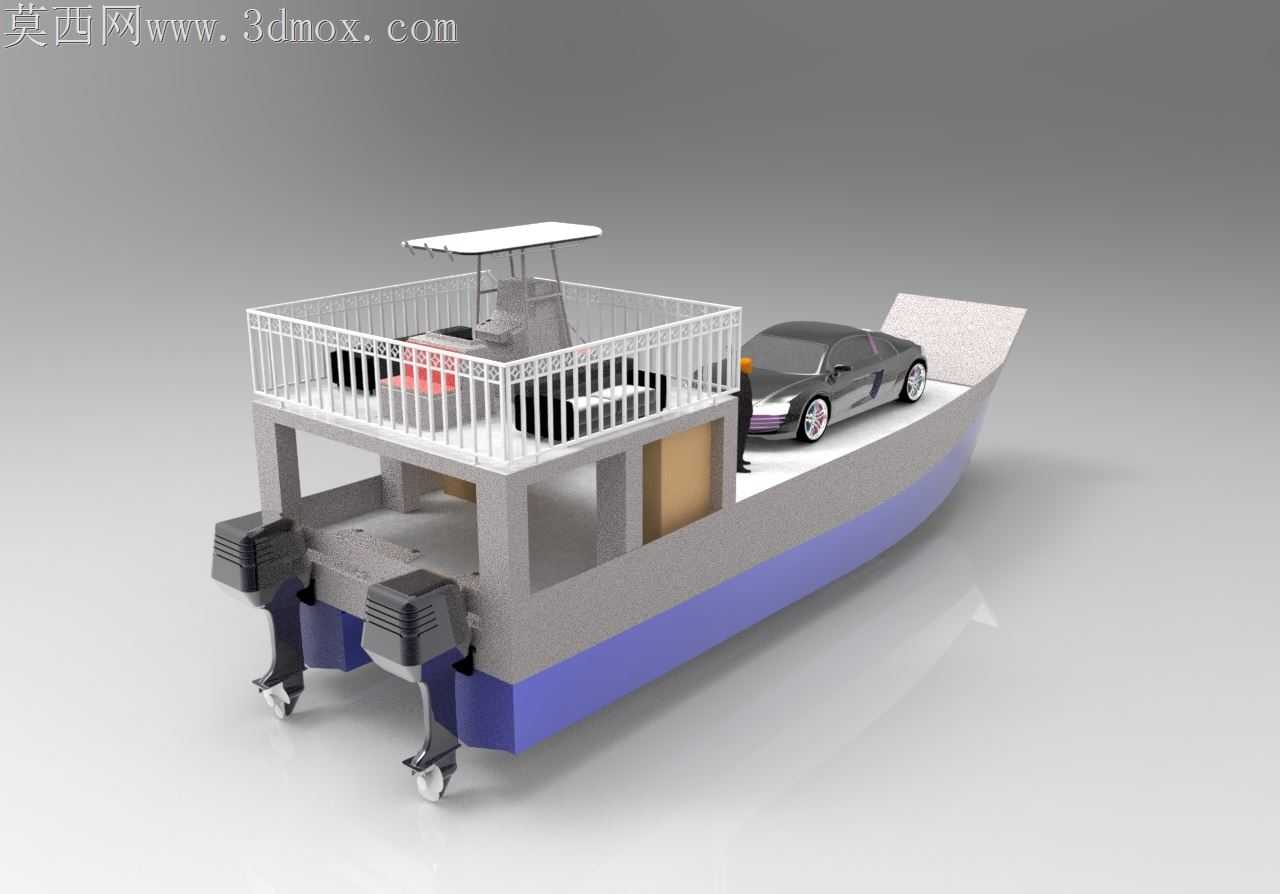

上层建筑的楼梯设计没有采用常规的直梯结构，而是做了15度的侧倾偏移，避开了下层舱室的燃油箱检修口，日常维护舷外马达的时候，不需要拆解楼梯结构就能直接打开检修盖板，舷外马达的安装支架做了双层减震衬套的预留位，衬套的压装公差控制在0.12mm以内，既可以抵消马达运转时的高频震动传递到船体引发的共振，也能避免支架长期受震出现焊缝开裂的问题。船体的舷侧结构做了双层中空的加强筋布局，筋板的间距控制在450mm，刚好匹配常用铝合金板材的折弯加工幅面，下料的时候不需要额外拼接板材，减少焊缝数量的同时也降低了焊接变形的矫正工作量。

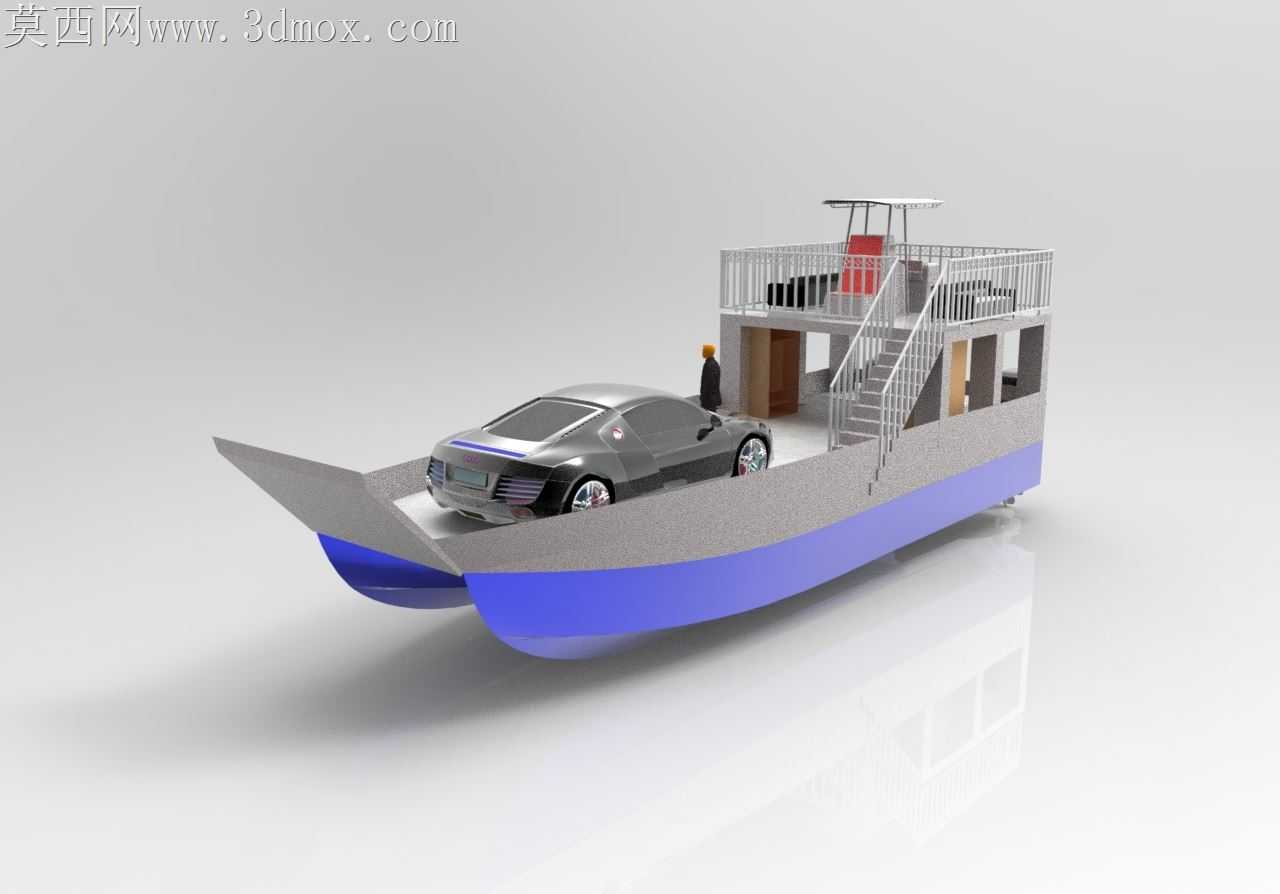

艏部的登陆跳板做了圆弧过渡的刃口设计，靠泊搭岸时不会因为接触应力集中戳坏岸边的硬化路面，跳板背面的加强筋做了变厚度处理，靠近铰接座的位置筋板厚度比前端厚2mm，承受车辆碾压时的应力传导更均匀，不会出现局部应力集中引发的板材弯折。上层驾驶甲板的护栏做了快拆式的连接结构，需要运输超高物件的时候，可以快速拆下护栏拓展垂直装载空间，连接销做了防脱的弹簧卡扣设计，航行过程中不会因为浪涌颠簸出现销子脱落的隐患。燃油箱的舱室做了独立的密封隔断，和载车区域之间预留了通风间隙，哪怕载车区域出现少量油料泄漏，也不会渗到燃油舱引发安全隐患，舱室底部的排污口做了螺纹密封的堵头，日常清理舱内积污的时候不需要钻进舱室，在舷侧就能打开堵头完成排污作业。
