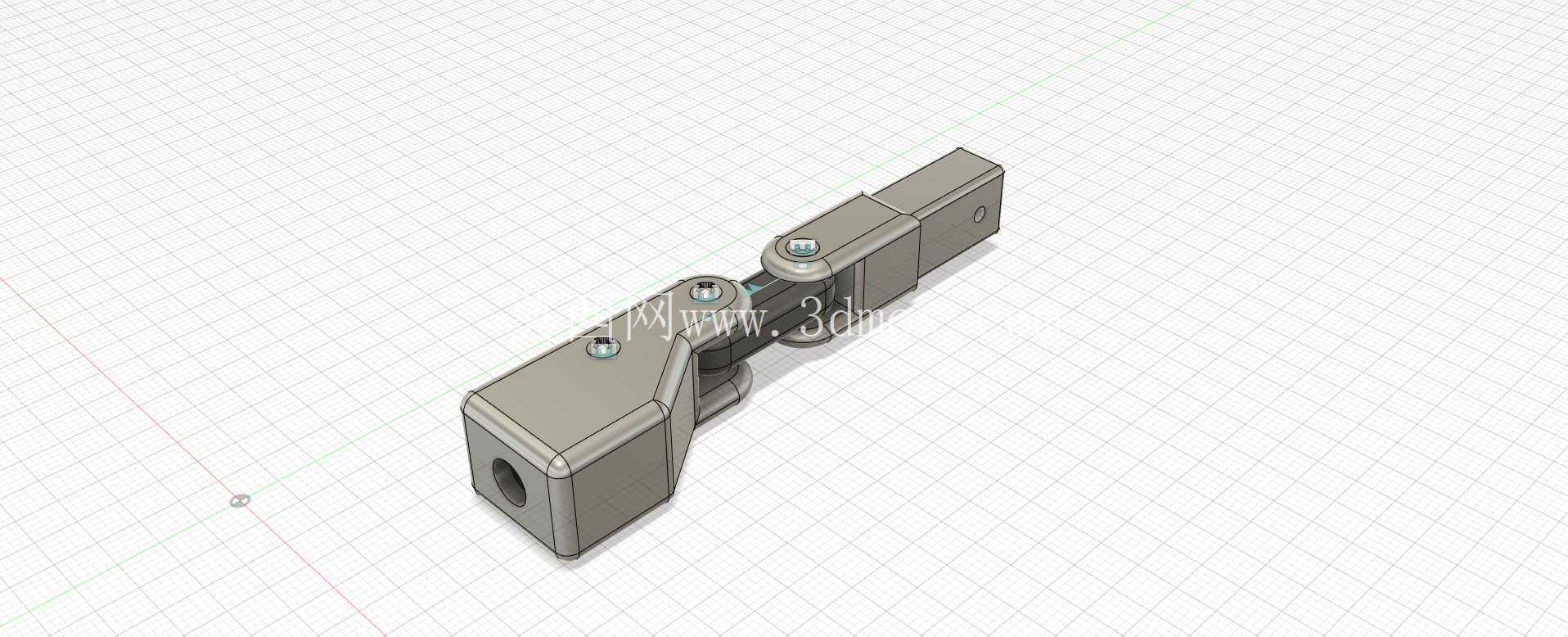

带倒角结构的铰接式连接支座

这类带倒角结构的铰接连接支座，在轻载工装夹具、小型自动化输送线的铰接工位、民用五金的活动连接段都有广泛应用，核心作用是实现两个构件之间的定角度转动连接，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的断裂失效。从实际使用场景来看，这类构件常被用在需要反复开合、小角度摆动的机构中，比如小型设备的检修门铰接位、工装夹具的快速压臂连接段、低压电气柜的门锁联动机构，相比一体成型的固定支座，铰接结构能预留足够的转动自由度，同时控制整体装配体积，不会占用过多安装空间。

从功能特性上看，该支座主体采用盒式承力结构，主体腔体为规整的矩形截面，侧壁做了等厚设计，既保证了整体的结构刚性，又能控制构件自重，不会给联动机构带来额外的负载。端部的铰接耳位做了同轴孔设计，孔位周边做了局部加厚处理，能抵消销轴转动时带来的局部压应力，避免孔位长期磨损后出现旷量；构件表面的倒角处理并非单纯的外观优化，所有锐边都做了C角倒角，一方面能消除压铸成型后的飞边毛刺，避免装配时划伤操作人员，另一方面能减少应力集中点，在构件承受冲击载荷时，不会因为锐边的应力突变产生裂纹。主体表面预留的两个沉台定位位，既可以作为装配时的定位基准，也能用来安装固定端盖或者缓冲垫片，适配不同的安装场景。

设计思路上，这类构件优先考虑压铸成型的工艺可行性，所有侧壁都预留了符合压铸要求的拔模斜度，没有出现倒扣或者壁厚突变的结构，能保证压铸时金属液充型顺畅，减少气孔、缩松等铸造缺陷。铰接孔的同轴度公差控制在0.05mm以内，能保证销轴装配后转动顺畅，不会出现卡滞；主体的安装面做了平面度处理，装配时能和安装基面完全贴合，不会出现装配倾斜导致的受力偏移。从安装边界来看，该支座的主体长度控制在适配小型机构的尺寸区间，宽度方向的尺寸刚好能嵌入常规的20mm规格铝型材槽位内，不需要额外做转接件就能直接安装；铰接耳位的伸出长度经过测算，转动时不会和周边的固定构件发生运动干涉，最大转动角度能达到45度，覆盖绝大多数轻载摆动机构的行程需求。

在实际选型应用时，需要注意该支座的承力上限，因为采用压铸工艺成型，材质多为压铸铝合金，适合承受100N以内的径向载荷，不适合用在重载冲击的工位；装配时销轴需要加装润滑衬套，减少铰接位的磨损，延长构件的使用寿命。另外，构件表面的倒角经过了统一处理，所有外露边都没有锐边，不需要装配前再做人工去毛刺处理，能直接上线装配，减少装配工序的工时消耗。主体的沉台位深度经过精准控制，装配螺丝后螺丝头不会高出构件表面，不会影响构件的摆动行程，也不会出现螺丝刮碰周边部件的问题。
