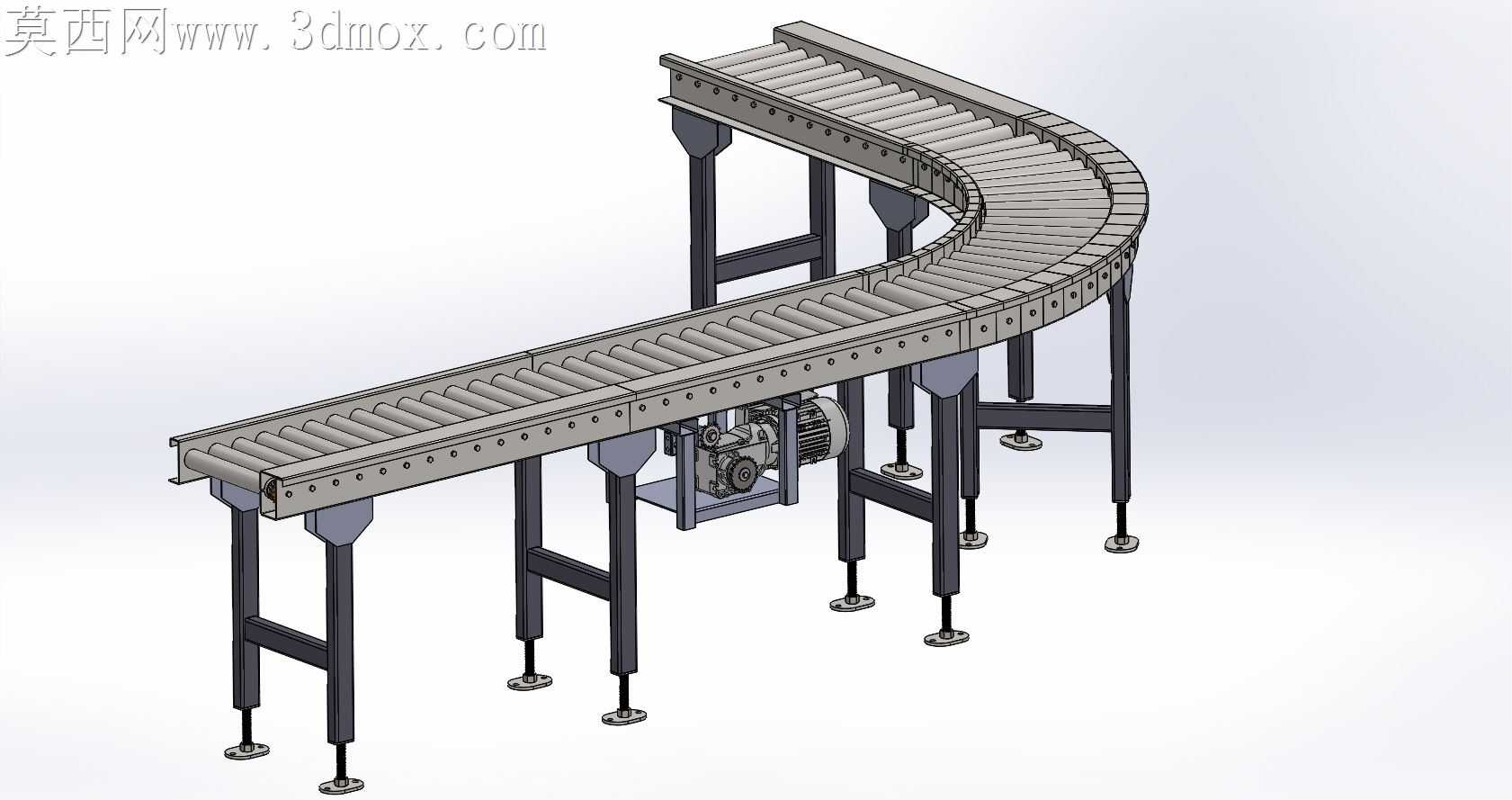

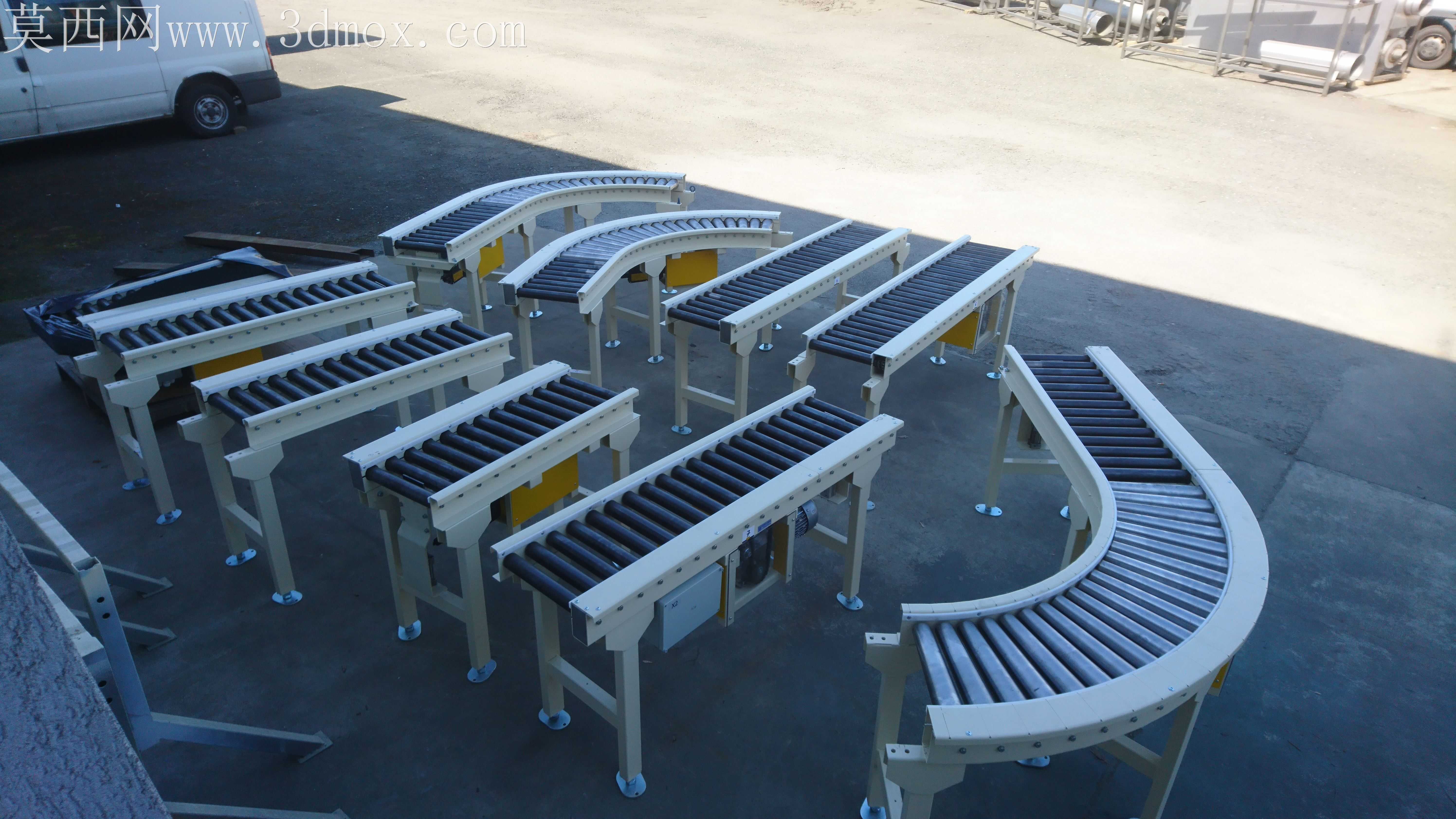

九十度转弯链传动辊道输送结构

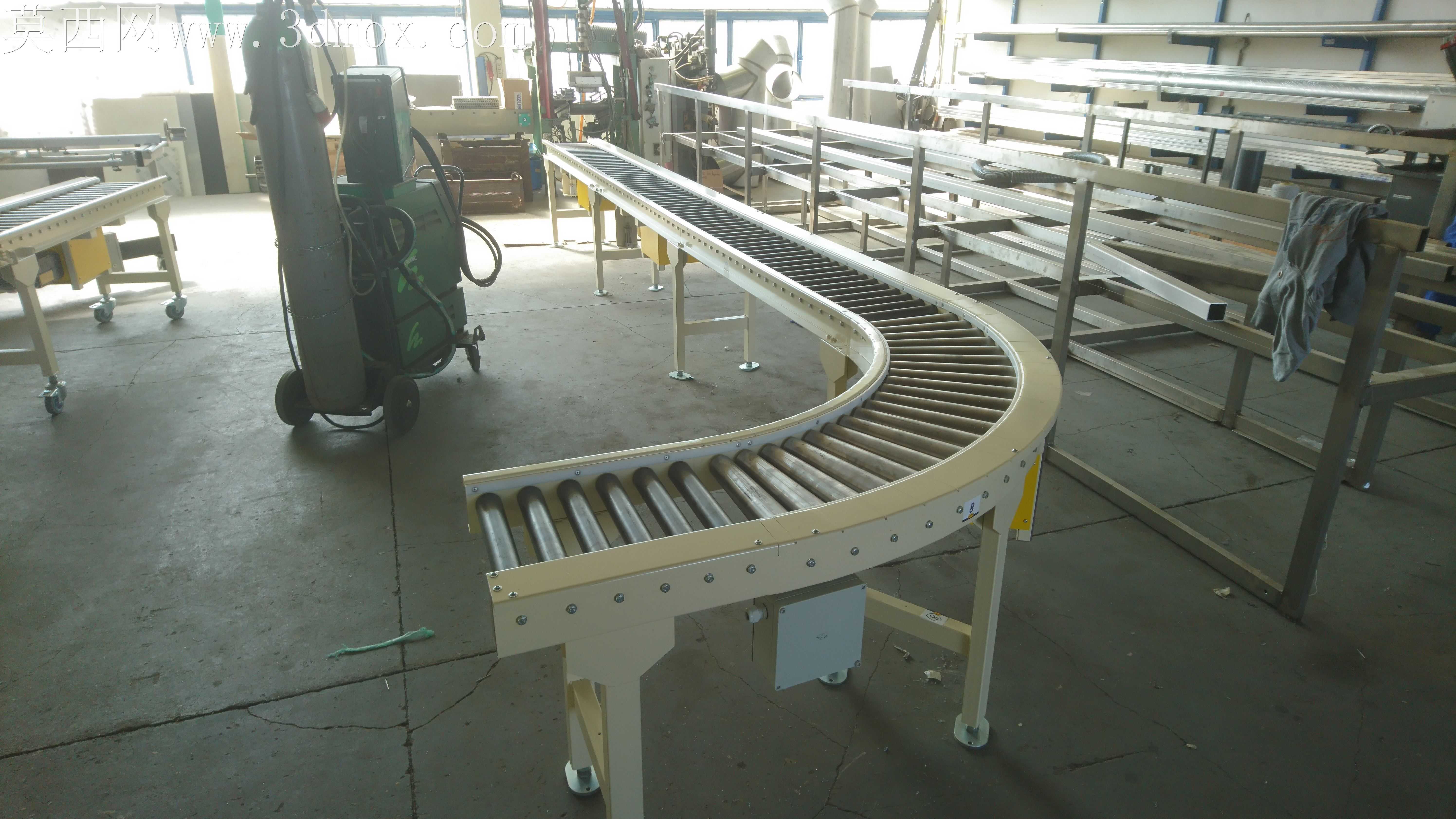

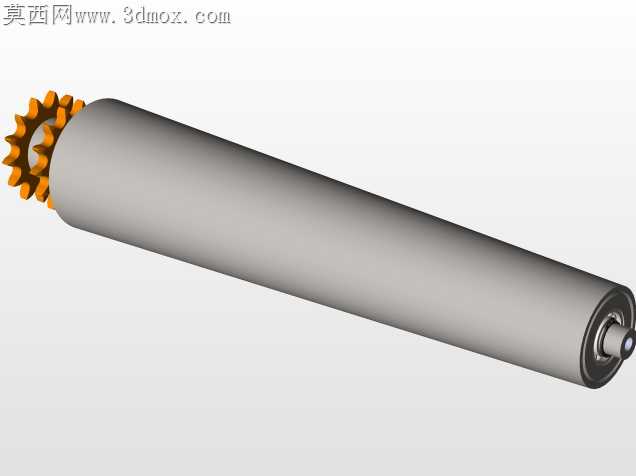

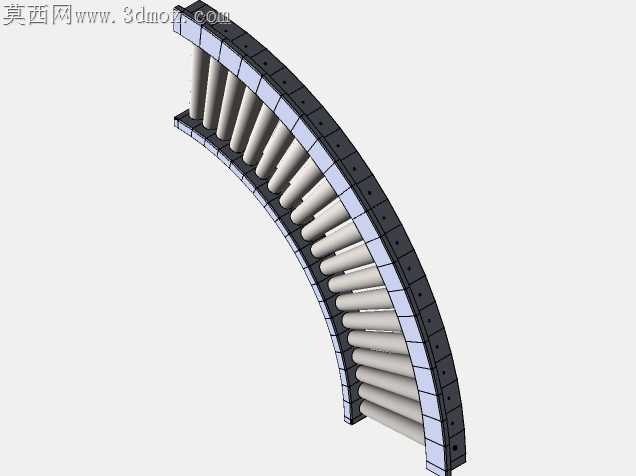

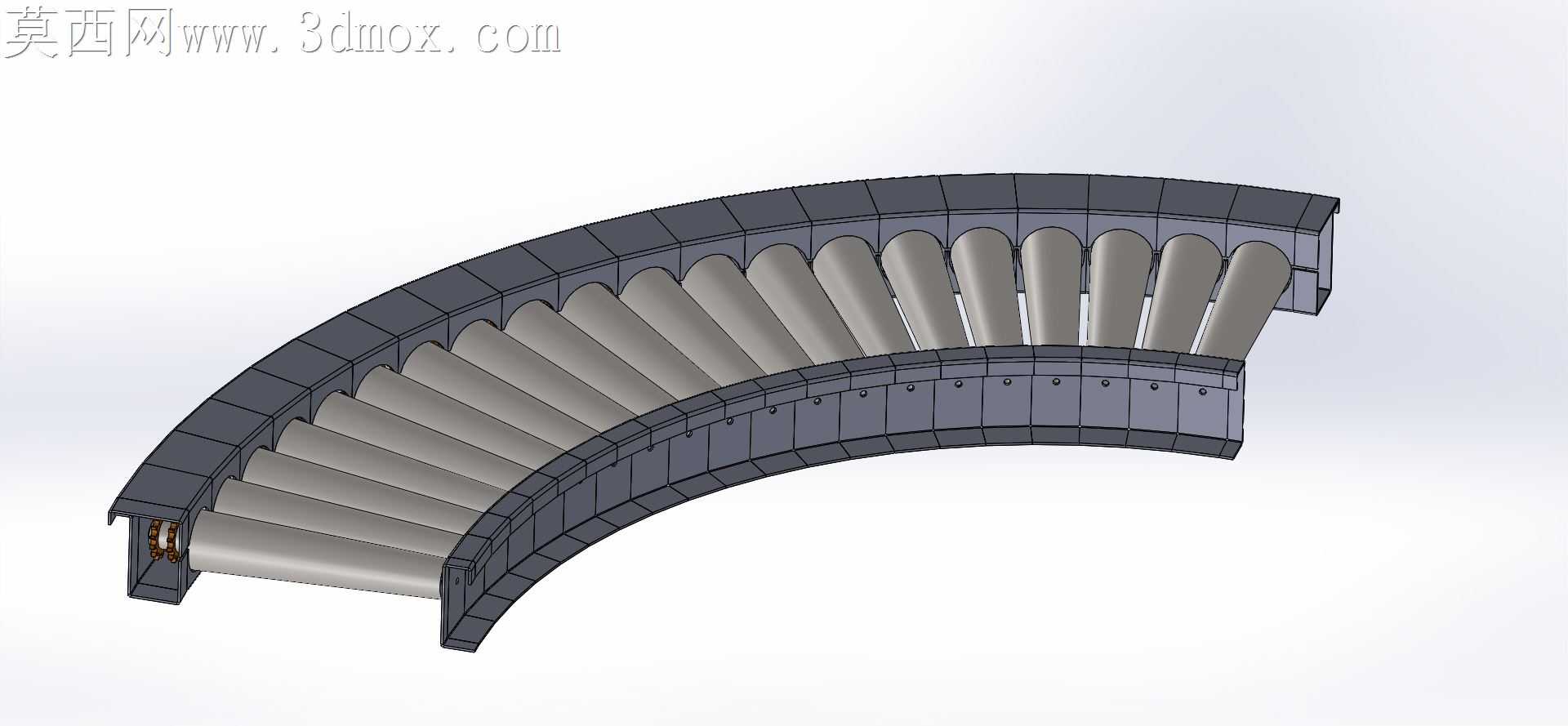

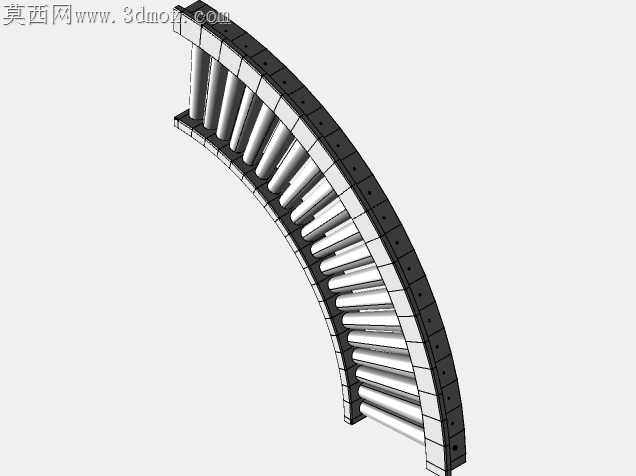

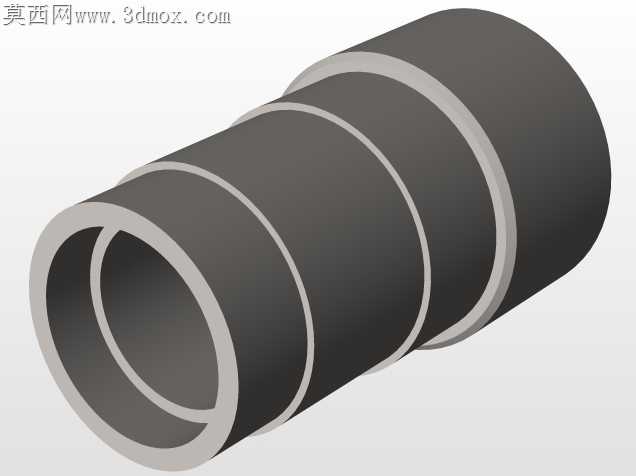

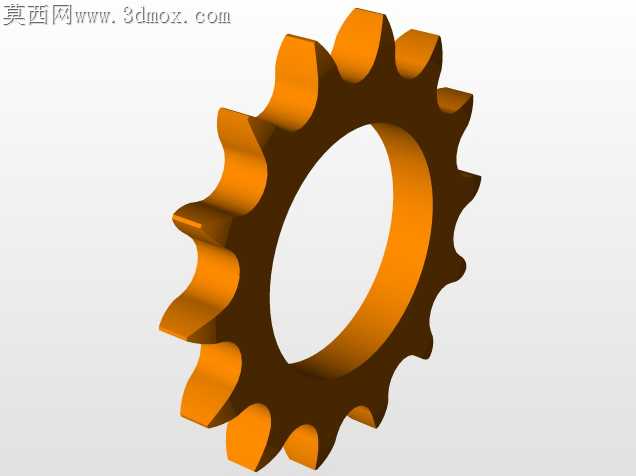

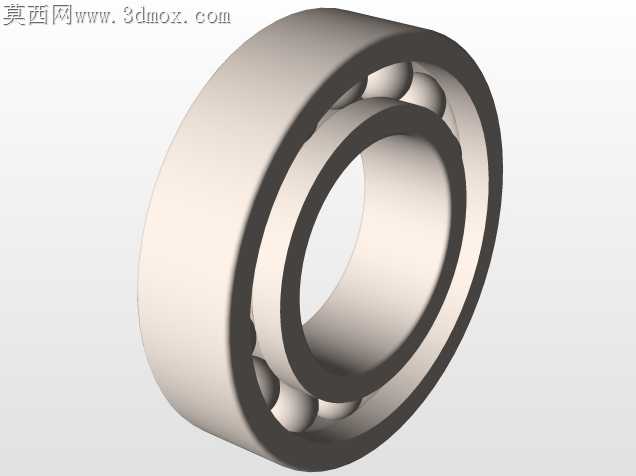

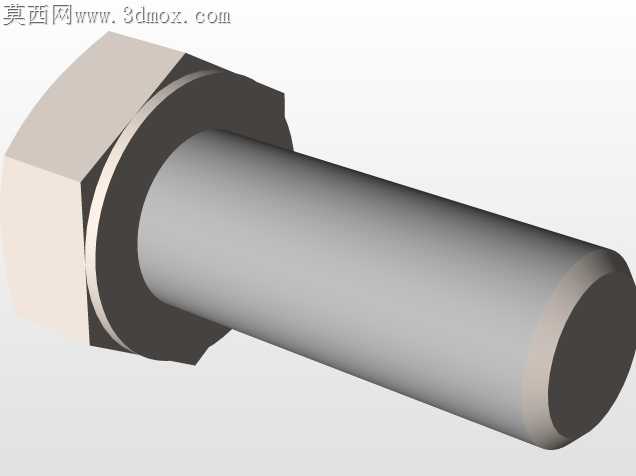

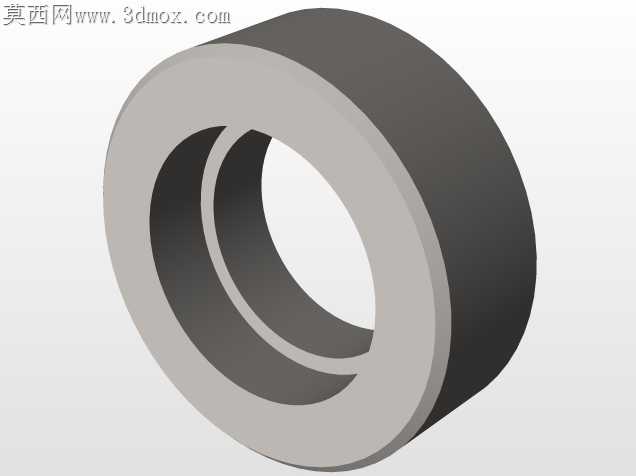

车间布局受立柱、消防通道、现有设备占位挤压时，直角转向段的辊道输送一直是卡壳重灾区——直段辊子等距排布的经验放到弯段，会出现内侧物料卡滞、外侧物料甩偏、链条跳齿蹭侧板的问题，这套九十度弯段结构刚好把这些现场踩过的坑都做了针对性处理。弯段内侧的辊子间距比外侧收窄近三成，不是随便画的渐变排布，是按常用周转箱、硬纸盒的最小支撑跨度算出来的，哪怕是巴掌大的小包装盒过弯，也不会出现边角卡进辊缝的情况，辊子端部做了小圆角打磨余量，加工时不用额外修磨倒角，省掉一道钳工工序。链条导轨的弯弧段做了内嵌式限位槽，不是常见的外侧贴挡条结构，挡条用久了受链条侧向挤压容易松脱翘起，刮花输送物料的侧面，内嵌槽直接在弯段侧板上铣出成型，和侧板是一体结构，链条运行时的侧向力全由侧板本体承担，不用额外打螺丝固定挡条，装配时少了二十多颗紧固件的对位工序，也不存在长期运行后螺丝松动掉落到辊道里卡坏设备的隐患。弯段进出口的直段衔接处，特意留了两毫米的轴向窜动间隙，辊子两端的轴承座安装孔做了长圆孔设计，现场安装时如果地面不平导致机架有轻微变形，不用硬撬机架对位，松掉轴承座螺丝就能微调辊子的平行度，避免辊子别劲导致的运行异响、轴承过早磨损。侧板的拼接位置选在弯段弧顶受力最小的位置，拼接缝处做了止口定位，现场焊接时不用靠人工扶着对齐，焊后变形量比平口拼接小一半，后续打磨焊缝的工作量也能减不少。辊子表面没有做多余的防滑包胶，是针对常规纸箱、塑料周转箱的输送场景选的，包胶辊虽然摩擦力大，但转弯时包胶层和物料的摩擦阻力太大，反而容易让物料在弯段堵料，光面钢辊配合渐变的辊子排布，既能给物料足够的前进动力，又能让物料在过弯时自然调整姿态，顺着弧段顺滑转向，不会出现直段冲过来的物料在弯入口堆挤的情况。链条张紧结构藏在弯段出口的下侧，不用拆侧面护板就能伸手调节张紧度，日常巡检维护时不用停线拆件，十几秒就能完成张紧度调整，适配车间连续生产的运维需求。
