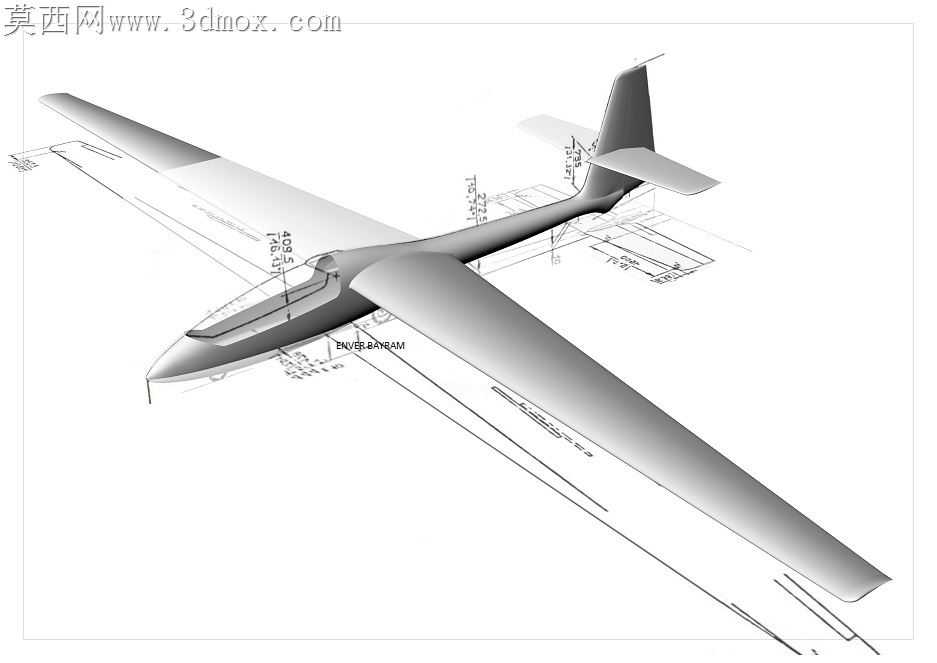

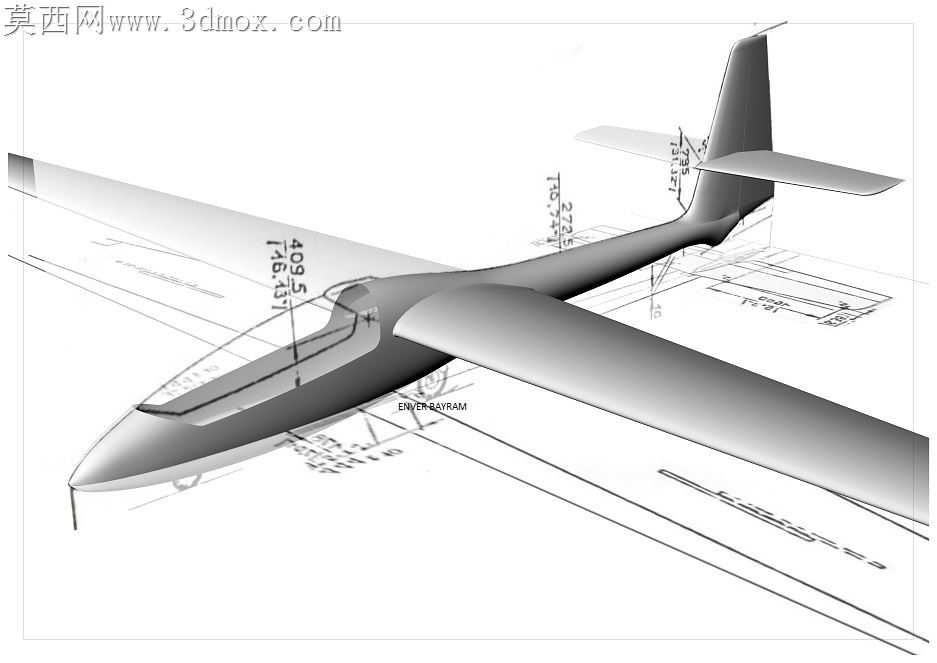

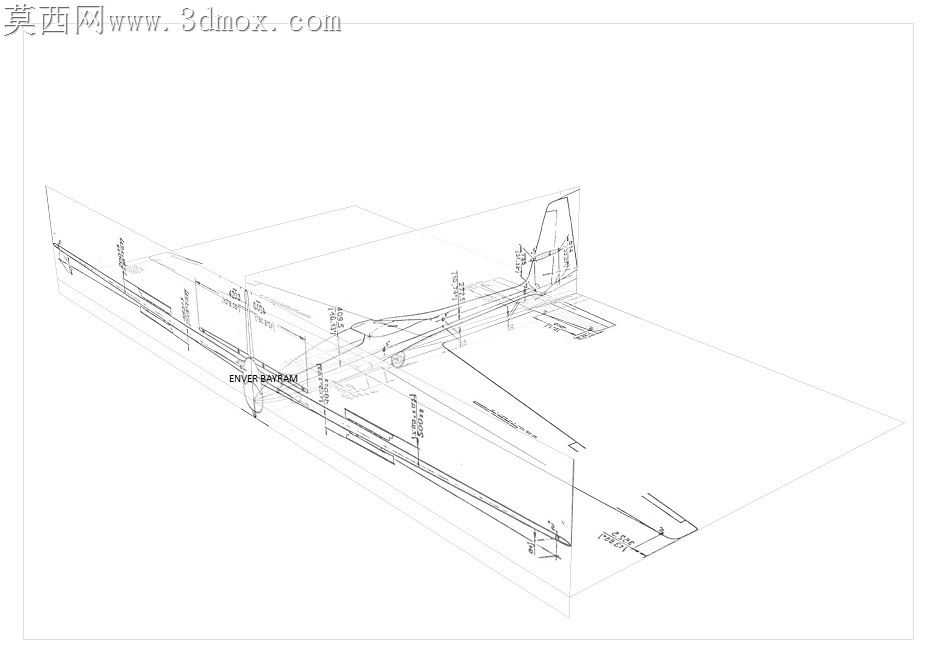

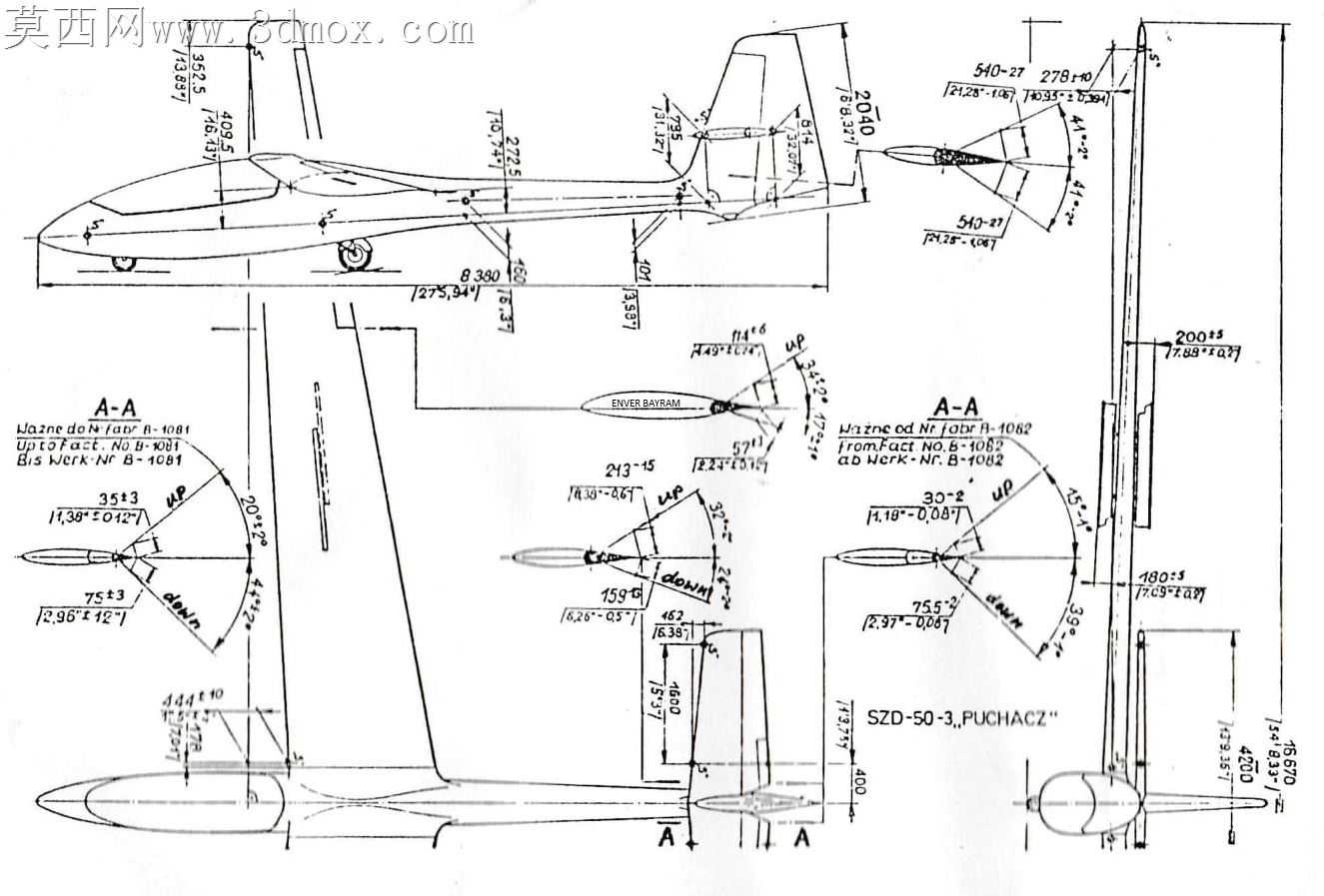

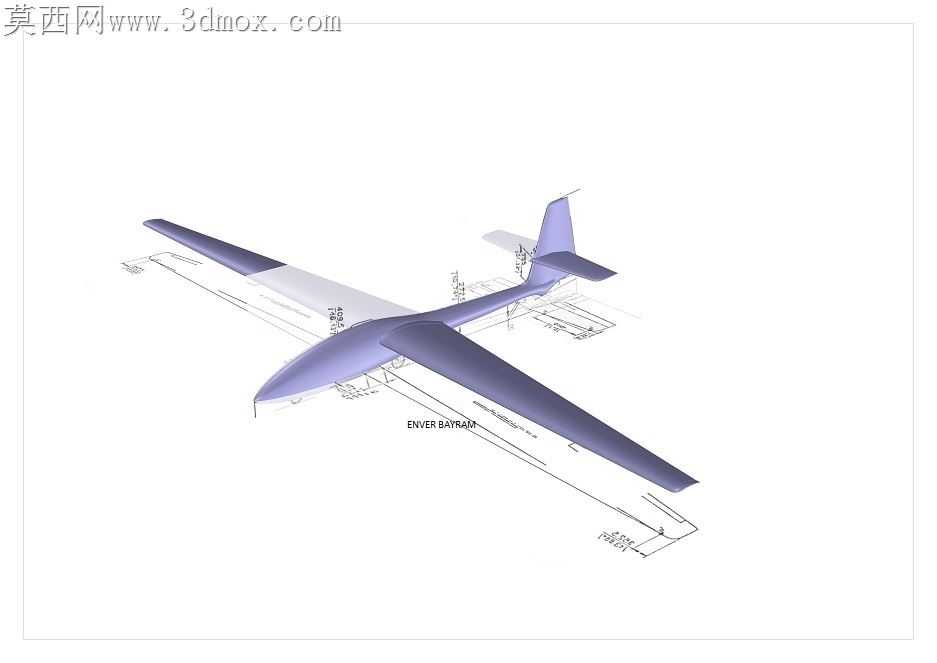

SZD-50-3普查茨滑翔机外观结构三维数模

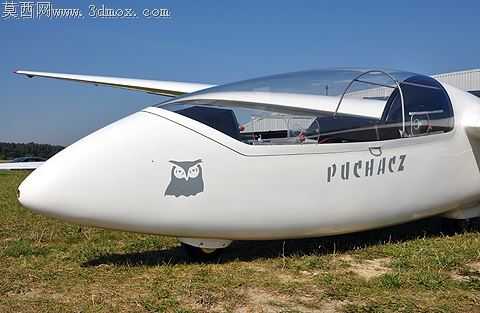

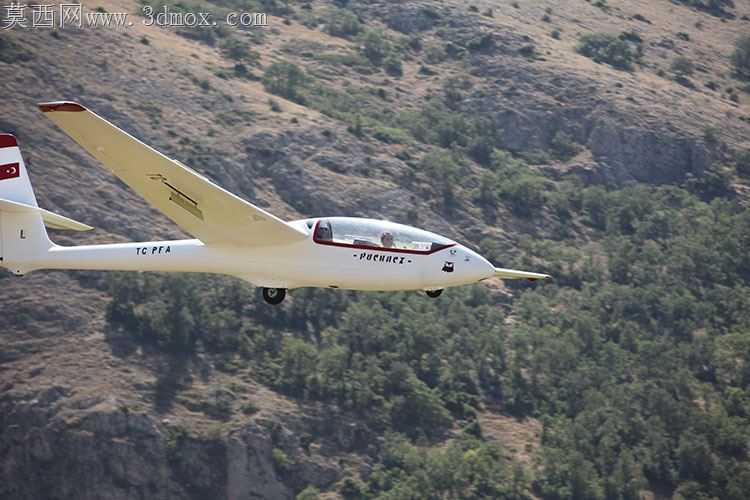

滑翔机曲面蒙皮的加工适配一直是航模制作里的核心痛点，薄壳结构稍有公差偏差，高速滑翔时就会出现气流剥离、升力损失的问题，这款SZD-50-3“普查茨”的数模在曲面连续性处理上做了针对性的工艺适配。机头段的水滴形座舱罩和机身蒙皮的衔接处，没有做生硬的拼接缝处理，而是把G2连续的曲面过渡段延伸到了座舱框后侧12mm的位置，对应树脂翻模时的分型面预留量，不管是1/32比例的树脂真空注型，还是1/48、1/72比例的注塑模开模，都能避免合模线落在曲面曲率变化最大的座舱前缘，减少后期打磨修型时破坏曲面流线的概率。机身侧面的猫头鹰标识区域，数模里特意做了0.1mm的浅凹陷定位槽，对应水贴粘贴或者移印加工时的定位基准，不用制作者额外做标记对位，避免标识贴歪破坏整机的视觉协调性。翼身融合段的曲面做了微小的拔模斜度调整，顺着气流方向预留了0.3°的脱模角度，既不会破坏翼型的气动外形，又能让注塑或者树脂脱模时不会刮伤蒙皮表面，省去很多补土修复的工序。起落架的安装槽位做了0.2mm的公差冗余，适配不同直径的碳纤维起落架杆安装，不用制作者反复扩孔修配，安装后不会出现松动或者卡滞的问题。尾翼和机身的连接位做了嵌入式的定位卡扣结构，对应航模组装时的快拆需求，不用额外打胶固定就能保证尾翼的安装角度精度，调试滑翔俯仰角度时可以快速拆装调整。机身侧面的“PUCHACZ”字样区域，数模里做了微凸的浮雕结构，要是做金属质感涂装或者蚀刻片粘贴，能直接贴合定位，不会出现字体歪斜的问题。机翼前缘的曲面做了加厚处理，对应薄蒙皮加工时的强度需求，避免脱模或者搬运时出现前缘凹陷变形，毕竟滑翔机机翼前缘的外形精度直接影响低速滑翔时的升阻比，哪怕0.1mm的形变都会让滑翔距离出现明显下降。座舱内部的框架结构做了简化处理，保留了视觉可见的支撑结构，去掉了完全被座舱罩遮挡的内部冗余结构，既不影响外观展示效果，又能减少3D打印或者注塑时的内部支撑用料，降低加工成本。不同比例的模型缩放时，所有的壁厚、公差预留量都做了等比例适配，不会出现缩放后壁厚过薄无法成型、或者公差过大装配松动的问题，不管是做静态展示模型，还是改装成1/5比例的遥控滑翔机，都能直接基于数模做加工输出，不用反复调整结构参数。
