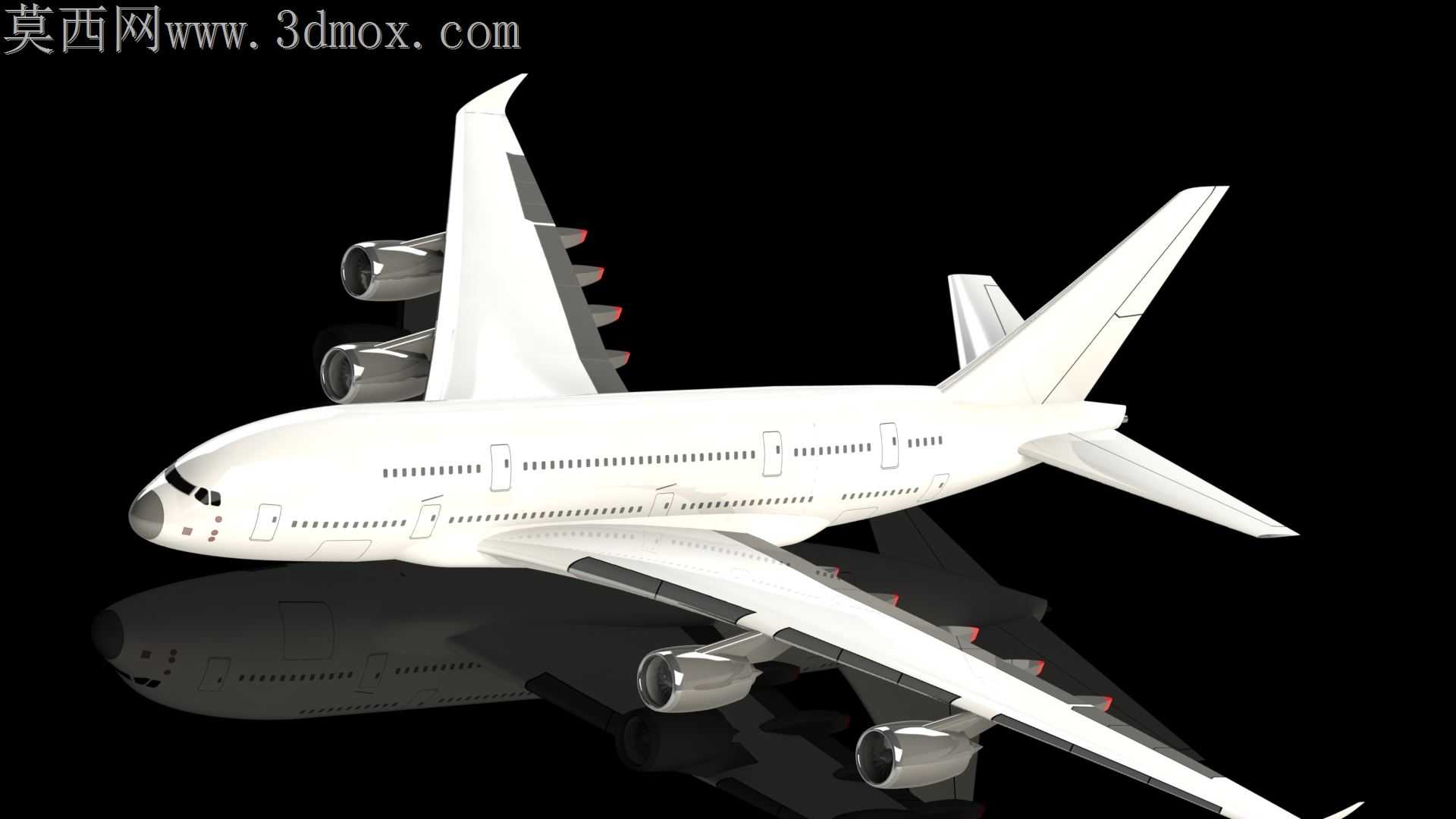

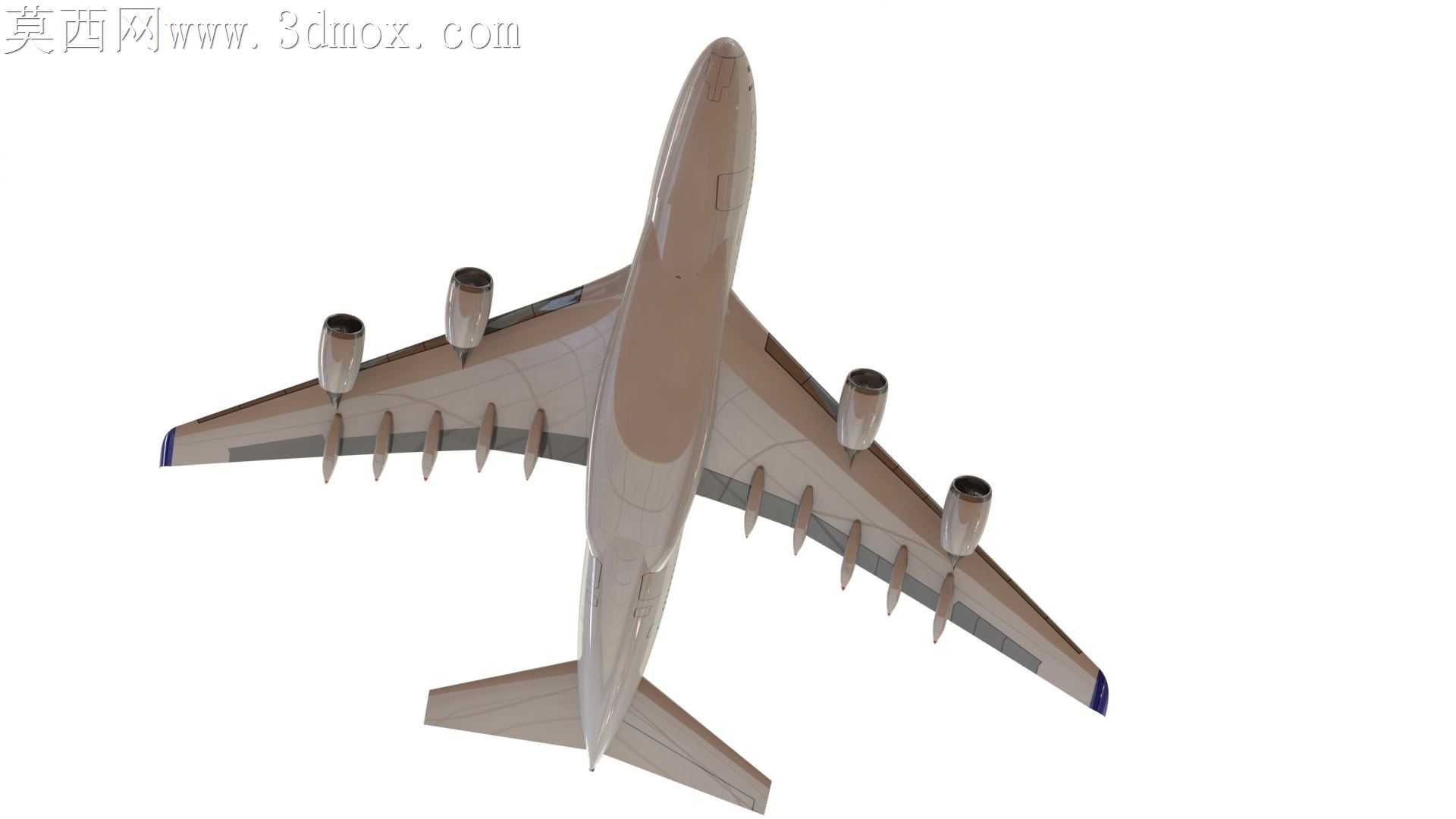

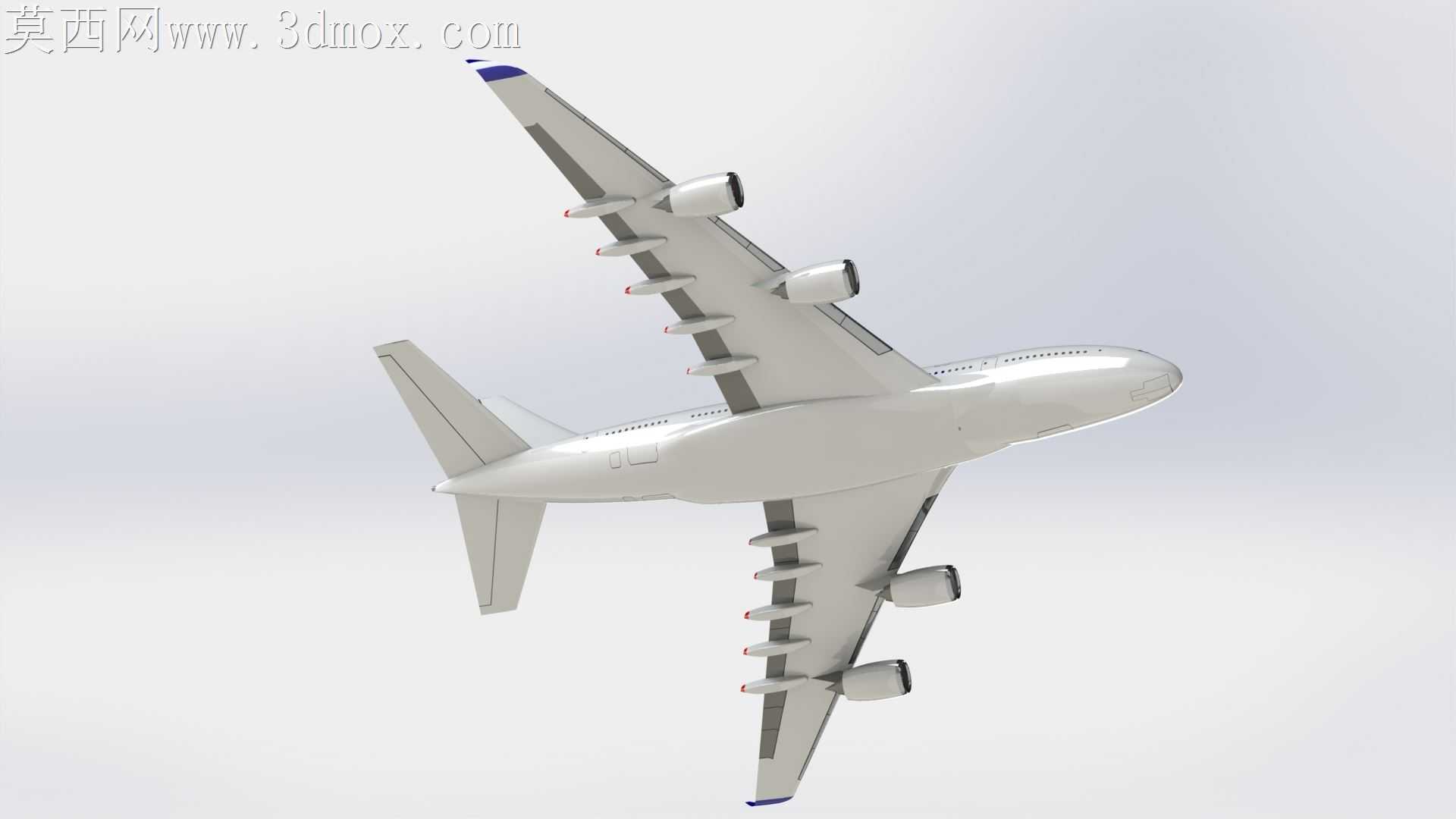

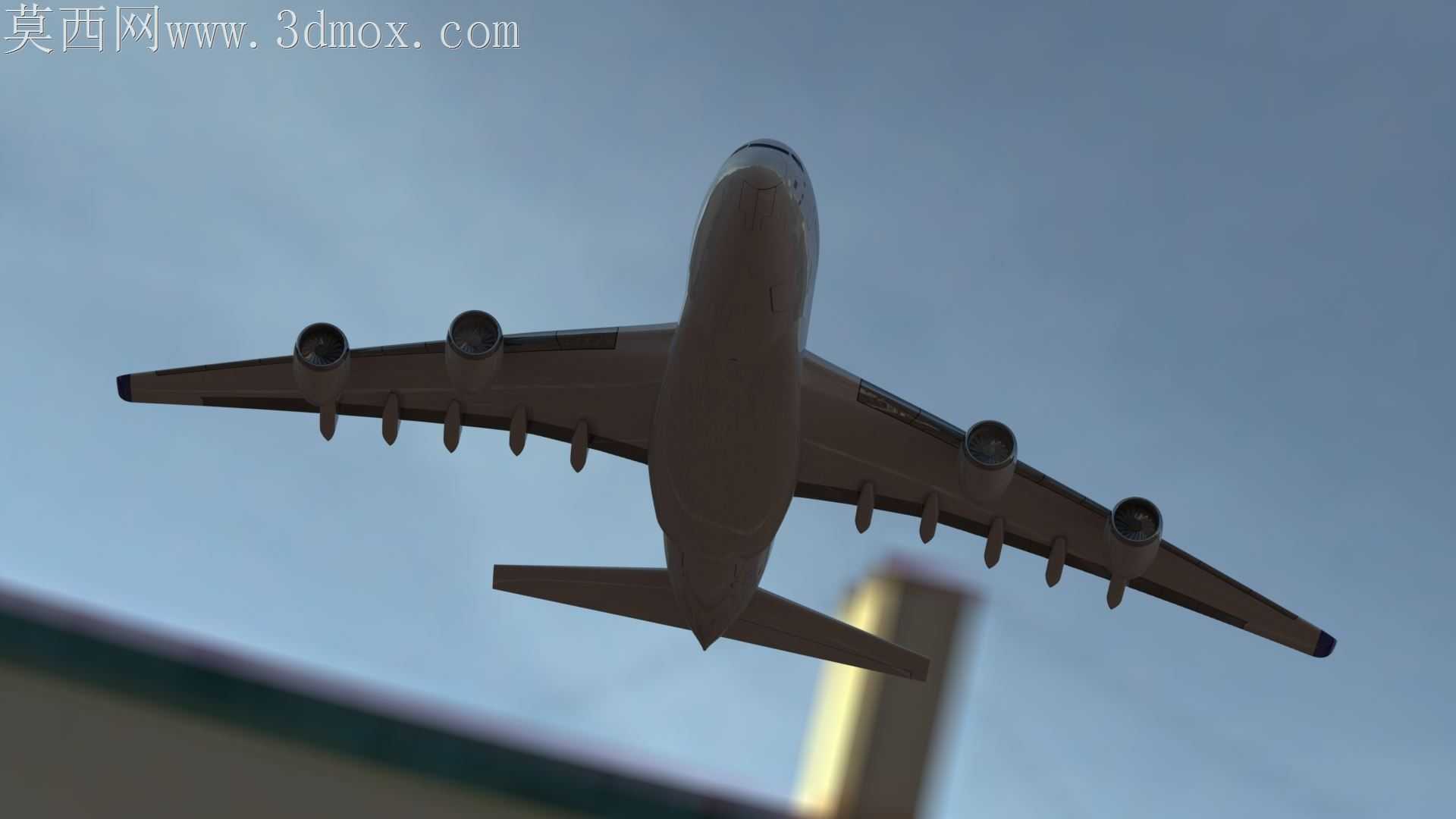

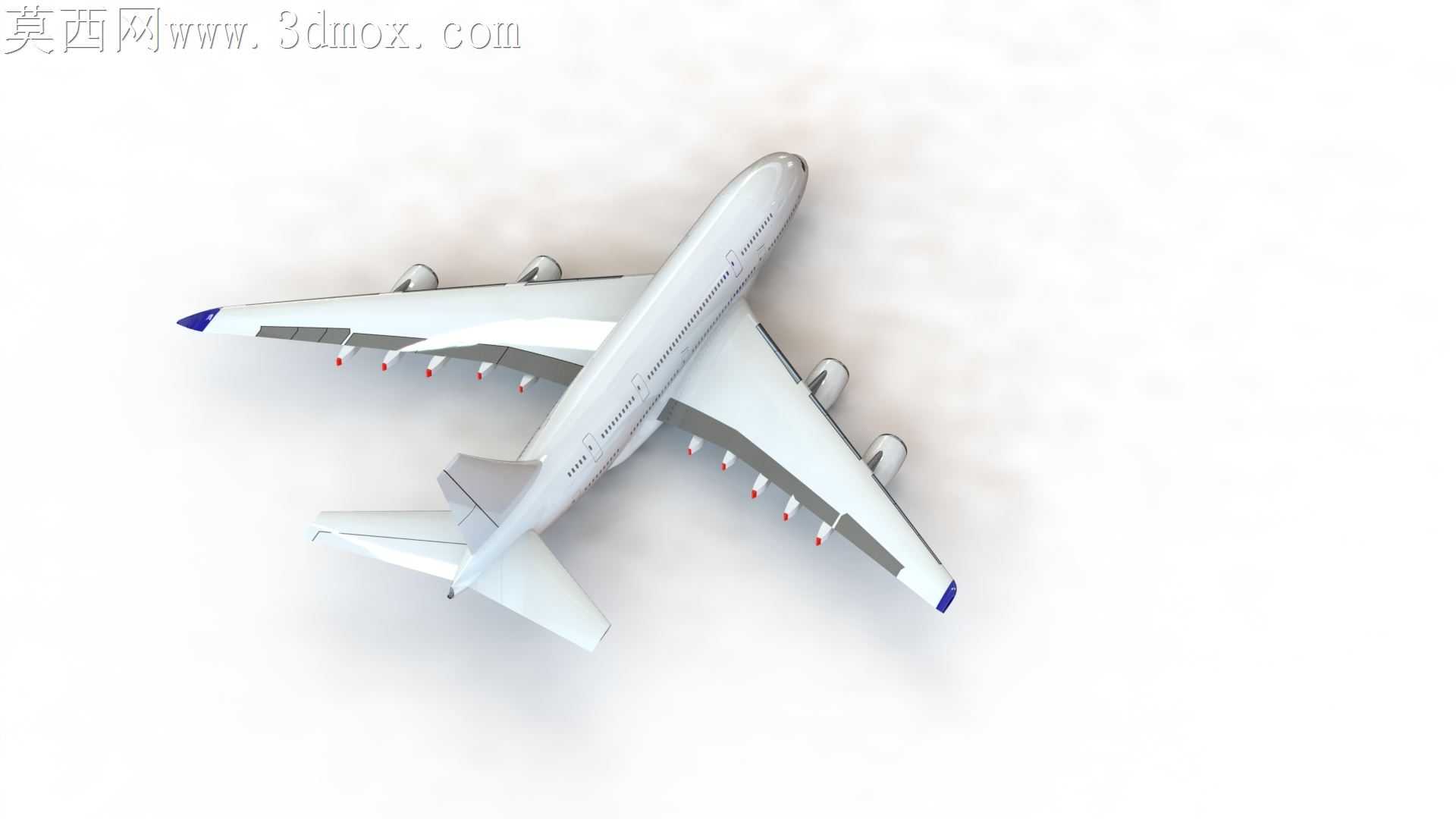

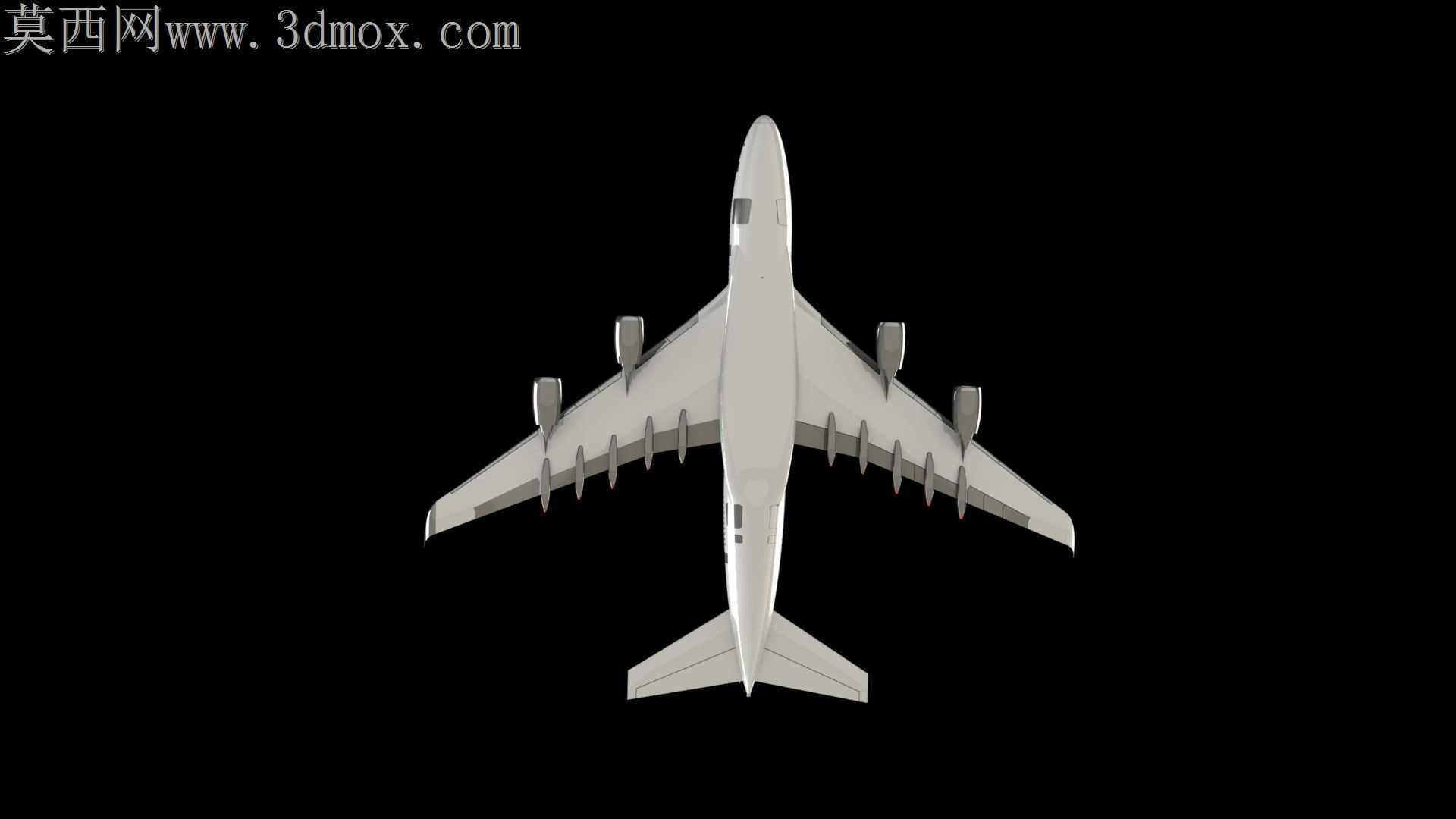

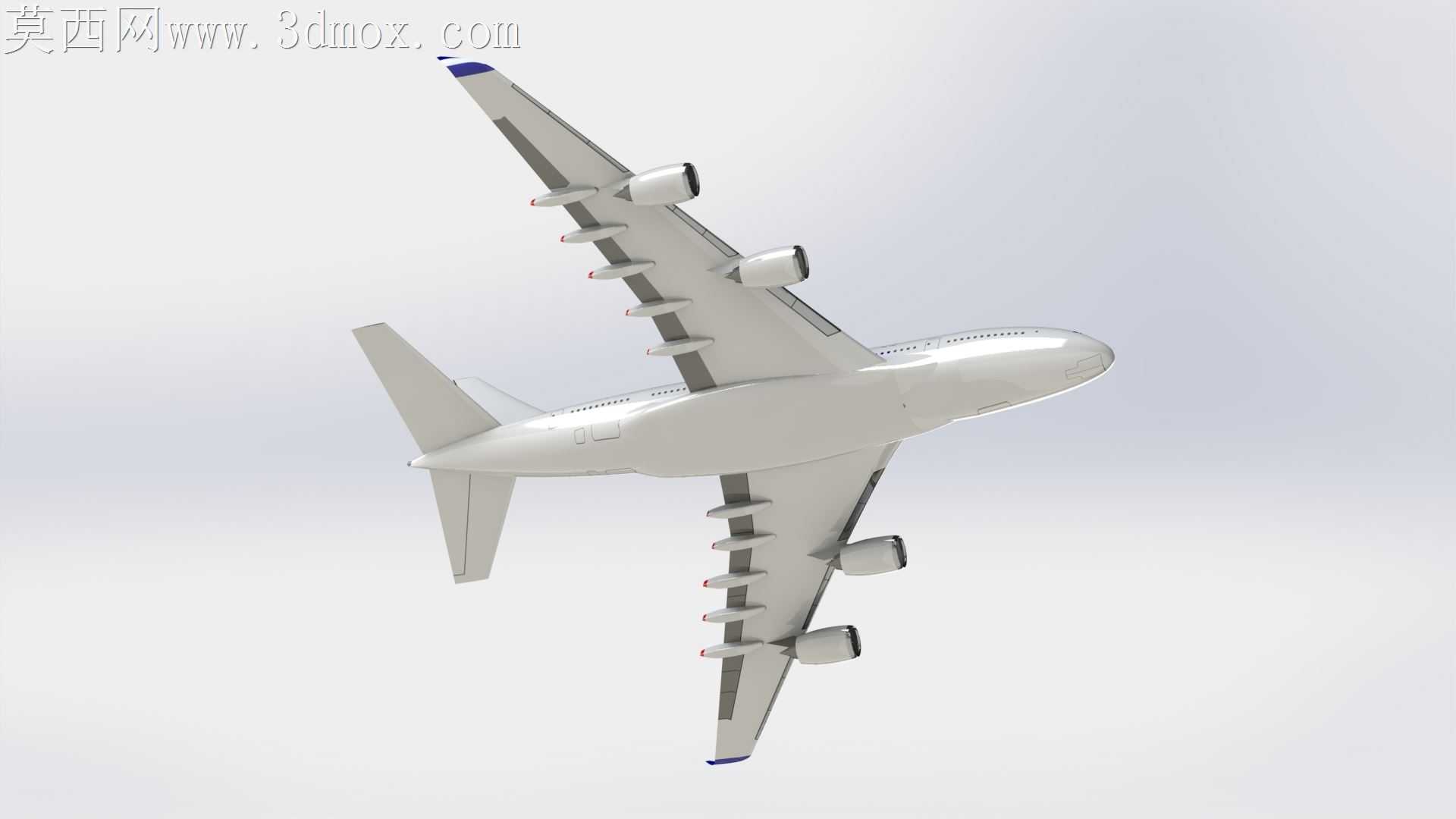

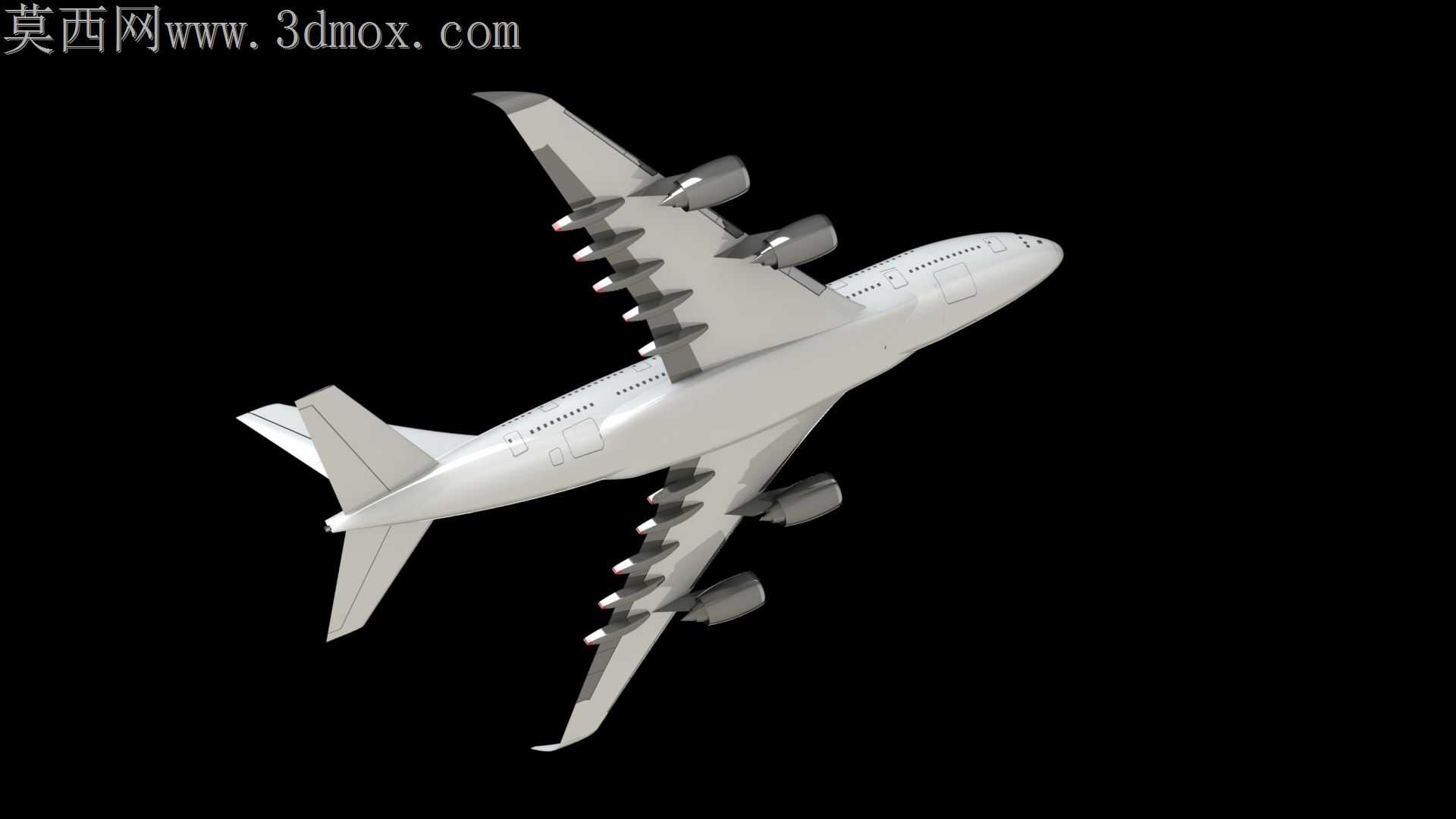

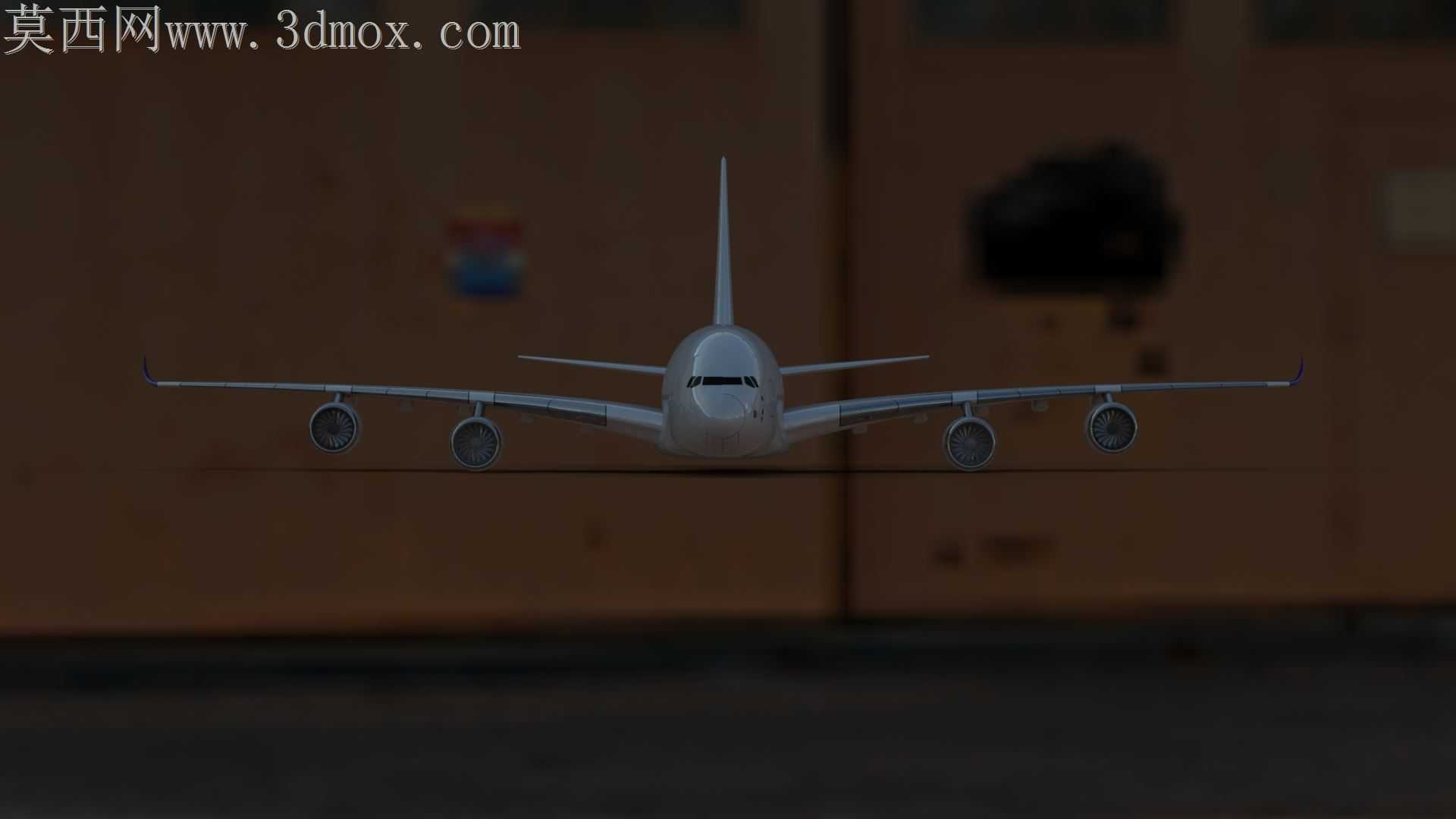

空客A380宽体客机外观结构三维数模

大尺寸宽体客机的曲面建模最容易在蒙皮拼接处出现曲率断层，这类问题在缩比验证件加工时会直接导致蒙皮热压成型后出现棱边，无法满足风洞试验对表面粗糙度的严苛要求。处理机身与机翼衔接的翼根区域时，没有直接用常规放样命令扫掠成型，而是先提取机身在翼展方向的截面曲率线，再匹配机翼根部的翼型弦长变化，逐段调整过渡曲面的控制点权重，让翼根处的蒙皮曲率连续过渡到机身曲面，避免后续做CFD仿真时出现不必要的气流分离点。四台发动机的吊舱挂架位置，特意预留了0.3mm的虚拟装配间隙，对应实际装配时的橡胶密封垫压缩量，不会出现数模里零间隙干涉、实际装配时挂架无法卡入机翼预留接口的问题。机头驾驶舱的风挡曲面没有做简单的平面拼接，而是顺着机头的卵形曲面做了一体化曲率延伸，风挡边框的凸起棱边做了0.8mm的圆角过渡，既还原真机的气动修形细节，也能避免3D打印验证件时风挡位置出现支撑残留的粗糙面。水平尾翼与垂直尾翼的衔接处，没有采用生硬的直角拼接，而是参考真机的气动修形做了三角过渡曲面，尾翼后缘的薄边位置特意加厚到1.2mm，对应实际加工时的钣金折弯最小厚度要求，不会出现数模边缘过薄、加工时出现材料翘曲变形的问题。机身侧面的舷窗阵列没有用简单的线性阵列排布，而是顺着机身曲面的弧度逐排调整舷窗的法向角度，保证每个舷窗的开孔方向都垂直于所在位置的蒙皮曲面，对应实际生产时舷窗安装的密封面贴合要求，不会出现安装后密封胶受力不均导致的高空泄压隐患。机翼后缘的襟翼滑轨整流罩，曲面顺着机翼下表面的气流走向做了修形，整流罩与机翼蒙皮的拼接缝做了齐平处理，没有出现台阶差，数模里预留的襟翼转动间隙刚好匹配实际机构的转动行程，不会出现机构运动时的干涉问题。主起落架舱的舱门曲面与机身腹部的曲面做了曲率连续处理，舱门边缘的密封条安装槽做了等深度的凹槽结构，深度控制在2mm，刚好匹配标准航空密封条的压缩尺寸，不会出现舱门关闭后缝隙不均的问题。整个模型的曲面拆分逻辑完全匹配实际飞机的部段划分，机身前段、中段、后段，左右机翼，尾翼，发动机吊舱都可以单独拆分导出，既可以用于整体外观展示，也能拆分后做单独部段的加工验证，曲面质量完全满足G2连续要求，不管是做渲染展示、风洞缩比件加工，还是航空类专业的实训教学都能适配。
