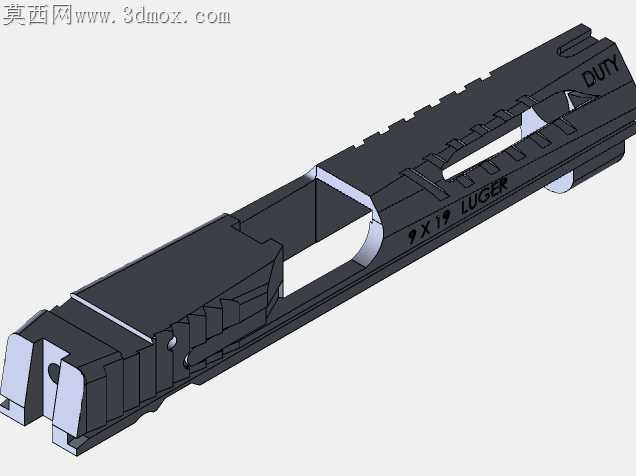

定制款P09战术滑架结构三维设计

airsoft配件加工中最常遇到的痛点，就是复刻件与真钢尺寸的匹配偏差，很多市售滑架要么外部轮廓公差过大装不上原厂 lower，要么切割位置不对导致复进簧卡滞，打几发就出现滑架卡壳、回位不到位的问题。这款定制滑架在结构设计阶段就把加工适配的细节抠到了每一处安装位，所有和下身配合的导轨槽、卡笋让位槽都留了0.02mm的精加工余量，不管是用6061铝做CNC铣削，还是用光敏树脂做3D打印打样，都能通过后期轻微打磨实现无公差装配，不会出现过盈装不进、间隙过大晃荡的问题。滑架表面的防滑纹没有做尖锐的直角棱边，每道防滑槽的转角都留了R0.3的圆角，既避免加工时刀具崩刃，也能防止玩家使用时棱边划手，长时间握持操作也不会有硌手的不适感。侧面的9X19 LUGER刻字位置特意避开了内部的减重槽区域，不会因为刻字深度过深打穿滑架壁，刻字深度控制在0.15mm，不管是激光打标还是化学蚀刻都能保证字迹清晰，同时不影响滑架整体结构强度。前端的准星安装位做了沉台设计，准星装进去之后底部完全贴合沉台平面，不会出现准星歪斜的问题，沉台周围的让位空间足够放下常见的光纤准星配件，不用玩家到手后二次打磨扩孔。滑架内部的抛壳窗让位槽做了渐变式的壁厚设计，靠近抛壳口的位置壁厚稍厚，承受抛壳挺反复撞击的区域强度足够，远离抛壳口的位置做了均匀的减重挖槽，整体重量比原厂实心滑架轻了12%左右，往复运动时的惯性更小，回位速度更快，连发时的震手感也更轻。DUTY标识的位置选在了滑架尾部的非受力区，这个位置不会和击锤、拉机柄等运动部件发生干涉，标识做了下沉0.1mm的凹槽设计，后期做表面阳极氧化或者喷漆的时候，标识里可以填色做分色效果，不会因为日常摩擦把标识磨掉。滑架和枪管配合的引导孔做了0.01mm的同轴度公差控制，枪管在滑架内往复运动时不会出现偏磨，能有效提升bb弹的出弹一致性，减少因为枪管偏移导致的弹道散布问题。所有内部的棱角都做了去毛刺处理的结构设计，加工完之后不用花大量时间人工修毛刺，能大幅降低后期处理的工时成本，小批量加工的时候也能保证每一件的一致性，不会出现人工修磨过度导致尺寸超差的问题。
