方形带侧孔传感安装基座结构设计

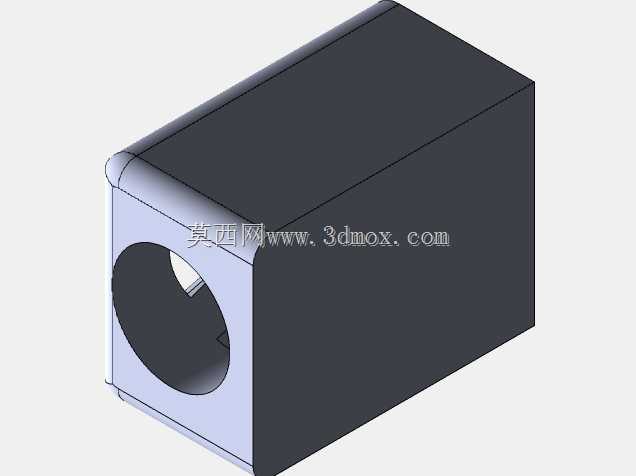

　　在工业传感检测的实际布局里，这类方形带侧孔的基座类零件，核心作用是给内置检测元件提供稳定的安装载体，常见于自动化产线的位置检测、物料到位判断、工位状态采集场景。它的整体轮廓采用规整长方体设计，四个边角做了小圆角过渡，既可以避免装配过程中锐边划伤操作人员，也能减少壳体在注塑或机加工成型时的应力集中，降低长期受设备振动影响出现开裂的风险。零件单侧端面开设大直径同轴通孔，孔壁预留均匀壁厚，这个通孔一方面用于穿设传感探头的接线或导光通路，另一方面可作为探头的定位止口，保证检测元件的轴线与安装基准面垂直，避免检测方向偏移带来的信号误差。从结构设计思路来看，该零件优先保证安装基准的平面度，长方体的底面与相邻侧面互为垂直基准，

　　在装配到设备机架或安装板上时，可直接贴合定位面，不需要额外调整角度。内部预留的空腔用于容纳传感核心电路板、信号处理元件，空腔壁厚均匀，兼顾结构强度与整体轻量化，若采用非金属材质加工，均匀壁厚还能避免成型过程中出现缩痕、变形。侧孔与内部空腔连通，孔口边缘做倒角处理，方便线缆或探头穿入，同时减少孔口对线缆绝缘层的磨损。实际选型使用时，要先确认零件的外部长宽高尺寸与设备预留安装空间是否匹配，长方体外形适合在密集排布的传感工位中并排安装，相邻基座之间不会出现弧形壳体常见的干涉问题。安装边界上，底面可作为主承载面，通过两侧预留的平整区域完成锁附固定，侧孔朝向检测方向时，要保证孔口前方无遮挡物，避免干扰传感信号的发射与接收。

　　在输送线的工件计数工位，这类基座可内置光电传感元件，侧孔对准工件经过的路径，当工件遮挡孔口光路时，传感器输出计数信号；在气动夹具的到位检测场景中，基座可安装在夹具侧方，内置磁感应元件，侧孔朝向夹具活塞位置，感应活塞内置磁环的位置变化，判断夹具的夹紧与松开状态。结构设计阶段，建模时要重点控制侧孔与壳体底面的平行度、侧孔轴线与端面的垂直度，这些形位公差直接决定后续传感元件的检测精度。壳体外部无多余凸起结构，表面平整，在多粉尘、有切削液飞溅的车间环境中，平整表面更便于日常清洁吹扫，不易积存杂物。边角的小圆角半径取值兼顾工艺性与空间利用率，圆角过小会增加加工应力，圆角过大则会占用周边安装空间，影响相邻工位的部件排布。

　　内部空腔的尺寸要根据所容纳的传感元件尺寸确定，预留合理的装配间隙，既不能间隙过大导致元件在内部晃动，也不能间隙过小造成装配困难。侧孔的直径要匹配探头或线缆的外径，若需要密封防护，还可在孔位处加装密封圈或防水接头，提升整体防护等级，适配潮湿、多油污的工业环境。这类基座没有复杂的曲面特征，加工或成型工艺性好，量产时质量稳定性高，能满足工业现场长期连续运行的强度与精度要求。
