重型运输机用长条形主体承载结构件

　　该结构件的设计核心围绕重型运输机的重载工况展开，整体采用长条形一体化布局，主体截面为近似矩形的封闭腔体结构，腔体内部预留有足够的壁厚冗余，可在承受大吨位交变载荷时避免局部应力集中导致的形变开裂。构件两端做了差异化的结构处理，其中一端设置有圆形定位孔，可与运输机机架上的定位销轴形成精准配合，保证安装时的同轴度要求，另一端则设计有阶梯式卡位结构，能够嵌入机架对应的卡槽内，限制构件在横向与纵向的窜动，无需额外加装复杂的限位组件即可完成初步定位。

　　从实际应用场景来看，这类构件多用于重型刮板运输机、带式运输机的机身段承载部位，既可以作为中部槽的主体支撑框架，也可作为运输机机尾的导向承载基座，在矿山井下采掘、港口散料转运、建筑工地砂石输送等场景中都能适配。作业过程中，构件上表面直接承接刮板链条与输送物料的双重摩擦，因此在建模时特意将上表面与两侧导轨面设置为连续的平整面，没有多余的凸起或凹槽，可减少刮板运行时的卡滞概率，同时降低物料残渣在构件表面积存的可能。

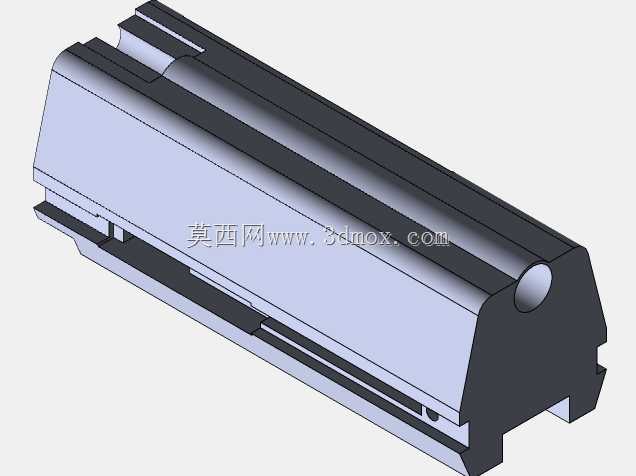

　　设计思路上优先考虑了工况的恶劣性，没有采用薄壁轻量化的方案，而是通过合理分配腔体内部的筋板位置来平衡强度与自重。从三维模型的剖面结构可以看出，腔体内部沿长度方向间隔布置有横向加强筋，筋板与外壁的交接处全部做了圆角过渡，避免焊接或铸造过程中出现应力集中缺陷。构件两侧的导轨部位做了局部加厚处理，该区域是链条长期滑动摩擦的主要工作面，加厚设计可延长构件的整体使用寿命，后期维护时也可仅对导轨面进行堆焊修复，无需整体更换构件。

　　外形尺寸与安装边界方面，构件整体长度远大于宽度与高度，属于典型的长轴类承载件，安装时需保证两端支撑位的平行度误差控制在合理范围内，否则会导致链条运行时出现偏磨。构件底部设置有两个对称的安装卡槽，卡槽的宽度与深度与运输机机架的安装梁尺寸完全匹配，安装时可直接将构件卡装在梁体上，再通过侧面的紧固螺栓完成锁固。模型中预留的各个安装孔位均按照通用运输机的安装标准设计，孔位间距与孔径大小可适配多数同吨位级别运输机的机架接口，无需二次打孔修改即可直接完成装配。

　　在结构细节处理上，构件的所有外露棱边都做了倒角处理，既可以避免安装过程中划伤作业人员，也能消除棱边处的应力集中点。端部的圆形定位孔采用通孔设计，销轴穿过之后可在另一端加装开口销锁固，防止运输机运行过程中销轴脱出。构件侧面预留有传感器安装位，可配套安装转速、温度等监测元件，实时采集设备运行时的工况数据，方便运维人员及时掌握构件的受力与磨损状态。

　　从建模逻辑来看，该模型采用自顶向下的设计方式，先确定整体的安装边界与载荷要求，再逐步细化内部筋板、安装孔、导轨面等细节特征，所有特征均保留了完整的参数化关联，后期若需要适配不同宽度的运输机，只需修改主体宽度、筋板间距等关键参数即可快速生成新的模型，大幅提升了同系列构件的设计效率。模型的装配关系清晰，各个配合面的尺寸公差都按照重载机械的加工要求设定，可直接用于后续的工程图导出与加工生产。
