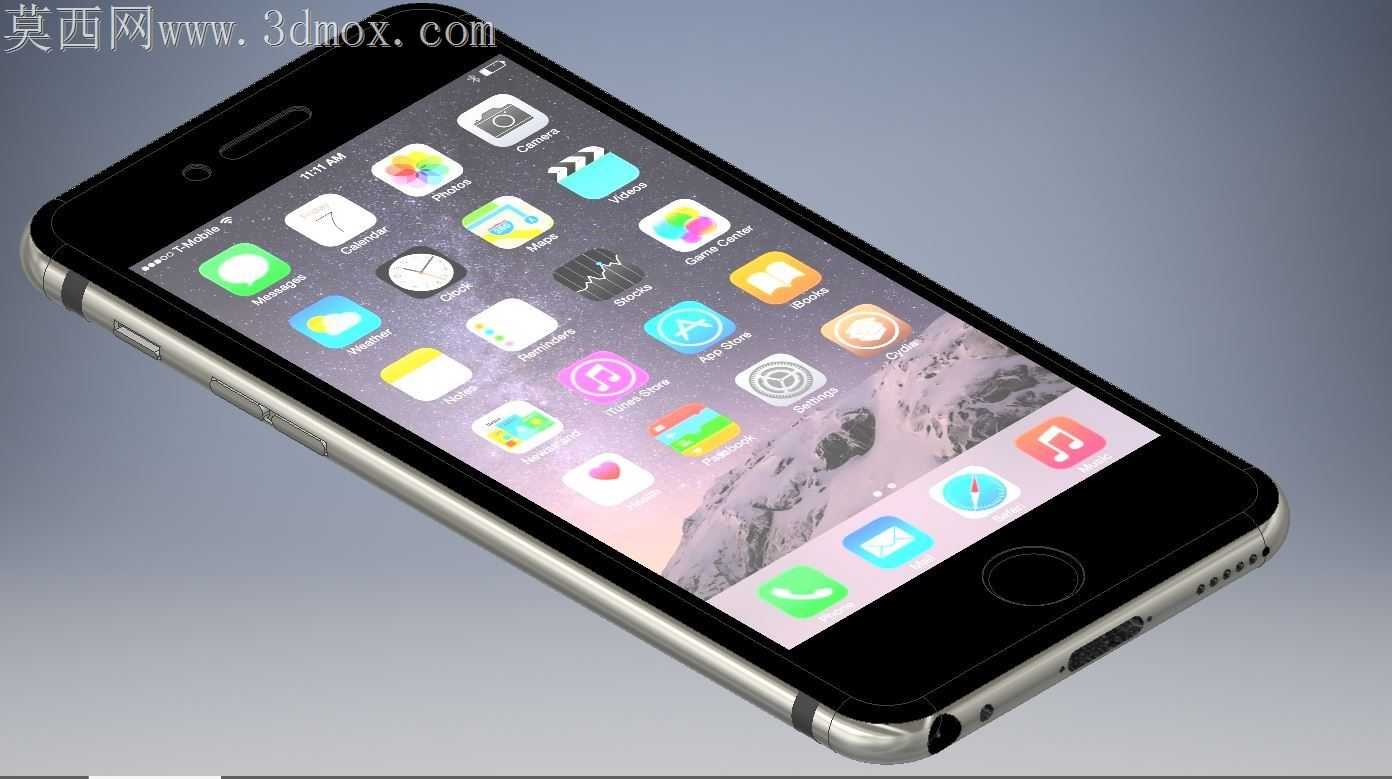

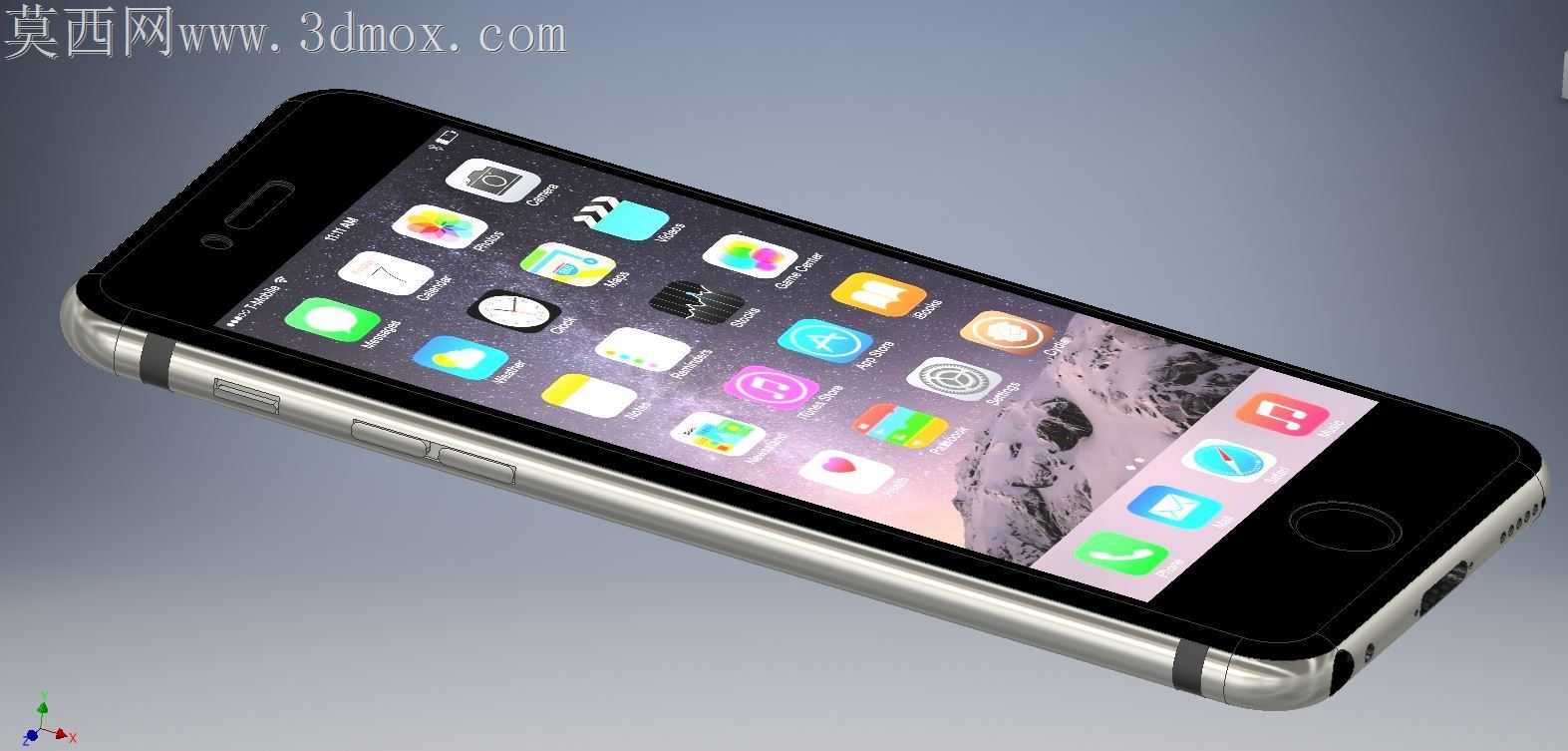

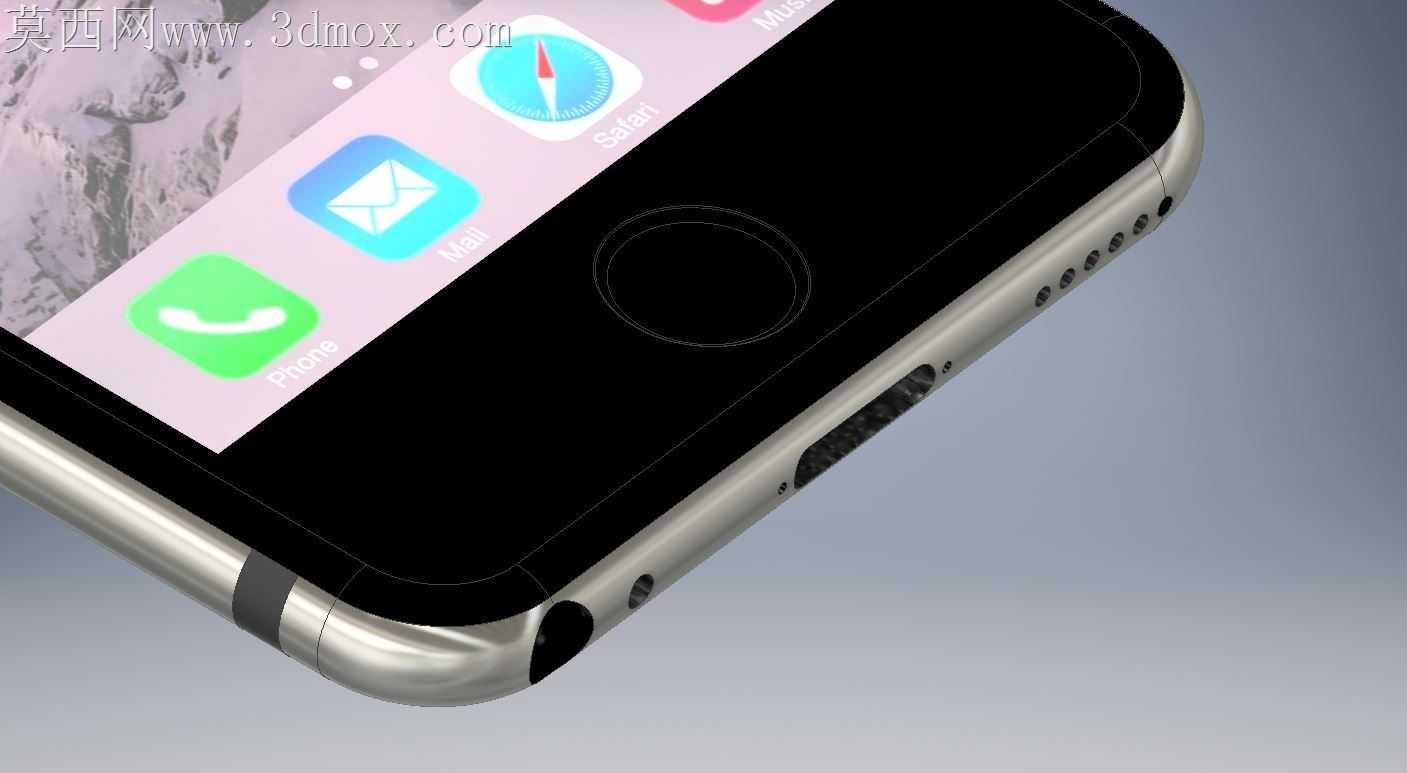

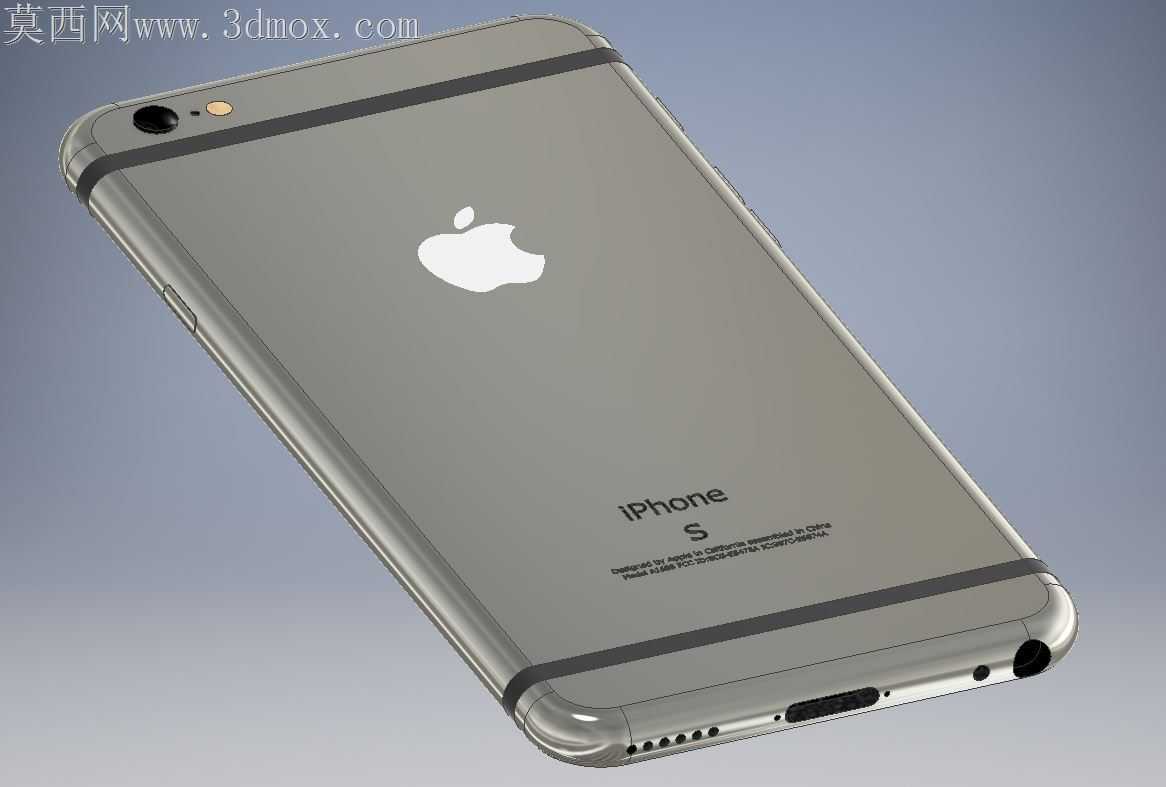

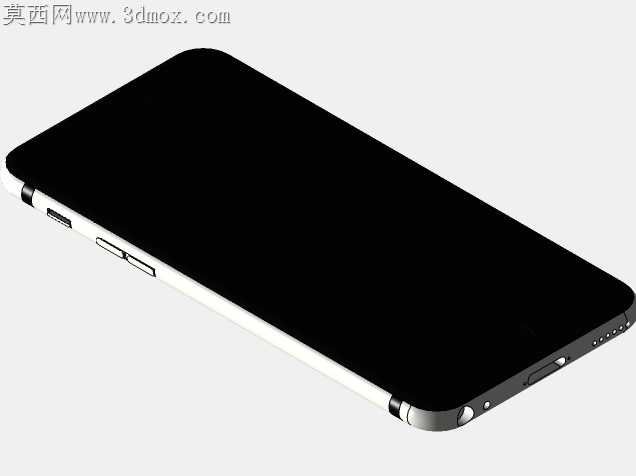

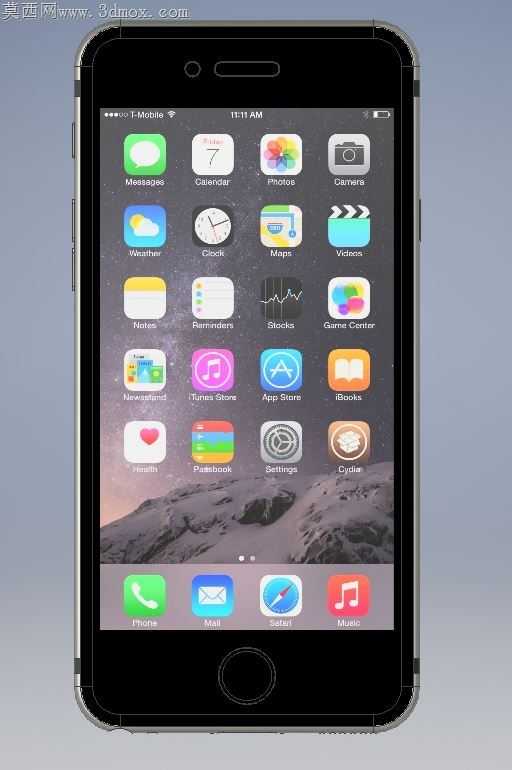

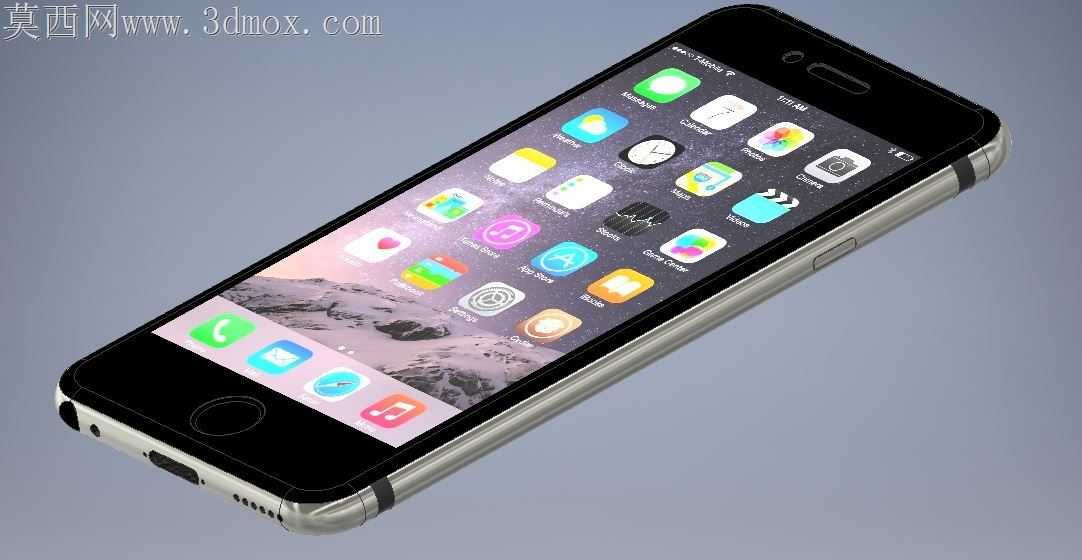

1:1比例iPhone6s手机外观结构三维数模

消费电子手持终端的金属中框加工，长期存在阳极氧化后边框R角与屏幕盖板贴合公差超差的痛点，这款1:1还原的手机数模，在曲面设计阶段就把量产环节的工艺偏差余量提前嵌入曲面参数中。屏幕边缘的2.5D弧面过渡没有采用常规的等半径倒圆处理，而是顺着手指握持时的接触轨迹做了变曲率调整，靠近听筒一侧的弧面曲率收窄0.12mm，刚好避开钢化膜贴合时容易出现的白边区域，同时也给屏幕点胶工序预留了均匀的0.08mm胶槽空间，不会出现胶量溢出污染听筒网的问题。背面天线带的分割位置没有照搬公开的外观线稿，而是顺着金属中框的纳米注塑接缝做了连续曲面衔接，数模里天线带与金属后盖的落差控制在0.02mm以内，刚好匹配实际量产中注塑件打磨后的表面粗糙度要求，不会出现手摸上去有明显台阶硌手的问题。侧边按键的凸起高度做了多轮曲面校验，音量键的按压行程对应的内部避让空间，刚好避开中框内部的加强筋位置，不需要额外在金属中框上铣削多余的让位槽，能减少CNC加工的走刀时间，降低单件加工成本。底部扬声器开孔的阵列排布，在数模阶段就做了孔位边缘的微小倒角处理，每个开孔的内侧都做了0.05mm的拔模斜度，适配冲压加工时的冲孔脱模需求，不会出现孔口毛刺残留影响外观质感的问题。摄像头凸起的边缘过渡曲面，没有采用生硬的直角台阶，而是做了三层连续的曲率渐变，最外层的保护圈安装位预留了0.1mm的过盈配合量，安装蓝宝石镜片保护圈时不需要额外点胶就能靠公差卡紧，同时曲面过渡不会让凸起部分在日常放置时出现边缘掉漆的磨损问题。Home键的环形金属圈与前面板的贴合面，在数模里做了微小的下沉台阶，刚好容纳指纹识别模组的柔性排线弯折空间，不会出现排线挤压导致的按键按压卡顿问题。整个数模的曲面拆分逻辑完全匹配实际量产的分件要求，屏幕总成、中框、后盖、按键、摄像头保护圈都是独立的曲面实体，每个分件的分型面都顺着产品的外观棱线设置，不会出现分型线外露影响外观的问题，也能给后续的模具设计提供直接可用的曲面参考，不需要二次重构曲面就能直接导入加工编程环节。
