直播导播多按键自定义控制台结构设计

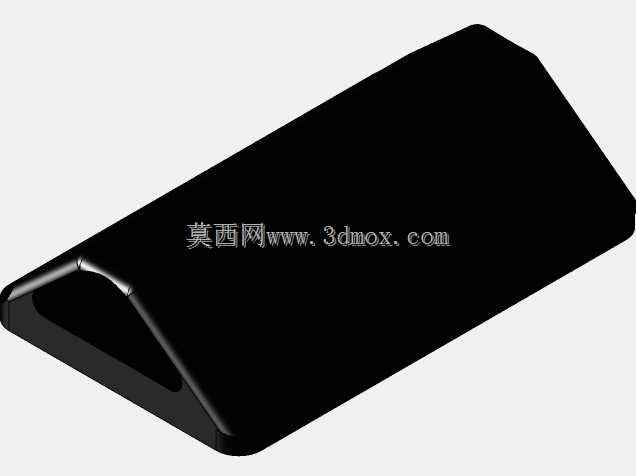

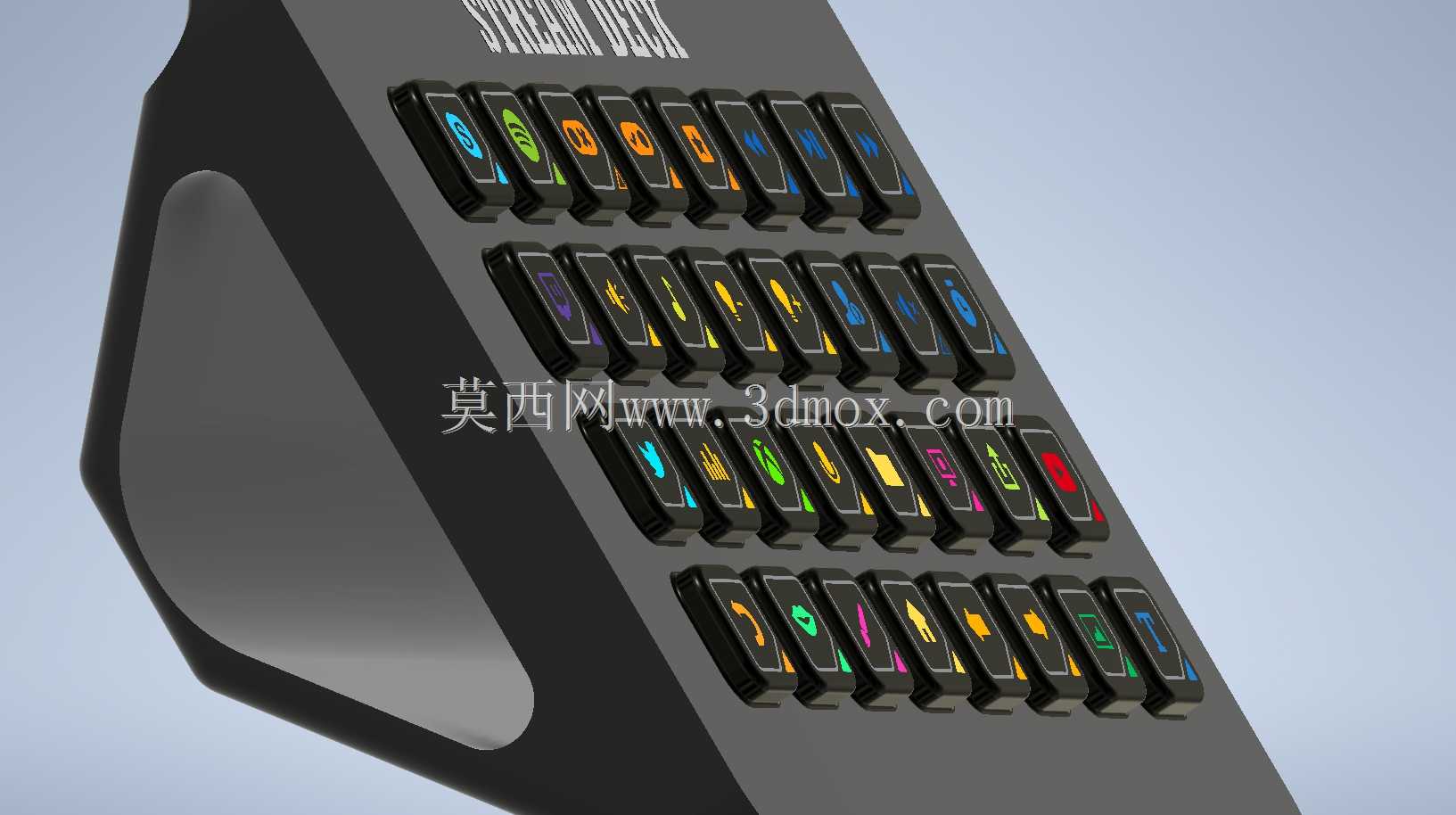

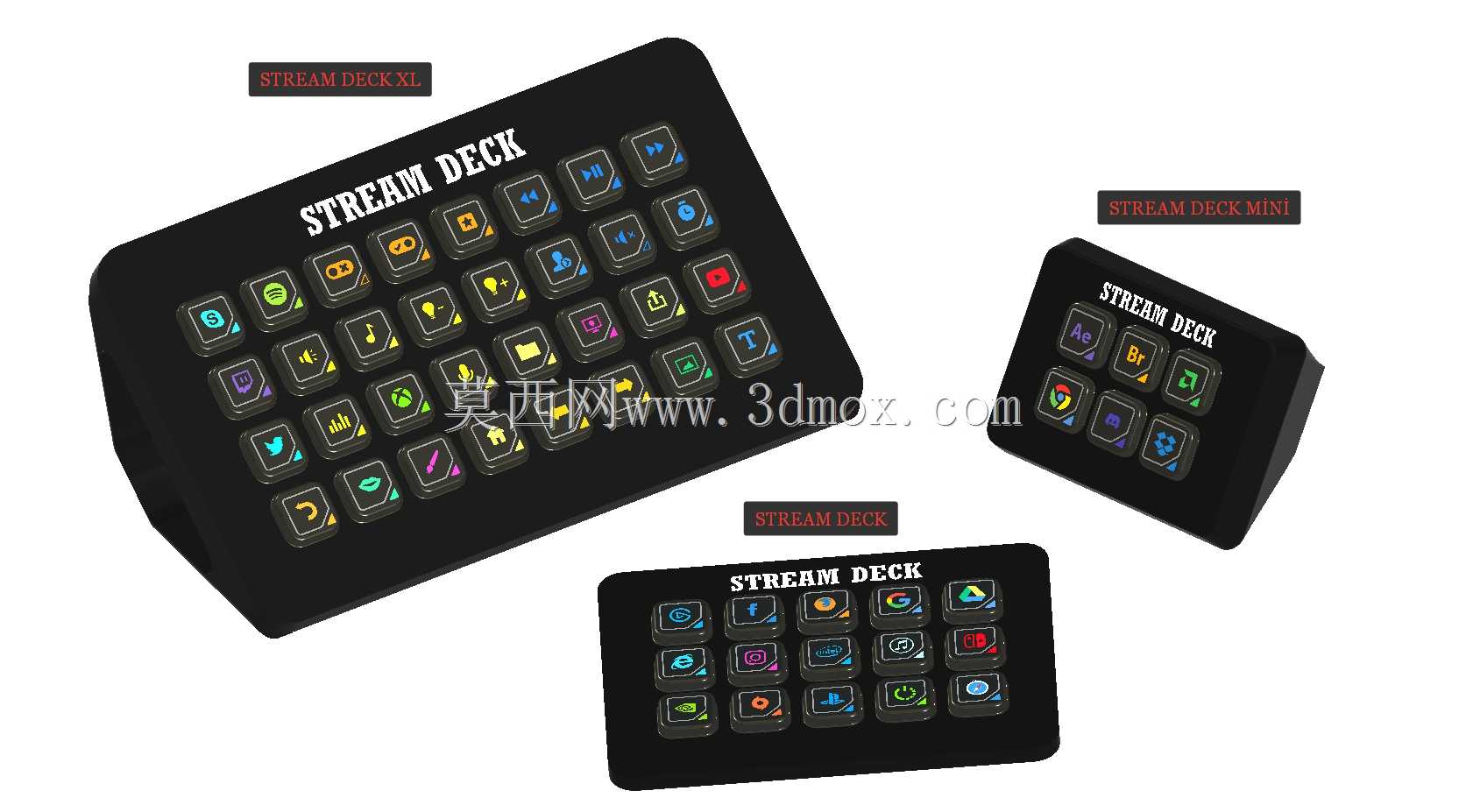

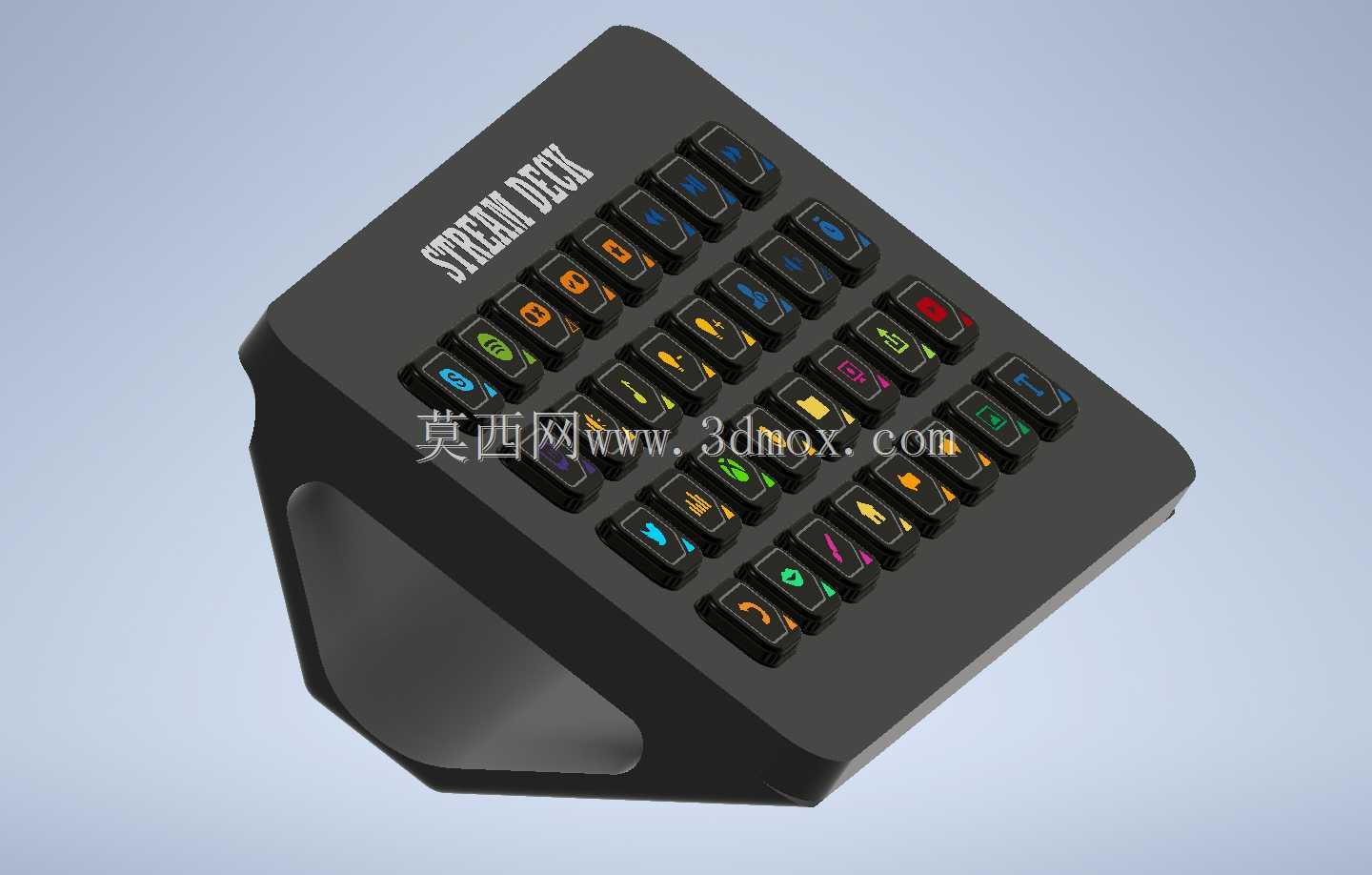

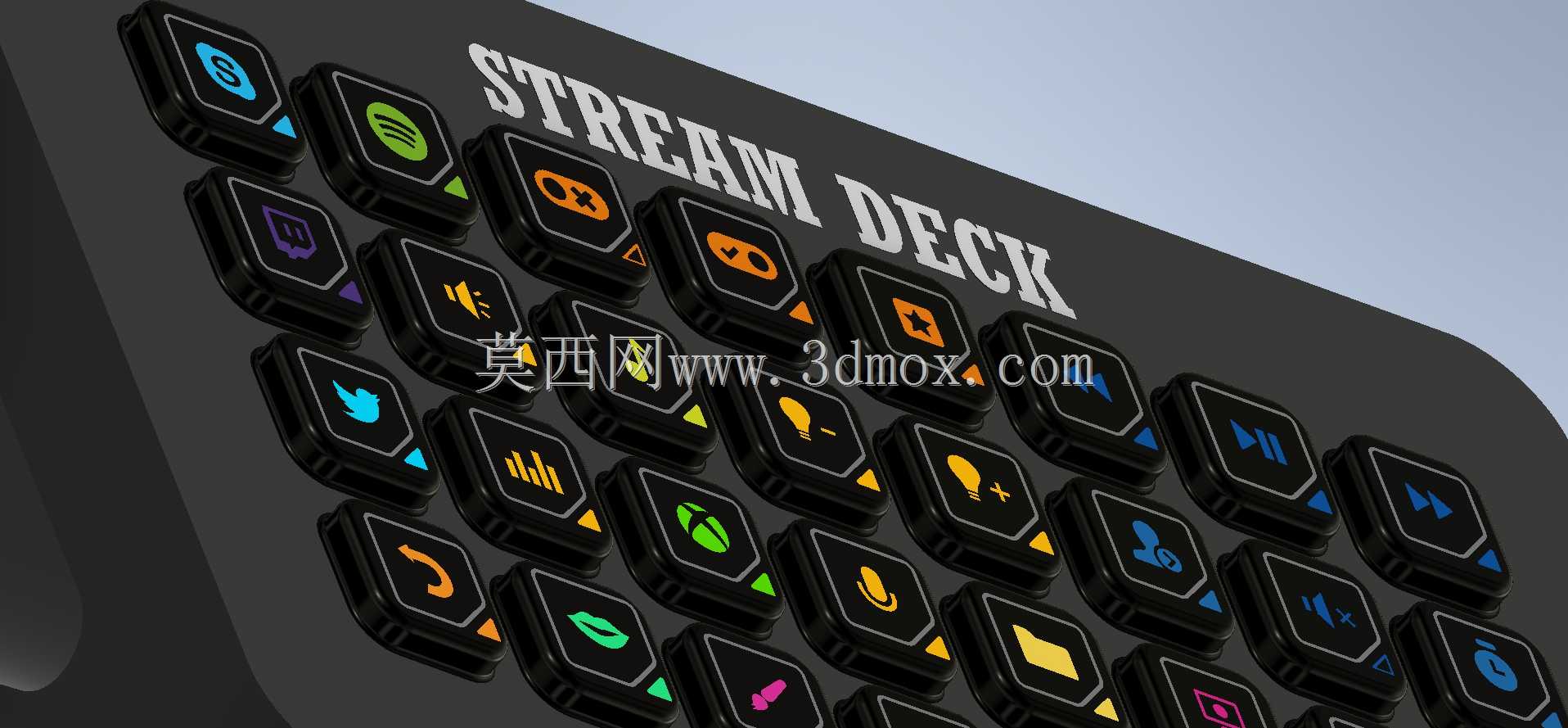

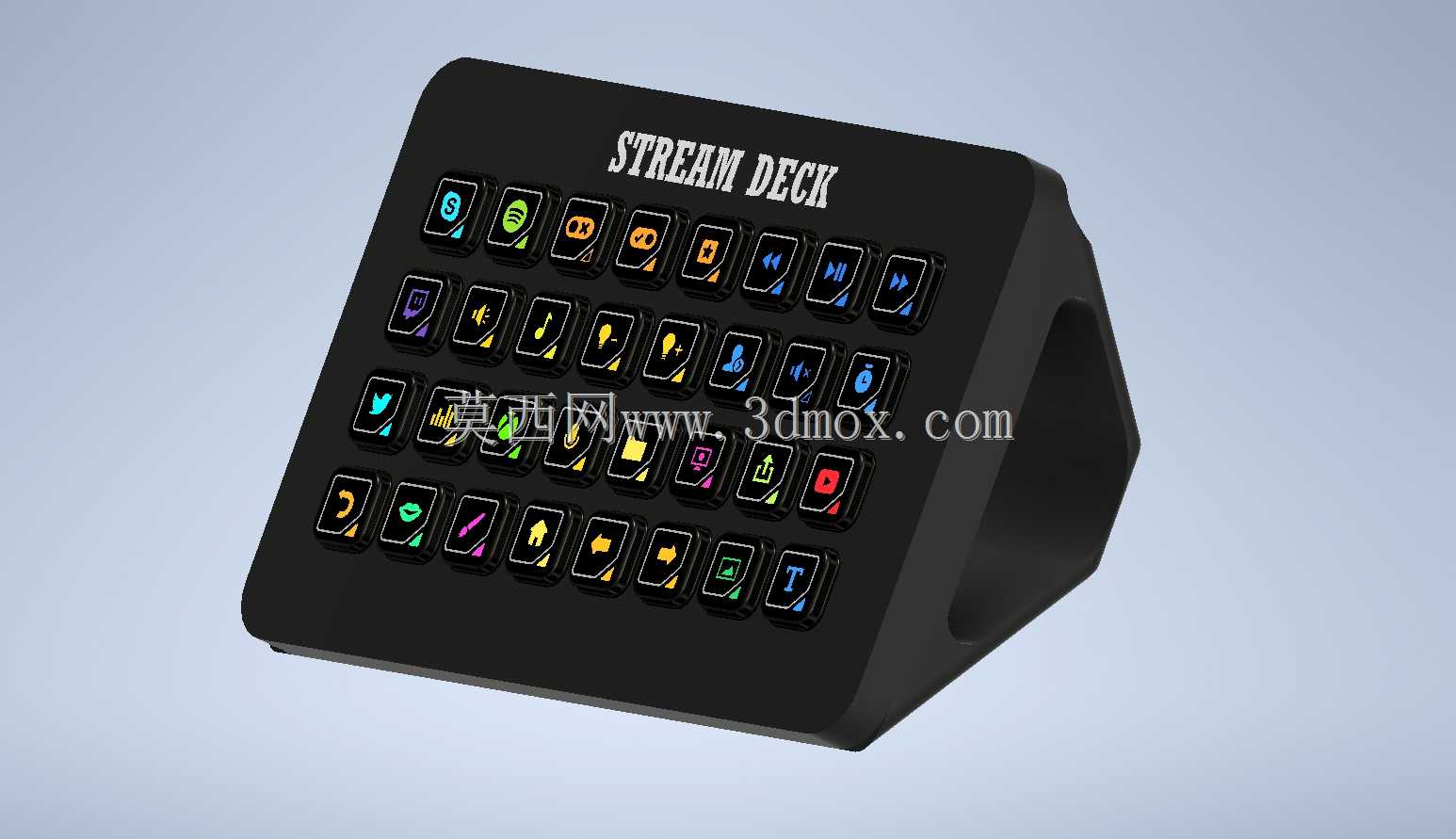

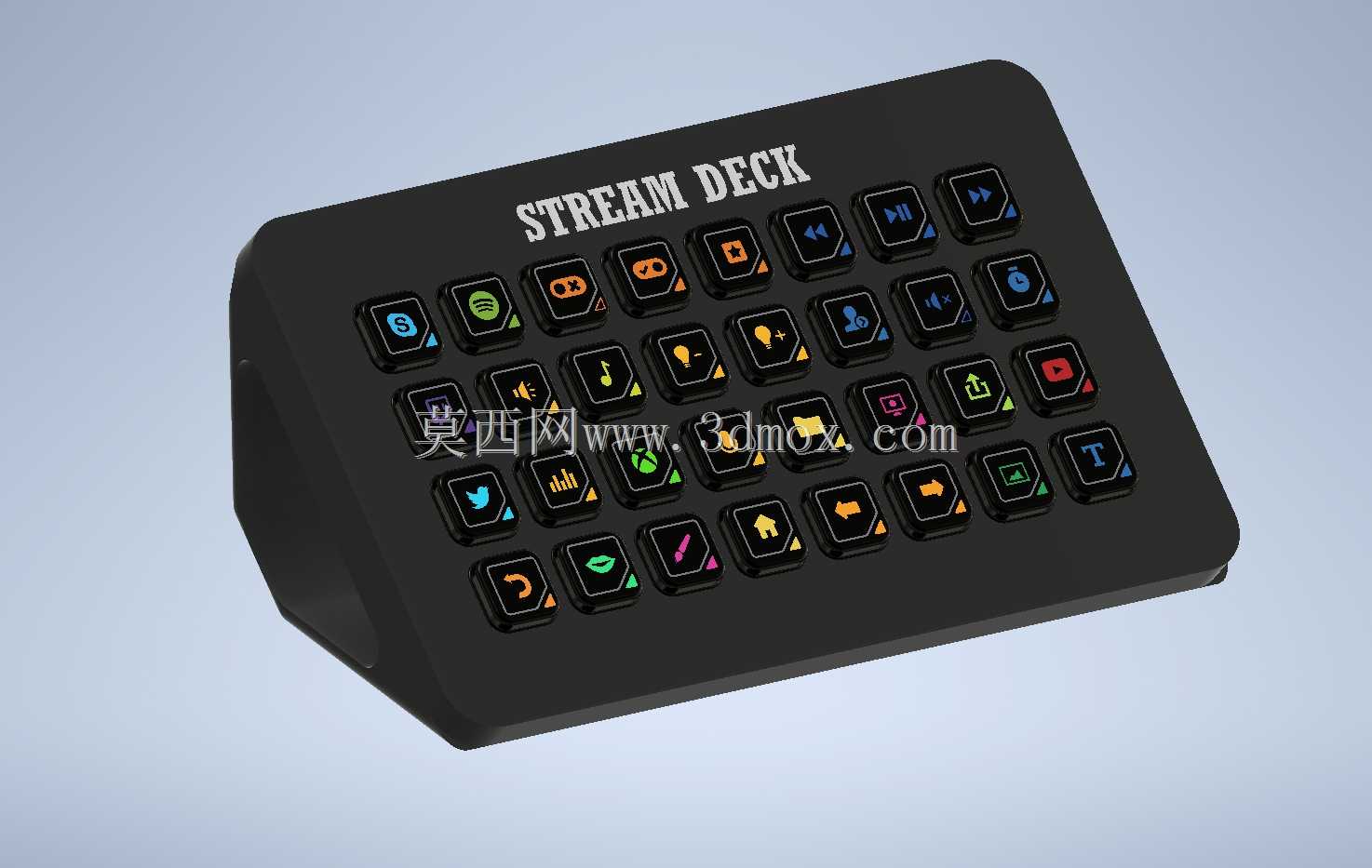

做直播导播外设的结构设计时，最先要锚定的是桌面使用场景的安装边界，这类设备通常放置在主播桌面靠近键鼠的易操作区域，整体倾角设计要匹配坐姿下手腕自然放置的角度，避免长时间操作产生腕部劳损，壳体的边缘做R3以上的圆角过渡，既避免注塑件的锐边缺陷，也能提升握持挪动时的触感。从功能特性来看，这类多按键控制台核心是实现单键触发自定义宏指令，每个按键对应独立的图标标识位，按键的排布按照操作频次做区域划分，高频使用的功能键放置在手指自然覆盖的核心区域，低频功能键排布在边缘位置，按键的键程选用1.5mm的短行程规格，触发压力控制在55g左右，兼顾触发反馈与操作效率，避免误触的同时保证快速操作的响应速度。建模阶段先绘制整体的外形轮廓草绘，先确定底座的倾斜角度与整体长宽高尺寸，预留内部PCB板的安装空间与按键的装配间隙，壳体采用上下扣合的结构，内部设置均匀分布的卡扣位与螺丝柱，保证装配后的结构强度，同时在壳体底部预留防滑橡胶垫的安装槽，避免操作时设备滑动。按键部分单独做零件建模，每个按键的键帽表面做凹陷的弧度适配指腹形状，键帽的图标区域预留透光层的厚度，配合内部的LED灯珠实现背光效果，方便暗光环境下的操作识别。建模过程中要重点校验按键与壳体开孔的间隙，单边预留0.2mm的装配间隙，避免按键卡滞，同时要考虑内部走线的空间，在PCB板与底座之间预留2mm的走线槽位，避免线材挤压导致的装配干涉。这类设备除了直播场景外，也可应用在视频剪辑、工业设备快捷操控等场景，不同场景下可通过更换键帽标识适配对应的功能逻辑，结构设计上保留通用的安装孔位，可适配不同的桌面固定支架，拓展使用场景。壳体的材质选用ABS工程塑料，表面做细晒纹处理，兼顾耐磨性能与外观质感，建模时要同步考虑注塑成型的工艺要求，壳体的壁厚均匀控制在2mm，避免出现缩痕、翘曲等注塑缺陷，加强筋的厚度设置为壁厚的0.6倍，既提升壳体结构强度，也不会导致外观面的缩印问题。
