小型台式刀具刃磨加工设备结构

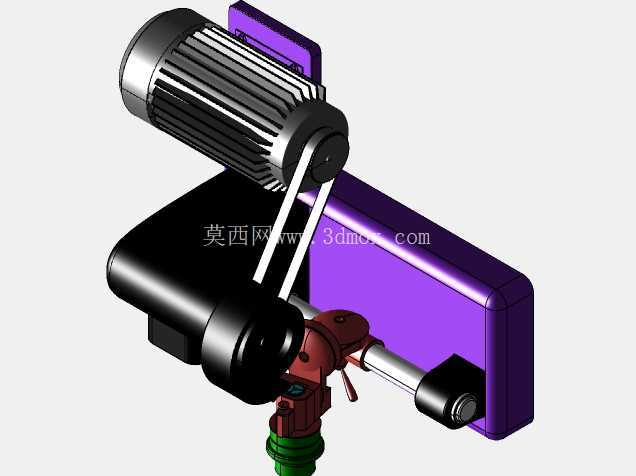

　　这款小型台式刃磨设备，主要面向小型加工车间、模具维修工位、工具修磨间的日常刀具维护场景，区别于大型落地式工具磨床，它的占地尺寸控制在长450mm、宽280mm、高320mm的区间内，不需要专门的设备基础，直接放置在标准钳工工作台台面即可完成安装固定，底部预留的四个M8安装孔位，可配合T型螺栓与工作台槽位锁紧，避免磨削作业时的振动偏移。设备的动力输入端采用卧式安装的单相异步电机，电机输出轴通过同步带轮将动力传递至磨削主轴，带传动的结构设计一方面可以缓冲电机启动时的瞬时冲击，保护磨削主轴的轴承寿命，另一方面可以通过更换不同直径的带轮，灵活调整磨削主轴的转速区间，适配高速钢、硬质合金等不同材质刀具的刃磨线速度要求，避免转速不匹配导致的刀具退火或者磨削效率低下问题。

　　磨削主轴前端采用锥孔安装结构，可快速更换不同粒度的碗型砂轮、平形砂轮，满足车刀、钻头、铣刀、雕刻刀等不同类型刀具的刃磨需求，主轴的径向跳动控制在0.02mm以内，保证刃磨后刀具的刃口直线度与同轴度精度。设备的工件装夹部分采用可多维度调整的夹具结构，夹具底座可沿横向导轨做水平方向的进给移动，导轨采用燕尾槽结构配合锁紧手柄，进给行程达到120mm，可适配不同长度刀具的刃磨进给需求；夹具的回转座可实现水平方向360度回转、垂直方向正负45度俯仰调整，每个调整轴都配有刻度盘，可根据刀具的几何角度要求精准定位，比如刃磨车刀的前角、后角、主偏角时，不需要额外的角度量具辅助，直接通过刻度盘调整即可快速对位，降低对操作人员的技能要求。

　　设备的机身主体采用立式支撑板结构，电机安装板与支撑板之间采用腰型孔连接，可通过调整安装板的位置张紧同步带，不需要额外设计张紧轮结构，简化了整体装配流程，也降低了后期维护的复杂度。支撑板底部与黑色的接屑托盘连接，托盘深度为30mm，可承接刃磨过程中产生的磨屑与切削液残留，避免磨屑散落污染工作台面，托盘边缘做了翻边处理，清理时可直接将磨屑倾倒，不会出现撒漏问题。夹具的升降调整部分采用梯形螺纹传动，转动侧面的手轮即可实现夹具的上下高度调整，升降行程为80mm，可适配不同直径砂轮的磨损补偿，当砂轮磨损导致直径减小时，不需要重新调整电机位置，仅通过升降夹具即可保证刀具与砂轮的接触位置准确。设备的操作控件全部集中在夹具的侧方位置，包括各个轴的锁紧手柄、进给手轮，操作人员站在设备正前方即可完成所有调整操作，不需要侧身或者移动位置，符合人机工程学的操作要求。从结构设计的角度来看，这款设备没有采用复杂的铸件机身，而是采用钣金折弯件配合机加工零件组装而成，在保证结构刚性的前提下，有效控制了整体重量，整机重量控制在28kg左右，单人即可完成搬运移位，适合小型加工场所灵活布置的需求。磨削区域没有设计全封闭的防护罩，而是在砂轮侧方预留了防护挡板的安装位，用户可根据自身的安全防护需求加装透明防护挡板，避免磨削过程中砂粒飞溅伤人。

　　设备的电气部分采用简单的按钮式开关控制，开关安装在机身侧方容易触碰的位置，具备急停功能，出现异常情况时可快速切断电源。在实际使用场景中，这类小型刃磨设备不需要复杂的操作培训，普通的机加工操作人员经过简单熟悉即可完成常用刀具的刃磨作业，相比外发修磨刀具，可大幅缩短刀具的等待周期，降低生产辅助成本，尤其适合小批量加工、模具维修、五金加工等需要频繁修磨刀具的场景。设备的所有转动配合部位都设计了注油孔，日常维护时可定期加注润滑脂，保证导轨、螺纹副、轴承的润滑状态，延长设备的使用寿命。夹具的装夹部位采用V型块配合锁紧螺杆的结构，可装夹直径范围3mm到20mm的直柄刀具，也可通过加装专用夹具装夹锥柄刀具、焊接车刀等不同类型的刀具，装夹后刀具的夹持稳定性可靠，刃磨过程中不会出现松动移位的问题，保证刃磨精度的一致性。
