小型桌面级数控铣床三维结构设计

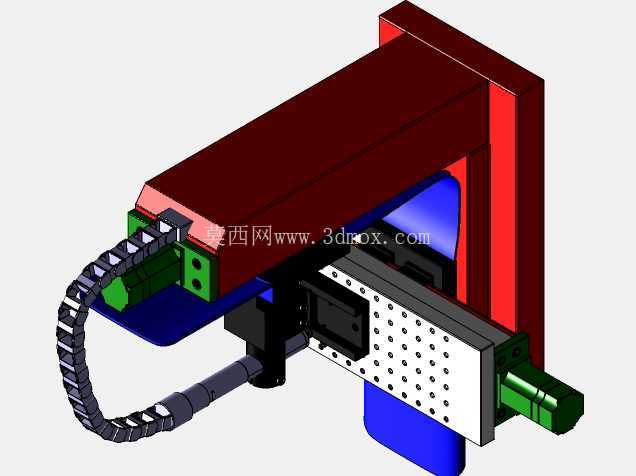

　　这款小型数控铣床的结构设计，核心瞄准小尺寸工件的精密铣削加工场景，适配教学实训、小型加工坊打样、个人创客空间的日常加工需求，区别于大型工业铣床的大占地、高功耗特性，整体结构做了紧凑化整合，能在有限的桌面空间内完成安装部署，不需要额外做大型设备的地基预埋处理。从结构布局来看，设备采用立式龙门框架的简化构型，后侧的立式支撑结构承担Z轴进给的导向与承载，横向滑台搭载工件装夹平台做X向进给，主轴搭载滑座沿横梁做Y向移动，三个进给轴的传动路径做了最短化设计，减少传动链过长带来的回程误差。

　　拖链组件布置在滑座侧方，全程包覆进给轴的动力线缆与信号控制线，避免设备往复运动过程中线缆出现拉扯、磨损、干涉问题，拖链的弯曲半径匹配线缆的最小弯折要求，长期往复运行也不会出现线缆芯线断裂的故障。主轴单元采用侧装固定方式，搭配绿色端盖的驱动电机做动力输出，可适配不同直径的铣削刀具，完成平面铣削、沟槽加工、钻孔、简易型腔铣削等常见机加工工序，针对铝件、塑料件、软金属等易切削材料的加工效率表现稳定，不适合高强度钢件的大切削量重载加工。滑台表面密布的螺纹安装孔为通用装夹接口，可直接搭配平口钳、简易夹具、小型工件吸盘使用，不需要额外改制工作台面，装夹适配性覆盖绝大多数小尺寸工件的装夹需求。

　　设备的安装边界做了充分的干涉校验，各轴运动到极限位置时，滑座、主轴、拖链都不会与机架本体发生碰撞，各运动部件的安全间隙预留充足，日常维护时可直接拆卸侧方护板完成传动部件的润滑、紧固件检查，不需要整体拆解设备框架。设计过程中对各部件的重量做了均衡分配，立式支撑结构的壁厚做了加强处理，避免铣削加工时出现机架共振影响加工表面粗糙度，底部的支撑结构可搭配减震垫脚使用，进一步抵消加工过程中的振动传递。进给传动采用精密丝杠搭配线性导轨的组合，导向精度满足小零件的公差加工要求，各轴的行程限位做了硬限位与软限位的双重设计，防止设备误操作时出现超程撞机问题。

　　整体结构的零部件拆分逻辑清晰，大部分结构件可采用板材切割、型材拼接的方式加工，装配难度低，适合小批量组装生产，各传动部件的选型都采用通用标准件，后期维护更换配件不需要定制特殊规格零件，降低了设备的全生命周期使用成本。从实际使用场景出发，这款设备可放置在常规办公桌面上使用，运行噪音控制在合理区间，不会对周边环境造成过大干扰，既可以作为机械专业学生实操数控编程、机床结构认知的实训设备，也能满足小型研发团队做零部件手板加工、小批量非标零件生产的需求，针对复杂小曲面的加工，只要匹配对应的数控加工程序，也能完成符合公差要求的加工成型。
