小型立式磨削加工设备结构设计

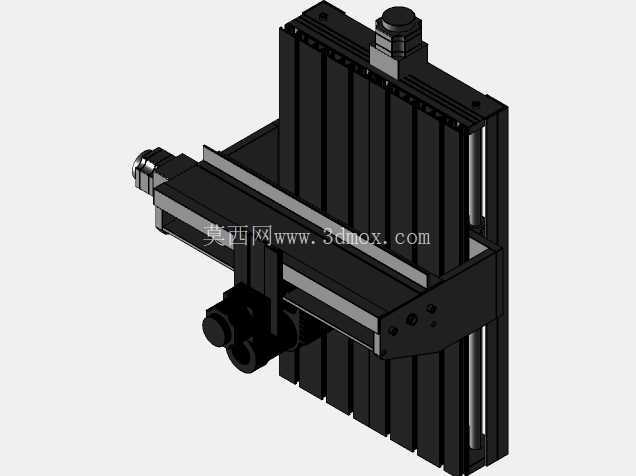

　　从功能实现逻辑来看，设备的核心执行单元采用模块化安装思路，磨削主轴的安装座通过横向滑台与垂直立柱连接，横向滑台配备梯形丝杠进给结构，可手动调节磨削轮与待加工工件的相对横向位置，进给行程的调节精度可控制在0.02mm级别，满足小型零件平面磨削、端面修磨、小型刀具刃磨的精度要求；垂直方向的立柱采用多肋条式铝型材拼接结构，既保证了主轴高速运行时的结构刚性，抑制磨削过程中的振动传导，又通过型材的空腔结构走布驱动线缆与冷却管路，避免管线外露带来的操作干涉与车间环境下的管线老化加速问题。这款小型磨削设备的结构设计，核心面向小批量零件加工、工位级修配打磨的实际生产场景，在五金修配、小型机加工门店、教学实训工位这类空间有限、加工需求灵活的场景中适配性极强，区别于大型落地磨床的大占地、高功耗特性，该设备采用紧凑的立式堆叠布局，将驱动、进给、磨削执行单元沿垂直方向整合，大幅压缩了水平方向的安装占用空间，可直接安置在常规工作台面上完成部署，无需额外做地基固定，适配零散加工场景下的快速移位、工位调整需求。

　　设备的动力输入接口设置在横向滑台的侧端，可适配常规的单相异步电机或者小型伺服驱动单元，用户可根据自身的加工转速需求灵活选配动力源，无需对主体结构做额外改造；主轴端采用标准的ER夹头安装接口，可换装不同粒度的砂轮、抛光轮、小型铣磨头，覆盖从粗磨去毛刺到精磨保证尺寸精度的全工序加工需求，夹头的锁紧结构采用侧向顶丝配合端面压盖的双重固定方式，在高速旋转工况下可避免磨头甩出的安全风险，同时降低磨头的径向跳动量，保证加工面的粗糙度达标。

　　从安装边界尺寸来看，设备整体的水平投影尺寸控制在300mm*250mm范围内，垂直方向总高度不超过400mm，空载整体重量控制在18kg以内，单人即可完成搬移调整；设备底部预留四个M6的安装螺孔，可通过螺栓固定在木质或者钢制工作台面上，也可搭配减震垫脚直接放置，固定后的设备在满负荷磨削工况下的横向振幅不超过0.01mm，不会出现共振移位的问题。设计过程中针对小型磨削设备常见的排屑问题做了针对性优化，磨削工位的下方预留了倾斜的排屑导面，磨削产生的金属废屑会沿导面滑落到设备外侧的集屑区域，不会堆积在滑台导轨的缝隙中造成进给卡滞，导轨面额外加装了可伸缩的防尘折布，阻挡细磨屑进入丝杠与导轨的配合面，延长滑动部件的维护周期，日常使用仅需定期在导轨面涂抹少量润滑脂即可保证进给顺畅，无需复杂的拆解维护。

　　设备的操作侧没有设置突出的操作手柄或者凸起结构，所有调节旋钮都布置在操作人员顺手的侧方位置，操作人员站在设备正前方即可完成进给调节、工件装夹、磨削状态观察的全部操作，操作空间的预留符合人体工程学要求，长时间操作不会出现肢体磕碰的问题。针对不同材质工件的磨削需求，该结构预留了冷却管路的安装位，可外接小型冷却喷雾装置，在磨削硬质合金、淬火钢材这类易发热工件时，可通过喷雾冷却避免工件表面过热退火，也能减少磨削粉尘的飞扬，改善工位的操作环境；设备的驱动单元安装位做了隔振设计，驱动电机与安装座之间垫有橡胶减震垫，避免电机的自身振动传递到磨削主轴上，影响最终的加工表面质量。从结构强度校核的角度来看，立柱部分的肋条结构经过受力仿真验证，在主轴端施加最大500N的磨削径向力时，立柱的最大形变量不超过0.03mm，完全满足小型零件磨削的刚性要求，不会出现让刀导致的加工尺寸超差问题；横向滑台的导轨采用双圆柱导轨配合滑块的结构，比单导轨结构的抗扭能力提升60%以上，在承受偏载磨削力时依然能保持进给的直线度，不会出现滑块卡滞或者爬行的问题。
