NASA超高速扩展隧道线性气流实验装置

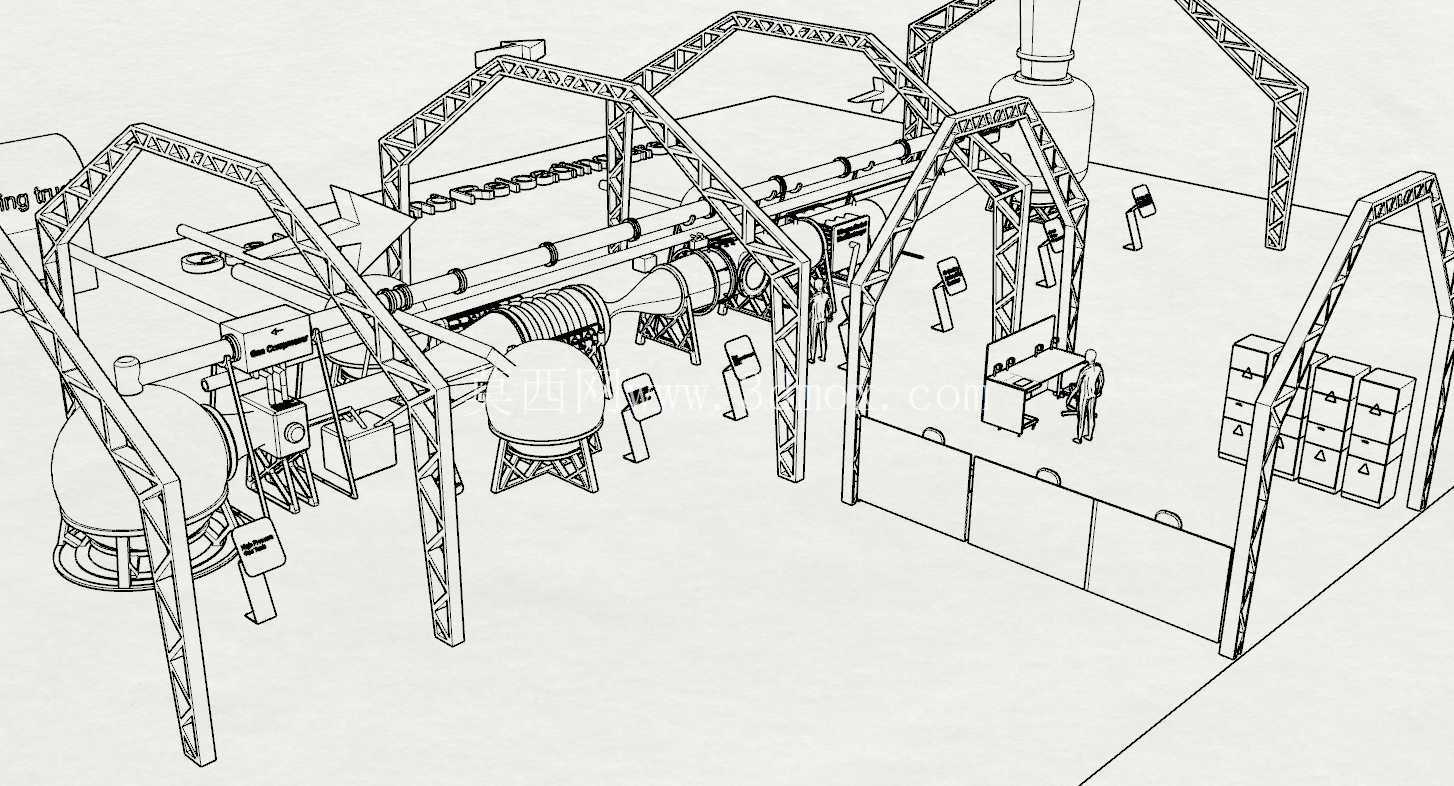

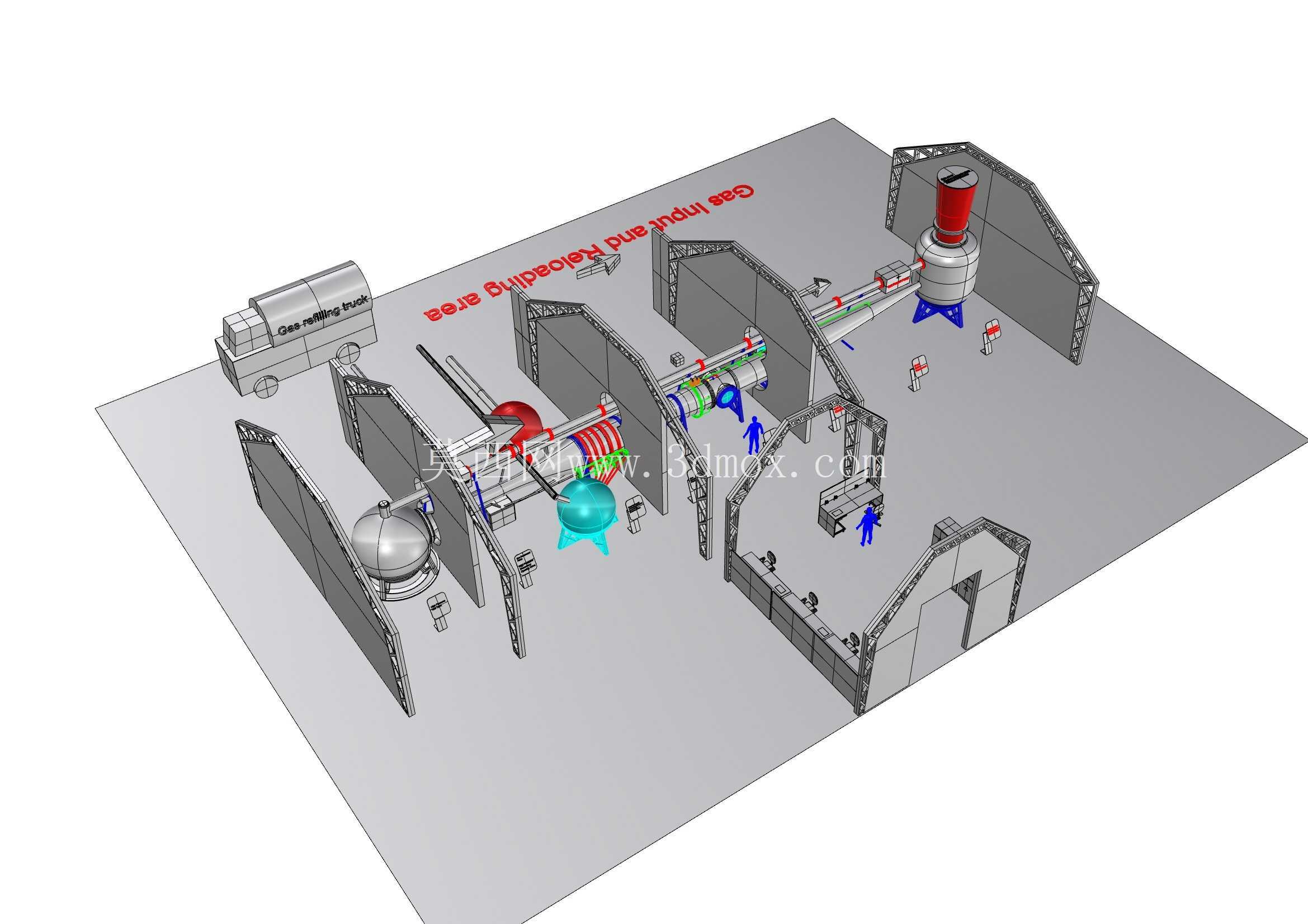

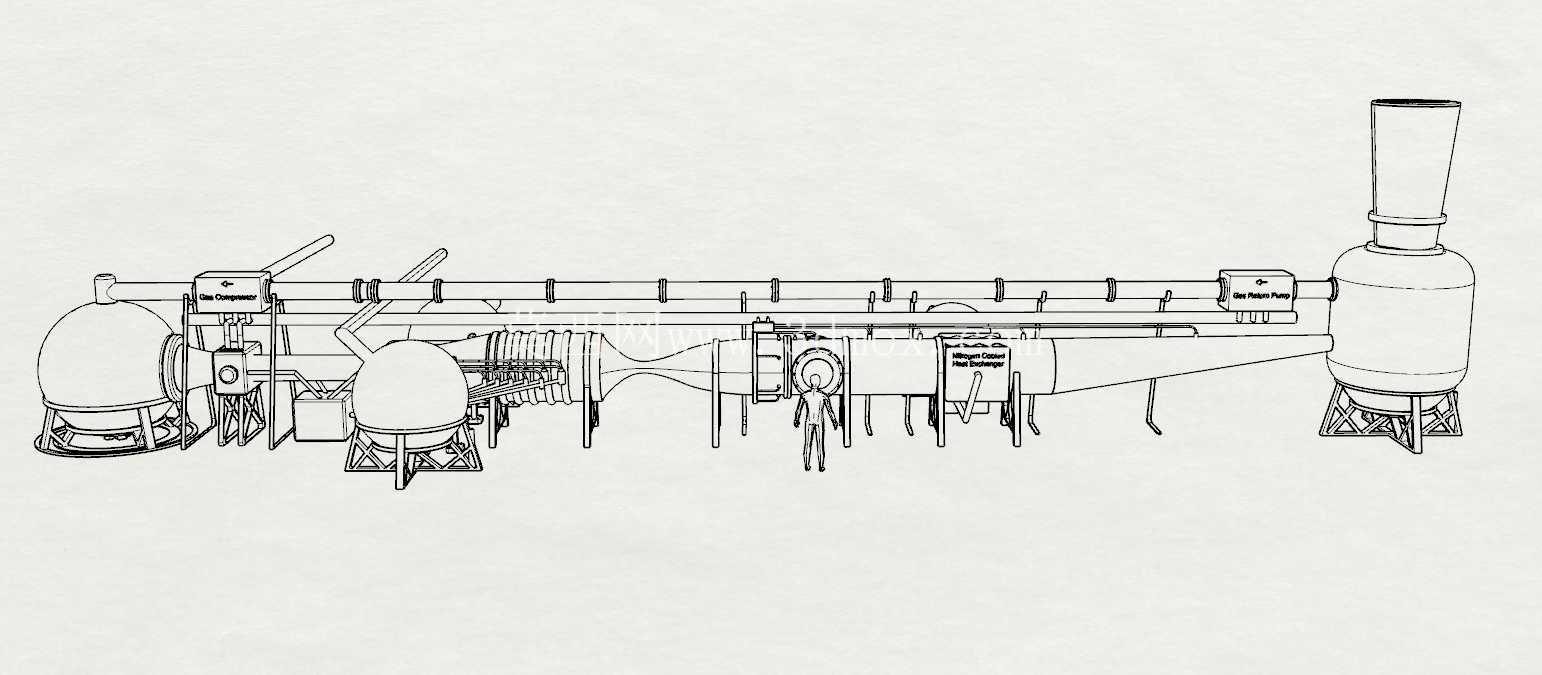

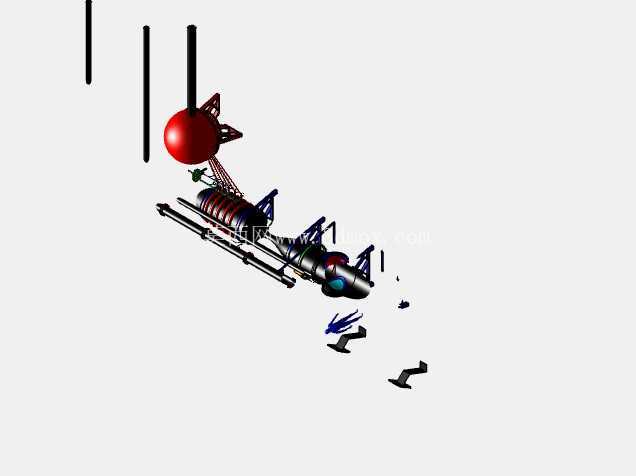

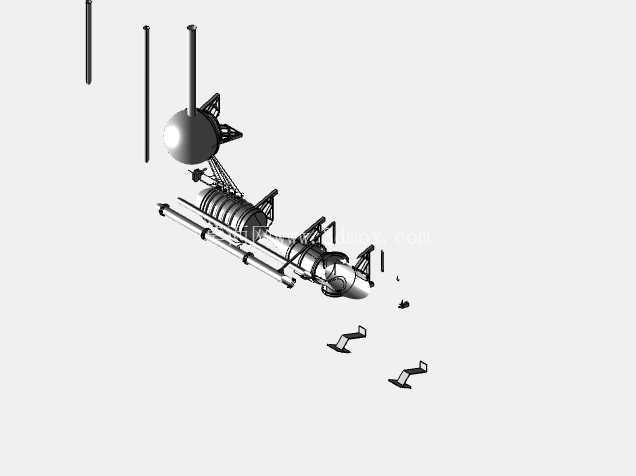

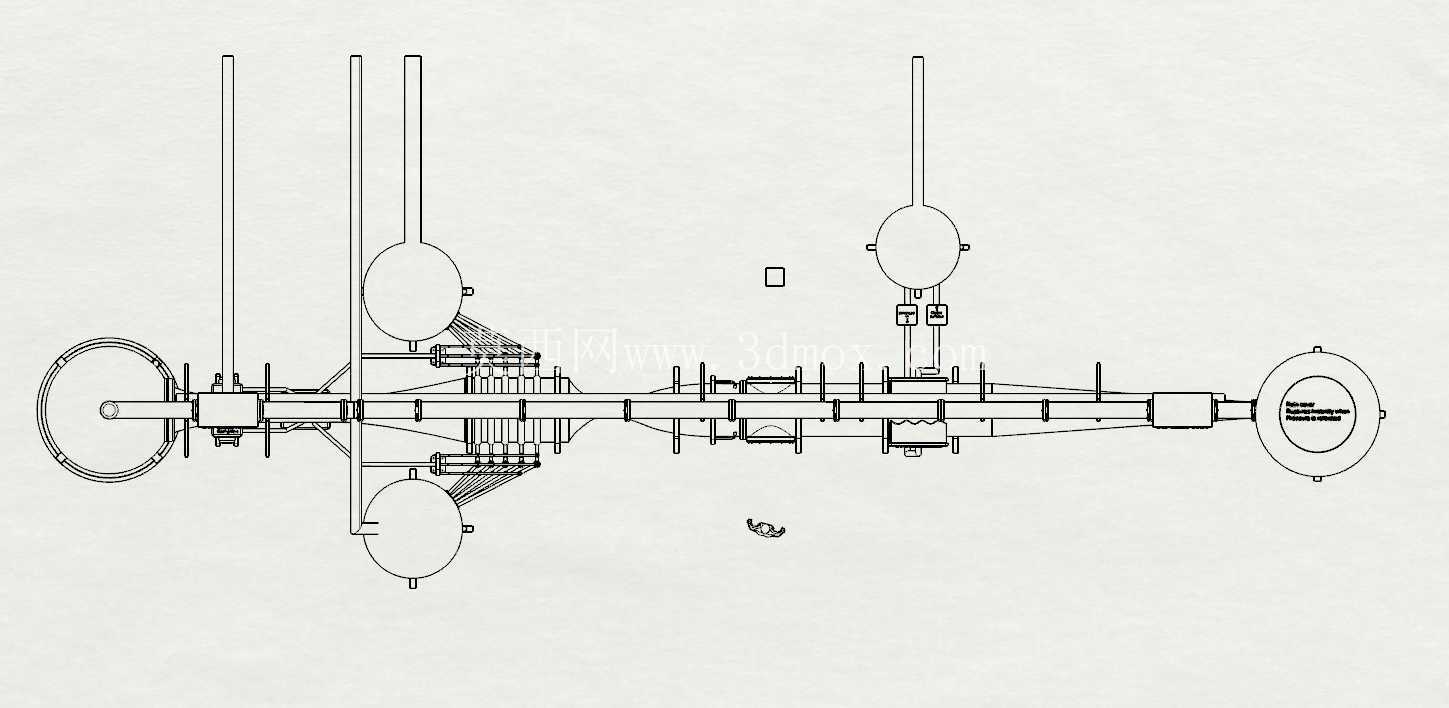

这套线性布局的超高速气流试验装置，核心服务于航天领域高超声速气动相关试验场景，可覆盖两类核心试验需求：一是毫秒级持续时长的高超声速激波生成试验，用于模拟飞行器再入阶段的瞬态激波冲击环境；二是分钟级长时长超音速稳定气流供给，支撑飞行器翼型、热防护部件的长时间气动载荷、热流冲刷测试。整套装置采用全线性流道排布逻辑，从气流输入端到试验段、排出端沿直线依次布置，最大程度减少流道弯折带来的气流能量损失与流场畸变，避免弯道处产生的附面层分离、涡流扰动影响试验段气流品质。

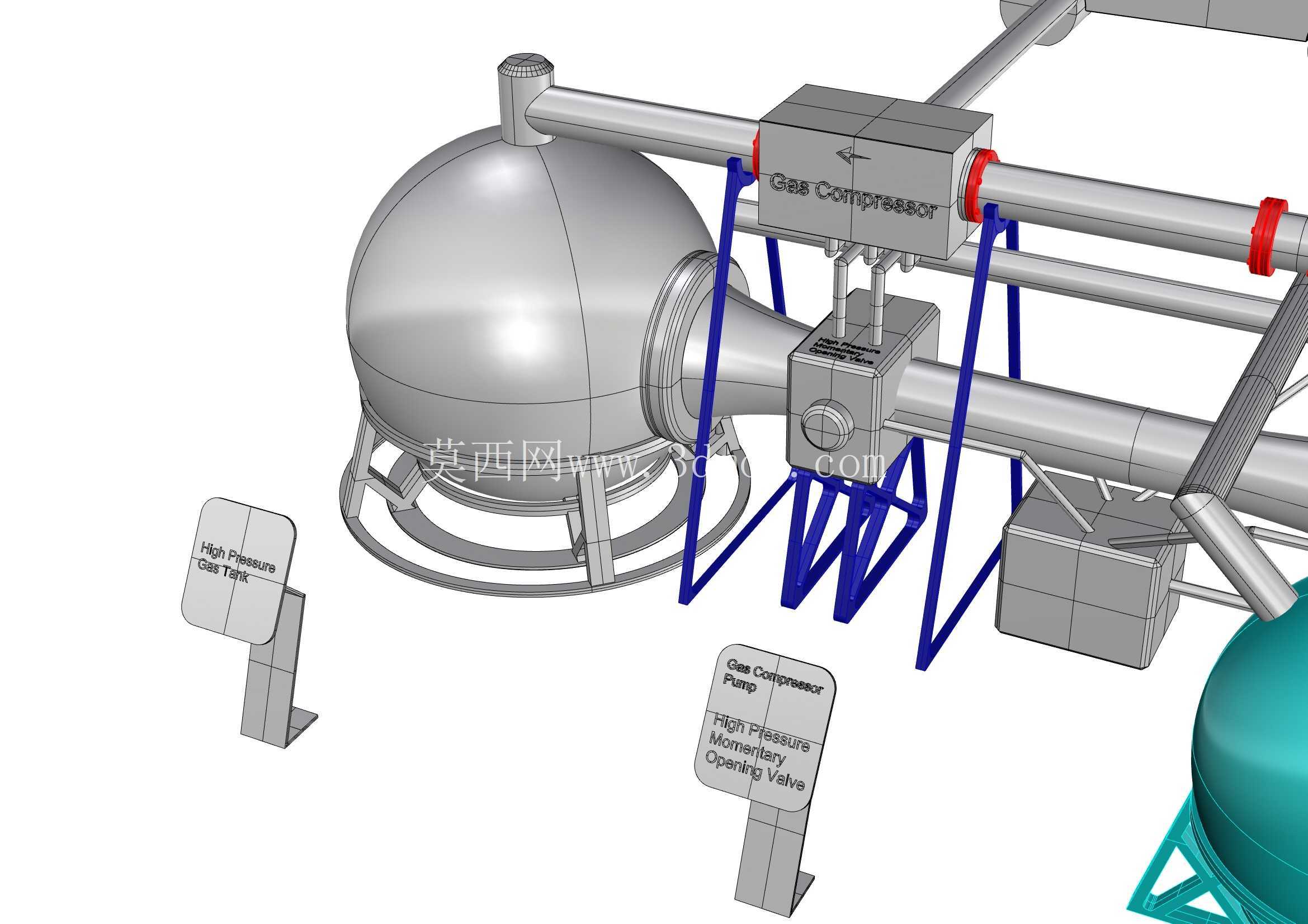

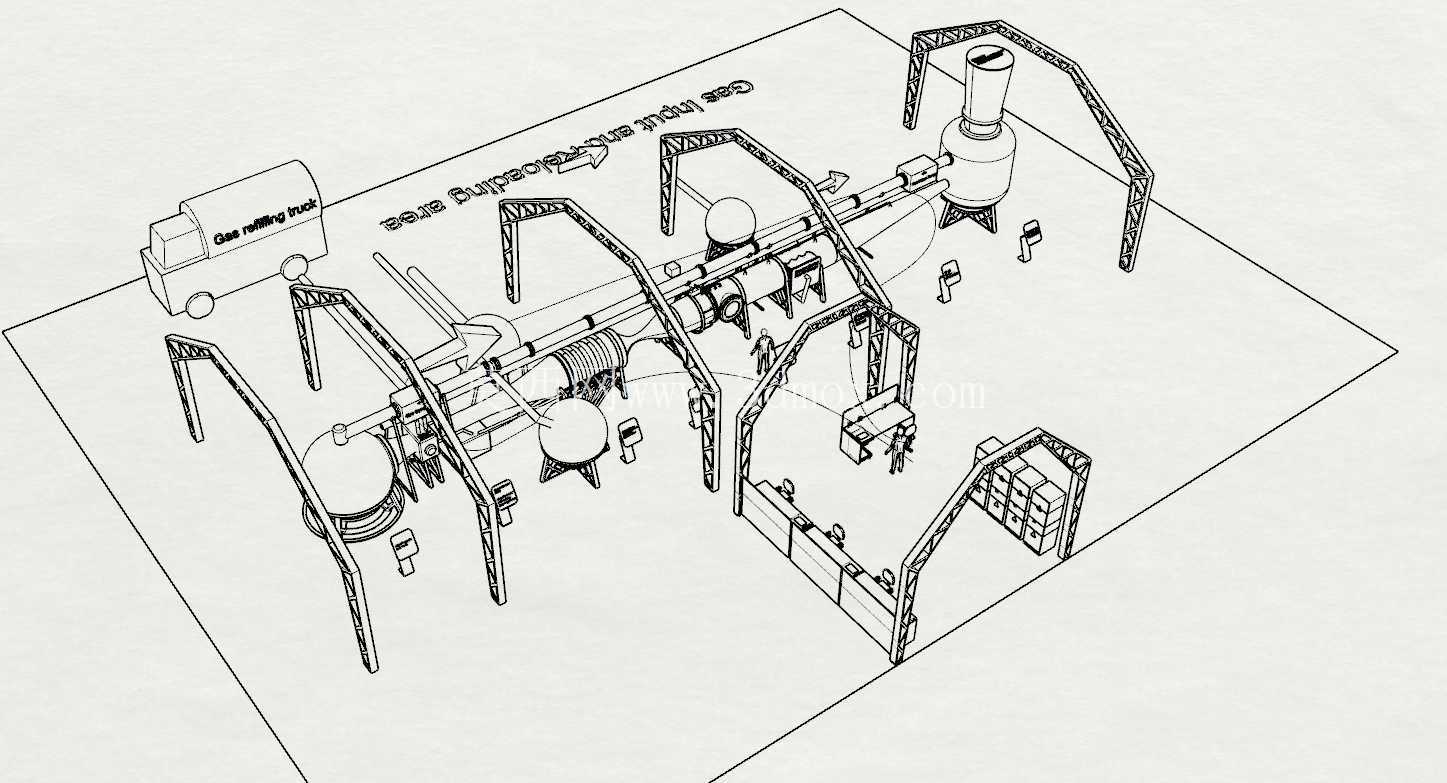

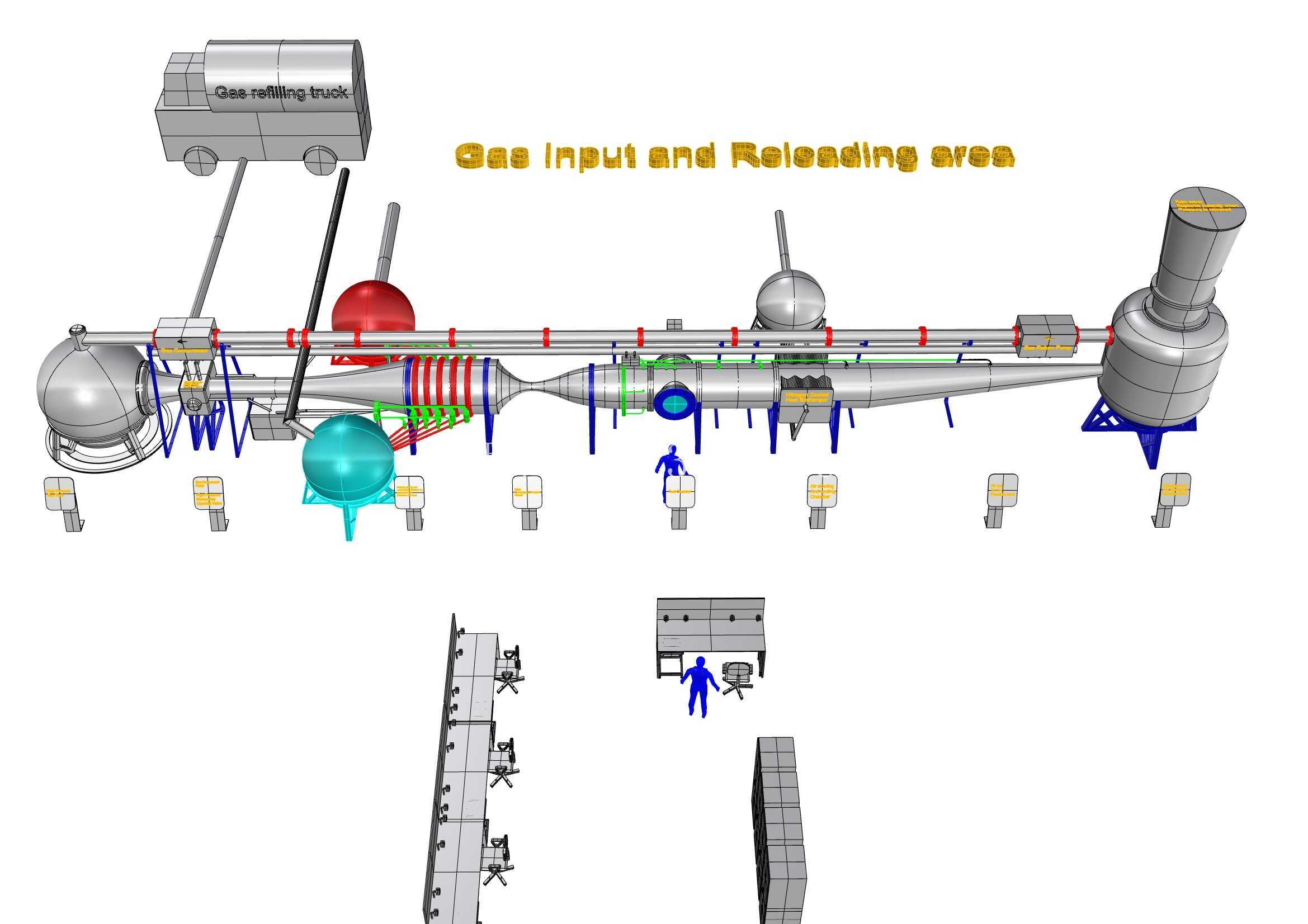

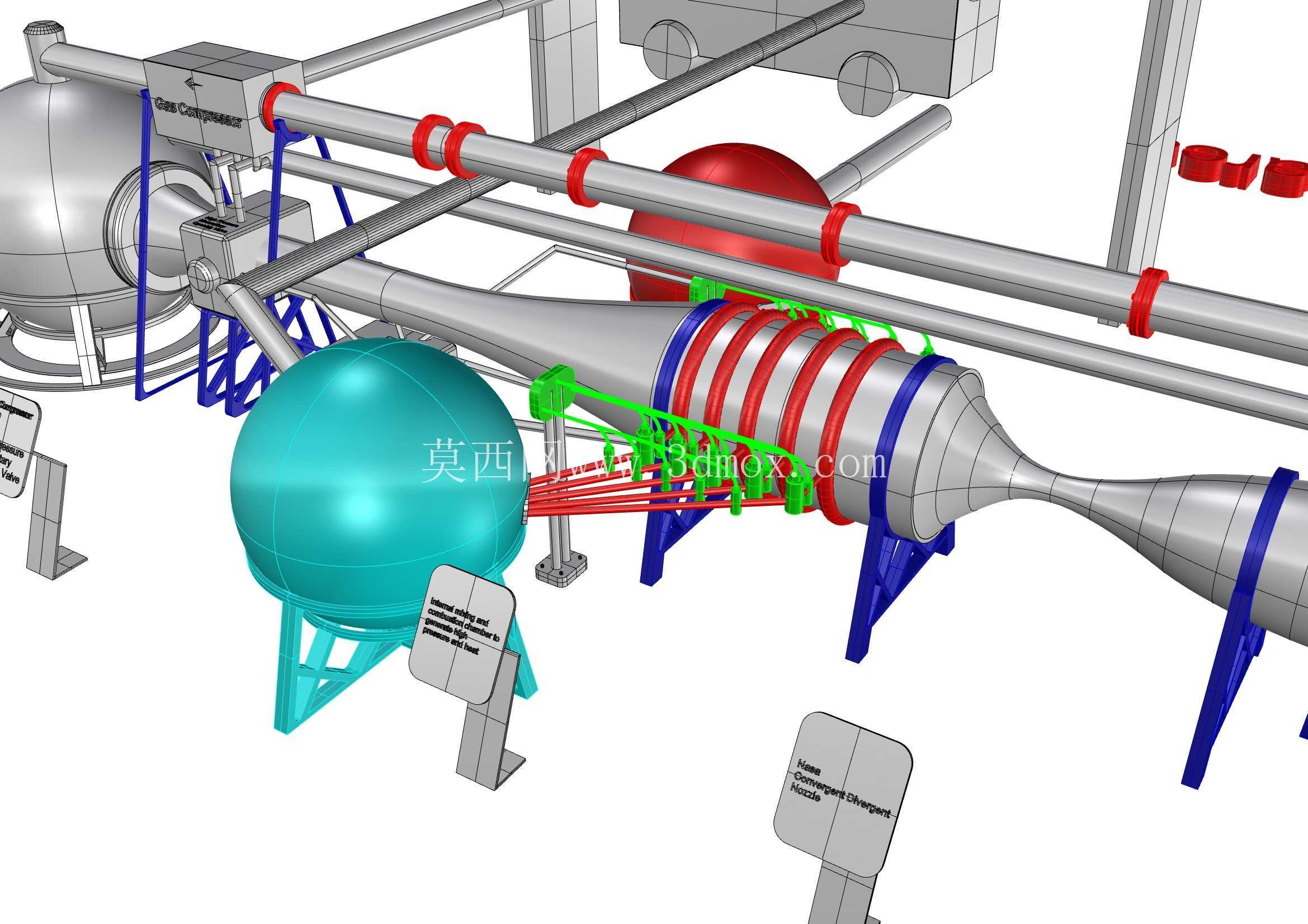

从结构组成来看，装置起始端为气流输入与预处理单元，集成了气源接驳、气体稳压、初步整流功能，配套的移动辅助单元可实现气源模块的快速接驳与工位调整，适配不同压力等级、不同介质类型的试验气源切换。沿流道方向依次设置多级整流栅与调压腔体，通过逐级缩径的流道设计实现气流加速，每段流道配套独立的桁架支撑结构，支撑腿采用可调节地脚设计，可根据安装地面的平整度调整高度，保证整段流道的同轴度误差控制在试验允许范围内，避免流道错位引发的气流偏折。

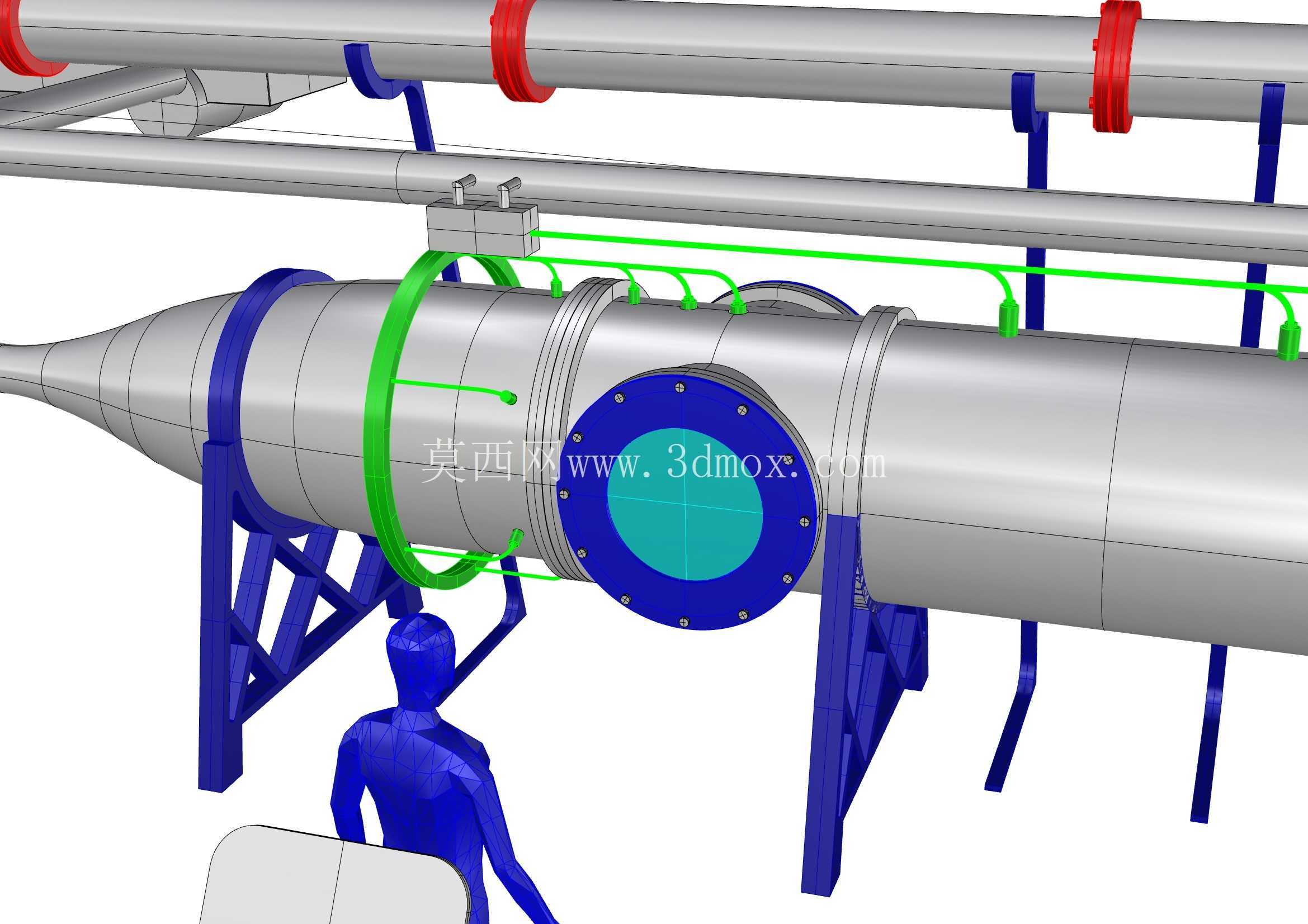

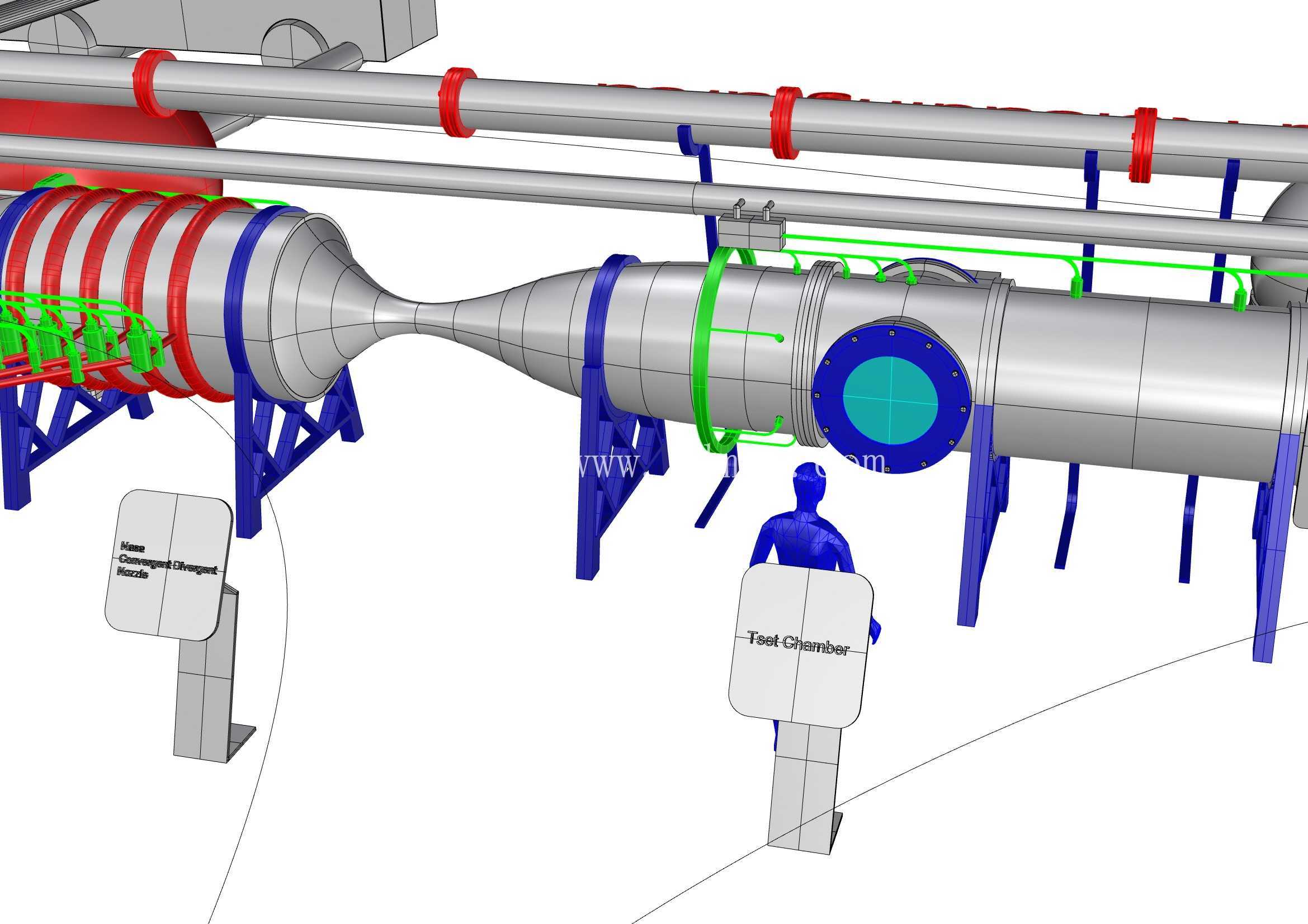

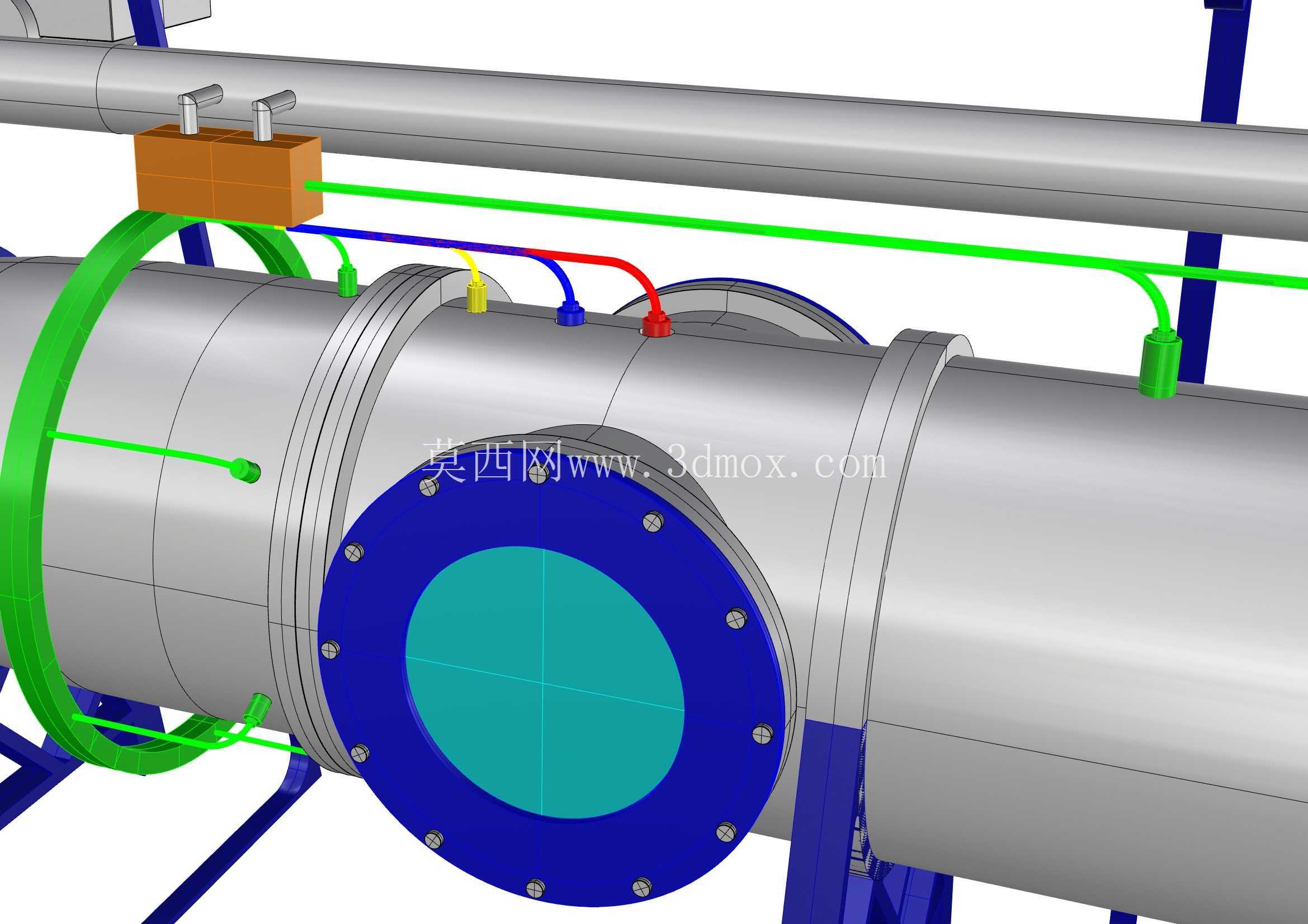

流道中段为核心试验段区域，预留了标准化的试件安装接口，可适配不同尺寸的试验件夹持工装，周边预留了传感器安装位，可同步布设压力传感器、热流传感器、高速成像观测窗口，满足试验过程中的多参数同步采集需求。试验段旁侧设置了操作工位，配套的安全防护框架可避免试验过程中高压气流泄漏、部件脱出带来的安全风险，工位旁的物料存储架可放置试验工装、检测工具与待测试件，减少试验准备阶段的动线长度。

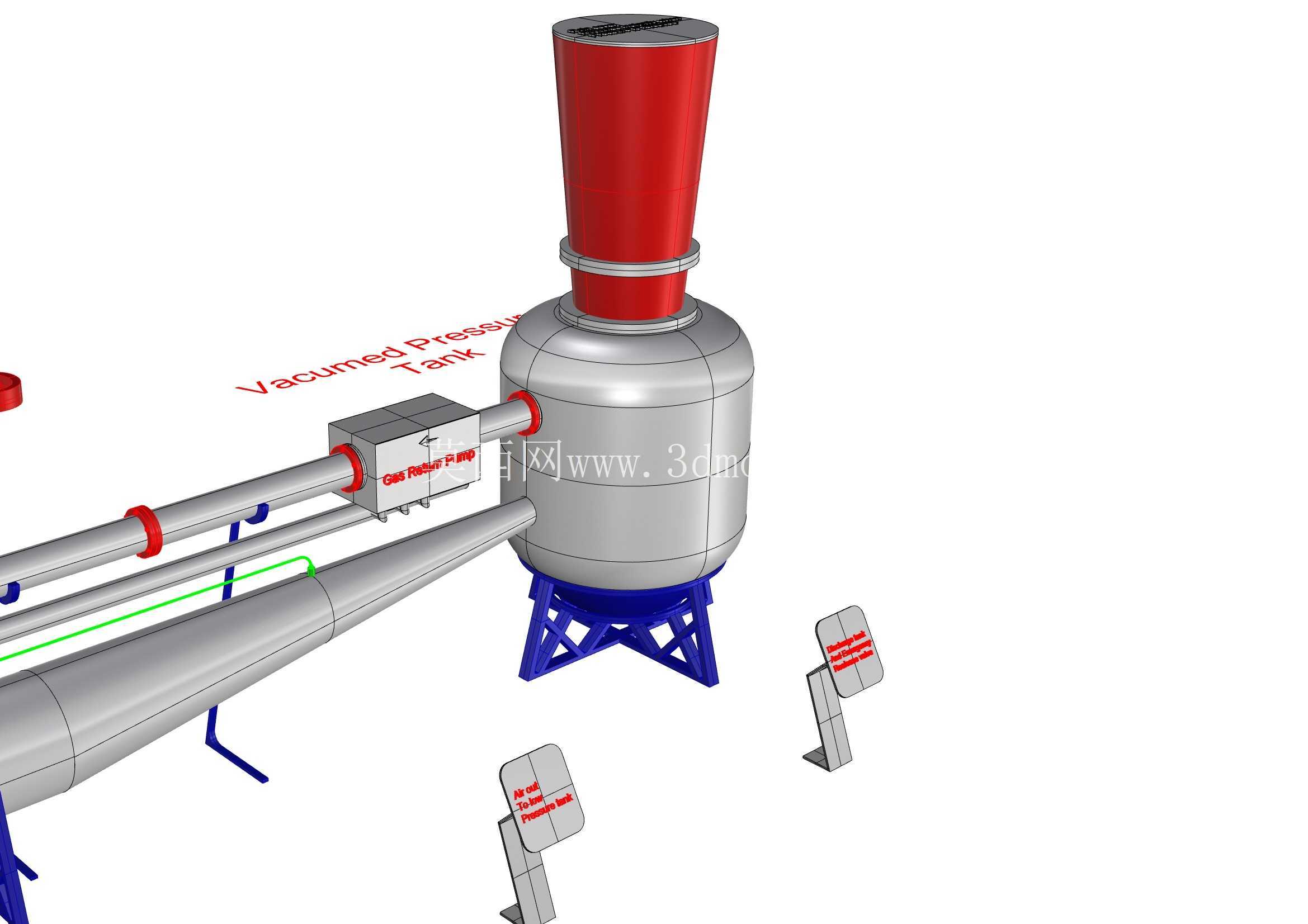

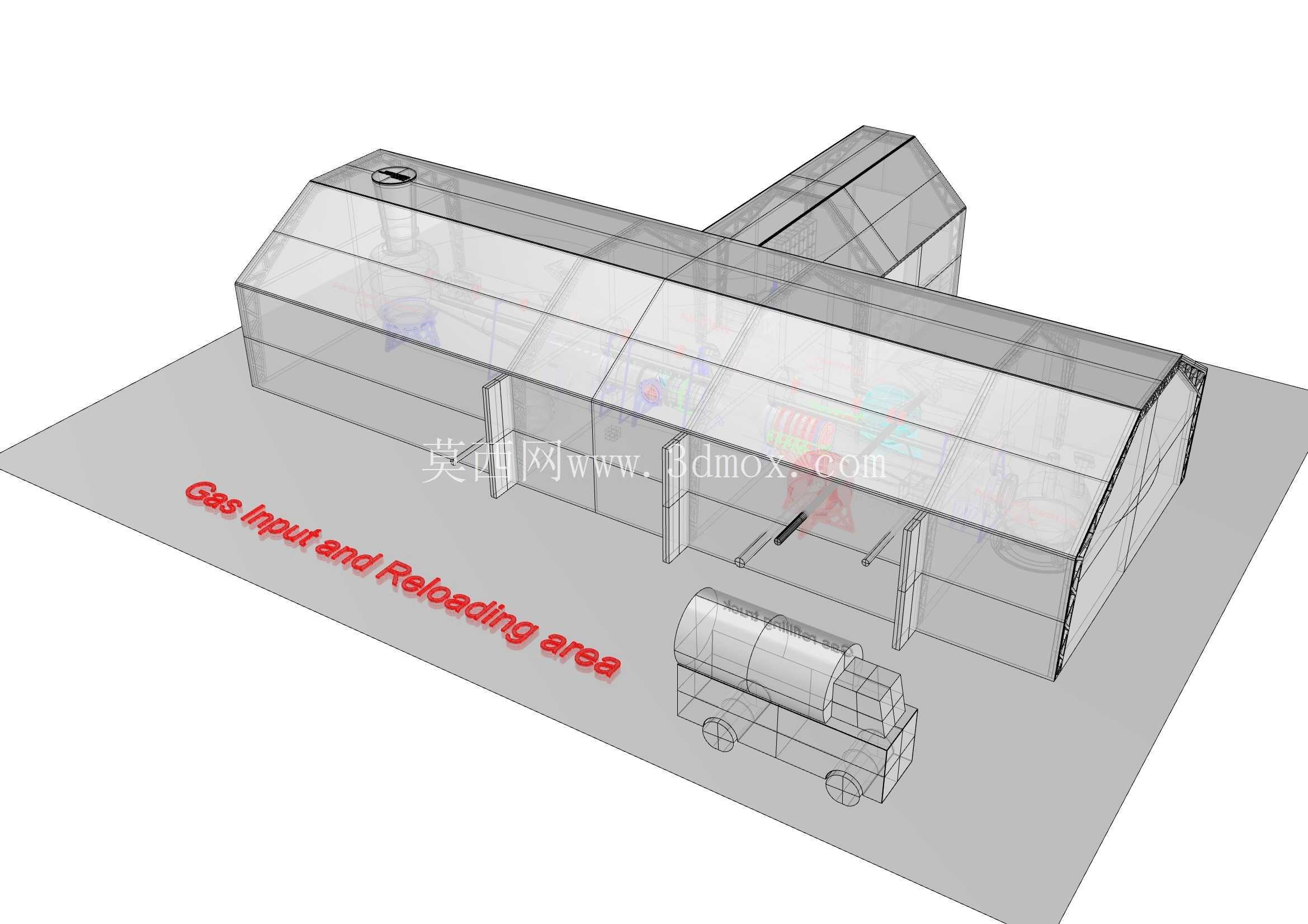

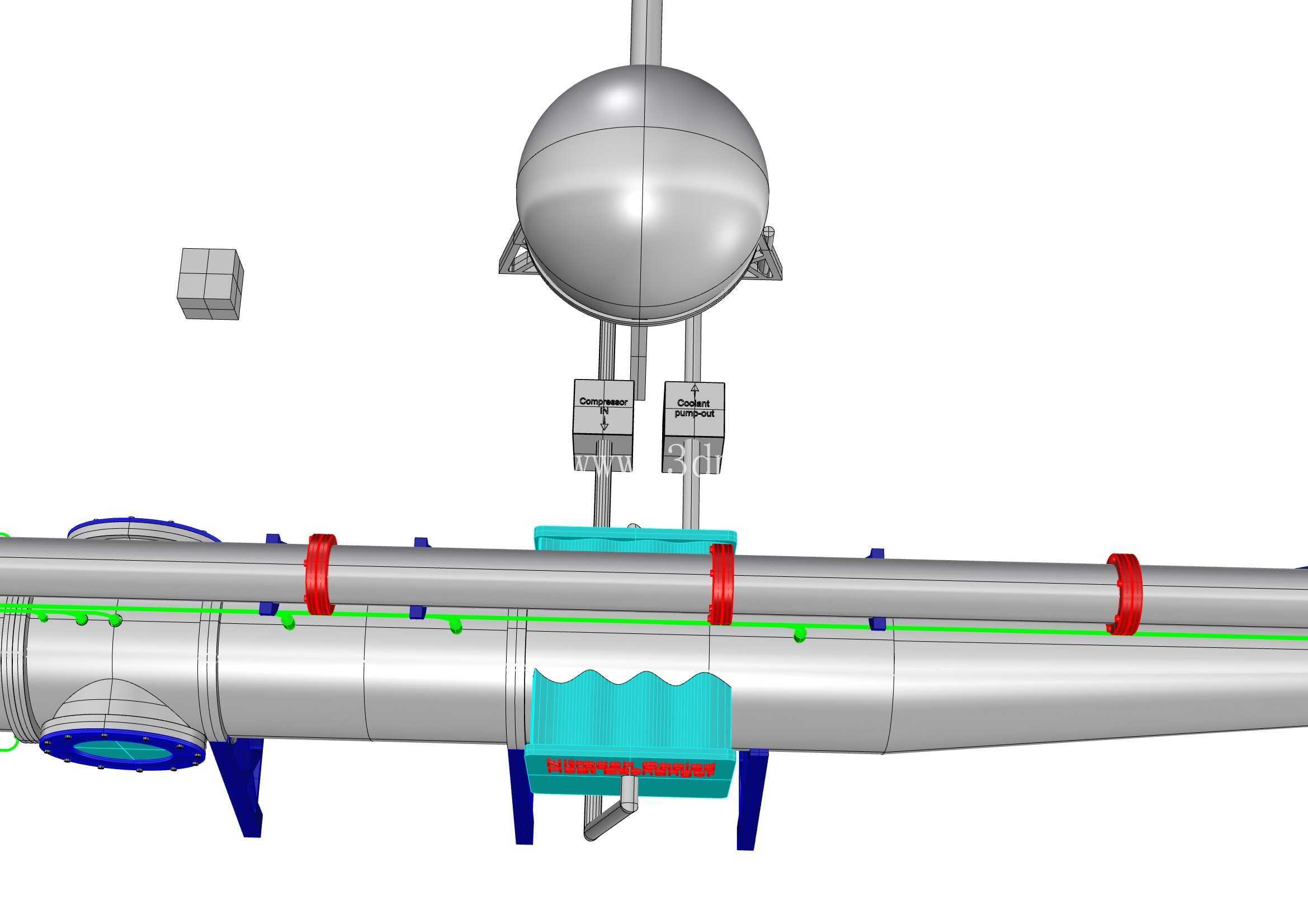

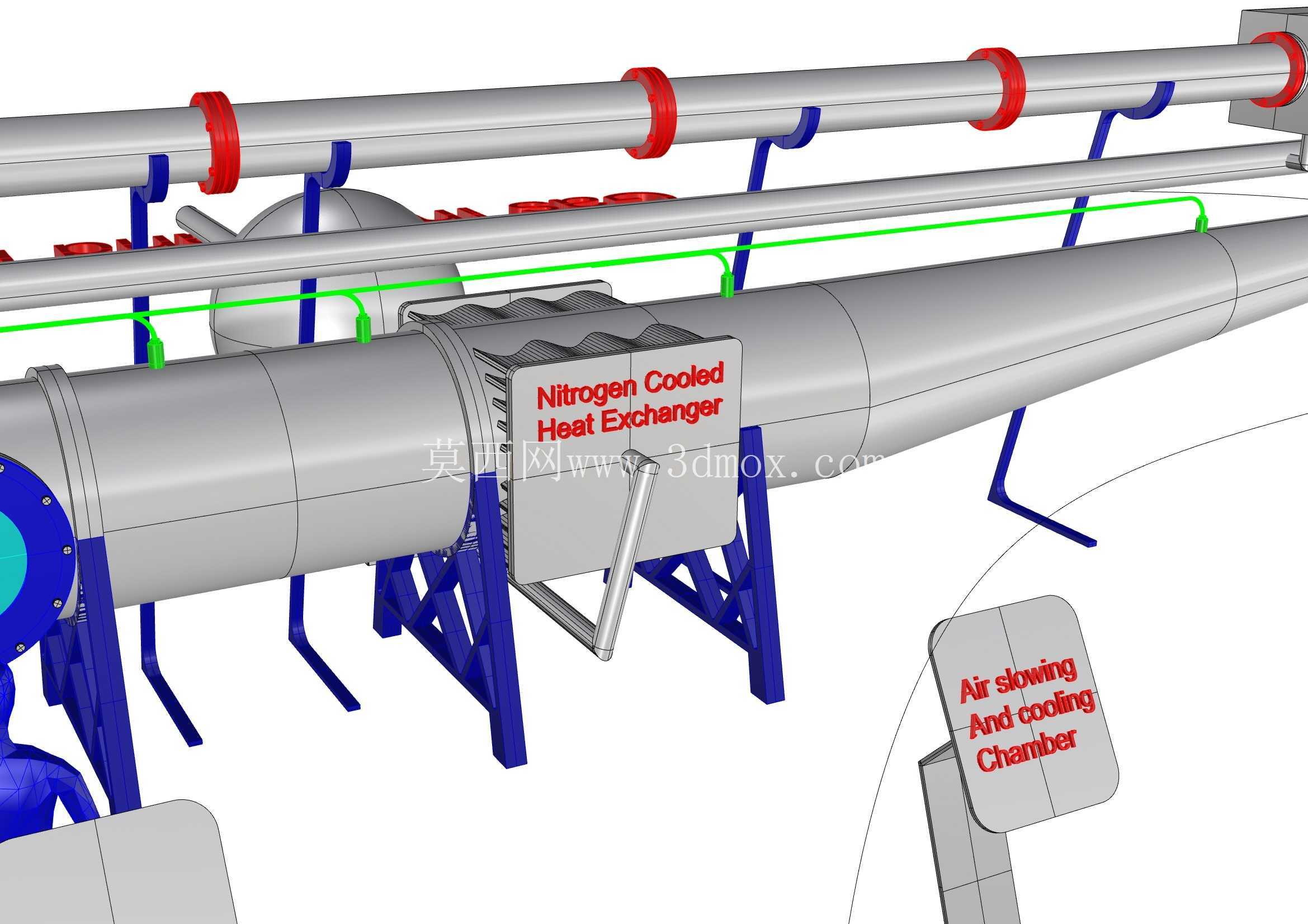

流道末端配套真空缓冲与气液分离罐体，用于承接试验后的高速气流，通过罐体扩容实现气流减速降压，避免高速气流直接排出产生的强噪音与冲击风险，罐体配套的排凝接口可及时排出气流中携带的冷凝液与杂质，避免返流进入流道影响后续试验精度。整套装置的支撑桁架采用模块化分段设计，单段桁架长度适配标准运输单元尺寸，可实现分模块运输与现场快速组装，无需大型吊装设备即可完成场地部署，安装边界可根据试验场地的实际尺寸调整末端缓冲单元的位置，适配不同长度的试验场地需求。

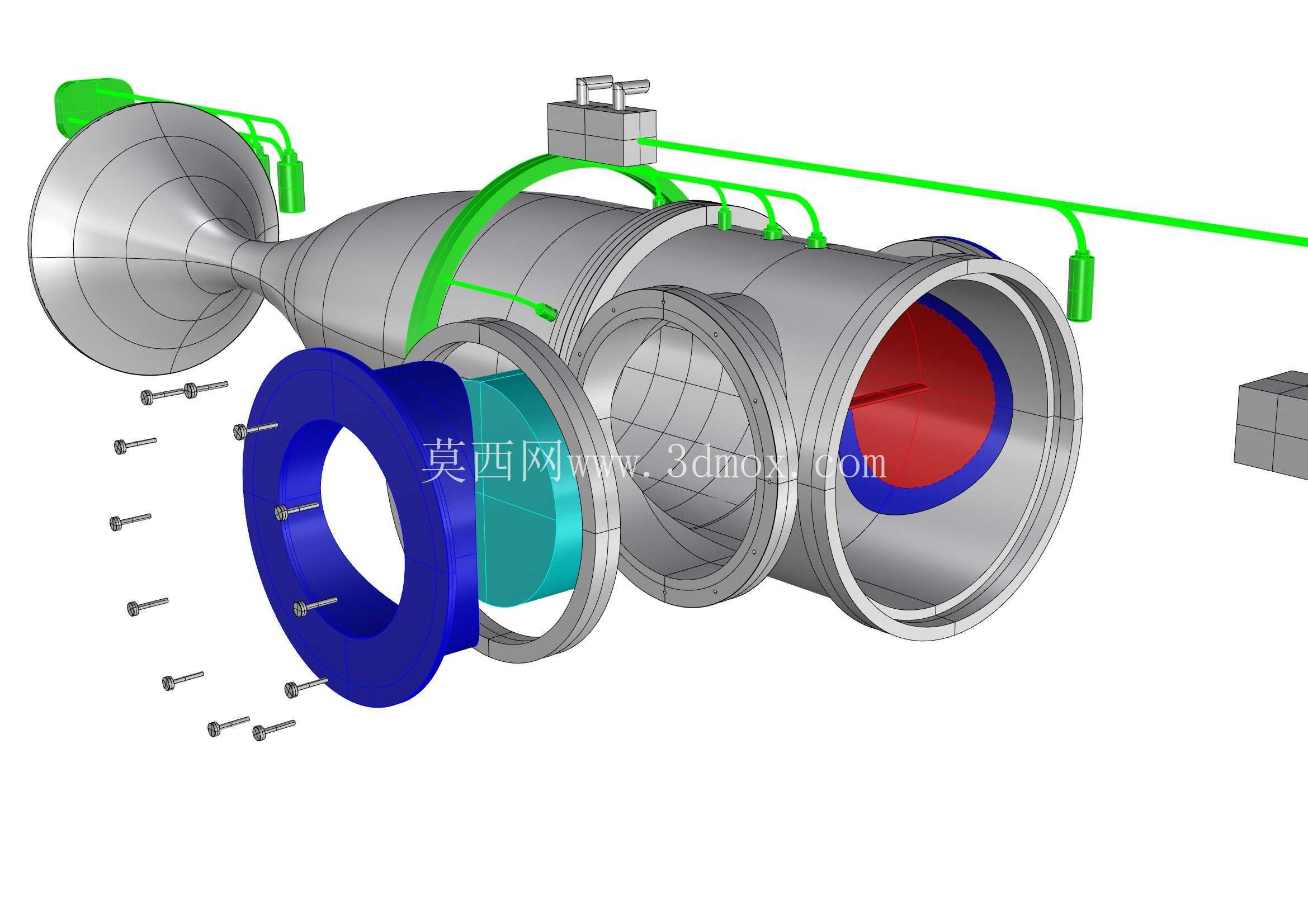

在流道设计细节上，所有流道对接处采用止口定位加密封结构，保证高压工况下的密封性能，避免漏气引发的流场压力波动；流道内壁做高精度抛光处理，降低内壁粗糙度带来的附面层增厚效应，保证核心试验段的气流均匀度满足试验要求。装置配套的多级气流调节机构，可通过调整调压腔体的节流面积，实现气流马赫数的连续可调，覆盖从低超音速到高超声速的多工况试验需求，无需更换流道段即可完成不同试验工况的切换，提升试验效率。

从实际应用角度，这套装置可支撑航天飞行器热防护材料性能验证、翼型气动外形优化、激波与飞行器结构耦合作用机理研究等多类试验任务，线性布局的设计也便于后续扩展流道长度、增加试验段功能模块，比如新增粒子投放单元开展两相流试验、新增电弧加热单元开展热气流耦合试验，具备较强的功能扩展潜力。装置的所有外露管路、线缆均沿桁架侧边布设，采用理线夹固定，避免杂乱布设影响操作与维护，各功能模块均预留了维护操作空间，便于日常的密封件更换、传感器校准、流道内壁清洁等维护作业开展。
