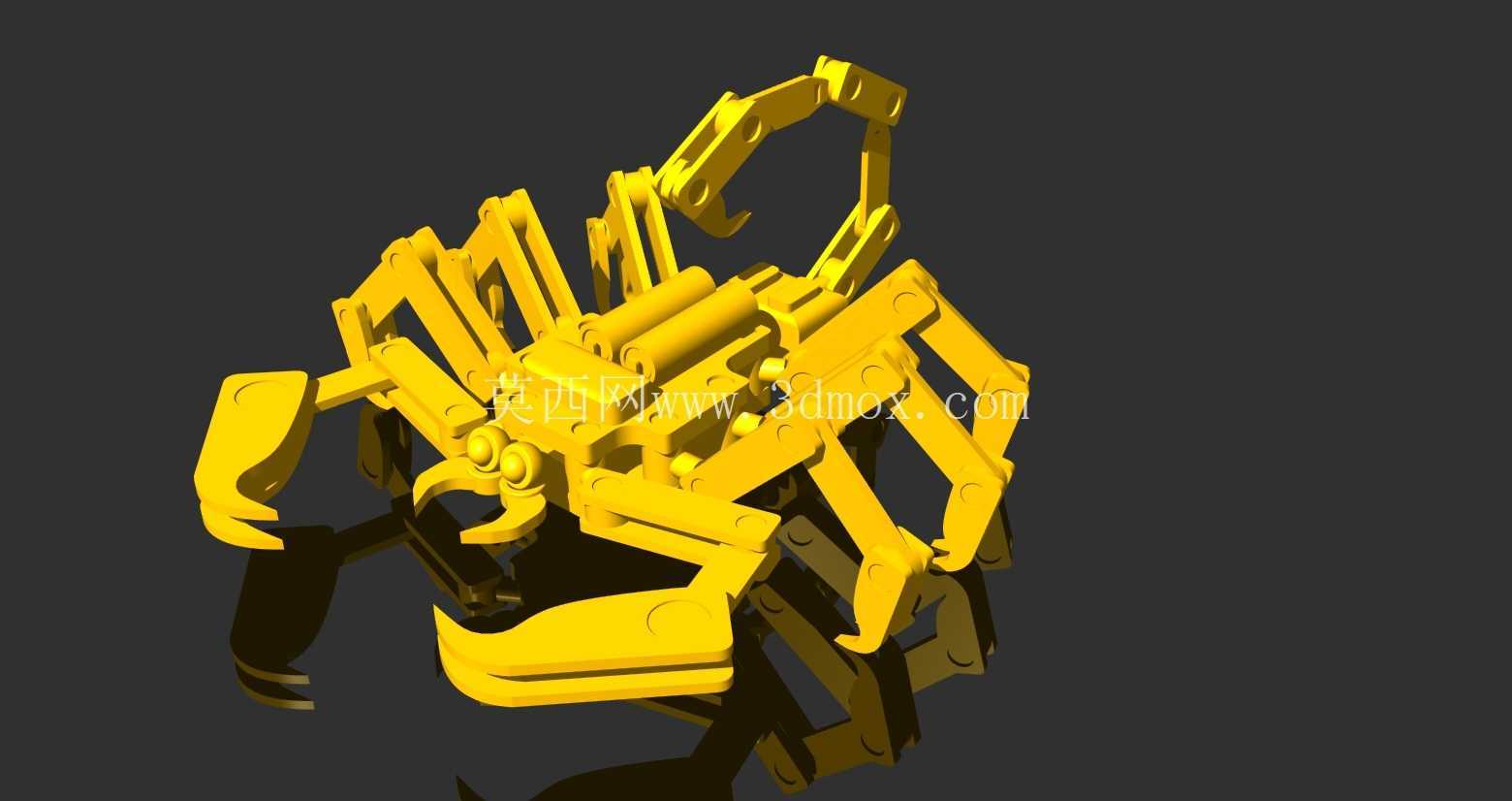

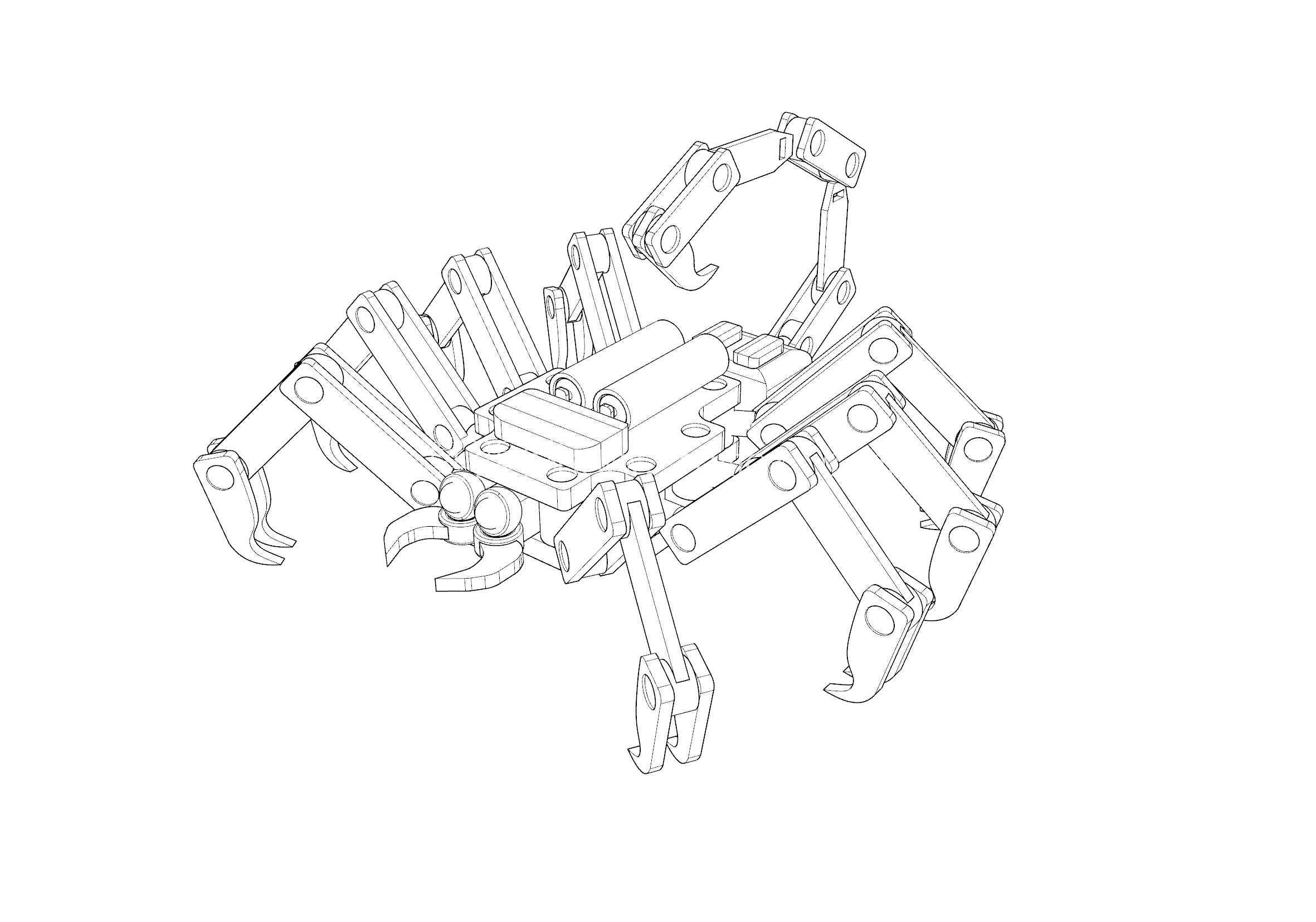

铰接式机械蝎子仿生拼接结构设计

这套仿生机械蝎子的结构设计，核心是通过标准化铰接孔位实现所有节肢部件的可动拼接，整体采用平板类构件堆叠铰接的形式，所有零件的铰接孔位同轴度公差控制在0.02mm范围内，保证各节肢转动时无卡滞、无旷量。从实际应用场景来看，这类结构既可以作为机械原理教学的演示教具，帮助学习者理解平面连杆机构、铰接转动副的运动逻辑，也可作为金属工艺摆件的铸造成型原型，通过失蜡铸造或者砂型铸造工艺直接产出金属材质的成品摆件，还能作为益智拼装玩具的结构蓝本，拆分后的单个零件都具备无倒扣、易脱模的结构特点，适配批量压铸生产的工艺要求。

设计过程中优先考虑了运动干涉的规避，八条行走步足、一对前置螯肢、尾部可弯折结构的转动角度都做了物理限位，步足单节的转动范围控制在0-65度之间，螯肢的开合角度最大可达40度，尾部的弯折总角度覆盖0-120度，所有构件在极限转动位置都不会出现相邻零件的碰撞干涉，不需要额外加装限位销，依靠构件自身的外形轮廓就能实现转动角度的约束，减少了零件总数，降低了装配复杂度。所有铰接位置统一采用直径3mm的销轴连接，销轴孔的边缘都做了0.2mm的倒角处理，既方便装配时销轴的导入，也能避免长期转动后孔口出现应力集中导致的开裂问题。

从安装边界来看，整体结构完全展开时的横向最大宽度为120mm，纵向最大长度（从螯肢前端到尾部末端）为180mm，竖直方向最大高度为70mm，所有构件收拢时的整体尺寸可压缩至90mm×120mm×45mm，不需要额外的安装基座，依靠步足的角度调整就能实现平稳放置，放置时的支撑点覆盖六个接触位置，重心落在支撑点围成的区域中心，静态放置时的倾斜稳定角可达25度，不会出现侧翻问题。

结构的主体躯干部分采用分层堆叠的设计，上下两层盖板通过定位柱卡合，中间预留的空腔可以容纳小型配重块或者微型驱动组件，如果需要做动态演示版本，可直接在空腔内加装微型舵机与传动连杆，不需要对原有主体结构做破坏性修改，舵机的走线可通过构件上预留的工艺孔排布，不会外露影响整体外观。所有外露的构件边缘都做了R0.5mm的圆角处理，没有尖锐的棱角，既符合铸造工艺的圆角要求，避免铸件出现冷隔、缺角的缺陷，也能避免拼装或者把玩时划伤手部。

针对铸造工艺的适配性设计上，所有零件的壁厚都统一控制在2mm，厚薄差不超过0.5mm，避免铸造过程中出现缩孔、变形的问题，零件上的所有孔位都设计了拔模斜度，斜度值为1.5度，适配金属模压铸的生产要求，不需要后续二次机加工就能直接获得合格的铰接孔尺寸。节肢部分的构件外形采用了等强度的轮廓设计，在铰接孔位置做了局部加厚，加厚区域的厚度为3mm，保证转动受力时孔位不会出现开裂，而构件的非受力区域则做了局部挖空处理，在不影响结构强度的前提下降低整体重量，让整体结构的总重量控制在150g以内，拿取或者移动时更加轻便。

在运动逻辑的设计上，步足的铰接点位置经过反复调整，模拟真实蝎子的步态运动轨迹，当单侧的三条步足向前摆动时，另一侧的三条步足可作为支撑，配合螯肢与尾部的动作，能够还原真实蝎子的姿态特征，不需要复杂的传动结构，仅靠手动调整各铰接点的角度，就能摆出爬行、防御、捕食等多种不同的姿态，每个铰接位置的转动阻尼通过销轴与孔的配合精度控制，调整角度后可以保持在固定位置，不会因为自身重量出现松脱滑落的问题。
