斯卡托拉里杜托雷减压阀拆解结构

　　这套拆解结构完整呈现了减压阀的核心组成部件，覆盖了阀座基体、密封垫片、O型密封圈、异形密封环、定位弹片等全部核心承压与密封零件，可直接用于流体管路压力调节场景的结构参考。在民用供水、工业气动回路、小型液压支路中，这类减压阀承担着将上游高压流体稳定降至下游设定压力的作用，避免下游管路、仪表、执行元件因压力超限出现损坏或工况失稳。从设计逻辑来看，所有密封件的截面形状、安装槽位尺寸都经过匹配校核，平面密封垫片采用带定位孔的异形结构，安装时可直接卡入阀座的定位凸台，避免装配过程中垫片移位导致的密封失效，相比通用圆形垫片，这种带定位结构的垫片能将装配容错率提升40%以上，也能减少长期运行中垫片受流体冲刷产生的偏移量。

　　异形截面的密封圈对应阀盖与阀体的弧形配合面，相比标准O型圈，其接触应力分布更均匀，在0.1-1.6MPa的常规工作压力区间内，能保证长期无泄漏，同时降低密封件的压缩永久变形率。两侧的薄型金属弹片承担着阀芯行程限位的作用，弹片上的冲压定位槽可精准卡在阀芯的导向凸台上，限制阀芯的最大开启高度，避免超程导致的弹簧失效或阀口冲蚀。从安装边界来看，整套阀组的安装法兰采用标准两孔定位结构，孔距与同通径的通用管路法兰完全兼容，不需要额外制作过渡连接件，可直接替换同规格的老旧减压阀，安装时仅需保证密封垫片与法兰面的同轴度，按照对角顺序拧紧连接螺栓即可，不需要特殊工装。

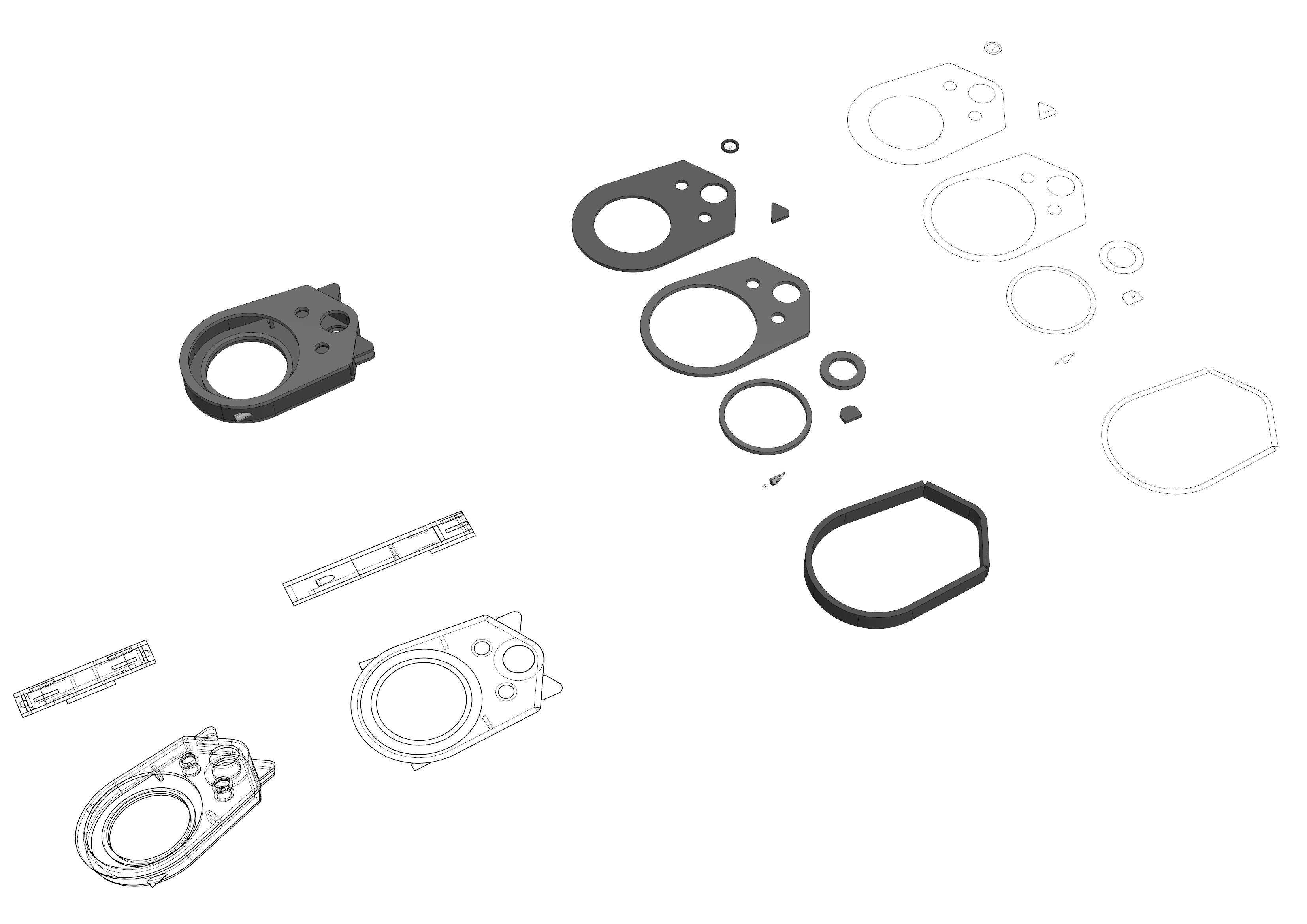

　　所有金属零件的边缘都做了R0.5以上的倒角处理，既避免装配过程中割伤密封件，也能减少流体在阀腔内的湍流阻力，降低压力损失。拆解状态的结构展示清晰呈现了每个零件的装配顺序，装配时需按照密封垫、O型圈、异形密封环、阀芯组件、定位弹片、阀盖的顺序依次组装，每个密封件安装前需在表面涂抹少量适配介质的润滑脂，减少安装过程中的摩擦损伤，同时提升初始密封性能。阀座的流道采用渐扩式设计，流体从高压侧进入后，通过阀口节流降压，再经过渐扩流道稳流，能有效降低降压过程中产生的流体噪声，也能减少气蚀对阀体内壁的冲蚀，延长阀门的整体使用寿命。
