欧标HEA与HEB系列H型钢梁型材集合

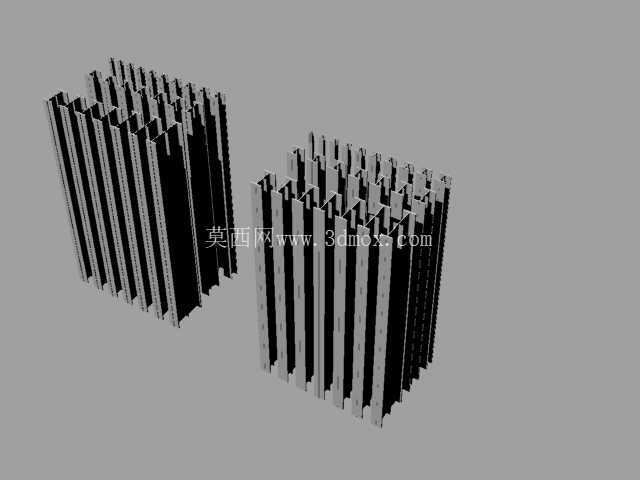

　　在工业厂房、大跨度场馆、高层钢构建筑、重型设备支撑机架的结构设计场景中，欧标公制体系下的HEA、HEB系列H型梁型材是应用占比极高的承重构件，这套三维模型完整覆盖了两个系列全规格的梁型结构，可直接用于结构方案选型、装配干涉校验、施工节点模拟等多个工程环节。从实际工程用途来看，HEA系列属于轻型欧标H型钢，翼缘厚度相对较薄，单位长度自重更低，多用于屋面檩条支撑、次要承重梁、设备辅助支架、围护结构龙骨等对荷载要求适中，同时需要控制结构自重的场景；HEB系列属于标准型欧标H型钢，翼缘厚度更大，截面惯性矩、截面模量参数更优，抗弯抗剪承载力更强，多用于厂房主承重梁、高层结构柱、重型设备承重机架、大跨度桁架主弦杆等核心受力部位，两个系列的型材在公制尺寸体系下具备统一的安装接口基准，可在同一结构体系中搭配使用，无需额外做接口转换设计。

　　从设计思路层面，这套模型严格遵循欧标公制梁的截面参数规范，每一款规格的梁都还原了实际型材的截面特征：上下翼缘平行度、腹板与翼缘的过渡圆角、翼缘外侧的斜度控制都和实际轧制型材保持一致，没有做简化的直角处理，避免在做有限元分析、节点焊接模拟时出现参数偏差。建模过程中特意保留了型材端面的完整截面轮廓，方便设计人员直接调用端面草图做二次拉伸、切割、开孔等编辑操作，适配不同项目的长度定制需求，同时每一款梁的模型都做了参数化的基准轴设置，在装配环境下可以直接通过基准面、基准轴完成对齐配合，不需要额外做参考几何体的搭建，能大幅提升装配建模的效率。

　　在外形尺寸与安装边界层面，这套模型覆盖的HEA、HEB系列型材，截面高度从100mm到1000mm区间全覆盖，翼缘宽度、腹板厚度、翼缘厚度都严格对应欧标公制的公差要求，安装时需要注意，同截面高度的HEA与HEB型材，翼缘宽度存在差异，HEB的翼缘更宽，在做梁柱节点连接时，对应的连接板尺寸、螺栓排布间距需要匹配对应型号的翼缘参数，不能通用；另外型材的长度方向默认做了可编辑的配置设置，设计人员可以根据项目的实际跨度需求直接修改长度参数，不需要重新建模，同时模型预留了标准的端部安装基准，在和端板、加劲肋、连接角码等配件装配时，可直接捕捉端面的边线、中点作为配合参考，有效减少装配定位的误差。

　　在实际工程应用中，这类欧标梁型材除了建筑钢结构领域，在非标自动化设备的重型机架、物流仓储的重型货架主横梁、起重设备的承重梁结构中也有大量应用，因为公制体系的安装孔距、连接配件都有统一的标准，设计人员在选型时可以直接调用对应规格的模型，快速搭建整体结构方案，校验梁与梁之间的排布间距、梁与周边设备的安全间隙，避免在后期施工或设备组装时出现干涉问题。另外模型在细节处理上还原了轧制型材的表面特征，没有做过度的光滑处理，在做渲染出图、施工方案演示时，能更贴近实际型材的视觉效果，方便和施工方、客户做方案沟通时直观展示结构排布。需要注意的是，在用于重型承重结构设计时，调用模型后需要结合实际荷载工况，对应型材的材质参数（常见为S235、S355结构钢）做强度校核，模型本身的几何尺寸可作为结构计算的截面参考，确保选型的梁规格满足承载力、挠度的设计要求。
