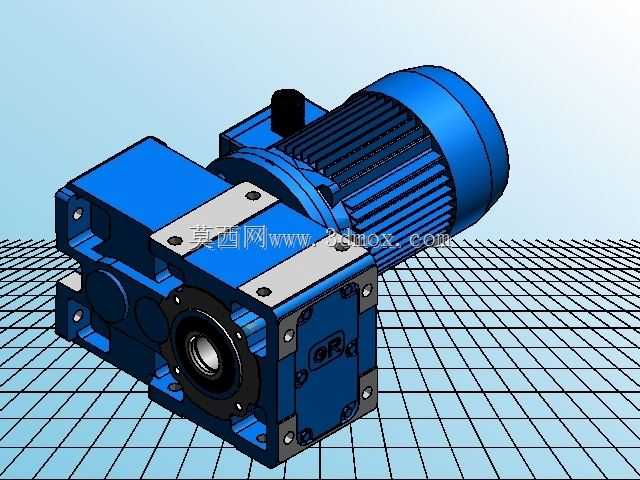

罗西MR系列斜齿轮减速电机结构

　　在自动化生产线、物流输送系统、包装机械、食品加工设备等需要低转速大扭矩输出的工业场景中，减速电机是核心的动力传输部件，这款罗西MR系列的减速电机结构，是针对安装空间受限、输出扭矩要求稳定的工况做的简化外形建模，主要用于设备布局阶段的干涉校验、安装位预留以及传动链路的匹配校核。

　　从实际用途来看，这类斜齿轮减速电机主要作用是将伺服或普通异步电机的高转速低扭矩输出，通过多级齿轮副的减速增扭，转换为适配负载端需求的低转速大扭矩动力，相比蜗轮蜗杆减速机，斜齿轮结构的传动效率更高，运行噪音更低，承载能力更强，适合长时间连续运行的工业工况，在轻工、重工、物流等多个领域都有广泛应用。

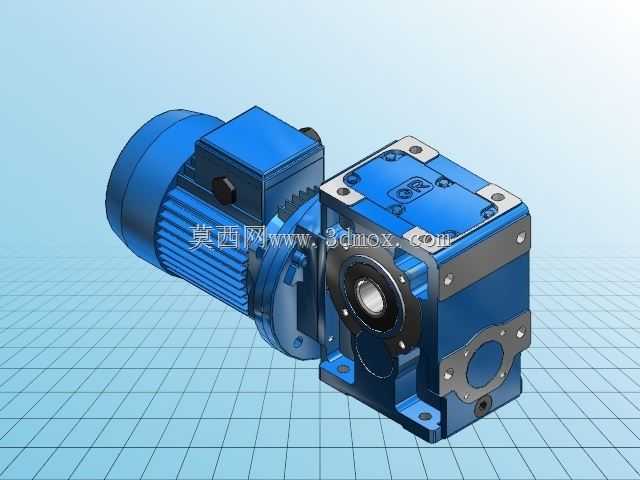

　　从功能特性上看，该结构采用直角输出的布局形式，电机输入轴与减速机输出轴呈90度垂直布置，能够有效缩减动力单元的轴向安装尺寸，适合设备侧面安装、空间纵深不足的布局场景；箱体采用分体式拼接结构，端盖与主箱体通过螺栓紧固，既方便内部齿轮副、轴承的装配与后期维护，也能保证箱体的整体刚性，承受输出端的径向与轴向载荷。输出轴采用实心轴结构，可通过键连接直接驱动负载，也可搭配联轴器、链轮等传动件扩展连接方式，适配不同的负载安装需求。

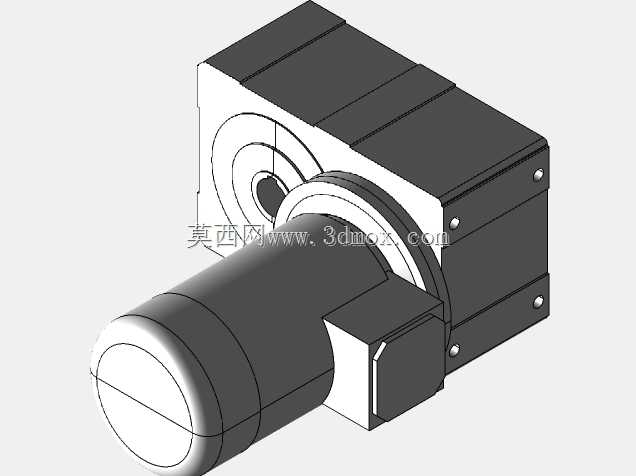

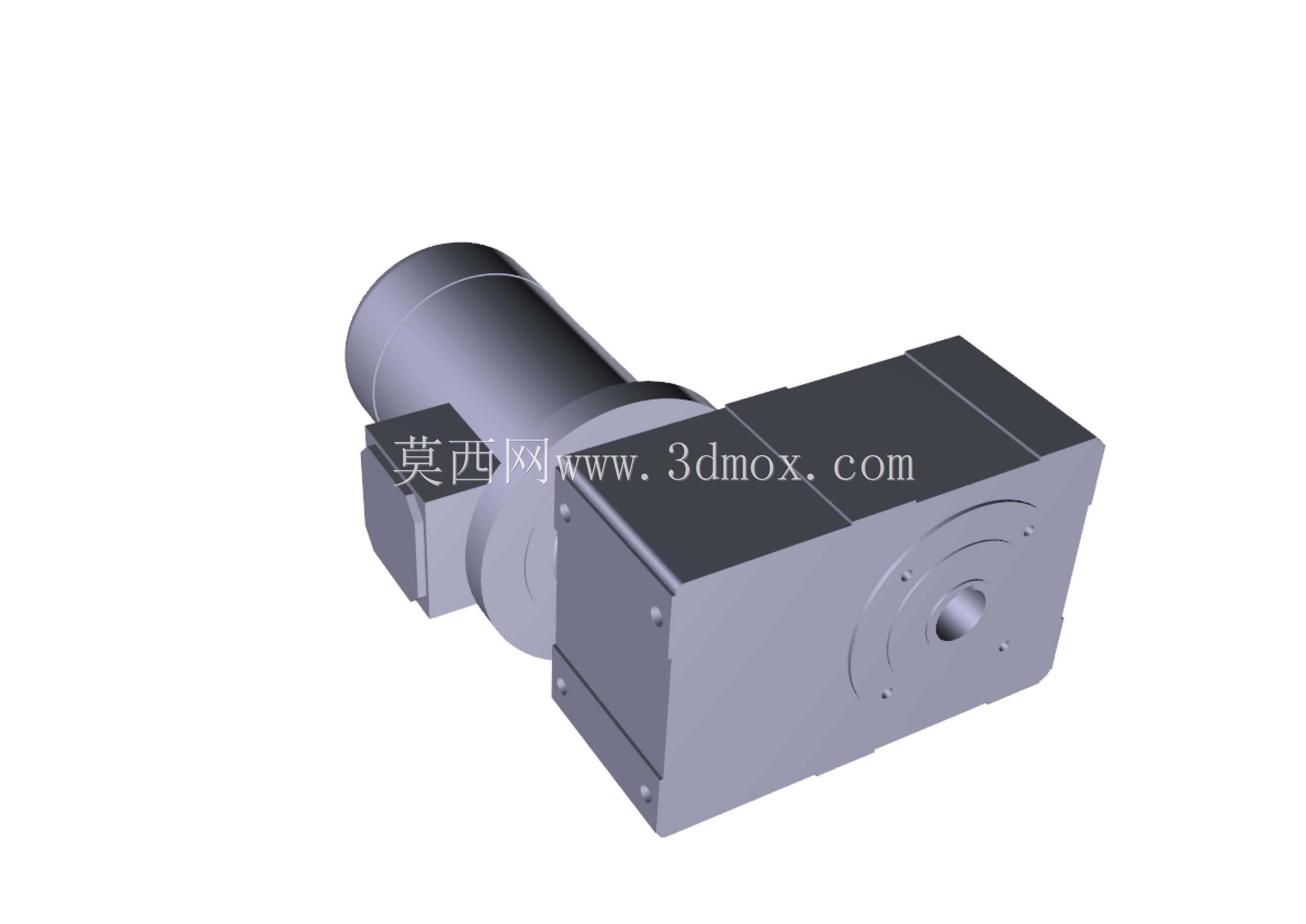

　　设计思路上，这个简化模型重点还原了产品的外部安装边界与关键接口尺寸，省略了内部齿轮、轴承、密封件等细节结构，核心目的是满足设备布局设计阶段的装配校验需求——在整机设计初期，工程师不需要完整的内部细节模型，只需要准确的外形轮廓、安装孔位、轴伸尺寸、输入输出端位置，就可以完成机架的开孔设计、相邻部件的位置排布、动力链路的走向规划，大幅降低大装配体的文件体量，提升设计软件的运行流畅度。模型的箱体圆角、安装凸台、接线盒位置都按照实物比例还原，保证布局校验时不会出现尺寸偏差导致的后期装配干涉问题。

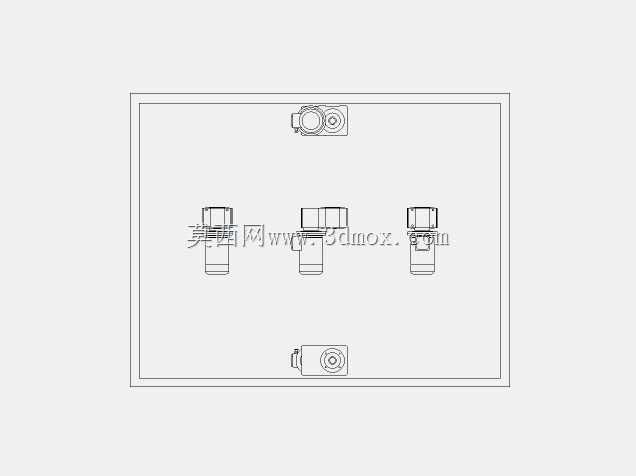

　　外形尺寸与安装边界方面，该型号减速电机的电机段为圆柱形壳体，直径适配100机座号的电机规格，减速机箱体为近似方形的铸铁结构，输出轴端的中心高、轴径、键槽尺寸都符合通用工业安装标准，安装脚的孔位间距与孔径匹配常规的减速机安装机架设计，接线盒位于电机壳体侧面，预留了线缆走线的空间，在做整机布局时需要注意在接线盒侧留出至少100mm的操作空间，方便后期线缆接线与维护；输出轴端需要预留足够的装配空间，避免负载连接件与箱体端盖发生摩擦，电机尾部的散热端也需要留出通风间隙，保证电机运行时的散热效率，避免长时间运行出现过热问题。

　　在实际选型建模过程中，这类简化的外形模型是结构工程师最常用的模型类型，相比带内部结构的详细模型，它的文件体积更小，加载速度更快，在做整线布局、设备方案设计时，能够快速完成动力单元的排布，同时保证关键安装尺寸的准确性，避免后期详细设计阶段出现安装空间不足、接口不匹配的问题。对于需要做设备三维布局、传动方案匹配的工程师来说，准确的外形边界模型比带内部细节的完整模型实用性更强，能够大幅提升方案设计阶段的工作效率，减少反复调整布局的工作量。
