工业舱室用防风固定挂钩结构设计

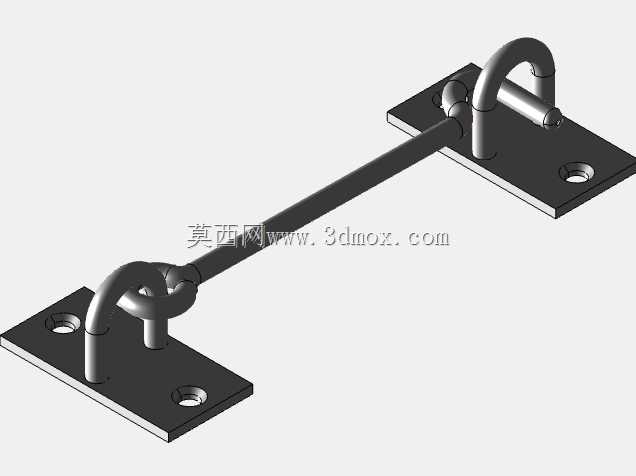

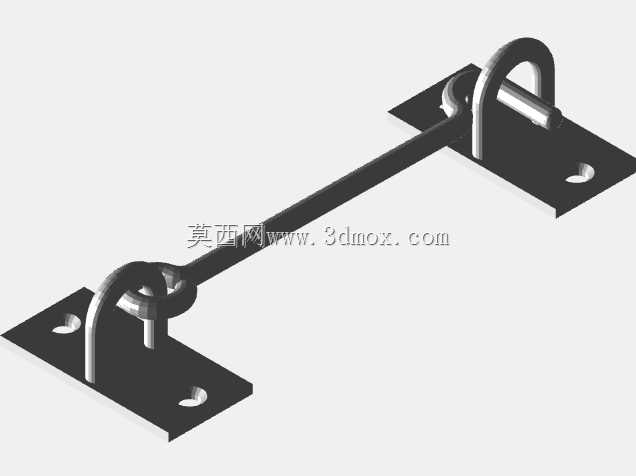

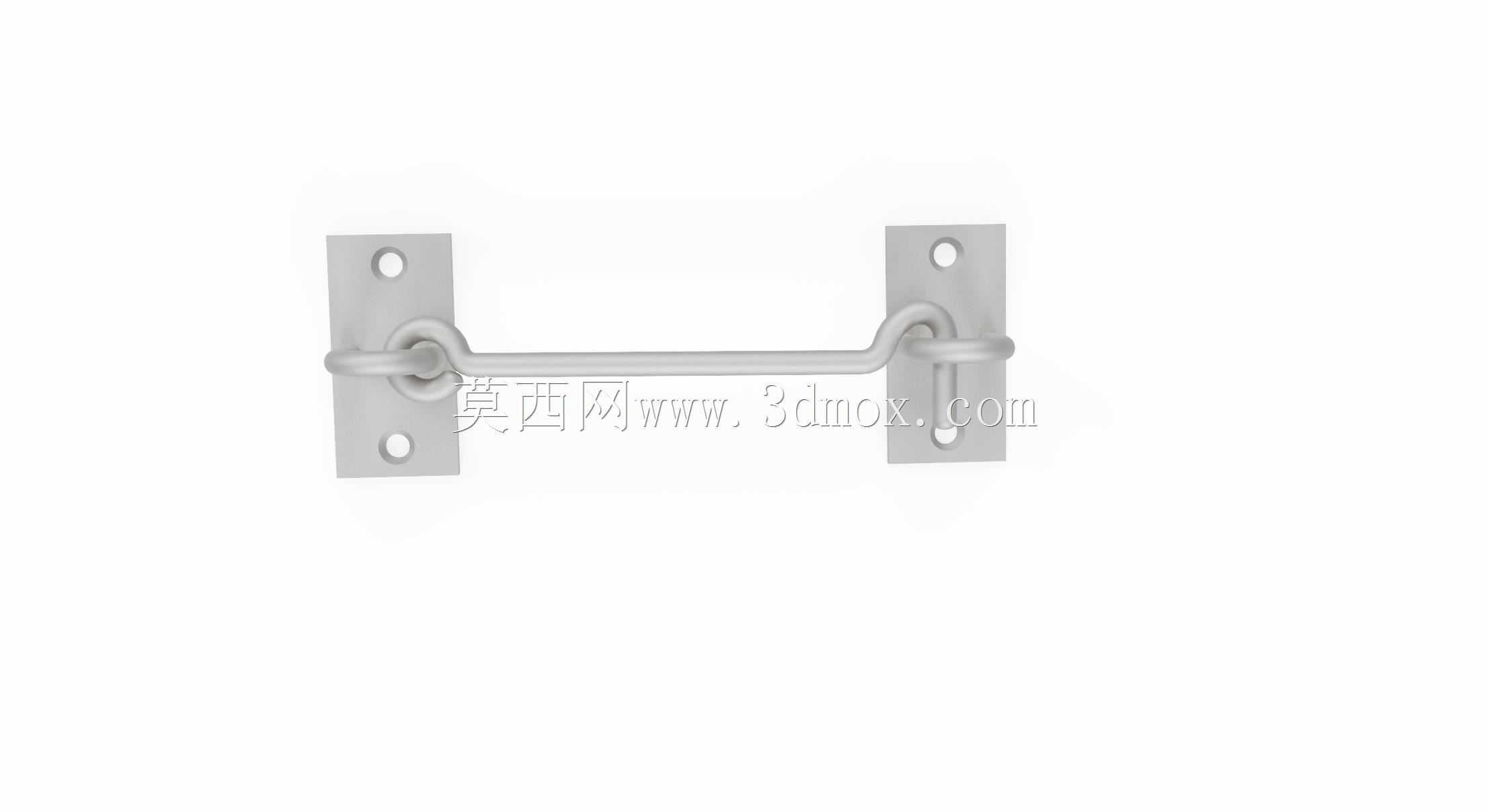

　　这类舱室挂钩常应用在船舶舱室、工业设备检修门、户外机柜侧门的开启位固定场景，核心作用是在舱门处于开启状态时提供可靠的牵拉锁定，避免受舱室通风气流、设备运行振动、户外阵风影响出现舱门意外闭合的问题，减少人员通行磕碰、设备检修作业被干扰的风险。从结构设计逻辑来看，整套构件分为两个固定基座与一根成型钩杆三个部分，两个基座分别对应安装在门框侧边与舱门开启侧的对应位置，基座采用平板式冲压成型结构，每个基座上预留两个沉头安装孔，安装时可根据舱壁材质选择自攻螺钉或者抽芯铆钉完成固定，沉孔设计能够让螺钉头部完全沉入基座平面，不会出现凸起剐蹭人员衣物或者钩杆运动卡滞的问题。

　　钩杆采用圆钢冷弯成型工艺制作，一端为封闭圆环结构，套入对应基座的固定销轴后可实现水平方向的自由转动，另一端为弯折的钩状结构，在舱门开启到预设位置时，可直接卡入另一侧基座的卡槽内完成锁定，卡槽位置做了圆弧过渡处理，既能够引导钩杆顺利滑入锁定位，也能在受外力牵拉时分散应力，避免应力集中导致的基座变形。从安装边界来看，两个基座的安装孔位间距需要匹配舱门完全开启后的门框与门体间距，常规适配的安装间距在100mm到150mm区间，基座整体厚度控制在3mm左右，安装完成后突出安装面的高度不超过20mm，不会占用过多舱室内部通行空间，钩杆的转动行程经过校核，在解锁状态下钩杆可自然垂落在基座一侧，不会对舱门的正常闭合造成干涉。

　　在实际选型应用中，需要根据舱门的重量、使用场景的振动幅度选择对应线径的钩杆，常规工业场景下采用6mm直径的碳素钢制作钩杆即可满足抗风与抗振需求，表面采用镀锌或者喷塑处理，能够适应舱室内潮湿、多盐雾的使用环境，避免长期使用出现锈蚀导致转动卡滞。建模过程中需要重点关注钩杆与基座卡槽的配合间隙，间隙控制在0.5mm到1mm之间，既保证钩杆能够顺利卡入，也不会因为间隙过大导致锁定后舱门出现晃动，同时基座上的销轴与钩杆端部圆环的配合需要保留转动间隙，避免长期使用出现锈蚀后转动阻力过大，影响正常的开关操作。

　　这类挂钩相比传统的磁吸式门挡，具备更高的锁定可靠性，在强振动或者大风力场景下不会出现脱开的问题，同时结构简单，后期维护仅需要定期在转动销轴位置加注少量润滑脂即可，不需要复杂的维护操作，适合在各类工业舱室、户外设备柜体、特种车辆舱门位置批量应用。在结构强度校核环节，需要重点验证基座安装孔的拉脱强度，以及钩杆弯折位置的抗弯折性能，确保在受100N水平拉力的情况下不会出现塑性变形，满足日常使用中的牵拉固定需求，基座的边缘位置全部做了倒圆角处理，没有尖锐的毛刺棱角，避免安装和使用过程中划伤操作人员。
